深孔注漿技術在地鐵穿越既有建筑物中的應用研究

文檔作者：李雷文檔來源：北京住總集團有限責任公司		點擊數：	更新時間： 2025年05月08日
下載地址：點擊這里	文件大?。?1.11 MB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.11 MB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：特大直徑污水干管上穿頂進施工對臨近既有…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

１?。埃?
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１４ 年８ 月上
第４３ 卷　第１５ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１４１５０１０２

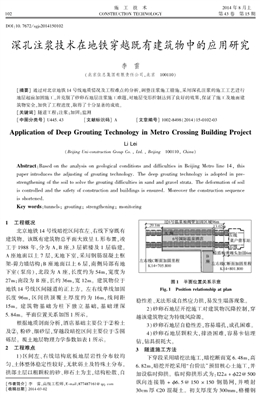

深孔注漿技術在地鐵穿越既有建筑物中的應用研究
李　雷
（北京住總集團有限責任公司，北京?。保埃埃保保埃?
［摘要］ 通過對北京地鐵１４ 號線地質情況及工程難點的分析，調整注漿施工措施，采用深孔注漿的施工工藝進行
地層超前加固施工，并克服了砂卵石地層注漿施工難題，對地層變形控制達到了良好的效果，保證了施工及地面建
筑物安全，加快了工程進度，取得了十分顯著的成效。
［關鍵詞］ 隧道工程；注漿；加固；監測
［中圖分類號］ Ｕ４４５?? ４３ ［文獻標識碼］ Ａ　　　　［文章編號］ １００２?８４９８（２０１４）１５?０１０２?０３
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｄｅｅｐ Ｇｒｏｕｔｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ ｉｎ Ｍｅｔｒｏ Ｃｒｏｓｓｉｎｇ Ｂｕｉｌｄｉｎｇ Ｐｒｏｊｅｃｔ
Ｌｉ Ｌｅｉ
（Ｂｅｉｊｉｎｇ Ｕｎｉ?ｃｏｎｓｔｒｕｃｔｉｏｎ Ｇｒｏｕｐ Ｃｏ． ， Ｌｔｄ． ， Ｂｅｉｊｉｎｇ?。保埃埃保保?， Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ ａｎａｌｙｓｉｓ ｏｎ ｇｅｏｌｏｇｉｃａｌ ｃｏｎｄｉｔｉｏｎｓ ａｎｄ ｄｉｆｆｉｃｕｌｔｉｅｓ ｉｎ Ｂｅｉｊｉｎｇ Ｍｅｔｒｏ ｌｉｎｅ １４， ｔｈｉｓ
ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ａｄｊｕｓｔｉｎｇ ｏｆ ｇｒｏｕｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ． Ｔｈｅ ｄｅｅｐ ｇｒｏｕｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｉｓ ａｄｏｐｔｅｄ ｉｎ ｐｒｅ?
ｓｔｒｅｎｇｔｈｅｎｉｎｇ ｏｆ ｔｈｅ ｓｏｉｌ ｔｏ ｓｏｌｖｅ ｔｈｅ ｇｒｏｕｔｉｎｇ ｄｉｆｆｉｃｕｌｔｉｅｓ ｉｎ ｓａｎｄ ａｎｄ ｇｒａｖｅｌ ｓｔｒａｔａ． Ｔｈｅ ｄｅｆｏｒｍａｔｉｏｎ ｏｆ ｓｏｉｌ
ｉｓ ｃｏｎｔｒｏｌｌｅｄ ａｎｄ ｔｈｅ ｓａｆｅｔｙ ｏｆ ｃｏｎｓｔｒｕｃｔｉｏｎ ａｎｄ ｂｕｉｌｄｉｎｇｓ ｉｓ ｅｎｓｕｒｅｄ． Ｍｏｒｅｏｖｅｒ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｅｑｕｅｎｃｅ
ｉｓ ｓｈｏｒｔｅｎｅｄ．
Ｋｅｙ ｗｏｒｄｓ：ｔｕｎｎｅｌｓ； ｇｒｏｕｔｉｎｇ； ｓｔｒｅｎｇｔｈｅｎｉｎｇ； ｍｏｎｉｔｏｒｉｎｇ
［作者簡介］ 李　雷，高級工程師，Ｅ?ｍａｉｌ：８７７４８７１６１＠ ｑｑ． ｃｏｍ ［收稿日期］ ２０１４?０３?０２
１　工程概況
北京地鐵１４ 號線暗挖區間在左、右線下穿既有
建筑物。該既有建筑物總平面大致呈Ｌ 形布置，竣
工于１９８８ 年，分為Ａ，Ｂ 座、３ 層裙樓及１ 層臨建。
Ａ 座地面以上７ 層，無地下室，采用鋼筋混凝土框
架?剪力墻結構；Ｂ 座地面以上６ 層，南側局部有地
下室（泵房），北段為Ａ 座，長度約為５４ｍ，寬度為
２７ｍ；南段為Ｂ 座，長約３６ｍ，寬１２ｍ。建筑物位于
地鐵１４ 號線區間隧道的正上方。左右線單線加固
長度９６ｍ，區間拱頂覆土厚度約為１６ｍ，線間距
１５ｍ。建筑物基礎為柱下獨立基礎， 基礎埋深
５?? ８４ｍ。平面位置關系如圖１ 所示。
根據地質剖面分析，酒店基礎主要位于②粉土
及②３ 粉砂、細砂層，穿越段暗挖區間主要位于⑤圓
礫層。覆土地層物理力學參數如表１ 所示。
２　工程難點
１）區間左、右線結構底板地層巖性分布較均
勻、土體整體穩定性較好，無軟弱土及特殊土分布。
拱部土層以粗顆粒的砂、卵石土為主，結構松散、自
圖１　平面位置關系示意
Ｆｉｇ． １　Ｐｏｓｉｔｉｏｎ ｒｅｌａｔｉｏｎｓｈｉｐ ａｔ ｐｌａｎ
穩性差、無法形成自然應力拱，易發生塌落現象。
２）砂卵石地層開挖施工對建筑物沉降控制，穿
越該建筑物定為特級風險源。
３）砂卵石地層自穩性差，容易塌孔，成孔困難。
４）砂卵石地層顆粒大，排渣困難，容易卡鉆埋
鉆，鉆具損耗大。
３　隧道施工方法
下穿段采用暗挖法施工，暗挖斷面寬６?? ４８ｍ，高
６?? ８２ｍ，暗挖開挖采用“臺階法”預留核心土施工，并
加設臨時仰拱。臨時仰拱形式為：Ｉ２２ａ ＋ ?２２＠ ５００
縱向連接筋＋ ?６?? ５ ＠ １５０ × １５０ 鋼筋網，并噴射
３０ｃｍ 厚Ｃ２０ 混凝土。初支厚度為３００ｍｍ，格柵鋼
２０１４ Ｎｏ． １５ 李　雷：深孔注漿技術在地鐵穿越既有建筑物中的應用研究 １?。埃?
　　　表１　巖土物理力學性質指標
Ｔａｂｌｅ １?。校瑁螅椋悖幔?ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐａｒａｍｅｔｅｒ ｏｆ ｓｏｉｌ
地層
序號
巖性
壓縮模量
ＥＳ ／ ＭＰａ
（割線模量
Ｐｚ ～ Ｐｚ ＋１００）
黏聚力
ｃ ／ ｋＰａ
內摩擦角
φ ／ （°）
鉆孔樁的
極限側阻
力標準值
ｑｓｉｋ ／ ｋＰａ
鉆孔樁的
極限端阻
力標準值
ｑｐｋ ／ ｋＰａ
鉆孔灌注
樁的極限
摩阻力
ｆｉ ／ ｋＰａ
分層地基
承載力特
征值
ｆａｋ ／ ｋＰａ
地基基本
承載力
σ０ ／ ｋＰａ
土體與錨
固體極限摩
阻力標準值
ｑｓｉｋ ／ ｋＰａ
① 粉土素填土— ８ １０?? ０ — — — — — —
①１ 雜填土— ０ ８?? ０ — — — — — —
② 粉土７?? ９ １５ ２０?? ０ ４５ — ４５ １４０ １４０ ５０
②１ 粉質黏土４?? ７ ３５ １５?? ０ ４０ — ４０ １１０ １１０ ４５
②２ 黏土４?? ０ ４０ ８?? ５ ３０ — ３０ ８０ ８０ ３５
②３ 粉砂、細砂１７?? ５ ０ ２５?? ０ ４５ — ４５ １６０ １６０ ５０
②５ 圓礫、卵石３５?? ０ ０ ３２?? ０ ８０ — ８０ ２６０ ２６０ ８０
⑤ 卵石、圓礫５０?? ０ ０ ４０?? ０ １２０ ２ ０００ １２０ ４００ ４００ １４０
⑤１ 中砂、粗砂３５?? ０ ０ ３０?? ０ ６０ １ ２００ ６０ ３００ ３００ ６５
⑤４ 粉質黏土１０?? ０ ２５ ２０?? ０ ５５ — ５５ １８０ １８０ ６０
⑦ 卵石８０?? ０ ０ ４２?? ０ １４０ ２ ６００ １４０ ５００ ５００ １６０
⑦１ 中砂、粗砂４０?? ０ ０ ３２?? ０ ６５ １ ２００ ６５ ３２０ ３２０ ７０
⑦３ 粉土１２?? ０ ２０ ２５?? ０ ６０ — ６０ ２１０ ２１０ ６５
⑨ 卵石１００?? ０ ０ ４３?? ０ １６０ ３ ０００ １６０ ６００ ６００ ２００
??????１ 礫巖４５?? ０ ４０ ３５?? ０ １２０ — １２０ ３５０ ３５０ １２０
　注：壓縮模量②２ 層以上為平均值，②５ ，⑤，⑦，⑨層為經驗估算值，其他層為經驗值；黏聚力和內摩擦角均為經驗值
架采用８ 字筋形式， 鋼架間距由０?? ７５ｍ 調整為
０?? ５ｍ；施工過程中應加強對拱腳的處理，每側各設
置?３２ ×３?? ２５ 鎖腳錨管２ 根，長１?? ７５ｍ，土方開挖前
在隧道拱部進行深孔注漿。
４　隧道注漿施工措施
針對砂卵石地層黏聚力小，地層反應靈敏，容
易坍塌，開挖時成拱性差，地層沉降難控制的特點，
進行注漿加固。
４?? １　原設計注漿參數
１）加固范圍　拱部及側墻上部土體。
２）施工參數　在區間拱部及側墻上部鉆孔，鉆
孔直徑８９ｍｍ，跟管鉆機鉆進成孔。每５ｍ 打設一個
循環，每循環１５ 個注漿孔，環向間距６００ｍｍ，角度
為１５°，注漿擴散半徑為０?? ７５ｍ，注漿壓力０?? ２ ～
０?? ５ＭＰａ，從里向外逐漸減壓。
３）注漿材料　采用水泥漿，水灰比１∶ １，可根據
試驗適當調整；套殼料（水∶ 水泥∶ 膨潤土＝ ３∶ １∶ １，
２４ｈ 強度為２ ～３ＭＰａ）；注漿管為袖閥管。
４?? ２　存在問題
１）通過對隧道開挖情況探測及觀察發現，試驗
段注漿效果不理想，地層變形較大。
２）袖閥管注漿每循環時間太長，無法滿足流水
施工作業的需要，嚴重影響工期。
４?? ３　深孔注漿
現場問題論證后，決定采用深孔注漿的施工工
藝進行超前土體加固施工，先施作試驗段。
４?? ３?? １　施工參數
試驗段長度１０ｍ 一循環，每循環１５ 個注漿孔
（見圖２），環向間距６００ｍｍ，角度１５°，漿液為無收
縮ＷＳＳ 漿液，采用隔孔跳注，壓力控制在２?? ５ＭＰａ
內，擴散半徑為０?? ７５ｍ。水灰比：１∶ １ ～ １?? ５∶ １，緩凝
劑摻量１％ ～ ３％；水玻璃３５°Ｂé，水泥漿∶ 水玻璃
漿＝１∶ １ ～１∶ ０?? ８。
圖２　注漿孔布置示意
Ｆｉｇ． ２?。蹋幔铮酰?ｏｆ ｇｒｏｕｔｉｎｇ ｈｏｌｅｓ
４?? ３?? ２　注漿流程（見圖３）
４?? ３?? ３　注漿控制原則
采用定量、定壓相結合的原則，跳孔注漿，對單
號孔進行定量注漿，提高其擴散范圍，雙號孔進行
定壓注漿，從而提高注漿加固密實度，保證施工順
利進行。
４?? ３?? ４　注漿結束標準
注漿結束標準：①所有注漿孔無漏注；②注漿
效果達到設計要求；③單號孔達到設計的注漿量；
④ 雙號孔達到設計注漿終壓時， 注漿速度
≤５ ～１０Ｌ／ ｍｉｎ。
１?。埃?施工技術 第４３ 卷
圖３　注漿工法示意
Ｆｉｇ． ３?。牵颍铮酰簦椋睿?ｐｒｏｃｅｓｓ
４?? ３?? ５　注漿效果檢查
注漿施工結束后，采用地質雷達進行注漿效果
檢查，無注漿盲區存在，并通過開挖面的地質狀況
觀察注漿效果。
５　質量控制要點
５?? １　鉆孔質量控制要點
１）定孔位　要求孔位偏差為± ３ｃｍ，角度允許
偏差≤１°。
２）鉆機就位　對準孔位后，鉆機不得移位，也
不得隨意起降。
３）鉆進成孔　第１ 個孔施工時，要慢速運轉，
掌握地層對鉆機的影響情況，以確定在該地層條件
下的鉆進參數。密切觀察溢水出水情況，出現大量
溢水出水時，應立即停鉆，分析原因后再進行施工。
每鉆進一段， 檢查一段， 及時糾偏， 孔底位
置應＜３０ｃｍ。
４）回抽鉆桿　嚴格控制提升幅度，每步≤２０ ～
３０ｃｍ，勻速回抽。
５?? ２　注漿質量控制要點
１）注漿材料、漿液配合比應符合設計要求；漿
液應攪拌均勻， 未經攪拌或沉淀的漿液嚴禁
使用?！?
２）注漿前應對注漿泵、灰漿攪拌機和注漿管線
進行檢查，使其處于完好狀態；一臺泵發生故障時，
應盡快恢復注漿，以保證注漿質量。
３）雙液注漿時，必須使用單向閥的漿液混合
器，嚴禁用其他物件代替，以免造成管路及注漿泵
堵塞。注漿過程中，應保持注漿管路暢通，防止因
管路堵塞而影響注漿結束標準的判斷。
４）注雙液漿時，要經常注意觀察漿液的吸入比
例，測試漿液凝膠時間，確保漿液強度和注漿加固
效果；注漿時按設計要求控制好注漿量和注漿壓
力；注漿時要做好注漿壓力、注漿量、注漿時間等記
錄工作，發現問題及時處理。
６　監控量測
針對本工程地質條件差、工況復雜、周圍環境
情況，建立了立體監測系統，整個工程施工過程中，
各項指標的監測均處于預警值以下。
隧道完成下穿建筑物后，累計沉降最大值地表
為１８?? ９５ｍｍ；管線為９?? ４９４ｍｍ；建筑物為８?? ７８８ｍｍ；
拱頂為６?? ７１ｍｍ；６ 號溫泉國際酒店水平位移最大點
為５?? ９５ｍｍ；收斂累計值最大點為７?? ２５ｍｍ；區間隆
起累計最大點為６?? ５２ｍｍ。下穿段兩條隧道錯距開
挖，后行隧道對先期沉降的影響約為２ｍｍ。
７　注漿異常問題及應對措施
１）注漿過程中發生串漿時，可采取兩孔同時注
漿。跑漿時可采取縮短凝膠時間，間歇注漿等。
２）注漿過程中，時刻注意壓力和流量的變化，
若吸漿量很大或壓力突然下降，注漿壓力長時間不
上升，應查明原因并進行處理。
３）注漿過程中壓力突然升高，應及時查找原
因，進行處理，確因漿液凝膠時間過短，則應停水玻
璃泵，只注水泥漿，帶泵壓恢復正常后再進行雙液
注漿。注漿過程中，注意泵壓力的變化及注漿量，
避免大量漿液的流失，若出現壓力不變但注漿量持
續增大，應停止注漿。
８　結語
地下工程施工為動態信息化施工，在施工過程
中通過調整施工措施，達到保證施工安全的作用。
本工程在施工過程中及時調整了施工工法，滿足了
既有建筑物對沉降的要求。
采用ＷＳＳ 無收縮漿材注漿加固后，掌子面、邊
墻及拱頂在開挖中處于穩定狀態，開挖中觀察到注
漿效果很好，開挖后能形成臨時拱圈，保證了施工
工期要求及地面建筑物的安全，變形控制在規范范
圍內，說明在砂卵石地層中，采用深孔注漿合理、可
靠。對于沉降要求嚴格的項目，采用本工程的注漿
方法是可行的，本工程的成功經驗也為今后類似地
下工程施工提供了借鑒作用。
參考文獻：
［ １ ］　施仲衡． 地下鐵道設計與施工［Ｍ］． 西安：陜西科學技術出版
社，１９９８．
［ ２ ］　鄺建政． 巖土注漿理論與實踐［Ｍ］． 北京：科學出版社，２００１．
［ ３ ］　程曉，張鳳祥． 土建注漿施工與檢測［Ｍ］． 上海：同濟大學出
版社，１９９８．
［ ４ ］　張民慶，彭峰． 地下工程注漿技術［ Ｍ］． 北京： 地質出版
社，２００８．
［ ５ ］?。模蹋?Ｔ ５１４８—２００１ 水工建筑物水泥灌漿施工技術規范［Ｓ］．
北京：中國電力出版社，２０１１．
［ ６ ］　胡群芳，黃宏偉． 盾構下穿越已運營隧道施工監測與技術分
析［Ｊ］． 巖土工程學報，２００６（１）：４２?４７．
