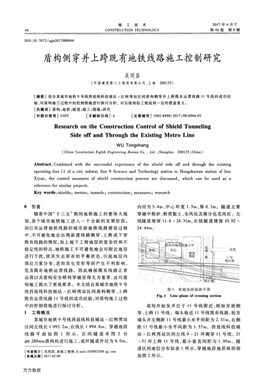

盾構側穿并上跨既有地鐵線路施工控制研究
天吳J同叫昌自
(中國建筑第八工程局有限公司，上海200135)
[摘要]結合某城市地鐵9號線西延線科技城站一紅樹灣站區間盾構側穿并上跨既有運營線路11號線的成功經
驗，對盾構施工過程中的控制措施進行探討分析，對后續相似工程起到一定的借鑒意義。
[關鍵詞]盾構；地鐵；隧道；施工；措施；研究
[中圖分類號]U455 [文獻標識碼]A [文章編號]1002—8498(2017)08-0046-03
Research on the Construction Control of Shield Tunneling
Side off and Through the Existing Metro Line
WU Tongchang
(China Construction Eighth Engineering Bureau Co．，Ltd．，Shanghai 200135，China)
Abstract：Combined with the successful experience of the shield side off and through the existing
operating line 1 1 of a city subway line 9 Science and Technology station to Hongshuwan station of line
Xiyan，the control measures of shield construction process are discussed，which can be used as a
reference for similar projects．
Key words：shields；metros；tunnels；construction；measures；research
0 引言
隨著中國“十三五”期間地鐵施工的整體大規
劃，各個城市地鐵施工進入一個全新的發展階段。
而已有運營地鐵線路的城市新地鐵線路建設過程
中，不可避免地會出現新建線路側穿、上跨或下穿
既有線路的情況，加上地下工程地層的復雜性和不
穩定性的特點，地鐵施工不可避免地會對附近地層
進行干擾，使其失去原有的平衡狀態，引起地層內
部應力重分布，進而發生變形等而產生不利影響，
危及既有地鐵運營線路。因此確保既有線路正常
運營以及盾構安全順利穿越變得尤為重要，這對盾
構施工提出了更高要求。本文結合某城市地鐵9號
線西延線科技城站～紅樹灣站區間盾構側穿、上跨
既有運營線路1 1號線的成功經驗，對盾構施工過程
中的控制措施進行探討分析。
1 工程概況
某城市地鐵9號線西延線科技城站～紅樹灣站
區間左線長l 993．2m，右線長1 994．8m。穿越地段
線路平面如圖1所示。區間隧道采用2臺
66 280ram盾構機進行施工，成環隧道外徑為6．0m，
[作者簡介]吳同昌，高級工程師，E·mail：55569320@qq．eom
[收稿日期]2017-02-09
內徑為5．4m，中心環寬1．5m，厚0．3m。隧道主要
穿越中粗砂、粉質黏土、全風化及微分化花崗巖。左
線隧道埋深11．6—24．31m，右線隧道埋深10．92～
24．44m。
圖1 穿越地段線路平面
Fig．1 Line plane of crossing section
盾構井始發井位于11號線附近，剛始發就側
穿、上跨11號線。端頭臨近11號線既有線路：始發
端頭井左側距1 1號線最小水平間距為2．31m，右側
距11號線最小水平間距為1．57m。西延線科技城
站～紅樹灣站區間左線0～21環側穿11號線，2l
～51環上跨11號線，最小垂直間距為1．99m。隧
道區間地層分布如表1所示，穿越地段地質縱剖面
如圖2所示。
萬方數據
吳同昌：盾構側穿并上跨既有地鐵線路施工控制研究47
表1 隧道區間地層分布
Table 1 Stratum distribution in tunnel
范圍地層分布
左線地面至隧道拱頂曇蘭翟々嚳斷④_】黼質
11號左線洞身范圍內親荔三裂礫砂質黏土、⑥‘2硬塑狀
右線地面至隧道拱頂①一。素填土、②一。淤泥質黏土
右線洞身范圍內②一：中、粗砂、③一。中、粗砂、③一，礫砂
ll號右線洞身范圍內票茹：裂礫砂質黏土、⑥。2硬塑狀
圖2穿越地段地質縱剖面
Fig．2 Vertical section of crossing section
2 施工難點
1)施工距離近，從11號線既有運營隧道上方
穿越，最小垂直距離約為1．99m。
2)盾構井位于11號線附近，剛始發就側穿、上
跨11號線，施工要求高。
3)穿越前未對穿越區域11號線隧道的上覆土
層進行地基加固，地面和地下基本無加固條件。
4)工程地質、水文地質條件差，運營的11號線
隧道所在地層為⑥一，可塑狀礫砂質黏土、⑥一：硬塑
狀礫砂質黏土層，施工的9號線西延線所在地層為
③一；礫砂層。
5)附近地層受多次擾動，先后經過9號線紅樹
灣南站施工、11號線紅樹灣站～后海站區間施工、
紅樹灣物業開發基坑施工、盾構始發井施工。在盾
構施工前地層已經受擾動，地層的自穩能力降低。
盾構施工不可避免地對1 1號線繼續產生影響。
3施工措施
3．1始發措施
由于區間盾構一始發便開始側穿11號線，且盾
構隧道處于全斷面砂層范圍內，砂層敏感性強、流
動性大、含水量豐富，在前期基坑施工過程中，已對
1 1號線造成不同程度的影響，因此始發的風險
較高。
與業主進行協商后，在原設計基礎上增加鋼套
筒始發技術，從而將始發階段對土體的擾動和變形
控制到最小，確保11號線隧道的安全。盾構密閉始
發工法原理如圖3所示。
圖3盾構密閉始發工法原理
Fig．3 Closed method principle of shield originating
鋼套筒始發的優勢如下。
1)鋼套筒始發可以有效保證盾構始發前期減
壓，主動控制周邊土體變形，減小對11號線成型隧
道的擾動，將影響程度降到最低。
2)鋼套筒能安全阻斷涌水、涌砂路徑，將安全
風險降到最低，避免富水礫砂層始發涌水涌砂的
風險。
3．2上跨11號線掘進措施
左右線盾構一始發便距1 1號線成型隧道較近，
加強地面監測頻率，根據地面沉降等各種反饋的數
據，不斷調整優化推進參數。
1)推進速度控制盾構機推進時速度不宜過
快，設定約為30mm／min，為防止?jié)L刀磨損嚴重，扭
矩應保持在1 000～1 200kN·m，刀盤轉速設置在
1．Or／min。將推進速度控制在最小幅度，使盾構機
保持勻速掘進，盡量減小對地層的擾動。
2)土壓力控制根據本工程前50環盾構隧道
覆土深度(約12m)，盾構掘進過程中土壓力控制在
1．2～1．4bar(1bar=O．1 MPa)。土壓力過高或過低
對既有11號線隧道都會存在不利影響，極易造成既
有隧道的位移和變形，所以在掘進過程中要嚴格控
制土壓力，盡量保證土壓力波動較小，保持掘進面
的穩定，并根據地面及11號線隧道內實時監測數據
及時調整。根據現場試驗數據確定土壓力波動控
制在±0．2bar范圍之內較為合理，并合理使用泡沫
等軟土壓，以便有效防止地下水的流失。盾構處于
停機時，盾構司機在主控室密切注意土壓力的變
化，超過土壓力波動范圍時及時采取相應措施。
盾構掘進過程中土壓力控制也要保持均勻性，
盡量控制在±0．2bar的波動范圍內，切忌土壓力變
動頻繁。這就要求盾構司機在操作過程中密切關
萬方數據
48 施工技術第46卷
注推進速度、螺旋機轉速、刀盤轉速的相互匹配。
同時土壓力的控制要通過信息化手段來確定，密切
聯系地面監測的沉降數據，監測數據顯示地面隆起
報警時需適當降低土壓力，反之則適當提高土壓
力。通過地面監測的信息化手段指導施工，為盾構
司機及時調整土壓力控制提供有利幫助。
3)嚴格控制出渣量盾構隧道每環理論出渣
量(實方)V=1TD2L／4=3．14×6．28×6．28／4×1．5
=46．5m3；根據實際情況動態調整掘進參數，嚴格
控制出土量，盡量保持欠挖狀態，同時需密切注意
地表沉降、隆起情況。
3．3注漿措施
施工過程中，采用同步注漿、二次補注漿相結
合的綜合措施，使隧道穿越階段及其工后的沉降控
制取得預期效果。
1)同步注漿為減小對既有運營地鐵線路的
沉降影響，須嚴格進行同步注漿操作，注漿材料宜
選用收縮率小、凝結時間合適、具有一定強度的漿
液，漿液注入時要及時、均勻、足量，確保開挖間隙
得到及時和足量的充填，將沉降控制在合理范圍
內。同步注漿量采用對注漿量及注漿壓力進行雙
控，考慮到漿液徑向滲透，同步注漿量控制在理論
建筑空隙的180％～200％，注漿壓力控制
為2．5bar。
2)二次補漿同步注漿的漿液在充填建筑空
隙時，可能會存在一定的空隙，且漿液的收縮變形
也是造成既有線路變形的隱患之一，因此在隧道掘
進的同時，要根據既有隧道自動化監測數據進行二
次補漿。漿液材料采用雙液漿，以便快速補償可能
存在的空隙。二次補漿須嚴格控制注漿壓力，以注
漿壓力不大于2．5bar為宜，切忌猛注。注漿過程中
密切關注既有隧道自動化監測數據，以監測數據指
導二次補漿施工，每次注漿量宜以地鐵隧道隆起或
沉降控制在一2．0～2．5mm為限。
3．4監測措施
整個穿越既有地鐵線路的施工過程中，監測措
施主要采用了地面監測及既有隧道內自動化監測2
種手段。施工監測平面布置如圖4所示。
1)地面監測區問地面監測，每天至少監測2
次，每天出1份監測報告，監測數據及時反饋至盾構
司機，以指導盾構司機合理掘進。
2)自動化監測9號線西延線區間盾構施工過
程中，為確保11號線成型隧道穩定，采用自動化監
測手段，在11號線成型隧道內布設監測斷面，布設
原則為：側穿段隧道間距9m范圍內，每5m布設1
個監測斷面；重疊段每5m布設1個監測斷面；穿出
段隧道間距20m范圍內，每lOm布設1個監測斷
面；由于紅樹灣站始發端頭距離11號線較近，故在
端頭地基加固范圍內每5m布設1個監測斷面，布
設斷面如圖5所示。
項目自動化監測頻率如表2所示。
表2項目監測頻率
Table 2 Project monitoring frequency
4實施效果及結論
科技城站～紅樹灣站區間左線盾構，自2016年
10月26日始發，2016年10月30日掘進至17環，
正式開始上跨11號線，歷經7d，于2016年11月6
日掘進至53環，順利上跨11號線，上跨11號線重
圖4施工監測平面布置
Fig．4 Plane layout of shield tunnel construction (下轉第55頁)
萬方數據
溫竹茵：超大直徑土壓盾構穿越機場技術研究
4監測結果
盾構穿越的機場東滑行道區域位于隧道第477
～504環管片上方，盾構于2010—11．10推進至479
環，11月31日完成滑行道穿越。圖5為2010—11-29
和2011-04-05分別測出的沉降值，經過5個月后，隧
道沉降趨于穩定，累計沉降在7mm以內。
環管片號
H477 H480 H483 H486 H489 H407 H49S
圖5 東繞行道沉降曲線
Fig．5 Settlement curve of the east taxiway
盾構穿越東滑行道區域位于隧道第660～681
環管片上方，盾構于2011-01-05推進至659環，1月
10日推進至683環。圖6為2011．01—11和2011-04一
05分別測出的沉降值，隧道沉降趨于穩定，累計沉
降約lOmm。
環管片號
H660 H663 H666 H669 H672 14675 H678
呈Z *。一t?r≯?6*一。?一—4～、～。
鲴j型-。0一I-IΣ一一型1之1 04
0。510
澄8一；u一。
舌亨j??蔣n一?～m。一*?一一?一彝～?—8～～w
圖6滑行道沉降曲線
Fig．6 Settlement curve of the taxiway
盾構穿越的停機坪區域位于隧道第738～807
環管片上方，盾構于2011-01—18推進至734環，2月
2日推進至809環。圖7為2011一01—19和2011—04·
05分別測出的沉降值，隧道沉降趨于穩定，累計沉
降在12mm以內。
環管片號
圖7停機坪沉降曲線
Fig．7 Settlement curve of the parking apron
根據監測數據，在對盾構施工進行有效控制
后，隧道施工時的沉降及后期沉降與理論模擬較吻
合，變形控制在機場的允許范圍內。
5 結語
根據監測結果可以看到，經過精心設計和施
工，超大直徑土壓盾構下穿機場區域所產生的變形
影響是能夠滿足機場的變形要求的，在實施中采取
的一系列措施是積極有效的。
1)在軟土地區采用大型土壓平衡盾構機，并采
用同步注漿控制、掘進參數控制、軸線控制技術、及
時二次注漿等措施，嚴格控制土層損失率在3％e以
內，可以保證地表變形在機場允許范圍內。
2)在設計中優化穿越段的線形，避免盾構姿態
的頻繁調整，是降低盾構施工時土層損失率的有效
手段。
3)通過增強管片的縱向連接，增加環間抗剪能
力，可有效增強盾構隧道的縱向抗變形能力，減少
對地面沉降的影響。
參考文獻：
[1] 李興高，袁大軍，于嬌．穿越機場隧道施工方法研究[J]．科技
創新導報，2013(31)：1-2．
[2] 周松，榮建，陳立生，等．大直徑泥水盾構下穿機場的施工控
制[J]．巖石力學與工程學報，2012，31(4)：806-713．
[3]公孫銘，張智梅，楊超，等．盾構下穿機場跑道的數值模擬研
究[J]．地下空間與工程學報，2011，7(3)：464468．
[4] 邵偉，周松，胡勁松．大直徑泥水盾構淺覆土穿越機場的風險
演化分析[J]．上海交通大學學報，2012，46(1)：58-62．
[5] 程子聰．盾構下穿機場時的地層損失控制研究[J]．特種工
程，2012，34(9)：923-924．
[6] 國際民用航空組織．國際民航公約附件十四[Z]．
(上接第48頁)
圖5監測斷面布置
Fig．5 Layout of monitoring section
大風險源解除。11號線自動化監測，各監測點無異
常監測值。地面沉降監測無異常監測值，巡視未發
現異常信息。
通過精心施工，合理設定各項掘進參數，嚴格
控制出土量，仔細調整控制盾構姿態，及時進行同
步注漿、二次注漿，加強變形監測，采用信息化施工
等綜合技術措施將盾構法施工對1 1號線成型隧道
的擾動降低到最小，使本次盾構成功側穿、上跨既
有運營線路，對后續相似工程起到一定的借鑒意義。
參考文獻：
[1] 鄭石，鞠世?。嗨胶舛軜?gòu)到達鋼套筒輔助接收施工技術
[J]．現代隧道技術，2010(6)：5I．56．
[2] 邱品銘，李艾．關于盾構始發既近距離下穿既有隧道的施工
技術探討[J]．四川建筑科學研究，2012(1)：141．145．
