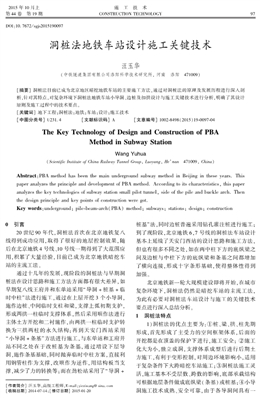

２０１５ 年１０ 月上
第４４ 卷 第１９ 期
施 工 技 術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ ９７
ＤＯＩ：１０． ７６７２／ ｓｇｊｓ２０１５１９００９７
洞樁法地鐵車站設計施工關鍵技術
汪玉華
（中鐵隧道集團有限公司洛陽科學技術研究所， 河南 洛陽 ４７１００９）
［摘要］ 洞樁法目前已成為北京地區暗挖地鐵車站的主要施工方法，通過對洞樁法的原理及發展歷程進行深入剖
析，針對其特點，對復雜環境下洞樁法地鐵車站小導洞、邊樁及扣拱設計與施工關鍵技術進行分析，明確了其設計
原則及施工過程中的技術要點。
［關鍵詞］ 地下工程；洞樁法；地鐵；車站；設計；施工技術
［中圖分類號］ Ｕ２３１． ４ ［文獻標識碼］ Ａ ［文章編號］ １００２?８４９８（２０１５）１９?００９７?０４
Ｔｈｅ Ｋｅｙ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｄｅｓｉｇｎ ａｎｄ Ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ＰＢＡ
Ｍｅｔｈｏｄ ｉｎ Ｓｕｂｗａｙ Ｓｔａｔｉｏｎ
Ｗａｎｇ Ｙｕｈｕａ
（Ｓｃｉｅｎｔｉｆｉｃ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈｉｎａ Ｒａｉｌｗａｙ Ｔｕｎｎｅｌ Ｇｒｏｕｐ， Ｌｕｏｙａｎｇ， Ｈｅ’ｎａｎ ４７１００９， Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＰＢＡ ｍｅｔｈｏｄ ｈａｓ ｂｅｅｎ ｔｈｅ ｍａｉｎ ｕｎｄｅｒｇｒｏｕｎｄ ｓｕｂｗａｙ ｍｅｔｈｏｄ ｉｎ Ｂｅｉｊｉｎｇ ｉｎ ｔｈｅｓｅ ｙｅａｒｓ． Ｔｈｉｓ
ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ＰＢＡ ｍｅｔｈｏｄ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｉｔｓ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ， ｔｈｉｓ ｐａｐｅｒ
ａｎａｌｙｚｅｓ ｔｈｅ ｋｅｙ ｔｅｃｈｎｏｌｏｇｉｅｓ ｏｆ ｓｕｂｗａｙ ｓｔａｔｉｏｎ ｓｍａｌｌ ｐｉｌｏｔ ｔｕｎｎｅｌ， ｓｉｄｅ ｏｆ ｔｈｅ ｐｉｌｅ ａｎｄ ｂｕｃｋｌｅ ａｒｃｈ． Ｔｈｅｎ
ｔｈｅ ｄｅｓｉｇｎ ｐｒｉｎｃｉｐｌｅ ａｎｄ ｋｅｙ ｐｏｉｎｔｓ ｏｆ ｃｏｎｓｔｒｕｃｔｉｏｎ ｗｅｒｅ ｇｏｔ．
Ｋｅｙ ｗｏｒｄｓ：ｕｎｄｅｒｇｒｏｕｎｄ； ｐｉｌｅ?ｂｅａｍ?ａｒｃｈ（ＰＢＡ） ｍｅｔｈｏｄ； ｓｕｂｗａｙｓ； ｓｔａｔｉｏｎｓ； ｄｅｓｉｇｎ； ｃｏｎｓｔｒｕｃｔｉｏｎ
［作者簡介］ 汪玉華，高級工程師，Ｅ?ｍａｉｌ：ｙｉｅｚｉｗａｎｇ＠ ｓｉｎａ． ｃｏｍ ［收稿日期］ ２０１４?０７?１４；［修訂日期］ ２０１５?０１?２０
０ 引言
２０ 世紀９０ 年代，洞樁法首次在北京地鐵復八
線得到成功應用，取得了很好的地層控制效果，隨
后在北京地鐵４ 號線、１０ 號線一期得到了大范圍應
用，積累了大量經驗，目前已成為北京地鐵暗挖車
站的主流工法。
通過十幾年的發展，現階段的洞樁法與早期洞
樁法在設計思路和施工方法方面都有很大差異，如
早期復八線王府井和東單站采用“導洞＋ 樁基＋ 臨
時中柱”法進行施工，通過在上層開挖３ 個小導洞，
施作邊樁、中間臨時支柱和梁，支撐上弧初期支護，
形成兩拱一柱臨時支撐體系，然后采用順作法進行
主體土方開挖和二襯施作，由兩拱一柱臨時支護轉
換為三拱兩柱的永久結構；再到天安門西站采用
“小導洞＋ 條基”方法進行施工，與東單站和王府井
站不同之處在于改樁基為條基，通過增設下層導
洞，施作條基基礎，同時拋棄臨時中柱方案，直接利
用鋼管柱作為支撐，改順作為逆作，用結構板當支
撐，減少了力的轉換等；而在勁松站采用了“導洞＋
樁基”法，同時邊樁普遍采用鉆孔灌注樁進行施工；
到了現階段，北京地鐵６，７ 號線的洞樁法車站設計
基本上延續了天安門西站的設計思路和施工方法，
但也有很多不同之處，如在兩中柱下方的底縱梁之
間及邊樁與中柱下方的底縱梁和條基之間都增加
了橫向連接，形成十字條形基礎，使得整體性得到
加強。
北京地鐵新一輪大規模建設即將開始，在城市
復雜環境下，洞樁法仍然是暗挖車站的主流工法，
為此有必要對洞樁法車站設計與施工的關鍵技術
要點進行深入總結分析。
１ 洞樁法特點
１）洞樁法的優點主要為：①樁、梁、拱、柱先期
形成，首先形成了主受力的空間框架體系，后面的
開挖都是在頂蓋的保護下進行，施工安全； ②施工
化大為小，獨立成洞，支撐體系成型后進行后期土
方施工，有利于變形控制，對周邊環境影響小，適用
于復雜條件下大跨暗挖車站施工；③洞樁法施工靈
活，施工基本不受層數、跨數的影響，底部承載結構
可根據地層條件做成底縱梁（條基）或樁基；④小導
洞施工技術成熟、安全可靠，由于各導洞間具有一
９８ 施工技術 第４４ 卷
定距離，故可同步進行導洞施工，施工干擾小，各導
洞內的柱、縱梁也可同時作業；⑤開挖洞身下部土
方后，邊樁在邊墻全高范圍內承受土體側向壓力，
通過設置２ 排或３ 排橫向鋼支撐，減少土體向結構
內的收斂，也間接控制了地表沉降；⑥ 扣拱后內部
一般無需進行地層加固等輔助措施，施工空間開
闊，可采用機械開挖，作業效率高，整體施工速度
快，精度高，施工中也便于地下水處理；⑦ 直墻式結
構內有效凈空大，節省了曲墻及仰拱結構工程投
入；⑧ 結構二次襯砌分段澆筑，工序簡單，作業面寬
敞，能較好地保證防水層及二次襯砌混凝土的澆筑
質量。
２）洞樁法的缺點主要為：① 施工工藝復雜，施
工難度大（特別是洞內進行鉆孔灌注樁施工難度較
大，泥漿排出比較難），結構力系轉換頻繁，給設計
和施工都增加了不小難度；②洞樁法因需在兩側施
作灌注樁而提高了造價，且在一個十分狹窄的小導
洞內完成一系列的鋼筋、立模、澆筑、吊裝等操作，
作業環境較差；③扣拱施工作業困難，拱架節點不
易連接，受力較差；④拆除的臨時結構體量大；⑤結
構施工縫較多，防水及施工縫處理要求高，處理不
當易形成滲漏；⑥需要在無水條件下施工，而在城
市復雜環境下有時不具備降水條件，且由于埋深較
深，有時車站進入承壓水地層，工程降水與堵水難
度都較大。
２ 洞樁法設計與施工關鍵技術
２． １ 小導洞設計與施工
２． １． １ 導洞尺寸設計
小導洞的作用是為豎向支撐體系的施作提供
施工作業面，其結構形式、尺寸與邊樁、中柱施工密
切相關。洞樁法導洞形狀一般為拱頂直墻形式，從
以往設計情況來看，導洞尺寸大小不一，如北京地
鐵１０ 號線蘇州街站側導洞尺寸為３． ５ｍ （寬） ×
４． ２５ｍ（ 高）， 中導洞尺寸為３． ５ｍ （ 寬） × ４． ５０ｍ
（高），光華路站的導洞尺寸為５． ０ｍ（寬） × ５． ８ｍ
（高）；６ 號線東四站側導洞尺寸為４． １ｍ （寬） ×
５． ７ｍ（高），中導洞尺寸為４． １ｍ（寬） × ５． ９ｍ（高），
東大橋站側導洞尺寸為４． １ｍ（寬） ×４． ８５ｍ（高），中
導洞尺寸為４． １ｍ（寬） ×５． １ｍ（高）。
導洞設計時，除凈空尺寸應滿足洞內邊樁及中
柱作業要求外，還應從經濟方面及對周邊環境的影
響方面進行考慮，導洞尺寸設計應盡量小，在結構
體系形成后以減少初支拆除量，同時也能更好地控
制變形。因此，導洞尺寸設計應從以下幾個方面進
行綜合考慮：①邊樁及中樁（柱）的施工操作空間要
求 導洞過小會造成施工不便，甚至難以施工，設
計時應充分考慮邊樁及中樁（柱）開挖、運輸、吊裝
等施工方法及施工機械對導洞凈空的要求；②導洞
的結構安全性和允許變形能力 施工導洞過大，不
僅會引起初支的變形過大，從而侵入二襯范圍，造
成二襯厚度減少，給二襯的永久受力構成安全隱
患，嚴重的還會造成初支破壞，釀成施工事故，同時
也會增加初支的拆除量；③周邊環境的敏感性 當
地鐵車站附近有重要建（構）筑物和市政管線時，應
盡量減小導洞尺寸，合理安排導洞間距，以便更有
效地控制變形，減小對其的影響。
２． １． ２ 導洞位置設計
導洞為臨時結構，在結構形成后進行拆除與回
填，導洞與主體結構的位置關系直接關系到臨時結
構的拆除量與回填量，導洞的位置應從以下方面進
行考慮：①豎向方面，因?qū)Ф磧?nèi)冠梁為主體斷面提
供支座，導洞仰拱應位于主體結構起拱線以下，因
此導洞豎向位置，只要在結構方面滿足要求，應越
低越好，以減少回填量；②橫向方面，應考慮相鄰隧
道施工的相互影響。一般來說新建隧道施工影響
范圍不要到達既有隧道，兩隧道之間的距離越大，
對既有隧道的影響越小，但同時還應考慮扣拱的施
工難度及安全性。
如將導洞斷面等效考慮為圓形，按照經典的普
氏壓力拱理論中的滑動面假設，鄰近隧道平面最小
凈距Ｅ 應滿足式（１）：
Ｅ ＝ Ｒ １
ｓｉｎ ４５ ＋ φ２
( ) － １
（１）
式中：Ｅ 為鄰近隧道最小凈距；Ｒ 為既有隧道半徑；φ
為土體內摩擦角。
因此，平面位置上兩相鄰導洞之間的凈距應大
于隧道最小凈距Ｅ。同時，對于邊洞在滿足邊樁施
工的條件下，應盡量靠近主體結構線，以減少初支
背后回填量。
２． １． ３ 導洞施工
導洞一般采用臺階法施工，臺階長度應選擇
１ ～１． ５倍洞徑為宜，拱部采用預留核心土環形開挖，
施工時嚴格遵循“管超前、嚴注漿、短開挖、強支護、
快封閉、勤量測”十八字方針。其施工順序一般采
取“先下后上、先邊后中、錯洞開挖”的原則，在上層
導洞或下層導洞施工過程中，相鄰導洞應錯開開
挖，經研究表明，導洞應力的減少與相鄰導洞開挖
面距離的立方成正比，因此錯開距離應能滿足群洞
效應最低，一般為３ ～ ５ｄ（ｄ 為小導洞開挖凈空洞
徑），以避免相互干擾。同時，從以往的施工經驗來
看，在小導洞施工階段產生的地表沉降基本占到總
２０１５ Ｎｏ． １９ 汪玉華：洞樁法地鐵車站設計施工關鍵技術 ９９
沉降量的６０％ ～９０％，因此在施工過程中應合理安
排導洞施工順序及導洞前后錯開的距離對控制總
體沉降尤其重要。
圖１ 洞樁法分類
Ｆｉｇ． １ Ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ＰＢＡ ｍｅｔｈｏｄ
北京地區地下水位一般都位于第１ 層導洞之
下，從工期方面考慮，現階段大多采用先上后下的
施工順序進行施工，降水與上導洞開挖同步進行，
以達到縮短工期的目的。
２． ２ 邊樁設計與施工
２． ２． １ 邊樁設計基本原則
邊樁的作用主要承擔底板結構封閉前的側向
土壓力及頂拱作用的豎向荷載，其直徑的大小直接
決定小導洞尺寸，同時由于邊樁是在暗挖小導洞內
施作完成，施工時需要局部破除導洞的初期支護，
對導洞的穩定性和整體沉降有一定影響，直接關系
到地層變形和地表沉降。因此，在滿足結構受力及
樁間土體穩定性的情況下，是選擇樁徑較大、間距
較大的邊樁還是選擇樁徑較小、間距較小的邊樁，
需要根據施工方法、支護效果、綜合經濟分析等最
終確定。目前北京地區邊樁普遍采用灌注混凝土
樁，樁徑為１ｍ，樁間距為１． ５ｍ，樁間采用噴射混凝
土護壁，必要時設置鋼筋網片或短鋼筋釘。
２． ２． ２ 邊樁基礎設計
現在洞樁法施工案例中，邊樁有２ 種做法，其
一為小導洞內施作條形基礎；其二是加長邊樁，利
用樁基代替條基作用。當?shù)鼗休d力較高時，邊
樁及中樁（柱）的下導洞可取消，變?yōu)闃痘l基
的做法可縮短邊樁的長度，但多挖２ 個小導洞，為
條基施工提供作業面，在控制地面沉降以及節省
工程費用等方面并沒有明顯優勢，因此應結合工
程地質情況以及邊樁參數的選取，在綜合考慮基
礎承載力及開挖穩定性的基礎上確定邊樁基礎做
法。結合導洞施工及樁（柱）的基礎形式，可把洞樁
法分為以下３ 類。
１）上導洞內施作邊樁、中柱及頂縱梁與樁頂冠
梁，下導洞施作底縱梁及條基（見圖１ａ，１ｂ），如北京
地鐵６ 號線東四站、朝陽門站，車公莊站等。
２）上導洞內施作邊樁、中柱及頂縱梁與樁頂冠
梁；下導洞施作底縱梁，用樁基取代下邊導洞內條
基（見圖１ｃ），如北京地鐵１０ 號線勁松站等。
３）上導洞內施作邊樁、臨時中樁及樁頂冠梁，
樁基取代下邊導洞內底縱梁或條基（見圖１ｄ），如北
京地鐵復八線東單站及王府井站。
現階段北京地鐵６，７ 號線洞樁法施工普遍采用
的是“小導洞＋ 條基”法。同時，為了提高地基承載
力及支撐體系的穩定性，在工程設計時通過在下導
洞之間開挖橫向?qū)Ф床⑹┳鳈M向條基，形成十字條
形基礎，從而有效提高了開挖的穩定性和地基的承
載力。
２． ２． ３ 邊樁施工
邊樁施工主要有鉆孔灌注樁或人工挖孔樁。
但導洞內機械成孔灌注樁由于施工空間狹小，常
常存在成孔時間長、清孔效果差、洞內環境差等缺
點，而且鋼筋焊接和灌注施工難度大，成樁質量不
易保證。人工挖孔樁克服了鉆孔樁的缺點，但受
地下水影響，樁長受制約，工人挖孔勞動強度較
大，安全性差，需要結合實際情況采取增大樁徑、
縮短樁長和加固地層以提高樁底承載力等措施以
縮短樁長。因此，在成樁工藝選擇上需充分考慮
二者的可行性。
目前北京地區洞樁法邊樁施工普遍采用人工
挖孔方法成孔，以克服砂卵石地層鉆孔樁成孔困難
及導洞內空間狹小、作業環境差等缺點。同時，施
工過程中為確保安全，采用“隔三施一”的跳樁施工
方法，待相鄰樁混凝土達到設計強度后方可進行下
一根樁施工。施工時采取分批跳孔施作，人工挖孔
樁施作的順序?yàn)椋薄病?，如圖２ 所示。
２． ３ 扣拱設計與施工
２． ３． １ 初支扣拱
合理的開挖和支護順序是扣拱施工的關鍵，
邊跨與中跨土體的開挖順序不同，導致扣拱的施
工順序不同。對于三跨的結構形式，由于中導洞
拱部初支為非約束結構，為消除中、邊跨拱腳推力
１ ００ 施工技術 第４４ 卷
圖２ 人工挖孔樁施工順序示意
Ｆｉｇ． ２ Ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｅｑｕｅｎｃｅ ｏｆ ｔｈｅ
ｃａｓｔ?ｉｎ?ｓｉｔｕ ｂｏｒｅｄ ｐｉｌｅ
差對中柱產生的不利影響，一般情況下拱部開挖
順序是中跨先行，邊跨落后２ ～ ３ｍ，在進行兩側邊
跨扣拱作業時還應注意同步性，以防止出現偏壓
現象；對于雙跨結構形式，為保證受力平衡，梁兩
側的土體開挖進度必須一致，然后進行對稱扣拱
部初支。
初支扣拱時，一般利用大管棚＋ 超前小導管超
前預注漿對前方土體進行預加固及支護，采用臺階
法進行開挖，當開挖跨度較大時，可以采用ＣＤ 法通
過設置中隔墻，減小開挖跨度，如北京地鐵６ 號線車
公莊站。初支扣拱施工時，應加強格柵拱架與導洞
的連接，并注意扣拱與導洞之間拱頂形成三角區域
的沉降控制。
１）格柵連接
中跨初支扣拱格柵兩端采用鋼板螺栓連接。
在保證節點板螺栓連接到位的前提下，一般在跨距
約１／３ｍ 處設置分節，格柵主筋采用幫條焊連接，幫
條焊鋼筋與格柵主筋同規格，同時在距焊縫中心
左、右兩側１５ｃｍ 位置四面設置“Ｕ”字筋與主筋滿
焊。施工時應確保單面幫條焊連接部位的焊縫長
度滿足１０ｄ，縱向相鄰２ 榀格柵幫條焊連接部位應
左、右相互錯開；邊跨初支扣拱施工時，如小導洞預
留節點施工誤差較大、難以連接時，采用與中跨初
支扣拱相同的原則，取消原設計跨中角鋼節點，一
般在跨距約１／３ｍ 處設置分節，其余要求同邊跨初
支扣拱格柵連接原則。
２）扣拱與導洞之間拱頂形成三角區域的沉降
控制
首先加強超前支護注漿，特別是三角區域注
漿，并在三角區域埋設回填注漿管，開挖完成后及
時進行回填注漿加固。
２． ３． ２ 二襯扣拱
扣拱二襯施工需對小導洞部分破除，破除小導
洞時將有受力轉換，破除長度根據設計文件要求及
施工中的量測結果確定。
施工時，應遵循先支后破的原則，破除完成后，
在施作防水前再拆除臨時支撐。二襯達到強度后
相鄰組才能破除小導洞。
３ 結語
本文通過對洞樁法地鐵車站設計與施工關鍵
技術進行分析，得出如下結論。
１）導洞設計應從技術、安全及經濟的角度出
發，綜合考慮樁（柱）的施工工藝、周邊環境的敏感
性、相鄰導洞施工的相互影響、樁（柱）的基礎形式
等綜合確定。
２）為控制地表沉降及結構變形，導洞開挖宜遵
循“先下后上、先邊后中、錯洞開挖”的原則進行，但
在實際工程中，受工期、降水進度等條件限制，大都
采用“先上后下”的開挖順序進行。
３）在滿足結構受力及樁間土體穩定性的情況
下，樁徑及樁距應根據施工方法、支護效果、綜合經
濟分析等最終確定。
４）在下導洞之間開挖橫向?qū)Ф床⑹┳鳈M向條
基，形成十字條形基礎，有效提高基坑開挖的穩定
性和地基的承載力，但增加了工程費用且不利于工
期控制，在實際應用中，應從安全性、經濟性及工期
等方面綜合考慮。
５）扣拱施工時，重點應消除中、邊跨拱腳推
力差對中柱產生的不利影響。對多跨結構扣拱
施工時宜遵循“先中后邊”的原則進行，并且兩側
邊跨應同步進行，從而保持結構體系受力平衡，
避免出現偏壓；雙跨結構扣拱施工時，應使梁兩
側的土體開挖進度保持一致，然后進行對稱扣拱
施工。
參考文獻：
［ １ ］ 楊秀仁． 淺埋暗挖洞樁（柱）逆作法設計關鍵技術分析［Ｊ］．
都市快軌交通，２０１２，２５（２）：６４?６８．
［ ２ ］ 王夢恕． 地下工程淺埋暗挖技術通論［Ｍ］． 合肥：安徽教育出
版社，２００４．
［ ３ ］ ＧＢ５０００９—２０１２ 建筑結構荷載規范［Ｓ］． 北京：中國建筑工業
出版社，２０１２．
（上接第９６ 頁）
站施工過程中克服了地下承壓水造成的困難，有效
控制了地面沉降，保證了施工安全。此站的建成為
在北京建造更深地鐵車站提供了理論及實踐經驗，
對在環境控制要求嚴格的情況下且在松散軟弱、地
下水極其豐富的地層中修建大跨地下結構有極其
重要的借鑒意義。
參考文獻：
［ １ ］ 王夢?。?地下工程淺埋暗挖技術通論［Ｍ］． 合肥：安徽教育出
版社，２００４．
［ ２ ］ 楊海芹，李俊才，陳志寧，等． 淺埋暗挖隧道施工中縱向地表
下沉的規律［Ｊ］． 南京工業大學學報：自然科學版，２００８，３０
（３）：５６?６０．
［ ３ ］ 蒙秀林． ＰＢＡ 洞樁法施工技術及控制淺析［Ｊ］． 科技創新與
生產力，２０１３ （３）：１００?１０４．

網友評論 more

建筑安全論文最新內容

05-08
