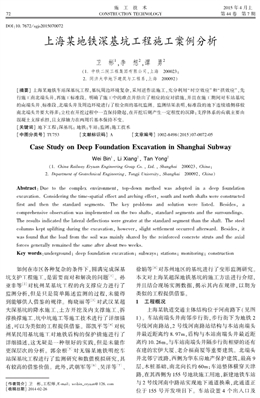

７２
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１５ 年４ 月上
第４４ 卷　第７ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１５０７００７２
上海某地鐵深基坑工程施工案例分析
衛　彬１，李　想２，譚　勇２
（１． 中鐵二院工程集團有限公司，上?！。玻埃埃埃玻?；
２． 同濟大學地下建筑與工程系，上?！。玻埃埃埃梗玻?
［摘要］ 上海某地鐵車站深基坑工程，基坑周邊環境復雜，采用逆作法施工，充分利用“時空效應”和“拱效應”，先
行施工南北端頭井，再施工標準段。明確了施工中的難點并給出了相應的應對措施，并且在施工期間對車站基坑
的南端頭井、標準段、北端頭井及周邊環境進行了較全面的基坑監測。監測結果表明，標準段的地下連續墻側移較
南北端頭井要大得多；立柱在開挖過程中一直保持隆起，在開挖后則產生一定程度的沉降；支撐體系的荷載主要由
混凝土支撐承擔，且支撐軸力在兩周后基本保持不變。
［關鍵詞］ 地下工程；深基坑； 地鐵；車站；監測；施工技術
［中圖分類號］ ＴＵ７５３ ［文獻標識碼］ Ａ　　　?。畚恼戮幪枺?１００２?８４９８（２０１５）０７?００７２?０５
Ｃａｓｅ Ｓｔｕｄｙ ｏｎ Ｄｅｅｐ Ｆｏｕｎｄａｔｉｏｎ Ｅｘｃａｖａｔｉｏｎ ｉｎ Ｓｈａｎｇｈａｉ Ｓｕｂｗａｙ
Ｗｅｉ Ｂｉｎ１， Ｌｉ Ｘｉａｎｇ２， Ｔａｎ Ｙｏｎｇ２
（１． Ｃｈｉｎａ Ｒａｉｌｗａｙ Ｅｒｙｕａｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｇｒｏｕｐ Ｃｏ． ， Ｌｔｄ． ， Ｓｈａｎｇｈａｉ　２０００２３， Ｃｈｉｎａ；
２． Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｇｅｏｔｅｃｈｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｔｏｎｇｊｉ Ｕｎｉｖｅｒｓｉｔｙ， Ｓｈａｎｇｈａｉ?。玻埃埃埃梗?， Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｄｕｅ ｔｏ ｔｈｅ ｃｏｍｐｌｅｘ ｅｎｖｉｒｏｎｍｅｎｔ， ｔｏｐ?ｄｏｗｎ ｍｅｔｈｏｄ ｗａｓ ａｄｏｐｔｅｄ ｉｎ ａ ｄｅｅｐ ｆｏｕｎｄａｔｉｏｎ
ｅｘｃａｖａｔｉｏｎ． Ｃｏｎｓｉｄｅｒｉｎｇ ｔｈｅ ｔｉｍｅ?ｓｐａｔｉａｌ ｅｆｆｅｃｔ ａｎｄ ａｒｃｈｉｎｇ ｅｆｆｅｃｔ， ｓｏｕｔｈ ａｎｄ ｎｏｒｔｈ ｓｈａｆｔｓ ｗｅｒｅ ｃｏｎｓｔｒｕｃｔｅｄ
ｆｉｒｓｔ ａｎｄ ｔｈｅｎ ｔｈｅ ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔｓ． Ｔｈｅ ｋｅｙ ｐｒｏｂｌｅｍｓ ａｎｄ ｓｏｌｕｔｉｏｎ ｗｅｒｅ ｌｉｓｔｅｄ． Ｂｅｓｉｄｅｓ， ａ
ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｏｂｓｅｒｖａｔｉｏｎ ｗａｓ ｉｍｐｌｅｍｅｎｔｅｄ ｏｎ ｔｈｅ ｔｗｏ ｓｈａｆｔｓ， ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔｓ ａｎｄ ｔｈｅ ｓｕｒｒｏｕｎｄｉｎｇｓ．
Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅｄ ｔｈｅ ｌａｔｅｒａｌ ｄｅｆｌｅｃｔｉｏｎｓ ｗｅｒｅ ｇｒｅａｔｅｒ ａｔ ｔｈｅ ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔ ｔｈａｎ ｔｈｅ ｓｈａｆｔ． Ｔｈｅ ｓｔｅｅｌ
ｃｏｌｕｍｎｓ ｋｅｐｔ ｕｐｌｉｆｔｉｎｇ ｄｕｒｉｎｇ ｔｈｅ ｅｘｃａｖａｔｉｏｎ， ｈｏｗｅｖｅｒ， ｓｌｉｇｈｔ ｓｅｔｔｌｅｍｅｎｔ ｏｃｃｕｒｒｅｄ ａｆｔｅｒｗａｒｄ． Ｂｅｓｉｄｅｓ， ｉｔ
ｗａｓ ｆｏｕｎｄ ｔｈａｔ ｔｈｅ ｌｏａｄ ｆｒｏｍ ｔｈｅ ｓｏｉｌ ｗａｓ ｍａｉｎｌｙ ｓｈａｒｅｄ ｂｙ ｔｈｅ ｒｅｉｎｆｏｒｃｅｄ ｃｏｎｃｒｅｔｅ ｓｔｒｕｔｓ ａｎｄ ｔｈｅ ａｘｉａｌ
ｆｏｒｃｅｓ ｇｅｎｅｒａｌｌｙ ｒｅｍａｉｎｅｄ ｔｈｅ ｓａｍｅ ａｆｔｅｒ ａｂｏｕｔ ｔｗｏ ｗｅｅｋｓ．
Ｋｅｙ ｗｏｒｄｓ：ｕｎｄｅｒｇｒｏｕｎｄ； ｄｅｅｐ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ； ｓｕｂｗａｙｓ； ｓｔａｔｉｏｎｓ； ｍｏｎｉｔｏｒｉｎｇ； ｃｏｎｓｔｒｕｃｔｉｏｎ
［作者簡介］ 衛　彬，工程師，Ｅ?ｍａｉｌ： ｗｅｉｂｉｎ＿ｅｒｙｕａｎ＠１２６． ｃｏｍ ［收稿日期］ ２０１４?０２?２６
　　如何在市區各種復雜的條件下，圓滿完成深基
坑支護工程施工，是需要面對和解決的問題［１］ 。孫
亞非等［２］ 對杭州某基坑工程的內支撐應力進行了
監測分析，但是只是簡單陳述監測的過程，未能得
到能夠供人借鑒的規律。梅曉麗等［３］ 對武漢某超
大深基坑的降水施工、土方開挖及內支撐施工、拆
撐換撐施工、坑中坑施工等施工技術進行了詳細描
述，可以為類似的工程提供借鑒。邵凱平等［４］ 對杭
州某民用基坑施工對地鐵盾構的保護措施進行了
詳細描述，這無疑是一種很好的實踐，但是未能作
更深層次的分析。郭余根［５］ 對無錫某地鐵明挖車
站深基坑工程進行了監測研究和數值模擬研究，具
有較高的借鑒價值。此外，武朝軍等［６］ 、吳洋等［７］ 、
徐娟等［８］ 對蘇州地區的基坑進行了變形監測研究。
本文對上海某超深地鐵基坑的施工方法進行介紹，
并且結合現場實測數據，揭示其內在規律，以期為
類似的工程提供借鑒。
１　工程概況
上海某軌道交通主體結構位于河南路下（見圖
１）。車站南端頭井南鄰步行街，步行街下為地鐵２
號線河南路站，２ 號線河南路站結構與本站南端頭
井最近距離約８?? ９７ｍ，盾構與本站南端頭井最近距
離約１０?? ２６ｍ，與車站南端頭井隔步行街相望的還有
在建的宏伊大廈、老介福商廈等重要建筑。北端頭
井北鄰寧波路，西側為華東房地產保護建筑，最高９
層，木樁基礎，南北向長約６０ｍ；車站整體橫穿天津
路，在其西側為１５５ 號地塊施工用地，新建地鐵車站
與２ 號線河南中路站實現地下通道換乘，此通道正
位于１５５ 號開發項目下。車站設置４ 個出入口及
２０１５ Ｎｏ． ７ 衛　彬等：上海某地鐵深基坑工程施工案例分析 　７３
　　　
圖１　基坑周邊環境平面（單位：ｍ）
Ｆｉｇ． １?。校欤幔?ｏｆ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ ｓｕｒｒｏｕｎｄｉｎｇｓ（ｕｎｉｔ：ｍ）
表１　場地土層物理力學參數
Ｔａｂｌｅ １　Ｓｏｉｌ ｇｅｏｔｅｃｈｎｉｃａｌ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐａｒａｍｅｔｅｒｓ
層序土層名稱
層底
深度／ ｍ
濕重度／
（ｋＮ·ｍ －３ ）
無側限抗壓
強度
ｑｕ ／ ｋＰａ
固結快剪峰值滲透系數Ｋ ／ （ｃｍ·ｓ －１ ）
黏聚力
ｃ ／ ｋＰａ
內摩擦角
φ ／ （°） Ｋｈ Ｋｖ
①１ 素填土２?? ４ １８?? ７８ — １５?? ８ ９?? ６ ４?? ９ ×１０ －６ ４?? ３ ×１０ －６
②１ 粉質黏土３?? ４ １７?? ００ — １６ １７?? ０ ９?? ４１ ×１０ －７ ３?? ０２ ×１０ －６
③ 淤泥質粉質黏土９?? ５ １９?? ７３ ３７ １２ １９?? ５ ２?? ２１ ×１０ －６ ４?? ４８ ×１０ －６
④ 淤泥質黏土１８?? ０ １９?? ４１ ４６ １３ １２?? ０ ３?? ３４ ×１０ －７ ７?? ８１ ×１０ －７
⑤１ 黏土２４?? ０ １８?? ８５ ６５ １５ １８?? ０ ２?? ９４ ×１０ －６ ５?? ０５ ×１０ －４
⑤３ 粉質黏土４２?? ０ １９?? ３０ ７０ １７ ２４?? ０ ３?? ２９ ×１０ －６ ７?? １３ ×１０ －６
⑤４ 粉質黏土４８?? ５ １９?? ２１ — ３６ ２６?? ０ — —
⑦ 粉細砂５５?? ２ １９?? ４５ — ０ ３３?? ０ — —
３ 個風井。車站主體采用地下連續墻為圍護結構，
也作為主體結構的一部分，采用逆作法施工。主體
結構外包全長１５２?? ２ｍ，寬２２?? ８ｍ。車站主體結構采
用３ 層雙柱三跨鋼筋混凝土箱形結構。底板、頂板
及內襯墻均采用防水密實混凝土，除柱為Ｃ４０ 混凝
土、墊層為Ｃ２０ 混凝土外，其余結構部分均為Ｃ３０
混凝土；地下３ 層內襯墻、底板抗?jié)B等級Ｐ１０，其余
采用防水混凝土抗?jié)B等級為Ｐ８。采用Ⅰ，Ⅱ級鋼
筋，鋼材均為Ｑ２３５ 鋼，車站防水以自身混凝土防水
為主，采用含外加劑的防水防裂混凝土。車站采用
雙層復合墻結構，內襯厚度６００，７００ｍｍ。
車站施工范圍內市政管線較多，施工期間對管
線進行了遷移與保護，并對其進行了監測，確保正
常運行，從而不影響周圍企業和居民的生產與生
活。車站周邊建筑物較多，車站基坑所涉及土層有
較大流變性，加之基坑開挖深度較深，基坑土體易
變形、回彈，施工中對基坑進行了嚴密監測。
場地土層力學參數如表１ 所示，本場地淺層為
潛水，主要補給來源為大氣降水，常年平均地下水
位埋深０?? ５０ ～０?? ７０ｍ。場地缺失第⑥層土，第⑦層
為第１ 承壓含水層，水位呈周期性變化，最淺埋深
３ｍ，為了確?；娱_挖過程中基坑坑底的穩定性，
設置了一定數目的降壓井以降低承壓水水位。
２　基坑支護方案
車站圍護結構采用１ ２００，１ ０００，８００ｍｍ ３ 種規
格的地下連續墻，南端頭井地下連續墻深５５ｍ，北端
頭井地下連續墻深４６ｍ， 標準段地下連續墻深
４３?? ０ｍ。地下連續墻接頭采用柔性接頭，每幅地下
連續墻設?４８ 墻趾注漿管２ 根，地下連續墻與結構
采用鋼筋接駁器連接。
圖２　標準段３—３ 剖面
Ｆｉｇ． ２?。校颍铮妫椋欤?ｏｆ ｃｒｏｓｓ ｓｅｃｔｉｏｎ ３—３ ａｔ
ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔｓ
車站南端頭井開挖深度為２６?? ０９ｍ，共設７ 道支
?。罚?施工技術 第４４ 卷
撐，第１，３ 道為混凝土支撐，其余為鋼支撐，下一層
板框架逆作法施工。車站北端頭井開挖深度為
２５?? ７９ｍ，共設７ 道支撐，第１，３ 道為混凝土支撐，其
余為鋼支撐，下一層板框架逆作法施工。標準段開
挖深度為２４?? ２４ｍ，共設７ 道支撐，第１，３，６ 道為混
凝土支撐，其余為鋼支撐，下一層板框架逆作法施
工（見圖２）。
車站主體結構基礎底部標準段每隔３ｍ 抽條加
固，加固深度為坑底以下３ｍ，其中封堵墻以北部分
標準段第６ 道支撐底２?? ５ｍ 范圍內及坑底以下３ｍ
范圍內進行旋噴樁加固，南端頭井第３，６ 道支撐底
２?? ５ｍ 范圍內及坑底以下３ｍ 范圍內旋噴樁加固；北
端頭井第６ 道支撐底２?? ５ｍ 范圍內及坑底以下３ｍ
范圍內旋噴樁加固。南端頭井?８５０ 三軸攪拌樁加
固，加固范圍自地面以下３２ｍ 內，地下連續墻成槽
前必須加固完畢。在車站開挖前對端頭井圓洞門
外土體進行盾構進洞加固（三軸攪拌樁），開挖前須
達到設計強度；地下連續墻與三軸攪拌樁之間的間
隙（５００ ～ ７００ｍｍ）采用旋噴樁加固，在端頭井施工
完畢后，對盾構進洞前方進行加固。換乘大廳坑底
下３ｍ 范圍內三軸攪拌樁加固，加固寬度為５ｍ，加
固體２８ｄ 無側限抗壓強度ｑｕ≥１?? ２ＭＰａ。３　基坑施工方案
基坑工程分為兩階段進行，第１ 階段進行地鐵
車站主體結構（即南北端頭井、標準段及換乘大廳）
的開挖施工，第２ 階段進行車站附屬結構（包括３ 個
通風井和４ 個出入口）的施工?；又黧w結構施工
順序?yàn)橛蓛啥讼刃惺┕ぃ詈笫┕?biāo)準段及換乘大
廳，這可以充分利用土體自身的拱效應，從而達到
控制變形的目的。總體施工流程如下：進場準備、
測量放線→通水電，場地平整，圍擋，臨時設施，施
工便道，導墻→南、北端頭井、標準段及換乘大廳地
下連續墻施工→地基加固、立柱樁→降水井施工及
預降水→開挖及支撐→盾構作業、主體結構施工→
頂板防水及覆土、河南路翻交→南風井、北風井、中
風井地下連續墻施工→地基加固→降水井施工及
預降水→開挖及支撐→端頭井盾構進洞，吊裝孔；
標準段內部結構施工→端頭井封閉及頂板防水與
覆土→出入口及風道施工→竣工驗收。４　施工的主要難點及針對性措施
４?? １　車站基坑開挖深度大，自身變形控制要求高
地鐵車站主體結構為地下３ 層，其中端頭井挖
深２６?? ０９ｍ，標準段挖深２４?? ２４ｍ。另外，由于本基坑
的地理位置敏感，周邊環境復雜，保護建筑距離過
近，所以控制基坑自身的變形至關重要。針對上述
難點，采取如下針對性措施。
１）基坑采用下一層框架逆作，３ 道混凝土支撐
與鋼支撐相結合，并進行抽條旋噴加固，以提高支
護結構的剛度。
２）充分發揮“時空效應”優勢，堅持“快挖快撐”
原則。主體結構分為南區、中區、北區為３ 個相互獨
立的基坑，挖土、支撐施工嚴格按照“分區、分層、分
塊”的劃分原則，堅持“快挖快撐”。
４?? ２　對地鐵２ 號線隧道的保護
車站緊鄰正在運營的地鐵２ 號線河南路車站和
隧道，距地鐵２ 號線河南路車站端頭井最近距離
８?? ９７ｍ，緊貼２ 號線車站出入口，距隧道最近處僅
１２?? １０ｍ，施工過程中采取如下保護措施：①靠近２
號線一側，地下連續墻加厚至１ ２００ｍｍ 以增加圍護
剛度。地下連續墻深度加深至第⑧層，隔斷⑦層承
壓水，采用坑內降承壓水，以減少地下水位下降對
隧道的影響。②在距隧道最近處６?? ８ｍ 處設置１ 排
三軸攪拌隔離樁，結合盾構的進出洞門加固形成５ｍ
厚的緩沖保護區，有效減少基坑變形對隧道的影
響。③隔離樁的施工嚴格按照運營公司的要求，在
列車停運及具備監測的條件下進行施工。東西向
地下連續墻的施工嚴格控制各工序的時間，縮短成
槽及混凝土澆搗時間，減少各工序間搭接時間。每
施工一幅槽段后隔一段時間再施工相鄰的槽段，且
保證“跳四隔一”的施工原則，從而減小成槽施工對
２ 號線的擾動。④地鐵２ 號線一側圍護結構每６ ～
１０ｍ 設置１ 根測斜管進行監測。２ 號線隧道內部采
用自動監測方式，及時監控隧道變形，采取信息化
施工，嚴格控制各項施工參數。
４?? ３　北端井施工對華東地產大樓的保護
車站北端頭井西北側距華東地產大樓約７ｍ，該
大樓建于２０ 世紀初，樓南側為５ 層加高至７ 層，北
側為７ 層加高至９ 層，樁基為１３ｍ 和１８ｍ 長的松木
樁，大樓地基極為脆弱。整個基坑施工期間，華東
地產大樓南側天津路保持通車，北區的四周施工場
地十分狹小，并且北端井開挖深度達到２５?? ７９ｍ，對
西側的華東地產大樓會產生影響，因此需對華東地
產大樓采取必要的保護措施：①施工前在距離大樓
２ｍ 處打設?５５０ 鉆孔灌注樁（Ｌ ＝ ３１ｍ，共７０ 根）。
在地下連續墻成槽前必須施工完畢且達到設計強
度。地下連續墻施工結束后根據實際情況，在?５５０
鉆孔灌注樁與地下連續墻之間打設補償注漿管，梅
花形布置，共３ 排，孔間距１ｍ?？觾?nèi)加固至第２ 層
板底，增加被動土壓力。采取下一層板逆筑的施工
方法以增加圍護剛度，從而減少對大樓影響。②為
了減少施工過程中挖土機械及車輛動荷載對華東
大樓的影響，設計增加北區Ｕ 形棧橋，施工車輛在
２０１５ Ｎｏ． ７ 衛　彬等：上海某地鐵深基坑工程施工案例分析 　７５
棧橋上開行，靠華東地產大樓一側施工車輛空車進
出，北區與華東地產大樓之間的土體不上重車，僅
作為材料堆場使用，避免動荷載，以減少基坑變形。
③施工過程中采取信息化施工，根據監測數據進行
注漿，１ 個點打設２ 根注漿管，可根據需要分次、分
批注漿。加強圍護位移、大樓沉降等的監測。施工
時注重施工控制，對坑外注漿施工可能造成的坑內
支撐應力變化要特別加強監測，在注漿前與設計方
溝通，經設計驗算核定的注漿壓力方可采用。
５　基坑監測分析
圖３　監測點布置
Ｆｉｇ． ３　Ｌａｙｏｕｔ ｏｆ ｍｏｎｉｔｏｒｉｎｇ ｐｏｉｎｔｓ
５?? １　基坑監測點布置
根據設計文件要求及工程實際情況，主要對距
基坑開挖深度２ ～３ 倍距離范圍的地下管線和主要
道路的變形，坑外地下水位動態變化以及圍護結構
本身由于基坑開挖引起的變形和內力進行了監測。
觀測點主要布置在能控制到基坑影響范圍內的主
要道路、地下管線的位置及支護結構本身受力大的
相對薄弱處。因此，在監測點布置時考慮了周邊被
影響環境的重要性、影響程度及支護結構形式、內
支撐、基坑深度等因素。本次基坑監測內容包括：
①周邊地面、管線的豎向位移監測；②圍護結構頂
部的水平及豎向位移監測；③圍護結構側向位移監
測；④深層水平位移監測；⑤支撐軸力監測；⑥立柱
沉降／ 隆起監測；⑦基坑內外地下水位監測。測點
布置如圖３ 所示。限于篇幅，現選取典型的監測結
果進行分析。
５?? ２　基坑監測結果分析
５?? ２?? １　圍護結構側向位移
如圖３ 所示，地下連續墻測斜點Ｑ１ ～ Ｑ６ 位于
南端頭井，Ｑ７ ～ Ｑ１３ 位于標準段，Ｑ１５ ～ Ｑ２４ 位于北
端頭井。根據監測結果，標準段除Ｑ１０ 測點外，其
余測點地下連續墻的最大側移均比南、北端頭井處
的地下連續墻側移要大。這說明通過分塊對南、北
端頭井分別獨立施工，然后再施工標準段的做法，
可以抑制長條形基坑的空間效應，形成較好的拱效
應，以控制基坑變形。Ｑ１０ 測點與Ｑ９ 測點相對應
于同一個截面，它們一大一小，說明基坑標準段西
側的土壓力要小于東側的土壓力，考察其實際施工
過程發現，換乘大廳的施工是先于基坑標準段施工
的，因此西側Ｑ１０ 處土壓力較小。
５?? ２?? ２　立柱隆起
立柱的隆起，是由于基坑底部土體卸載回彈所
引起的。標準段內立柱隆起的發展趨勢如圖４ 所
示，從圖中可以看出，標準段開挖過程中，立柱基本
是不斷隆起的，這是土體卸載回彈的必然結果。此
外，發現在隆起過程中也有局部波動，這是因?yàn)樯?
部支撐質量傳遞給了立柱，抵消了部分土體回彈。
因此，從立柱的隆起可以一定程度上反映出基坑底
部土體的卸載回彈情況。開挖之后，隨著底板的澆
筑，基坑底部土體的回彈受到抑制，加上底板自身
的質量，土體出現一定程度的沉降，從而使得立柱
也產生一定程度的沉降。
圖４　標準段立柱隆起時程曲線
Ｆｉｇ． ４　Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｔｈｅ ｕｐｌｉｆｔ ｏｆ ｓｔｅｅｌ ｃｏｌｕｍｎｓ
ａｔ ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔｓ
５?? ２?? ３　支撐軸力
準段內Ｚ３ 軸力監測點所得的支撐軸力發展趨
勢如圖５ 所示?？梢悦黠@發現，Ｚ３?１ 和Ｚ３?５ 的軸力
遠大于其余測點。Ｚ３?１ 和Ｚ３?５ 均為鋼筋混凝土支
　７６ 施工技術 第４４ 卷
圖５　標準段內Ｚ３ 測點支撐軸力?時間變化趨勢
Ｆｉｇ． ５?。模澹觯澹欤铮穑恚澹睿?ｏｆ ａｘｉａｌ ｆｏｒｃｅｓ ｏｆ Ｚ３ ａｔ
ｓｔａｎｄａｒｄ ｓｅｇｍｅｎｔｓ
撐，因此，可以認為基坑圍護結構的內力主要是由
剛度較大的鋼筋混凝土支撐來承擔。Ｚ３?３ 也是鋼
筋混凝土支撐，但是并沒有發現其軸力很大，這是
由于Ｚ３?３ 位于中板１ 附近，因此，其作用被板削弱
（板是全斷面存在，支撐是部分?jǐn)嗝娲嬖冢ｄ撝?
由于支撐迅速，因此很快就會達到其設計軸力，隨
后其軸力大小基本保持不變。值得注意的是，３ 道
鋼筋混凝土支撐的軸力也是在約２ 周內達到最大
值，并在之后基本保持不變。
５?? ２?? ４　周邊建筑物沉降
上海燃料有限公司位于北端頭井東側，其測點
布置及豎向沉降發展趨勢如圖６ 所示。從圖中可以
看出，上海燃料有限公司建筑靠近基坑北端頭井一
側的測點沉降遠大于遠離基坑側的沉降，并且由近
及遠顯著減小，因此可以推斷，基坑周邊全局的地
表沉降可能為三角形或Ｐｅｃｋ 沉降槽型。
圖６　上海燃料有限公司測點沉降變化趨勢
Ｆｉｇ． ６?。模澹觯澹欤铮穑恚澹睿?ｏｆ ｔｈｅ ｂｕｉｌｄｉｎｇ ｓｅｔｔｌｅｍｅｎｔ ａｔ
Ｓｈａｎｇｈａｉ Ｇａｓ Ｃｏｍｐａｎｙ
５?? ２?? ５　地下水位變化
車站南端頭井坑外地下水位變化趨勢如圖７ 所
示，可以發現坑外地下水位與常年平均地下水位差
異不大，這說明車站南端頭井深度５５ｍ 的地下連續
墻已隔斷承壓水，止水效果良好。
圖７　南端頭井坑外地下水位變化
Ｆｉｇ． ７　Ｖａｒｉａｔｉｏｎ ｏｆ ｇｒｏｕｎｄ ｗａｔｅｒ ｌｅｖｅｌ ａｔ ｓｏｕｔｈ ｓｈａｆｔ
６　結語
１）本基坑工程開挖面積大，深度深，臨近上海
軌道交通２ 號線運營地鐵，周邊管線密集。車站主
體結構施工采用分塊開挖，先施工兩邊端頭井再施
工中間標準段，充分利用土體自身的拱效應，有效
地控制了基坑圍護結構、地鐵車站以及區間隧道的
結構變形。
２）墻側土壓力主要由混凝土支撐承擔，并且混
凝土支撐軸力在２ 周左右會達到最大值，并基本保
持不變?；拥撞客馏w卸載回彈引起的立柱隆起
可以一定程度上反映出坑底土體的隆起，隆起量在
底板施工完成后會出現一定程度的減小。
參考文獻：
［ １ ］　鄭云剛，王自忠，楊世相，等． 城市復雜條件下超深基坑支護
技術的研究與應用［Ｊ］． 施工技術，２０１４，４３ （１）： ７３?７７．
［ ２ ］　孫亞非，熊壯，胡志軍，等． 某工程基坑內支撐應力監測分析
［Ｊ］． 施工技術，２０１３，４２（１９）：４８?５２．
［ ３ ］　梅曉麗，陳杰，劉偉． 某工程超大深基坑地基與基礎施工技術
［Ｊ］． 施工技術， ２０１４， ４３ （１）： ５３?５６．
［ ４ ］　邵凱平，劉翔，俞宏，等． 超深基坑施工對地鐵盾構保護的施
工實踐［Ｊ］． 施工技術， ２０１３， ４２（１３）：６?８，４２．
［ ５ ］　郭余根． 地鐵車站明挖施工深基坑監控量測及數值模擬研究
［Ｊ］． 施工技術，２０１４， ４３ （１）： ７８?８２．
［ ６ ］　武朝軍，陳錦劍，葉冠林，等． 蘇州地鐵車站基坑變形特性分
析［Ｊ］． 巖土工程學報，２０１０，３２（Ｓ１）：４５８?４６２．
［ ７ ］　吳洋，王寶軍，龐有師，等． 蘇州交通銀行大廈基坑支護設計
與監測分析［Ｊ］． 土工基礎，２０１２，２６（６）：１８?２１．
［ ８ ］　許娟，丁海平． 蘇州東方之門基坑工程的變形監測與分析
［Ｊ］． 巖土工程技術，２０１１，２５（１）：３２?３７．
歡迎關注
《施工技術》

網友評論 more

建筑安全論文最新內容

05-10
