基坑開挖施工對鄰近運營地鐵隧道變形影響分析

文檔作者：王罡文檔來源：北京市地鐵運營有限公司		點擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大?。?1.47 MB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

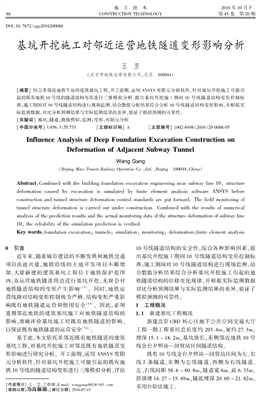

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.47 MB 共5頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：基于區間數屬性聯系度的地鐵綠色施工方案…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

８６施 工 技 術ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ２０１６ 年 １０ 月下第 ４５ 卷 第 ２０ 期ＤＯＩ：１０. ７６７２ ／ ｓｇｊｓ２０１６２０００８６基坑開挖施工對鄰近運營地鐵隧道變形影響分析王 罡（北京市地鐵運營有限公司，北京 １０００４４）［摘要］ 結合某鄰近地鐵車站的建筑基坑工程，開工前期，運用 ＡＮＳＹＳ 有限元分析軟件，針對基坑開挖施工可能引起的既有地鐵 １０ 號線的隧道結構變形進行三維模擬分析，提出基坑開挖施工期間 １０ 號線隧道結構變形控制標準；施工期間對 １０ 號線隧道結構進行現場監測，結合數值分析結果綜合分析 １０ 號線隧道結構變形影響，并根據實際監測數據，對比分析預測結果與實際監測結果的差異，驗證了模擬預測的可靠性。［關鍵詞］ 基坑；隧道；數值模擬；監測；變形；有限元分析［中圖分類號］ Ｕ４５６. ３；ＴＵ７５３ ［文獻標識碼］ Ａ ［文章編號］ １００２?８４９８（２０１６）２０?００８６?０５Ｉｎｆｌｕｅｎｃｅ Ａｎａｌｙｓｉｓ ｏｆ Ｄｅｅｐ Ｆｏｕｎｄａｔｉｏｎ Ｅｘｃａｖａｔｉｏｎ Ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｎＤｅｆｏｒｍａｔｉｏｎ ｏｆ Ａｄｊａｃｅｎｔ Ｓｕｂｗａｙ ＴｕｎｎｅｌＷａnｇ Ｇａnｇ（Ｂｅｉｊｉｎｇ Ｍａｓｓ Ｔｒａｎｓｉｔ Ｒａｉｌｗａｙ Ｏｐｅｒａｔｉｏｎ Ｃｏ． ，Ｌｔｄ． ，Ｂｅｉｊｉｎｇ １０００４４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ｂｕｉｌｄｉｎｇ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ ｅｎｇｉｎｅｅｒｉｎｇ ｎｅａｒ ｓｕｂｗａｙ ｌｉｎｅ １０， ｓｔｒｕｃｔｕｒｅｄｅｆｏｒｍａｔｉｏｎ ｃａｕｓｅｄ ｂｙ ｅｘｃａｖａｔｉｏｎ ｉｓ ｓｉｍｕｌａｔｅｄ ｂｙ ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ ａｎａｌｙｓｉｓ ｓｏｆｔｗａｒｅ ＡＮＳＹＳ ｂｅｆｏｒｅｃｏｎｓｔｒｕｃｔｉｏｎ ａｎｄ ｔｕｎｎｅｌ ｓｔｒｕｃｔｕｒｅ ｄｅｆｏｒｍａｔｉｏｎ ｃｏｎｔｒｏｌ ｓｔａｎｄａｒｄｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ． Ｔｈｅ ｆｉｅｌｄ ｍｏｎｉｔｏｒｉｎｇ ｏｆｔｕｎｎｅｌ ｓｔｒｕｃｔｕｒｅ ｄｅｆｏｒｍａｔｉｏｎ ｉｓ ｃａｒｒｉｅｄ ｏｕｔ ｕｎｄｅｒ ｃｏｎｓｔｒｕｃｔｉｏｎ． Ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｎｕｍｅｒｉｃａｌａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｐｒｅｄｉｃｔｉｏｎ ｒｅｓｕｌｔｓ ａｎｄ ｔｈｅ ａｃｔｕａｌ ｍｏｎｉｔｏｒｉｎｇ ｄａｔａ ｏｆ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｄｅｆｏｒｍａｔｉｏｎ ｏｆ ｓｕｂｗａｙ ｌｉｎｅ１０， ｔｈｅ ｒｅｌｉａｂｉｌｉｔｙ ｏｆ ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｐｒｅｄｉｃｔｉｏｎ ｉｓ ｖｅｒｉｆｉｅｄ．Ｋｅｙ ｗｏｒｄｓ：ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ； ｔｕｎｎｅｌｓ； ｓｉｍｕｌａｔｉｏｎ； ｍｏｎｉｔｏｒｉｎｇ； ｄｅｆｏｒｍａｔｉｏｎ；ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ ａｎａｌｙｓｉｓ［作者簡介］ 王 罡，工程師，Ｅ?ｍａｉｌ： ｗａｎｇｇａｎｇｄｔ８１＠ １６３． ｃｏｍ［收稿日期］ ２０１６?０６?３０；［修訂日期］ ２０１６?０７?１５０ 引言近年來，隨著城市建設的不斷發展和地鐵交通項目迅速興建，地鐵沿線的土地開發項目不斷增加，大量新建的建筑基坑工程位于地鐵保護范圍內，在運營地鐵隧道周邊進行基坑開挖，無疑會對地鐵隧道結構的變形產生影響［１?３］。 同時，地鐵運營線路對結構變形控制極為嚴格，結構變形嚴重影響既有地鐵隧道運營和使用安全［４?６］。 因此，必須重視鄰近地鐵的建筑基坑施工對地鐵隧道結構的影響，準確評價基坑施工對既有地鐵隧道的影響，以保證既有地鐵隧道的運營安全［７?８］?；诖?，本文依托某鄰近既有地鐵隧道的建筑基坑工程，對基坑開挖施工對鄰近既有地鐵隧道變形影響進行研究分析。 開工前期，運用 ＡＮＳＹＳ 有限元分析軟件，針對基坑開挖施工可能引起的既有地鐵 １０ 號線的隧道結構變形進行三維模擬分析，評估１０ 號線隧道結構的安全性，綜合各種影響因素，提出基坑開挖施工期間 １０ 號線隧道結構變形控制標準；施工期間對 １０ 號線隧道結構進行現場監測，結合數值分析結果綜合分析基坑開挖施工引起的地鐵隧道結構的位移變化規律，并根據實際監測數據對比分析預測結果與實際監測結果的差異，驗證了模擬預測的可靠性。１ 工程概況１. １ 新建基坑工程概況新建北京 ＣＢＤ 核心區地下公共空間交通大廳工程一期工程基坑總長度約 ２０３. ４ｍ，寬約 ２７. ３ｍ，埋深 １５. １ ～ １８. ２ｍ，基坑狹長，東側鄰近地鐵 １０ 號線金臺夕照站—國貿站區間隧道結構。既有 １０ 號線金臺夕照站—國貿站區間為左、右線 ２ 條隧道，東側為左線隧道，西側為右線隧道。左、右線間距 ５８. ６ ～ ８０. ８ｍ，隧道寬 ６ｍ，高 ６. ３３ｍ，拱頂埋 １４. ２７ ～ １５. ４９ｍ，隧底埋深 ２０. ６０ ～ ２１. ８２ｍ，萬方數據 采用臺階法施工。２０１６ Ｎｏ． ２０ 王 罡：基坑開挖施工對鄰近運營地鐵隧道變形影響分析 ８７新建工程基坑與地鐵 １０ 號線金臺夕照站—國貿站區間距離為 １０. ３ ～ ２２. ８ｍ，基坑西側的邊線與既有 １０ 號線區間線路交角約 ３. ５°。 新建地下交通大廳基坑工程與既有地鐵 １０ 號線平面位置關系如圖 １ 所示。圖 １ 新建基坑與既有地鐵相對位置關系平面（單位：ｍ）Ｆｉｇ． １ Ｔｈｅ ｒｅｌａｔｉｖｅ ｐｏｓｉｔｉｏｎ ｒｅｌａｔｉｏｎ ｐｌａｎ ｂｅｔｗｅｅｎ ｔｈｅｓｕｂｗａｙ ａｎｄ ｎｅｗ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ（ｕｎｉｔ：ｍ）１. ２ 鄰近地鐵側支護概況本工 程 基 坑 開 挖 深 度 為 １５. １２ｍ， 局 部 深１８. ２２ｍ。 基坑西側及北側圍護結構采用地下連續墻 ＋ 錨索支護結構形式，采用 ８００ｍｍ 厚地下連續墻，嵌固深度為 ８ ～ ９. ５ｍ，連續墻頂部設 ８００ｍｍ ×８００ｍｍ 冠梁。 沿基坑豎向設 ３ ～ ５ 道預應力錨索。鄰近地鐵側支護設計剖面如圖 ２ 所示。１. ３ 工程地質及水文概況本工程場區地層按成因類型、沉積年代可劃分為人工堆積層和第四紀沉積層 ２ 大類，并按巖性及工程特性進一步劃分為 １２ 個大層及亞層，如表 １ 及圖 ３ 所示。表 １ 工程地質特性Ｔａｂｌｅ １ Ｔｈｅ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ地層代號巖性名稱密度／（ｇ·ｃｍ－ ３）壓縮模量／ＭＰａ黏聚力／ｋＰａ內摩擦角／（°）泊松比① 碎石填土 １. ７５ — ５ １０. ０ —①１ 粉質黏土素填土 １. ９７ １３. ０ １０ １０. ０ —② 砂質粉土 ２. ０１ １２. １ ２０ ２５. ０ ０. ３０②１ 黏質粉土 １. ９８ ７. ４ ４０ ２７. ０ ０. ３１②２ 砂質粉土 ２. １０ ２８. ３ ３０ ３９. ０ ０. ２５②３ 細砂 ２. ０３ ２０. ０ ０ ２６. ０ ０. ３０③ 黏質粉土 １. ９６ ７. ７ ３９ ８. ０ ０. ３０③１ 砂質黏土 ２. ０３ １５. ４ ２３ ３１. ２ ０. ２５③２ 重粉質黏土 １. ８３ ６. ７ ５１ ５. ５ ０. ３０③３ 粉砂 １. ９９ ２２. ０ ０ ３０. ０ ０. ３１④ 圓礫卵石 ２. １０ ５５. ０ ０ ３６. ０ ０. ２５④１ 細砂中砂 ２. ０６ ３５. ０ ０ ３０. ０ ０. ２８本工程巖土勘察過程中，于勘察鉆孔內實測到３ 層穩定地下水位。 第 １ 層地下水分布于第 ４ 大層的砂、卵石層中，地下水類型為層間潛水，水位埋深為 １６. ６０ ～ １６. ７０ｍ；第 ２ 層地下水為分布于第 ６ 大層的砂、卵石層中，地下水類型為承壓水，水位埋深為 ２０. １０ ～ ２２. ２０ｍ；第 ３ 層地下水分布于第 ８ 大層圖 ２ 鄰近地鐵側支護剖面Ｆｉｇ． ２ Ｓｕｐｐｏｒｔ ｓｅｃｔｉｏｎ ａｔ ｔｈｅ ｓｉｄｅ ｏｆ ｆｏｕｎｄａｔｉｏｎ ｅｘｃａｖａｔｉｏｎ的砂、卵石層中，地下水類型為承壓水，水位埋深為 ２４. ００ｍ。本工程基底均在現狀水位以上，故無須考慮降萬方數據 水影響。８８ 施工技術 第 ４５ 卷２ 基坑開挖施工對鄰近既有地鐵隧道變形影響數值分析根據基坑與鄰近結構的基本情況、支護形式以及地勘資料，利用 ＡＮＳＹＳ 有限元分析軟件，對基坑開挖的施工步驟及其引起的既有地鐵 １０ 號線隧道結構變形，采用三維地層結構模型模擬分析，評估 １０ 號線隧道結構的安全性；并綜合各種影響因素， 提出基坑開挖施工期間 １０ 號線隧道結構變形控制標準。２. １ 計算模型建立考慮到施工過程中的空間效應，計算模型取長２５０ｍ、寬 ８０ｍ，自地表 ５０ｍ 厚的土體作為考察范圍。計算采用大型有限元軟件 ＡＮＳＹＳ 建立計算模型，周圍土體采用實體單元，不同的土層采用不同的材料模擬。 邊界條件選取時除頂面取為自由邊界，其余５ 面均采取法向約束。 計算模型如圖 ３ 所示。圖 ３ 計算模型Ｆｉｇ． ３ Ｃａｌｃｕｌａｔｉｏｎ ｍｏｄｅｌ２. ２ 計算假定及荷載１）既有地鐵結構內力依據原設計標準進行計算分析，施工期間既有地鐵僅考慮正常使用工況，不考慮地震、人防工況。２）假定既有地鐵結構為線彈性材料。３） 假定新建地下交通大廳結構、既有地鐵 １０號線金臺夕照站—國貿站區間結構及土體之間符合變形協調原則。４）通過剛度等效的方法，將既有地鐵結構等效為一種同剛度材料。５）本評估分析的前提是施工處于正常良好控制條件下。計算荷載以最不利影響情況考慮以下方面：①地鐵區間結構自重；②土體豎向自重力；③地面荷載 ２０ｋＰａ；④列車荷載。２. ３ 計算工序根據新建基坑開挖施工步驟，在模型進行計算時，將施工模擬工序分為 ９ 步：施作地下連續墻導墻→施作地下連續墻→開挖基坑第 １ 層土體至第 １ 道錨索下 ０. ５ｍ→開挖基坑第 ２ 層土體至第 ２ 道錨索下 ０. ５ｍ→開挖基坑第 ３ 層土體至第 ３ 道錨索下０. ５ｍ→１，２，３，５ 剖面開挖至基底，４ 剖面開挖至第 ４道錨索下→全部開挖至基底并施作坑中坑→建筑樁基施工→施加建筑荷載。新建地下交通大廳一期工程基坑的開挖會對既有地鐵結構產生一定程度的附加變形，為有效了解這種附加變形規律，將從隧道結構豎向變形、結構橫向變形、典型截面的位移等方面分析基坑開挖施工對鄰近既有地鐵隧道結構的變形影響。２. ３. １ 隧道結構豎向變形分析為了簡潔、直觀地反映既有結構的豎向變形情況及規律，各工況完成后，各模擬施工工序下地鐵隧道結構的豎向變形最大值如表 ２ 所示。表 ２ 隧道結構各工況下豎向最大變形值Ｔａｂｌｅ ２ Ｔｈｅ ｖｅｒｔｉｃａｌ ｄｅｆｏｒｍａｔｉｏｎ ｖａｌｕｅｓ ｍｍ施工階段 豎向變形 變形方向工況 １ ０. ０１３ 上浮工況 ２ ０. ５９３ 下沉工況 ３ ０. ７７９ 下沉工況 ４ ０. ８２４ 下沉工況 ５ ０. ９１９ 下沉工況 ６ ０. ９８５ 下沉工況 ７ １. ０２５ 下沉工況 ８ １. ０８７ 下沉工況 ９ １. １５８ 下沉注：發生部位為地鐵 １０ 號線隧道靠近基坑的側壁新建基坑施工后，經計算得到既有 １０ 號線隧道結構的最大豎向變形值為 １. １５８ｍｍ，發生在工序９，為下沉變形，變形部位在地鐵 １０ 號線隧道靠近基坑的側壁。２. ３. ２ 隧道結構橫向變形分析各工況完成后各模擬施工工序下地鐵隧道結構的橫向變形的最大值如表 ３ 所示。表 ３ 隧道結構各工況下橫向最大變形值Ｔａｂｌｅ ３ Ｔｈｅ ｌａｔｅｒａｌ ｄｅｆｏｒｍａｔｉｏｎ ｖａｌｕｅｓ ｍｍ施工階段 橫向變形 變形方向工況 １ ０. ００９ 偏向基坑開挖側工況 ２ ０. ４４８ 偏向基坑開挖側工況 ３ ０. ７９３ 偏向基坑開挖側工況 ４ ０. ８６４ 偏向基坑開挖側工況 ５ １. １０６ 偏向基坑開挖側工況 ６ １. ２２３ 偏向基坑開挖側工況 ７ １. ２９３ 偏向基坑開挖側工況 ８ １. ３２７ 偏向基坑開挖側工況 ９ １. ４１６ 偏向基坑開挖側注：發生部位為地鐵 １０ 號線隧道靠近基坑的側壁新建基坑施工后，經計算得到既有 １０ 號線隧道萬方數據 結構的最大橫向變形值為 １. ４１６ｍｍ，發生在工況 ９，２０１６ Ｎｏ． ２０ 王 罡：基坑開挖施工對鄰近運營地鐵隧道變形影響分析 ８９偏向基坑開挖側，變形部位在地鐵 １０ 號線隧道靠近基坑的側壁。２. ３. ３ 典型截面位移分析為更加有效地了解附加變形的分布情況，并為施工期間的監控量測提供控制標準，特在既有地鐵結構中選取典型截面，如圖 ４ 所示。 典型截面的豎向變形曲線和橫向變形曲線如圖 ５ 所示。圖 ６ 現場監測布點Ｆｉｇ． ６ Ｔｈｅ ｓｉｔｅ ｍｏｎｉｔｏｒｉｎｇ ｐｏｉｎｔｓ圖 ４ 典型截面示意Ｆｉｇ． ４ Ｔｙｐｉｃａｌ ｃｒｏｓｓ ｓｅｃｔｉｏｎ圖 ５ 典型截面豎向與橫向變形曲線Ｆｉｇ． ５ Ｔｈｅ ｖｅｒｔｉｃａｌ ａｎｄ ｌａｔｅｒａｌ ｄｅｆｏｒｍａｔｉｏｎｃｕｒｖｅｓ ｏｆ ａ ｔｙｐｉｃａｌ ｃｒｏｓｓ ｓｅｃｔｉｏｎ在綜合考慮預測變形值和結構容許變形值的基礎上考慮一定的安全系數，綜合運營安全要求確定變形控制值，并將控制值的 ８０％ 作為報警值，７０％ 作為預警值。 地鐵區間隧道結構變形監測控制指標如表 ４ 所示。表 ４ 隧道結構控制指標Ｔａｂｌｅ ４ Ｃｏｎｔｒｏｌ ｉｎｄｉｃａｔｏｒｓ ｏｆ ｔｕｎｎｅｌ ｓｔｒｕｃｔｕｒｅ ｍｍ控制指標 預警值（７０％ ） 報警值（８０％ ） 控制值（１００％ ）豎向變形 １. １ １. ２ １. ５橫向變形 １. １ １. ２ １. ５３ 既有隧道結構變形實測結果分析３. １ 現場監測方案依據專項設計方案及相關規范要求，施工期間對 １０ 號線隧道結構豎向位移和水平位移進行現場監測。地鐵隧道結構豎向位移采用精密水準儀進行監測，測點布設為 ２０ｍ 等間距監測斷面，直至兩端監測范圍里程。 測點布設在地鐵隧道結構側墻上。如遇沉降縫位置處，在沉降縫兩側加設測點，區間隧道結構沉降共計布設 １５ 個測點（見圖 ７）。地鐵隧道結構橫向位移使用全站儀進行監測，在地鐵隧道結構側墻上布設水平變形測點，測點采用反射棱鏡固定在結構側墻上，測點距道床高度為２ ～ ３ｍ。 結構水平位移測點間距與隧道結構沉降測點相同，均布置在隧道鄰近基坑一側結構側墻上，共布設 １５ 個水平位移監測點。監測自鄰近地鐵區間圍護結構施工開始，至地下結構施工完成止。 監測頻率為基坑開始施工至地下結構施工完成期間，結合運營特點，監測頻率每周≥４ 次。３. ２ 實測結果及數據分析３. ２. １ 豎向變形實測結果分析地鐵區間結構各豎向位移測點累計最大值統計曲線如圖 ７ 所示，豎向累計值最大測點的變化時程曲線如圖 ８ 所示。由圖 ７ 可知，地鐵區間豎向位移較小，施工期間均未超出變形控制值，最大豎向位移測點為 ＳＨ４，最大位移 量 為 下 沉 ０. ９ｍｍ； 最 小 豎 向 位 移 為 下 沉０. ２ｍｍ，最大差異沉降為 ０. ６ｍｍ。由圖 ８ 可以看出，地鐵豎向位移呈先上浮再下沉最后上浮的變化趨勢；既有地鐵豎向位移最大發生在基坑施工過程中，而非基坑施工結束時。３. ２. ２ 橫向變形實測結果分析地鐵區間結構各橫向位移測點累計最大值統計曲線如圖 ９ 所示。由圖 ９ 可知，地鐵區間橫向位移施工期間均未萬方數據９０ 施工技術 第 ４５ 卷圖 ７ 豎向位移測點累計最大值統計曲線Ｆｉｇ． ７ Ｔｈｅ ｃｕｒｖｅ ｏｆ ｔｈｅ ｍａｘｉｍｕｍ ｖｅｒｔｉｃａｌｄｉｓｐｌａｃｅｍｅｎｔ ｏｆ ｍｏｎｉｔｏｒｉｎｇ ｐｏｉｎｔｓ圖 ８ 豎向位移特征點變化時程曲線Ｆｉｇ． ８ Ｔｉｍｅ ｈｉｓｔｏｒｙ ｃｕｒｖｅ ｏｆ ｖｅｒｔｉｃａｌ ｄｉｓｐｌａｃｅｍｅｎｔｏｆ ｆｅａｔｕｒｅ ｐｏｉｎｔｓ圖 ９ 橫向位移測點累計最大值統計曲線Ｆｉｇ． ９ Ｔｈｅ ｃｕｒｖｅ ｏｆ ｔｈｅ ｍａｘｉｍｕｍ ｌａｔｅｒａｌ ｄｉｓｐｌａｃｅｍｅｎｔ超出變形控制值，方向為偏向基坑開挖側，變形呈現中間大兩頭小趨勢，最大橫向位移測點為 ＨＸ８，最大位移量為 ０. ７ｍｍ；最小橫向位移為 ０. ２ｍｍ。４ 結語１）由數值分析計算結果可知，新建基坑施工后，既有 １０ 號線隧道結構的最大豎向變形值為１. １５８ｍｍ，為下沉變形；既有 １０ 號線隧道結構的最大橫向變形值為 １. ４１６ｍｍ，偏向基坑開挖側。２）由現場實測數據分析可知，地鐵區間豎向位移和水平位移均較小，施工期間均未超出變形控制值，最大豎向位移量為下沉 ０. ９ｍｍ，最大差異沉降為 ０. ６ｍｍ。３）地鐵豎向位移變化趨勢為先上浮再下沉最后上浮的變化趨勢，受基坑開挖卸載、結構加載過程影響明顯；既有地鐵豎向位移最大發生在基坑施工過程中，而非基坑施工結束時，施工期間應該加強監測。４）由現場實測數據分析可知，地鐵區間橫向位移施工期間均未超出變形控制值，方向為偏向基坑開挖側，變形呈現中間大兩頭小趨勢，最大橫向位移量為 ０. ７ｍｍ。５）對比數值分析結果和現場實測結果可以看到，實際施工監控量測數據與施工前數值分析結果基本一致，說明預測的可靠性，風險前評估預測分析結論基本可以客觀、如實地反映施工過程中各部位的情況，較為準確。參考文獻：［ １ ］ 戚科駿，王旭東，蔣剛，等． 臨近地鐵隧道的深基坑開挖分析［Ｊ］． 巖石力學與工程學報，２００５，２４ （Ｓ２）：５４８５?５４８９．［ ２ ］ 劉熙媛，閆澍旺，竇遠明，等． 模擬基坑開挖過程的試驗研究［Ｊ］． 巖土力學，２００５，２６（１）：９７?１００．［ ３ ］ 何世秀，韓高升，莊心善，等． 基坑開挖卸荷土體變形的試驗研究［Ｊ］． 巖土力學，２００３，２４（１）：１７?２０．［ ４ ］ 劉純潔． 地鐵車站深基坑位移全過程控制與基坑鄰近隧道保護［Ｄ］． 上海： 同濟大學，２０００．［ ５ ］ ＨＵ Ｚ Ｆ，ＹＵＥ Ｚ Ｑ，ＺＨＯＵ Ｊ，ｅｔ ａｌ． Ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ａｄｅｅｐ ｅｘｃａｖａｔｉｏｎ ｉｎ ｓｏｆｔ ｓｏｉｌｓ ａｄｊａｃｅｎｔ ｔｏ ｔｈｅ Ｓｈａｎｇｈａｉ ｍｅｔｒｏｔｕｎｎｅｌｓ［Ｊ］． Ｃａｎ． Ｇｅｏｔｅｃｈ． Ｊ． ／ Ｒｅｖ． Ｃａｎ． Ｇｅｏｔｅｃｈ． ， ２００３，４０（ ５）： ９３３?９４８．［ ６ ］ 曾遠，李志高，王毅斌． 基坑開挖對鄰近地鐵車站影響因素研究［Ｊ］． 地下空間與工程學報，２００５，１（４）：６４２?６４５．［ ７ ］ 蔣洪勝，侯學淵． 基坑開挖對臨近軟土地鐵隧道的影響［ Ｊ］．工業建筑，２００２ （５）： ５３?５６．［ ８ ］ 程斌，劉國彬，侯學淵． 基坑工程施工對鄰近建筑物及隧道的相互影響［Ｃ］ ／ ／ 第九屆全國結構工程學術會議論文集第Ⅲ卷． ２０００．青島新機場航站樓 Ａ 指廊第一段主體結構封頂２０１６ 年 １０ 月 １３ 日 １２ 點 １８ 分，伴隨著最后一方混凝土澆筑到位，由中建三局承建的青島新機場航站樓 Ａ 指廊第一段主體結構正式封頂，為航站樓網架結構施工的全面展開奠定了堅實的基礎。 到目前為止，新機場建設累計完成投資 ６２． ７ 億元，占總投資概算的 １７． ４％ 。 其中，２０１６ 年度累計完成投資額 ２２． ２３ 億元，占年度投資計劃的 ２８％ 。 航站區工程，除受高地鐵影響區域外，樁基工程全面完成。目前，Ａ 指廊和大廳高地鐵影響區以西區塊率先完成“ ± ０”施工，沖出地面轉入地上主體結構施工階段。 到 １０ 月底，Ａ 指廊將完成主體混凝土結構封頂。 除 Ｃ 指廊外，其余指廊將全部完成“ ± ０”施工。年底完成航站樓（非軌道交通影響區）主體結構施工的 ５０％ 以上。 飛行區工程，正在全面推進土石方和地基處理工作。 計劃年底完成除碧溝河、高地鐵影響區外的土石方、地基處理工程。 綜合交通工程，換乘中心（ＧＴＣ）已完成“ ± ０”節點施工，正在推進 ＧＴＣ 地上主體結構土建混凝土施工。 計劃年底完成停車樓（非高地鐵車站影響區域）混凝土工程施工。 計劃 ２０１７ 年 ３ 月完成地下結構施工。
