哈爾濱地鐵人防改建工程施工監測技術研究

文檔作者：段寶福，翟成波，李洪春，翁現合文檔來源：山東省土木工程防災減災重點實驗室		點 擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大?。?283.77 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

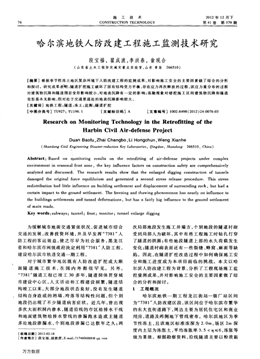

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：283.77 KB 共4頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：基坑開挖施工對鄰近運營地鐵隧道變形影響…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

76施工技術CONSTRUCTl0N TECHNOLOGY2012年12月下第41卷第379期哈爾濱地鐵人防改建工程施工監測技術研究段寶福，翟成波，李洪春，翁現合(山東省土木工程防災減災重點實驗室，山東青島 266510)【摘要]根據季節性凍土地區復雜環境下人防改建工程的監測成果，對影響施工安全的主要因素做了綜合的分析和探討。研究成果表明：隧道擴挖施工破壞了原有結構受力平衡，存在應力再次釋放的過程，該應力重分布的過程對建筑物沉降和隧道圍巖變形影響較小，對地表沉降有一定的影響；凍融現象對暗挖施工區間建筑物沉降和隧道變形基本無影響，但對處于交通要道處的地表沉降影響較大?！娟P(guān)鍵詞]地鐵工程；隧道；凍土；監測；隧道擴挖【中圖分類號】TU927；TUl96．1 【文獻標識碼】A 【文章編號j 1002-8498(2012)24-0076-03Research on Monitoring Technology in the Retrofitting of theHarbin Civil Air-defense ProjectDuan Baofu，Zhai Chengbo，Li Hongchun，Weng Xianhe(Shandong Civil Engineering Disaster—reduction Key Laboratories，Qingdao，Shandong 2665 1 0，China)Abstract：Based on珥onitoring results on the retrofitting of air—defense projects under complexenvironment in seasonal frost zone，the key influence factors on construction safety are comprehensivelyanalyzed and discussed．The research results show that the enlarged digging construction of tunnelsdamaged the original force equilibrium and generated a second stress release procedure．This stressredistribution had little influence on building settlement and displacement of surrounding rock，but had acertain impact to the ground settlement．The freezing and thawing phenomenon has nearly no influence tothe buildings settlements and tunnel deformations，but has afairly big influence to the ground settlementof main roads，Key words：subways；tunnel；frost；monitor；tunnel enlarge digging為緩解城市地面交通緊張狀況，促進城市綜合交通的發展，改善投資環境，并及早發揮“7381”人防工程的客運效益，使之盡早為社會服務，黑龍江省和哈爾濱市兩級政府決定利用“738l”人防工程，建設哈爾濱市軌道交通一期工程。對于城市繁華地區既有人防改造擴挖成大斷面隧道施工技術，在國內外都很罕見。另外，“7381”隧道工程已竣工30多年，隧道洞體貫穿城市建設中心區，人文活動和工程建設頻繁，隧道結構竣工以來，大部分地段狀態良好，沒有發生隧道．結構自身造成的坍塌、垮落等結構性問題，但個別地段仍出現了不少隧道病害癥狀。近幾年，曾出現多次大面積洞內滲水，隧道沿線的市區給排水干線和地面建筑物給排水管線的滲漏跑水造成主隧道多處地段滲漏水，個別地段滲漏已達數年之久；兩[收稿日期]2012-02—18[作者簡介]段寶福，副教授，E—mail：7174606888@qq．eom次局部地段發生施工井塌方，個別地段的隧道襯砌受到局部人為破壞，其中有些工程施工時鉆孔打穿了隧道的拱圈；有些地段隧道上部的永久荷載發生變化；隧道襯砌表面還有一些裂縫、蜂窩、麻面等缺陷。因此，在隧道擴挖改造過程中如何確保施工安全和施工進度成為本項目面臨的挑戰。本文以哈爾濱人防改建工程為背景，分析了工程現場施工監控量測成果，并對影響施工安全的主要因素做了綜合的分析和探討。l工程概況哈爾濱地鐵一期工程龍江街站一煙廠站區間為“7381”人防改建區段，該區間位于哈爾濱市繁華的東大直街道路下，周邊主要為居民住宅區和商業用房，道路及兩側地下管線密布。哈爾濱地區為季節性凍土，且該地區標準凍深為2．Om，場區2m深度內土層為凍脹土，平均凍脹率3．5(∞≤6，凍脹等級為Ⅲ級。根據勘察資料，沿線隧道主要以粉質黏萬方數據段寶福等：哈爾濱地鐵人防改建工程施工監測技術研究 77土為主，局部地段有砂層，圍巖級別均為Ⅵ級。地下水為孔隙微承壓水和承壓水，局部地段上部土層由于管線滲漏存在上層滯水，會對區間隧道造成滲漏。原有洞體多年未使用，垃圾、淤泥遍布，最深的積水處達1m。該項目工期緊，地質條件復雜，氣候環境惡劣，可借鑒的同類工程施工經驗較少，所以在施工中存在很大難度。在暗挖區間SKll+748．63l—SKl2+306．520內，結合洞身圍巖條件，根據“7381”隧道內凈空斷面與地鐵隧道設計斷面關系，采取單側擴挖(CD工法)和雙側擴挖(CRD工法)相結合的施工方法，擴挖后及時噴射混凝土和安裝鋼拱架，重新布設收斂和拱頂監測點并加強監測。2 監測方案既有人防擴挖施工時拆除原有結構施工難度大，對邊墻和底層擾動較大，一旦出現結構性問題，對臨近地表及建筑物的影響較難控制。由于工程所處的地理位置和地質條件，加之既有隧道已經建成30余年，受當時施工水平的限制，結構施工縫較多，且混凝土質量離散性較大，容易受到地下水的侵蝕。這些難點都對工程本身的施工控制提出了更高的要求。因此必須密切注意隧道變化，加強隧道監控量測工作。針對以上問題，除根據相關標準分別開展了對建筑物沉降、地表沉降、拱頂沉降、圍巖收斂等監測工作外(見表1)，在隧道破拆施工時加密了地表沉降和隧道內部的各項量測工作，密切注意隧道變形特性；在凍土融化和雨季到來時加大了建筑物和地表沉降以及地下水位的觀測工作?，F(xiàn)場監測采用整體控制和局部監測相結合、定期監測與連續監測相結合的方法。根據監測成果分析監測工作的不足之處，通過改進工作方法促使監測成果能更好地反映施工實際效果。測點布置如圖1所示。3監測結果分析按照方案設計要求，分別對建筑物沉降、地表沉降、隧道拱頂沉降和收斂項目進行監測。根據現場情況的不同選擇具有代表性的測點分析。DlG17遼 圖例陽G建筑物沉降點街D地表沉降點b隧道監測點布置圖1測點布置示意Fig．1 Arrangement of monitoring points3．1建筑物沉降對于建筑物沉降觀測，采用高精度水準儀對其進行了觀測。從圖2可以看出，3個測點的累計變形量均不大，并且在4—6月土體解凍時沒有發生明顯的沉降，說明凍融現象對建筑物沉降基本無影響。從圖3可以看出，監測點在擴挖前后的變化量均在允許范圍以內，說明隧道擴挖對建筑物沉降影響較小。分析原因，建筑物設計施工時對該地區的凍融現象已有考慮；另外既有隧道已建成30余年，開挖之初的擾動土體早已穩定；擴挖施工采用暗挖法施工，僅對隧道邊墻和仰拱進行局部機械破除，土體擾動范圍較小。3．2地表沉降對于地表沉降觀測，仍然采用高精度水準儀進行觀i貝0。從圖4中可以看出，隧道擴挖施工掌子面離測點較近時對地表沉降有一定的影響，在擴挖施工之后的短時間內有明顯的下沉趨勢，而后又漸漸趨于穩定。隧道擴挖施工時不可避免地?cái)_動了地下巖土體；破拆掉部分既有隧道防護結構以及仰拱的開挖都破壞了隧道結構原有的受力平衡體系，出表1隧道監測項目Table 1 Tunnel monitoring items萬方數據78 施工技術 第4l卷時間／(年一月一日)圖2建筑物測點沉降．時間曲線Fig．2 Settlement-time curves of building擴挖面離監測點的距離／m一40 一20 0 20 40曼4#j礦一8血{暨癡圖3擴挖前后建筑物沉降變化曲線Fig．3 Effect of enlarge excavation to building現應力重分布的過程，形成一定的旎工影響范圍，并波及到地表，出現施工沉降槽。但由于隧道內部新的支護體系與隧道圍巖在短時間內就能形成新的受力體系，且隧道圍巖應力釋放逐漸完畢，隧道結構受力很快便趨于穩定，地表沉降亦隨之逐漸穩定且累計變形量不大。擴挖面離監測點的距離^n25—20一15一10—5 o 5 10 15 20一‘ ≯名蚓 —茲／鑫嗡 —卜D17P?！?世30---41-D9蛙圖4擴挖對地表沉降變化影響曲線Fig．4 Effect of enlarge excavation to surface從圖5可以看出，監測測點均在4月中下旬之后出現沉降速率增大的現象。這主要是由于當?shù)貧鉁鼗嘏?，地表出現了凍融現象，加之雨水充沛，地處要道路面活荷載較大。另外，在修建城市給排水管道等工程時，由于施工質量的問題，在個別路段下方存在土體不密實甚至留有空洞的現象。隧道擴挖時該部分土體被擾動，襯砌背后一些空隙逐漸閉合，導致地表出現了較大的沉降。時間／(年一月～日)N口nN女口noh目一h目一。。NNo一一No一一Nno—NNJnn目々々々””∽∽t^∞口口ooooooooooooooooooooooooooooooo三￡蛔逝避圖5地表測點沉降·時間曲線Fig,5 Settlement-time curve of surface3．3拱頂沉降和隧道收斂由圖6和圖7拱頂沉降和隧道收斂的觀測結果可以看出，隧道擴挖施工對這兩者都有一定的影Ⅱ向，變化曲線都在短時間內出現了急劇變化的階段，但累計變形量較小。以測點LYl5為例，在4月上旬時該點拱頂和收斂觀測值在短期內變化比較大，尤其是收斂速率出現了急劇增大的過程，之后又很快趨于穩定。分析原因是因?yàn)閿U(kuò)挖施工拆除了部分隧道邊墻和仰拱，并在臨近圍巖中形成新的塑性區，使地下巖土體原有的物理力學平衡發生調整和轉化，達到新的平衡狀態和穩定狀態；加之該處出現了滲水現象，土體強度降低，導致該監測點處出現變化速率急劇增大的現象。監測信息反饋之后，施工方及時架設鋼拱架、暖射混凝±做了支護，而后圍巖位移又漸趨于穩定。時間／(年一月一日)跫g=竺跫g g蘭昌昌害竺早萃莘翠亭翠呂答翠翠翠翠壹圭壹魚圭圭2I魚呈魚壹宴咼舄昌昌昌舄蜀￡昌舄昌￡g{咖{啦媾圖6拱]頁測點沉降-時間曲線Fig．6 Settlement-time curve of vault4 結語晗爾濱地鐵一期“738】，，人黲隧道改建工程監控量測的研究成果如下。1)隧道擴挖施工時，不僅破除了原有支護結構，還擾動了隧道臨近巖體，破壞了原有結構受力平衡，存在應力再次釋放的過程。在架設臨時支撐(下轉第86頁)萬方數據施工技術 第41卷例2％，溶液流速控制在1．5m3／h；泥砂分離器的篩網選擇除砂的分離料度為d。=0．060mm級別；篩分出的碴料含水率<30％；凈化后的純泥漿的密度<1．29／cm3。帶式壓濾機的兩個氣缸調節，工程實踐中，氣缸壓力為2．2～2．5MPa較佳，壓出的泥餅厚度10～15ram，既能保護好濾布，又能有合適的效果。2．6正常運行 。經過聯合調試后，各個設備的處理能力同步，絮凝劑比例適當，就可以將設備參數穩定下來，由設備全自動處理泥漿；日常安排一個工人定時添加絮凝劑；觀察泥漿變化，微調設備參數和管道閥門。組合式泥漿處理系統如圖4所示。盡量安裝在場地中間，可以方便收集各處的泥漿；晚上進行混凝土澆筑時，泥漿從各個樁機探槽抽到儲漿池統一存放，白天統一處理，開機約9一lOh，進度高峰期處理12～14h。反應桶} 三漿流‰凈翳 × b絮一 ．菇器嚼瞞 I 10 000 4 000 6 000a平面布置b立面圖4組合式泥漿處理設備平面Fig．4 Plan of slurry treatment equipment3 結語采用組合式泥漿處理設備，每處理1m3泥漿的絮凝劑成本約2．4元，設備運行的電費成本約5～7元；泥砂分離器和帶式壓濾機，按正常運行，設備攤銷合約0．34元／m3；濾網等攤銷約0．05元／m3；泥砂分離器和帶式壓濾機安裝拆卸費用約5 000元，三級沉淀池直接費約12 000元。本項目組合泥漿處理系統，已處理泥漿50 000m3，成本折合為50萬元；而泥漿罐車外運的當?shù)貎r(jià)約為30元／m3，成本約150萬元；故使用泥漿處理系統，節約成本約100萬元。參考文獻：【1]繆林昌，劉松玉．環境巖土工程學概論[M]．北京：中國建材工業出版社，2005．[2] 周紅波，陳竹昌．施工規范對鉆孔樁泥漿性能規定與分析[J]．施工技術，2006，35(1)：4l_43．[3] 周光強，丁鋒，蘭斌，等．蘇通大橋鉆孔優質泥漿制備技術[J]．施工技術，2005，34(s1)：190—193．[4]洪蔚，侯世金．鉆孔廢棄泥漿處理管理要求綜述[J]．鐵道勞動安全衛生與環保，2009(5)：264-266．(上接第78頁)時間玎年o。In —t"4 No寸目Ino o 0o o oo o oN N N-月g鏨占一oN一日1口no oo oN f-q圖7收斂測點位移·時間曲線Fig．7 Settlement-time curve of convergence體系后，該應力重分布的過程對建筑物沉降和隧道變形影響較小，對地表沉降有一定的影響。2)隧道擴挖施工時，凍融現象對交通要道處的地表沉降影響較大，對建筑物和隧道圍巖變形影響較小。3)臨時鋼支撐的架設對拱頂沉降和地表沉降的控制效果較好，可有效地抵制隧道變形，表明臨時支護措施是及時和安全的。參考文獻：[1] 張頂立，黃俊．地鐵隧道施工拱頂下沉值的分析與預測[J]．巖石力學與工程學報，2005，24(10)：1703—1707．[2] 胡學兵，馬建清，李勇，等，密集建筑群下城市淺埋大跨隧道設計研究[J]．公路交通技術，2007(s1)：91-95．[3] 李二兵，王鏑，王源，等．城市復雜條件下淺埋大跨雙連拱隧道施工變形監測與控制[J]．巖石力學與工程學報，2007，26(4)：833—839．[4] 劉泉聲，白山云，肖春喜，等．基于現場監控量測的龍?zhí)端淼朗┕て趪鷰r穩定性研究[J]．巖石力學與工程學報，2007，26(10)：1982—1990．[5] 王夢恕．地下工程淺埋暗挖技術通論[M]．合肥：安徽教育出版社，2004．[6] 二灘水電開發有限責任公司．巖土工程安全監測手冊[M]．北京：中國水利水電出版社，1999．[7] 袁勇，王勝輝，杜國平，等．雙連拱隧道支護體系現場監測試驗研究[J]．巖石力學與工程學報，2005，24(3)：480-484．∞N-co_o—oN 寸oI寸olo—oN _【一I寸oIo—oN onI呂lo—oN 母oI∞oIo—oN cl刪90_0一oNo1七o4弓七1。Pg
