富水粉細砂地層地鐵隧道動態化注漿施工技術

文檔作者：劉軍1 路岡2 薛洪松2 文檔來源： 1．北京建筑大學土木與交通工程學院 2．北京建工土木工程有限公司		點 擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大?。?1.63 MB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.63 MB 共5頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：廣州地鐵9號線深基坑工程巖溶地質風險控…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

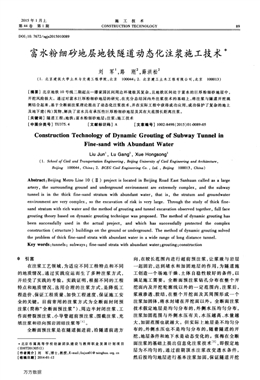

2015年1月上第44卷第l期施工技術CONSTRUCTl0N TECHNOLOGY 89DOI：10．7672／8舒82015010089富水粉細砂地層地鐵隧道動態化注漿施工技術木劉 軍1，路 岡42，薛洪松2(1．北京建筑大學土木與交通工程學院，北京 100044；2．北京建工土木工程有限公司，北京 100013)[摘要】北京地鐵10號線二期起點一潘家園區間周邊環境極其復雜，且地鐵區間處于富水的巨厚粉細砂地層中，開挖風險極大。通過對富水巨厚粉細砂地層的研究，在充分總結國內外注漿技術的基礎上，將注漿與隧道開挖觀測結合起來，基于全斷面注漿理論提出了動態化注漿技術，并在實際工程中獲得成功應用，成功保護了復雜的地上及地下建(構)筑物，解決了富水具有承壓性巨厚粉細砂地層及其在大范圍長距離注漿。[關鍵詞]隧道工程；地鐵；富水粉細砂地層；注漿；施工技術[中圖分類號]Tu375．4 [文獻標識碼】A [文章編號】1002．8498(2015)0l-0089m5Construction Technology of Dynamic Grouting of Subway Tunnel inFine．sand with Abundant WaterLiu Junl，Lu Gan92，×ue H0ngsOn92(1．＆^ooz妒C西以口nd zh，唧on口￡ion E昭i，leeri增，Be咖曙№i口e稻渺礦c如甜E昭i腫e^昭肌d ArcJl如ectu陀，曰e咖昭 100044，C^；nⅡ；2．丑凹G C硎E增z乃eering c0．，厶d．，丑P咖增 100013，儺i陽)Abstract：Beijing Metro Line 10(Ⅱ)project is located in Beijing Road East Sanhuan called as alargeartery，the surmunding ground and underground environment are extremely complex， and the subwaytunnel is in the thick fine-sand stratum with abundant water， that is， the stratum and groundwaterenVironment are VeIy complex， so the excavation of risk is veI-)r 1arge． Thmugh the study of thick fine—sand stratum with“ch water and the method of grouting and tunnel excavation obsenred together，fhU fhcegrouting theoIy based on dynamic grouting technique was proposed． The method of dynamic grouting hasbeen successfhUy used in the actual pn曬ect， and which has successfhlly pmtected the complexconstmction(structure)buildings on the gmund or undergmund． The method of dynamic gmuting solvedthe problem of thick fine—sand strata with abundant water in a wide range of long distance tunnel．Key words：tunnels；subways；fine-sand strata with abundant water；grouting；constnlction0 引言在注漿工藝領域，為適應不同工程特點和不同的地質情況，通過實踐應運而生了多種注漿方式，并經受了實踐的考驗。實踐證明，根據不同的工程特點和地質情況，選用合理的注漿方式，是降低工程造價、保證工程質量、加快工程速度、保證施工安全的關鍵。目前常用的注漿方式為全斷面封閉預注漿(簡稱“全斷面預注漿”)、周邊半封閉注漿、工作面劈裂預注漿、小導管超前預注漿、圍截注漿、充填注漿和徑向圍巖固結注漿等¨J。全斷面預注漿是在隧道掘進前，沿隧道前進方s北京市屬高等學校創新團隊建設與教師職業發展計劃項目(1DH‘r20130512)[作者簡介】劉軍，博士，教授，E-mail：liujun01@tsinghua．org．cn[收稿日期】2014加l·12向，在較長范圍內進行超前預注漿，讓漿液與巖層一起固巖，達到堵水和加固地層的作用，為隧道施工創造一個場地干燥、土體自穩性較好的條件，以滿足施工需要。全斷面預注漿鉆孔分布在整個開挖面內及開挖輪廓線以外的一定范圍內，注漿后，漿液滲透、膠結，在整個開挖面及其周?chē)纬梢粋€(gè)注漿加固體，將水封堵在開挖面以外。全斷面注漿技術假定地層是均勻分布的，外側水壓均勻分布，注漿加固范圍與外側水壓有關，水壓越高、水量越大，加固范圍也就越大。但實際E地層是不均勻分布的，外側水壓也不是均勻分布的，隨著隧道的開挖，地層條件和地下水是動態變化的。張梅在全斷面注漿的基礎上提出信息化注漿技術悼J，即假定地層為不均勻的，通過前期頂水注漿改變透水條件，然后按均勻地層進行基本注漿加固，保證隧道開挖萬方數據施工技術 第44卷安全的基本要求，最后對水量大、水壓高區域強化注漿。城市地鐵隧道與山嶺隧道、煤礦隧道有著本質區別，城市地鐵隧道不僅要保護隧道開挖及結構本身的安全，還要保護周邊環境的安全，因此難度較大，特別是在處理富水具微承壓性的粉細砂層難度更大。由山嶺隧道提出的信息化注漿技術不能完全適用于城市地鐵隧道；另外，從目前的注漿止水研究與應用情況來看，注漿止水均是針對局部進行的，如山嶺隧道穿越斷層破碎帶、城市地鐵隧道穿越風險點等¨1。北京地鐵10號線起點一潘家園區間右線長度為497m，左線長度為785m，總長度超過lkm，如此大規模的注漿止水加固且隧道穿越復雜的周邊環境，在國內外城市軌道交通領域均極為罕見，在這種情況下，很難采用一般的注漿方法。眾所周知，隧道開挖是動態變化的，主要指隧道開挖中地層是不斷變化的而且也是不均勻分布的，另外地下水也是不斷變化的，因此應以動態化的理念進行注漿加固，即根據地層地下水情況，注漿方式方法、注漿漿液、注漿參數等不是一成不變的，而應通過隧道開挖觀測，進行局部補強注漿、改變注漿方法，以消除盲區并指導下一循環注漿，從而達到最佳的注漿效果，保證隧道開挖及結構本身和周邊環境的安全。本文以北京地鐵10號線起點一潘家園站區間為例，探討了動態化注漿在該區間施工橫通道及正線區間的成功應用，獲得了可觀的社會效益和經濟效益，對類似工程具有很好的指導意義。1 工程概況北京地鐵10號線起點一潘家園站區間起點設在勁松站南端，與既有10號線一期區間連接，中段下穿東三環，區間終點為潘家園車站。左線起訖里程為K24+361．340一K25+146．734，長度為785．395m；右線起訖里程為K24+650．000一K25+147．050，長度為497．05m。區間采用礦山法施工，隧道頂覆土17．5～18．5m，單線單洞斷面形式，復合式襯砌。本區間土層分布自上而下依次為人工堆積層(Q。。)、第四紀全新世沖洪積層(Q：“郵’)、第四紀晚更新世沖洪積層(QBl+叫)3大類，穿越的地層主要是：⑥粉質黏土、⑥：粉土、⑦，粉土、⑦：粉細砂、⑦。中粗砂，粉細砂層呈連續分布；場地地下水類型分別為潛水(二)和層間潛水(三)；其中潛水(二)含水層為④：粉土層、④，粉細砂層和④；圓礫層，主要接受側向徑流補給，以側向徑流、向下越流補給層間潛水及人工開采的方式排泄；層間潛水(三)含水層為⑦。中粗砂層、⑦：粉細砂層和⑦，粉土層，具有微承壓性，主要接受側向徑流和越流補給。地層及地下水情況如圖1所示。圖l地層及地下水情況Fig．1 S0il Iayer and undergrOund water從區間所處的工程與水文地質情況來看，工程所處區域位于永定河沖積扇的漏斗區域，地下水十分豐富，隧道拱頂上為巨厚富水粉細砂層、隧道穿越的地層以粉細砂地層為主，地下水具有一定的承壓性。在豎井開挖過程中，豎井側壁開洞的涌水、涌砂現象極為嚴重，涌水量達到110m3／h，每開挖50cm涌砂量達到45m3，經水壓監測，壓力值達到0．22MPa。富水狀態下的粉細砂具有一些特殊的工程性質，富水粉細砂具有剪脹性、液化性等特點，且遇水即飽和，使得其工程性質極差、止水加固處理難度也極大。該區間位于北京市東三環，周邊的地上、地下環境極其復雜，且地鐵區間處于富水巨厚粉細砂地層中，地層、地下水環境復雜，且無地面降水施工的條件，降水不具有可行性，開挖風險極大。2動態化注漿基本理念與方法動態化注漿技術，就是要求在工程實施的設計和施工環節都遵從動態化的理念。在地鐵隧道等線性工程地質體中，巖土介質本身及在縱向上往往存在很大的差異性，特別是工程地質條件復雜多變的區域，隨著工作面的推進，各種地質參數和因素的時空變化性更加顯著，因此工程巖土體的性質是高度動態化的。如果整個施工過程只遵循原始的注漿設計和施工方案，勢必會造成存在安全隱患或材料浪費等不利因素。所以，在隧道開挖施工過程中，變更調整原始注漿設計方案，做出動態調整，獲得更合理、更有效、更安全的注漿方案。動態化注漿在注漿前，根據地層及地下水情況將整個注漿范圍分為3個區域，即止水區、止水加固區及加固區。止水區為最外圍注漿，主要作用為止萬方數據劉 軍等：富水粉細砂地層地鐵隧道動態化注漿施工技術 9l水，根據地下水情況，可施做單層止水區或多層止水區；止水加固區，具有一定止水能力且具有一定加固作用，可根據地下水情況將該區分為以止水為主或以加固為主的區域，該區分布在止水區內；加固區為單純的加固，主要作用為固結松散土層，便于隧道開挖。結合實際工程中的具體操作和運用情況，將動態化注漿概括為4個方面：止水超前、成環加固、勤觀測、動態補漿。動態化注漿技術從勘察、設計、施工、監測監控的并行性、反饋性加以綜合考慮，將開挖與注漿觀測結合起來，具有顯著的工程意義。2．1 止水超前根據地質勘探資料或超前探水，當掌子面前方存在高壓富水區，可能出現較大規模涌水、突水，對隧道結構和施工安全構成威脅，并可能引起地面沉降甚至塌陷危及地面建筑物。止水超前，即對隧道斷面周?chē)囊欢紊疃葍?nèi)進行注漿堵水，在開挖區域周邊形成隔水帷幕，以防止地下水滲流破壞注漿層給隧道施工帶來風險。2．2成環加固成環加固是指各單孑L注漿區域有一定的重疊區(見圖2)。注漿孑L的間距應在注漿影響的有效直徑內，使得單孔注漿區域能有效搭接，形成重疊區，從而保證加固的均勻性。圖2成環加固示意Fig．2 Ring reinfbrcement若注漿范圍內或界面處有粉土、黏性土層，則應充分考慮毛細水的影響，注漿孔間距應適當加密，以保證注漿效果。2．3勤觀測最初設計方案確定后，其可靠性和合理性必須通過工程實踐檢驗。勤觀測是動態化注漿的一個重要環節，每一循環注漿完畢后，在隧道開挖中要進行注漿效果檢查、掌子面土層與地下水情況觀察、掌子面前方土層與地下水的超前探測、隧道初期支護的滲水情況觀察、隧道凈空收斂及拱頂下沉的觀測等工作。2．4動態補漿隧道開挖過程中通過對注漿效果及巖土層性質的觀測，提出新的注漿要求，以此為依據對注漿設計方案進行優化調整。對注漿方案的調整內容很多，理論計算的擴散半徑是基于地層均勻的假設得到，實際工程中相差較大，這就要求施工過程中根據巖土性質的變化、參考單孔注漿試驗的結果，適當調整孔距及注漿孑L的方位布置。根據地層變化，在地下水豐富、巖土體性質軟弱的區域增加注漿孔數量，或根據地層中含水層及軟弱層厚度及方位變化，根據預先制訂的方案，對可能存在的注漿盲區或薄弱環節進行二次或多次注漿；通過觀測結果進行局部區域的加強注漿；根據超前探測情況，進行超前補充注漿或調整漿液；在地下水不豐富、巖土性質趨于穩定的區域，在保證安全的情況下，謹慎適當減少注漿孔，以節省注漿材料，加快工程進度。3動態化注漿施工過程3．1試驗段動態化注漿鑒于工程自身和周邊環境的復雜性，先選擇在具有代表性的地段進行注漿試驗，本次試驗段為施工橫通道。由于承壓水壓力為0．22MPa，可不單獨設置止水區，另外根據三維數值模擬確定加固范圍為開挖輪廓線外2m，分為止水加固區和加固區，如圖3所示。圖3加固范圍示意Fig．3 ReinfOrcement range1)止水加固區 無側限抗壓強度0．5一O．8MPa，滲透系數≤1．o x10～cm／s。2)加固區 無側限抗壓強度0．3～0．5MPa，以保證掌子面不發生塌方、流砂。3．1．1注漿孔布置在注漿中，根據孑L位布置設計圖在豎井井壁上用紅油漆標出注漿孔位，采用跟管鉆機成孔，用角規、吊錐控制鉆桿水平角和仰角，鉆進過程中不斷糾正鉆桿角度，確保形成咬合的終孑L效果，以達到成環加固的目的。鉆孔孔位偏差≤2cm，成孑L偏斜率控制在1％以內。3．1．2注漿實施注漿順序應先進行輪廓外圍止水加固，然后進萬方數據92 施工技術 第44卷行隧道內圈注漿；從上向下，從無水到有水的順序進行。為防止竄漿，采用跳孔注漿的方式進行。采用袖閥管注漿方案，漿液為水泥一水玻璃漿液，單根袖閥管注漿采用分段注漿，分段長度為0．3m。根據施工情況掌握終灌標準：在注漿終壓下，吸漿量<1～2L／min，穩壓15min結束注漿或臨孑L發生較嚴重的冒漿。3．1．3開挖觀測粉細砂地層注漿可注性差，特別是在富含地下水的粉細砂層，雖然采取了袖閥管注漿方法，由于地層的變化，很難保證整個注漿止水區域“密不透水”。因此，通過隧道開挖過程中的觀測，指導下一循環的注漿或發現注漿薄弱環節及時進行補充注漿具有極為重要的作用。1)開挖前測試注漿完成，待漿液凝固后進行壓水試驗和鉆孔取芯，檢驗土體透水性和抗壓強度，以分析判斷進行補充注漿或進入隧道開挖階段。經測試，滲透系數K=4．3×10～cm／s；通過鉆探取樣測得加固體無側限抗壓強度達到0．54MPa。根據測試結果分析，可以進行隧道開挖。2)開挖中觀測觀測可采用目測、拍照、鋼尺、洛陽鏟、鉆孔取芯、釬探等方式。觀測目的為：①根據觀測結果，研究確定下一個循環注漿方法；②判斷需要進行區域補強的位置，研究確定區域補強的方法。每一循環注漿完畢后，在隧道開挖中進行了注漿效果檢查、掌子面土層與地下水情況觀察、掌子面前方土層與地下水的超前探測、隧道初期支護的滲水情況觀察、隧道凈空收斂及拱頂下沉的觀測等工作；水平袖閥管注漿由于鉆孑L的角度問題在側墻易出現盲區，雖然采取了消除盲區的鉆孔，但仍然難以“加固成環”，在采取了多次補充注漿后，避免了流砂出現，保證了止水加固效果；另外通過觀測，發現了局部初期支護結構滲水，通過補償注漿方法解決了該問題，從而達到滿意的注漿效果，為正線開挖奠定了基礎。3．2正線區間動態化注漿施工橫通道的地層條件與正線區間類似，但仍然有不同的地方，正線區間的注漿應根據試驗段情況及工程地質、水文地質的變化進行調整，從而實現動態化注漿。經過在施工橫通道進行的袖閥管注漿試驗段施工的實踐證明，水平注漿存在注漿機難以達到的注漿角度問題，邊墻兩側易出現注漿盲區。另外，經橫通道開挖揭露的地層情況，正線上臺階有一半處在粉細砂層中，拱頂附近為粉質黏土層，地層較穩定；正線下臺階均處在粉細砂層和中粗砂層中，地層不穩定，但地層可注性較好。從試驗段注漿止水情況來看，除了側墻進行補充注漿外，整體止水加固情況良好，漿液呈脈狀、斑狀、大的團塊狀，復合土體的強度較高，無滲漏水情況；結合正線區間地層情況，從經濟角度分析正線區間的加固強度調整為：1)注漿止水區域1 無側限抗壓強度0．3～0．5MPa，滲透系數≤1．0×10～cm／s。2)注漿止水區域2 無側限抗壓強度0．2～0．3MPa，以保證掌子面不發生塌方、流砂為宜。上臺階共布設注漿孔62眼，其中內側10眼布設于掌子面上，注普通硅酸鹽水泥．水玻璃漿液，以保證開挖過程中掌子面不坍塌；其余52眼布設于襯砌外輪廓線外2m和內lm區域范圍內，為隧道周邊的重點止水區域，注超細水泥-水玻璃漿液；上臺階全斷面內設置3個檢查孑L，以檢查注漿完成后的注漿效果，注漿孔布置如圖4所示。圖4注漿孔布置Fig．4 Layout Of grOuting hole此外，為彌補兩側注漿盲區，采用以一定角度長、短管相結合的方式打設。正線區間下臺階采用后退式垂直袖閥管注漿。為消除注漿盲區，達到更好的止水加固效果，將臨時仰拱作為水平止?jié){墻，在臨時仰拱上方進行向下放射型注漿(見圖5)，以外圍加密布孑L，中間可適當將布孑L間距放大，既能減少漿液浪費又能形成一個封閉的隔水帷幕。圖5 放射型鉆孔及水平止?jié){墻剖面Fig．5 Pronle 0f radial drining and hOrizontalgrOuting stOpping waU下臺階可不分注漿段，只要保證開挖面滯后注萬方數據劉 軍等：富水粉細砂地層地鐵隧道動態化注漿施工技術 93漿位置5m即可，因此上臺階注漿時，人員可轉入下臺階開挖，只要上、下臺階距離保證在20m以上就可滿足施工需要，這樣既不造成窩工現象，又能保證工期，下臺階可保證連續施工。正線區間上臺階動態注漿過程及隧道開挖觀測內容與試驗段類似，在此不再贅述。土層及初期支護未見滲水現象，土體總體止水加固效果良好。根據試驗段總結提出的動態化注漿技術在正線施工中得到了良好應用，在該技術指導下的正線注漿施工保證了良好的止水、加固效果，確保了隧道開挖的順利進行。注漿技術配合精細施工，保證了開挖區域內管線和周邊建筑物的安全，所有周邊環境的變形均在控制值范圍內，根據監測結果，建筑物最大沉降量為3．4mm(控制值8mm)，既有地鐵區間的最大下沉值為1．7mm(控制值3mm)，并與理論計算值相吻合。4 結語1)動態化注漿技術將注漿與隧道開挖觀測結合起來，通過觀測結果分析判斷注漿效果、查出注漿薄弱環節，并指導是否采取補充注漿；通過觀測結果分析判斷掌子面前方地層、地下水變化狀況，指導下一循環注漿合理實施，從而實現了注漿的動態化，避免了注漿的盲目性，使注漿技術更加符合實際情況。從試驗段注漿情況來看，動態化注漿技術很好地解決了飽和粉細砂的注漿難題，獲得了良好的效果，可作為正線區間注漿止水加固的有效方法。2)止水區對隧道的開挖及形成良好的加固效果有重要意義。水壓達到0．40MPa，可考慮單獨設置止水區，止水區的厚度根據滲透力大小確定；水壓<0．40MPa時，可不考慮單獨設置止水區，而將止水與加固區合二為一，止水加固區的厚度≥1／3倍的隧道跨度，且不宜<2m，另外該區域宜進入隧道內O．5m左右；加固區的強度可小于止水加固區的強度，若地下水比較豐富，也可采用適當止水的漿液。3)正線上臺階采用袖閥管水平帷幕注漿工藝配合長、短管注漿；下臺階采用在臨時仰拱上方以一定角度放射型后退式注漿工藝，將臨時仰拱作為止?jié){墻，在臨時仰拱上方進行向下放射型注漿，以外圍加密布孔，中間適當放大布孑L間距的工藝；上述工藝的動態調整，解決了袖閥管注漿工藝施工周期較長、在飽和粉細砂層中成孔難的問題；解決了水平帷幕注漿配合長短管注漿工藝在邊墻兩側易出現注漿盲區、無法解決外圍漿液的交圈、難以形成良好的外圍隔水帷幕，以致在粉細砂地層達不到預期止水效果的問題。4)根據試驗段總結出的動態化注漿技術在正線施工中得到了良好應用，在該技術指導下的正線注漿施工保證了良好的止水、加固效果，確保了隧道開挖的順利進行，保證了開挖區域內管線和周邊建筑物的安全，所有周邊環境的變形均在控制值范圍內。參考文獻：[1] 崔玖江，崔曉青．隧道與地下工程注漿技術[M]．北京：中國建筑工業出版社，2011．[2] 張梅．宜萬鐵路巖溶斷層隧道修建技術[M]．jE京：科學出版社，2010．[3] 張德萍．注漿技術在飽和粉細砂地層地鐵隧道中的應用fD]．北京：中國地質大學，20lO．(上接第24頁)反映地下水位情況。9減壓井封井技術由于減壓井均深入到基坑底板下部承壓含水層，故需要在基礎底板施工完成后，包括養護階段和地下室及上部結構施工階段，在確保承壓水水頭壓力不大于抗浮力的情況下，逐步減少減壓井的開啟數量，直至靜止水位情況下水頭壓力不大于抗浮力，并由結構設計人員復核計算后，再進行封堵。封井步驟如圖7所示。10 結語目前，我國超高層建筑以及地鐵工程正在逐步興起。早些年，軟土地基因?yàn)樗膯?wèn)題出現過事故。因此，軟土地基深基坑降水越來越引起人們的重視。做好基坑降水的監測工作，有利于保證工程和人員的安全，積累相關經驗，為后人留下寶貴財富。參考文獻：[1] 濟南大學，萊西市建筑總公司，山東省工程建設標準造價協會．GB50497—2009建筑基坑工程監測技術規范[s]．北京：中國計劃出版社，2009．[2] GB50202—2002建筑地基基礎工程施工質量驗收規范[s]．北京：中國計劃出版社，2002．[3] 建設部綜合勘察研究設計院．JGJ／Tlll一98建筑與市政工程降水工程技術規范[s]．北京：中國建筑工業出版社，1998．[4] 莫海鴻，楊小平．基礎工程[M]．北京：中國建筑工業出版社，2014．[5] 侯玉杰，余地華，艾心熒，等．天津高銀117大廈大程超大深基坑降水關鍵技術研究與應用[J]．施工技術，2014，43(13)：l-5．
