頂部溶洞對新修地鐵隧道的穩定性分析及施工處理技術研究

文檔作者：趙宏國文檔來源：山西省第五建筑工程公司		點擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大小： 1.11 MB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.11 MB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：富水粉細砂地層地鐵隧道動態化注漿施工技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

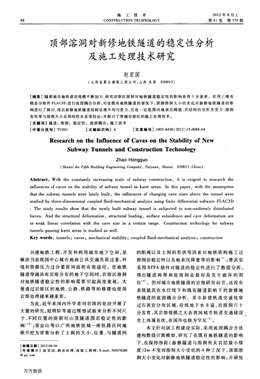

88施工技術CONSTRUCTION TECHNOLOGY2012年8月上第41卷第370期頂部溶洞對新修地鐵隧道的穩定性分析及施工處理技術研究趙宏國(山西省第五建筑工程公司，山西太原030013)[摘要]隨著城市地鐵建設規模不斷加大，研究巖溶區溶洞對地鐵隧道穩定性的影響顯得十分重要。采用三維有限差分軟件FLAC3D進行流固耦合分析，對在既有地鐵隧道的情況下，頂部溶洞大小的變化對新修地鐵隧道的影響進行了探討，得出新修地鐵隧道結構呈現不均勻受力，且在一定范圍內地表沉降值、其結構的變形及受力、溶洞變形等與溶洞大小呈弱線性關系等結論；并探討了穿越巖溶區的施工處理技術。[關鍵詞】隧道；溶洞；穩定性；流固耦合；施工技術[中圖分類號]TU941 [文獻標識碼】A [文章編號]1002—8498(2012)15-0088-04Research on the Influence of Caves on the Stability of NewSubway Tunnels and Construction TechnologyZhao Hongguo(Shanxi the Fifth Building Engineering Company，Taiyuan，Shanxi 03001 3，China)Abstract：With the constantly increasing scale of subway construction，it is exigent to research theinfluences of caves on the stability of subway tunnel in karst areas．In this paper，with the assumptionthat the subway tunnels were lately buih，the influences of changing cave sizes above the tunnel werestudied by three··dimensional coupled fluid·-mechanical analysis using finite differential software FLAC3 D．The study results show that the newly built subway tunnel is subjected to non-uniformly distributedforces．And the structural deformation，structural loading，surface subsidence and cave deformation arein weak linear correlation with the cave size in a certain range．Construction technology for subwaytunnels passing karst areas is studied as well．Key words：tunnels；caves；mechanical stability；coupled fluid—mechanical analysis；construction興建地鐵工程，開發和利用城市地下空間，是解決當前我國中心城市地面公共交通負荷過重，環境和資源壓力過分緊張局面的有效途徑。在地鐵隧道穿越具有巖溶分布的地下空間時，巖溶區溶洞對地鐵隧道穩定性的影響需要引起高度重視。大量通過巖溶區的地鐵、公路、鐵路等的修建也使得巖溶處理越來越重要。為此，近年來國內外學者對巖溶的處治開展了大量的研究，趙明階等通過模型試驗來分析不同尺寸、不同位置的溶洞對山頂隧道圍巖穩定性的影響¨。2。；雷金山等以廣州地鐵桂城一南桂路區間地鐵開挖為背景分析了土洞的大小、位置、與隧道間[收稿日期]2012-04-26[作者簡介】趙宏國，副總經理，高級工程師，E-mail：365078280@qq．conl的距離以及土洞的形狀等因素對地鐵盾構施工過程圍巖穩定性以及地表沉降量等的影響¨。；曹武安采用RFPA軟件對隧道的穩定性進行了數值分析，得出隧道兩幫和底溶洞是最容易發生破壞的部位H1。但對城市地鐵隧道的巖溶研究而言，還沒有系統就其在水位線下和既有隧道影響下的新修地鐵隧道的流固耦合分析。某市新建軌道交通線穿過石灰?guī)r分布區域，沿線地下水豐富，巖溶洞穴十分發育，其巖溶規模之大在我國城市軌道交通建設史上尚屬首次，在國外也極為罕見∞。。本文針對該工程建設實際，采用流固耦合方法建構數值計算模型，研究了在既有地鐵隧道的影響下，在保持凈距(新修隧道與溶洞所夾巖層最小厚度)2m不變而溶洞大小變化的4種工況下，頂部溶洞大小變化對新修地鐵隧道穩定性的影響；并研究萬方數據趙宏國：頂部溶洞對新修地鐵隧道的穩定性分析及施工處理技術研究 89了穿越巖溶區的施工處理技術，為今后同類工程建設提供技術參考。1 工程概況某市新建軌道交通線，左線長2 204．7m，右線長2 235．4m。該軌道線某區間是灰?guī)r廣泛分布的區域，地勢較低，巖面覆蓋大面積較厚的砂層(粉細砂、中粗砂和礫砂)，地下水豐富，巖溶很發育。經勘查，溶洞高度一般<5m，溶洞充填情況主要以少量充填物或無充填為主，巖溶水水位埋深為0．55一1．30rn，且受臨近地鐵隧道的影響。巖溶對地鐵隧道施工的影響很大，可能會出現嚴重的地表沉降和建筑物破壞，是本區間最主要的不良地質作用。2 FLAC流固耦合計算機理采用FLAC3D模擬巖體的流固耦合機理時，其控制微分方程¨1如下。2．1流動法則液體的流動規律通過Darcy定律來描述。對于均勻的、各向同性并且有恒定密度的流體而言，該定律可表達如下：qi=一kⅡ||c(s)【P—Pfzigj]，l (1)式中：g。為滲流矢量(量綱：L／T)；P是孔隙水壓力；矗是孑L隙介質的固有滲透系數張量(FLAC3D中的滲透性張量)；南是相對滲透系數，彪=s2(3—2s)；P，是流體密度；g。(i=1，2，3)是重力加速度矢量的3個分量。2．2平衡法則對于小變形而言，流體平衡可以表述如下：一gf．j+q。=警 (2)U■式中：g。為體積流源強度(1／s)；f為孔隙介質單位體積的流體體積變化。2．3本構方程體積應變的改變引起流體孔隙水壓力的變化，反過來，孔隙水壓力的變化也會導致體積應變的發生?？紫督橘|(zhì)本構方程的增量形式為：Atr“+aAp8u=日“(盯u，△手d) (4)式中：t3ri為應力增量率；△p為孔隙水壓力增量；6口為Kroneeher因子；H；，為給定函數；△毛為總應變增量。2．4相容方程應變速率與速度梯度之間的相互關系為：1 島=÷[u㈣+葉，；] (5)式中：吼是介質中節點的速度。3數值模擬3．1計算模型為分析在既有地鐵隧道作用下，頂部溶洞大小對新修地鐵隧道的影響，且為保證計算結果的可靠性，計算模型的邊界范圍按如下要求選取：水平方向左右邊界距離取55m，新修地鐵隧道中心距左側邊界21m，距右側邊界34m，距既有地鐵隧道中心13m；垂直方向自新修隧道中心向下15m，向上距地表21m；沿隧道縱向取25m。左右邊界約束水平位移，下邊界約束豎直位移，上邊界為應力邊界。為研究頂部溶洞大小對新修地鐵隧道穩定性的影響，溶洞大小由溶洞直徑表示，并假設溶洞是4m長的圓柱體和巖溶水水位位于地表面。數值分析建模如下：在固定頂部溶洞與新修地鐵隧道凈距為2m的情況下，溶洞直徑分別取1，2，3，4m。其中，凈距和溶洞直徑都是2m的計算模型布置圖、三維立體模型分別如圖1，2所示。這里，針對巖溶水對新修地鐵隧道結構穩定性的影響，采用FLAC3D程序，基于流固耦合方法對模型進行分析。／圖1計算模型布置(單位：m)Fig．1 Arrangement of calculation model(unit：m)圖2三維立體模型Fig．2 3·D model3．2計算參數該地鐵隧道處于圍巖發育地段，為五級圍巖，數值計算中圍巖物理力學性質指標和支護參數由工程地質勘察報告和設計圖紙?zhí)峁φ盏罔F設計規范提供的各級圍巖物理力學指標標準值和支護參數標準值¨1，給出了圍巖和支護物理力學參萬方數據施工技術 第41卷數，如表l所示。衰1 圍巖和支護物理力學參數Table 1Physical and mechanical parameters ofsurrounding rock and support4計算結果分析4．1典型工況分析選取4種工況中凈距和溶洞直徑都為2m的典型計算工況做分析，得出其孔隙水壓力矢量圖(見圖3)、新修地鐵隧道支護結構軸力圖、彎矩圖和安全系數圖，如圖4所示。ff……}，t}”，、：，‘：。一’麟-：：怒囂：；：囂噶圖3子L隙水壓力矢量圖Fig．3 Vector diagram of pore water pressure由圖3可以看出，隧道開挖后，地下水在水頭壓力作用下開始向隧道內滲透，新修地鐵隧道滲水多發部位處于隧道的左拱腰和拱底。當附近沒有補給水源的時候，隧道滲漏水現象會逐漸減弱直至消失，但是當水源補給充足時，可能出現涌水突泥現象，需注意新修地鐵隧道左拱腰和拱底的防排水。由圖4可以看出，新修地鐵隧道結構左邊的受力大于右邊受力，且其支護結構最大彎矩發生在地鐵隧道拱底，其最大軸力與最小安全系數均出現在左拱腰，這是受既有地鐵隧道影響使新修地鐵隧道不均勻受力造成的。既有地鐵隧道和頂部溶洞會對隧道支護結構的穩定性產生不良影響。4．2頂部溶洞大小對新修地鐵隧道結構穩定性的影響就在凈距2m不變而頂部溶洞的大小不同情況下的4種工況進行分析，提取4種工況下最大地表沉降、新修地鐵隧道支護結構的最大受力與位移、溶洞變形等，各參數的變化值如表2所示。表2頂部溶洞大小不同下的各參數變化值Table 2 Parameter change values under differentdimension of the upper cove最大地表沉降、新修地鐵隧道支護結構的最大受力與位移、溶洞變形等隨著頂部溶洞大小不同的變化如圖5所示。計算結果表明，地表沉降值、支護結構的變形與受力、溶洞變形等都與頂部溶洞大小呈弱線性關系。當溶洞直徑從1m增加到4m時，軸力、彎矩、拱頂沉降絕對值等反而減小，其減少量分別為9．99％，7．03％，24．7％；然而，地表沉降絕對值從3．15ram增加到3．61mm，增加了14．6％，溶洞拱頂沉降和溶洞洞周收斂大幅增加，分別增加到4．85，15．31mm?？傻贸鲈趦艟嗖蛔兒腿芏粗饾u變大的情況下，地表沉降、溶洞拱頂沉降和溶洞洞周收斂等的絕對值逐漸增大，而其他參數的絕對值都逐漸減少。一方面，由于頂部溶洞的存在，溶洞不僅分擔上部圍巖荷載和對地表產生影響，且使靠近溶洞又位于新修地鐵隧道周邊的應力得到一定釋放，溶洞越大應力釋放的也越多，以致新修地鐵隧道支護結構的受力和變形減少，而地表沉降絕對值增加；另一方面，溶洞本身沒有支護，且地鐵隧道的掘進對溶洞產生影響，為此溶洞變形隨著溶洞變大而變a彎矩 b軸力圖4隧道支護結構計算結果Fig．4 Calculation results of tunnel support structurec安全系敷萬方數據趙宏國：頂部溶洞對新修地鐵隧道的穩定性分析及施工處理技術研究 91言7堇7索7靜6蒸e．＼＼ ＼、gO．7童0．8螯-o，腎一1．0軾一1．10妄罷斑囂罄軾嗓辮溶洞大d',／ma結構彎矩／／／／．5 1．5 2 5 3．5 4．5溶洞大zJ',fmc拱頂沉降溶洞大d"／me溶洞拱頂沉降l 囊1 捉l黎1寢1姆l呂基避蟋群鼎宣g輻娶匿曝熙矮溶洞大d',／mf溶洞洞周收斂圖5不同參數隨頂部溶洞大小變化示意Fig．5 Change of different parameterwith cave dimension大。所以，當頂部溶洞逐漸變大時，地表沉降絕對值和溶洞的變形增加，尤其是溶洞變形大幅變化，且地鐵隧道掘進易對頂部溶洞和圍巖進行大的擾動，而五級圍巖物理力學性能較差，由此溶洞易坍塌致隧道支護結構承受大的荷載和產生大的地表沉降，或致地鐵隧道出現塌方冒頂，這些后果對施工都是十分危險的，需在新修地鐵隧道施工前對巖溶區進行處理。5新修地鐵隧道穿越巖溶區的施工處理方法針對本論文研究的工程對象，由前述數值模擬分析結果可知其結構受力比較復雜且受溶洞影響較大。結合現場施工情況，為確保新修隧道結構的穩定性，滿足永久結構受力與變形要求和降低施工期間涌水、突泥事件發生的幾率，巖溶處理的好與壞是一個關鍵性的因素。巖溶區處理步驟是：巖溶分析，巖溶填充，巖溶檢測。1)巖溶分析由于受既有地鐵隧道和頂部溶洞的影響，在新修地鐵隧道施工前，需提前對巖溶區進行處理。根據工程地質和水文地質資料，按照巖溶洞穴大小對溶洞分類，并進行勘測和對巖溶區洞穴放樣。2)巖溶填充對巖溶區進行處理，當巖溶洞穴<1．5m時，直接采用純水泥砂漿靜壓式灌漿；對于巖溶洞穴高度>1．5m，<3m時，且為無填充溶洞和半填充溶洞的，一般采用間歇式靜壓灌漿，漿液采用水泥砂漿，灌漿時間控制在20min內，灌漿間歇時間為5h，直到灌漿起壓，并持續灌注20min后停止；對于洞徑>3m的大型無填充溶洞，可考慮先投(5—10)mm碎石或粗砂，后采用注漿加固的方法，投碎石處理時在原鉆孔附近可布置多個鉆孑L，孔間距1m，梅花形布置，其中一孔作為填充孔，其他作為出氣孔。3)巖溶檢測巖溶處理完成后，對巖溶處理情況采用鉆孔取芯為主、壓水試驗為輔的綜合方法進行灌漿質量檢查，且只需對溶洞>1．5m的進行檢查，另外抽芯的位置選在溶洞頂?shù)淖罡唿c處，且根據抽芯的質量情況來決定下一步是否需要進行進一步的壓漿處理。按照上述確定的巖溶分析、巖溶填充和巖溶檢測，在車站和區間隧道掘進之前對巖溶進行注漿處理，取得了滿意的工程效果，使盾構順利掘進。6 結語1)新修地鐵隧道的滲水主要發生在左拱腰和拱底，應注意隧道結構的防排水。2)由于受既有地鐵隧道和頂部溶洞的影響，新修地鐵隧道支護結構受力不均勻，隧道結構左邊的受力大于右邊受力，會對隧道結構的穩定性產生不良影響。3)新修地鐵隧道的地表沉降值、支護結構的變形和受力、溶洞的變形等都與頂部溶洞大小呈弱線性關系，隨著溶洞逐漸變大，支護結構受力和變形是逐漸減小的，而地表沉降絕對值、溶洞變形等相應增加，尤其是溶洞變形大幅變化，易造成溶洞坍塌以致支護結構承受大的荷載或隧道塌方冒頂。4)穿越巖溶區的新建地鐵隧道，其施工順利的關鍵之一在于對巖溶區的施工技術處理上，上述施工處理方案在實際工程中取得了預期效果。參考文獻：[1] 趙明階．隧道頂部溶洞影響圍巖穩定性得模型試驗研究[J]．地下空間，2003，23(2)：45-49．[2]趙明階．頂部溶洞對圍巖穩定性影響的數值分析[J]．巖石力學，2003，24(3)：133—137．[3] 雷金山，蘇鋒，陽軍生，等．土洞對地鐵隧道開挖的影響性狀研究[J]．鐵道科學與工程學報，2008，5(2)：57-63．[4]曹武安．溶洞對隧道圍巖穩定性影響的數值分析[D]．哈爾濱：東北大學，2005+[5]易介民．巖溶地區地鐵隧道穩定性的數值模擬分析[D]．廣州：華南理工大學，2011．[6] Itasca Consulting Group Inc．FLAC3D：Fast lagrangian analysis ofcontinua in 3 dimensions(Version 2)[R]．Minnesota：ItascaConsulting Group Inc．，1993．[7] 北京城建設計研究總院．GB50157--2003地鐵設計規范f S]．北京：中國計劃出版社．2003
