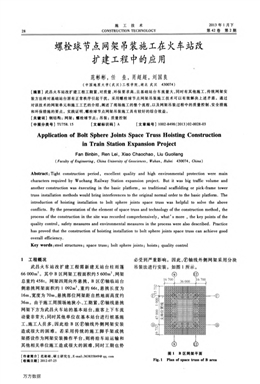

施工技術2013年1月下
28 CONSTRUCTION TECHNOLOGY 第42卷第2期
螺栓球節點網架吊裝施工在火車站改
擴建工程中的應用
范彬彬，任壘，肖超超，劉國良
(中國地質大學(武漢)工程學院，湖北武漢430074)
[摘要]武昌火車站改擴建工程工期緊，對質量、環保要求高，且基礎站臺車流量大，同時有其他施工，傳統網架安
裝方法將對基礎站臺原有正常秩序引起干擾。采用螺栓球節點網架吊裝施工技術可以有效解決上述矛盾。通過
對該技術的網架單元和施工工藝的介紹，闡述了現場施工的整個流程，以及網架吊裝過程中的質量控制、安全措施
和環保措施的要點。實踐證明，螺栓球節點網架吊裝施工具有較好的綜合效益。
[關鍵詞】鋼結構；網架；螺栓球節點；吊裝；質量控制
[中圖分類號]TU758．15 [文獻標識碼]A [文章編號]1002-8498(2013)02-0028-03
Application of Bolt Sphere Joints Space Truss Hoisting Construction
in Train Station Expansion Project
Fan Binbin，Ren Lei，Xiao Chaochao，Liu Guoliang
(Faculty of Engineering，China University of Geosciences，Wuhan，Hubei 430074，China)
Abstract：Tight construction period，excellent quality and high environmental protection were main
characters required by Wuchang Railway Station expansion project．But it was big traffic volume and
another construction was 6xecuting in the basic platform，SO traditional scaffolding or pick-frame tower
truss installation methods would bring interferences to the original normal order to the basic platform．The
introduction of hoisting installation to bolt sphere joints space truss was helpful to solve the above
conflicts．By the presentation of the element of space truss and technology of the construction method，the
process of the construction in the site was recorded comprehensively，what’S more，the key points of the
quality control，safety measures and environmental measures in the process were also described．Practice
has proved that the construction of hoisting installation to bolt sphere joints space truss can achieve good
overall efficiency．
Key words：steel structures；space truss；bolt sphere joints；hoists；quality control
1工程概況
武昌火車站改擴建工程需新建無站臺柱雨篷
66 000m2。其中B區網架工程面積約5 600m2，網架
總重約458t。網架四周向外懸挑，B區⑩軸臨站臺
側懸挑網架面積約l 092m2，重約66t，懸挑長度為
16m，寬度為70m，懸挑部位網架距自然地面高度約
36m。由于施工周圍場地狹小、工期緊，⑩軸線懸挑
網架下方為武昌火車站的基本站臺，旅客上下車流
動量非常大；同時其他單位在基本站臺進行樁基施
工，施工人員多，因此給B區⑩軸線外側網架安裝
造成很大的困難。若采用傳統的施工腳手架或挑
架搭設作為網架安裝操作平臺，則將給車站運輸和
其他相關單位施工造成很大的困難，同時工期也勢
[作者簡介]范彬彬，碩士研究生，E·mail：363835849@qq．corn
[收稿日期]2012-07-25
必受到嚴重影響。因此，⑩軸線外側網架采用分塊
吊裝法進行安裝。如圖1所示。
圖1 B區網架平面
Fig．1 Plan of space truss of B area
萬方數據
2013 No．2 范彬彬等：螺栓球節點網架吊裝施工在火車站改擴建工程中的應用29
2螺栓球節點網架吊裝施工
螺栓球節點網架一般由桿件、螺栓球、高強螺
栓、套筒、封板和錐頭、支托和支座6部分組成。螺
栓球網架前期的加工制作都在工廠進行，安裝方式
簡單，能夠節省工期。網架全部構件在工廠制作，
質量可靠，適宜標準化生產?，F(xiàn)已被廣泛應用于大
型工業廠房、大型展場、機庫、體育場館等大型公建
工程。
采用分塊吊裝法優點在于：大部分拼接工作在
地面進行，有利于提高工程質量，并可節省大部分
拼裝支架。此外，施工方便，減少腳手架的搭拆工
作量，可加快施工速度。將網架劃分為若干矩形或
正方形塊狀單元，每個單元的質量以現有起重機能
勝任為準，按照劃分的單元分別在地面進行組裝，
分別由起重設備吊裝至高空設計位置就位擱置，然
后再連成整體。
3關鍵施工工藝
3．1施工工藝流程
施工準備一地面組裝吊裝單元_÷分塊吊裝。
3．2劃分吊裝單元
塊狀單元一般沿網架平面縱橫向分割成矩形
或正方形單元。塊與塊之間可以直接拼裝，也可空
一網格在高空拼裝。由于塊狀單元是在地面拼裝，
因而高空作業量較高空散裝法大為減少，拼裝支架
也減少很多。
以下為劃分塊狀單元的分割方法：①單元相互
靠緊，下弦用雙角鋼分在兩個單元上，可用于正放
四角錐網架。②單元相互靠緊，上弦用剖分式安裝
節點連接，可用于斜放四角錐網架。③單元間空出
一網格，在單元吊裝后再在高空將此空格拼成整
體，可用于兩向正交正放或斜放四角錐網架。
網架分割成塊狀單元后，其自身應是幾何不變
體系，同時還應有足夠的剛度，否則應采取臨時加
固措施。對于正放類網架，分成塊狀單元后，一般
不需要加固。
3．3施工現場準備
1)場地準備要求地面平整、夯實，保證網架
拼裝用地，保證起重機行走路線暢通。
2)吊裝范圍內各種管線必須遷移，以免影響吊
裝施工。
3)網架安裝前，應全面復核網架下部結構的柱
頂標高，縱橫向平面軸線尺寸，如不符合安裝要求，
應由上道工序進行整改。經復核確認后方可開始
安裝。
4)所有用于現場安裝的網架構件必須事先驗
收，確認符合設計與規范要求后方可開始現場安裝
作業。
3．4地面組裝吊裝單元
1)根據劃分的吊裝單元，將所需的螺栓球及桿
件運至組裝現場。在網架結構施工時必須認真清
除鋼材表面的氧化皮和銹蝕等污染物，并及時采取
防腐蝕措施。
2)吊裝單元在地面進行拼裝根據劃分的網
架吊裝單元，把桿件拼接成塊狀單元，設置臨時支
撐以防傾覆。安裝過程中，必須逐個復查高強螺栓
的擰緊程度和擰人深度，要求套筒與球體和桿端之
間無縫隙、無松動，確保高強螺栓和螺栓球上螺栓
孔的嚙合深度達到高強螺栓直徑的1．1倍。若發現
套筒與球體和桿端之間有較大間隙，或套筒與球體
和桿端單邊接觸，則應找出原因，或螺栓球孔空間
角度誤差較大，或套筒端面與軸線垂直度誤差較
大，或桿件加工誤差較大，并采取相應更改措施，以
消除套筒與球體接觸面和桿端之間的間隙、套簡單
邊受力或套筒松動現象。
3)在地面拼成后，模擬高空支承條件，觀察其
撓度，以確定是否要調整。以保證高空總拼時節點
吻合及減少累積誤差，可采取預拼裝或在現場臨時
配桿等措施解決。
3．5分塊吊裝
根據工程需要，選擇合適的起重機就位準備吊
裝作業。根據吊裝單元的結構及質量，作為吊點位
置必須牢固，滿足吊裝時的強度、剛度要求。吊點
的連接點為吊鉤吊裝點，應為塊狀單元的重心點。
為保證安全和穩定性，吊點至少選擇3處。在吊點
與吊鉤之間，用手動葫蘆連接。在網架的兩端設置
纜風繩，以控制網架的空中姿態。
首先進行試起吊，將網架提升500mm左右，觀
察網架的幾何尺寸，各個部位必須準確，整體是否
平穩，若有傾斜，可用吊點部位的手動葫蘆進行調
節。確認無誤后，開始正式吊裝，動作要平穩，應緩
起、緩轉、緩移，兩端各由6人拉住纜風繩，對網架進
行牽引，控制網架平穩，保持網架按照安裝就位的
姿態上升。上部安裝工人做好準備，待網架臨近就
位后，按照先后順序，逐個節點進行安裝。
塊狀單元在吊裝就位過程中的受力狀態屬平
面結構體系，而網架是按空間結構設計的，因此塊
狀單元在總拼前的撓度比形成整體網架后的撓度
大(除非設計時考慮施工狀態而增高網架)，故在合
攏前必須在中部用支撐頂起，調整其撓度使其與整
體網架撓度符合。為保證網架順利拼裝，在塊與塊
合攏處，可采用安裝螺栓等措施，合攏時可用千斤
頂將網架單元頂?shù)綄嶋H標高，然后連接。
萬方數據
施工技術第42卷
3．6 B區螺栓球網架⑩軸懸挑端施工
B區①軸懸挑長度為16m，寬度為70m。首先
安裝B區⑩軸線內側網架，當軸線內側網架安裝完
成至少一半時，通過驗算①軸線內側已安裝的網架
能夠達到承受①軸線外側懸挑網架的穩定強度。
在開始安裝⑩軸線外側懸挑部分的網架時，軸線內
的網架繼續安裝，直到安裝完成為止。
安裝人員把該安裝區域內的網架桿件材料吊
運到⑩軸外側站臺上，在站臺上把桿件拼接成塊狀
單元，每個塊狀單元的網架質量應滿足現場起重設
備的起重能力。最大分塊單元為13．838m×
10．332m，質量約6．8t，在起重范圍內。
把站臺上拼裝完成的塊狀單元網架用200t的
汽車式起重機吊至設計標高位置，再與已安裝好的
網架連成整體。
4質量控制
1)一個單體網架工程應進行3次建造檢驗：第
1次是零件進場后、安裝施工前；第2次是網架主體
安裝完成時、屋面工程施工前；第3次是屋面工程
后。主體零件質量檢驗包括螺栓球、高強螺栓和管
桿件檢驗。
2)在檢驗螺栓球時應用磁粉探傷檢查球表面
缺陷。磁探前先要磨去表面的氧化皮。磁探時，若
發現裂紋、夾層、折皺等缺陷已通向螺栓孔，則要求
更換新球；若發現球體上有未通向螺栓孔的裂紋類
缺陷，則通過磁探、打磨、再磁探、再打磨的方法予
以消除，不換球。螺栓球需要用螺紋規測量孔可擰
入深度h，h≥2d(d代表螺栓直徑)。管桿件的最大
可伸出長度和螺栓尾至套筒距離h’≤d，小于螺栓
球螺栓孔的可擰人深度h。用射線探傷檢查焊縫內
部質量缺陷。其對接頭應采用射線檢測；由于結構
原因，不能采用射線檢測時，可采用超聲波檢測。
錐頭與鋼管的連接焊縫是不等厚度對接接頭焊縫，
可采用雙壁雙影雙橢圓成像。封板與鋼管連接焊
縫是角接頭對接焊縫，應采用雙壁單影法成像。
3)構件出廠前已經進行除銹，并涂刷一底二度
防銹漆，且漆膜厚度應符合要求。網架安裝完畢后
要根據設計圖紙要求，再涂刷最后一道面漆。
4)檢查網架的縱橫向邊長偏差、支承點的中心
偏移和高度偏差?？v橫向邊長偏差允許值應為長
度的1／2 000，且應≤30ram；中心偏移允許值應為網
架跨度的1／3 000，且≤30ram；高度偏差允許值：對
周邊支承的網架相鄰點之間，應為相鄰支座間距的
1／400，且≤15mm，最高與最低點之間≤30ram，對多
點支承的網架，應為相鄰支座間距離的1／800且應
≤30mm。施工完成后應測量網架的撓度(包括網
架自重的撓度及屋面工程完成后的撓度)平均值，
不應大于設計值的15％。
S安全措施
1)從事高處作業的職工，必須經過專門安全技
術教育和體驗，合格后才能上崗；從事高處作業的
人員，必須按照作業性質和等級，按規定配備個人
防護用品，并正確使用。
2)高空作業人員穿防滑鞋，系好安全帶。吊裝
作業前必須認真檢查吊索具、防護用品。排查吊索
具有無缺陷，捆綁是否正確牢固，確認安全后方可
作業。道路應堅實平整，作業人員必須聽從統一指
揮，協調一致。作業時應緩起、緩轉、緩移，并用控
制繩保持網架平穩。吊裝區域無閑散人員，并設警
戒標志，派人監護。
6環保措施
1)網架材料按預定的場地堆放，不隨意亂放，
做好網架構件的形體保護和成品保護，不使構件受
污染。網架構件堆放時，堆放場地必須有防雨、防
水措施，并保持干燥，不能擱置于地面上。
2)加強噪聲管理，控制噪聲污染。
3)加強火源管理，現場禁止吸煙。并定期
檢查。
7 結語
分塊安裝法大部分的拼接工作在地面進行，有
利于提高工程質量。施工過程中，不必搭設滿堂腳
手架，減少腳手架的搭拆工作量，降低了勞動強度。
同時，采用網架吊裝可以避免對地面其他單位施工
和人流作過大干擾，為其他項目施工贏得時間。其
施工速度快，綜合效益顯著。
但應注意，網架吊裝施工過程應該樹立起“質
量控制、安全措施、環保措施”三位一體的觀念。在
塊狀單元拼接前就要嚴把單元的質量關。網架單
元應減少中間運輸。如確實需運輸時，應采取措施
防止網架變形。
參考文獻：
[1] 梁建文．西安北站大跨折板空間鋼網殼施工技術[J]．施工
技術，2010，39(11)：19-29．
[2] 黃琳．淺談網架工程施工技術[J]．廣東水利水電，2005
(S1)：10—11．
[3] 冶金工業部建筑研究總院．GB50205--2001鋼結構工程施工
質量驗收規范[S]．北京：中國計劃出版社，2002．
[4] 曾建文．螺栓球節點網架結構的質量控制[J]．施工技術，
2008，37(S1)：316-317．
[5] 梁金昆，王彥啟．螺栓球節點網架工程質量的監造檢驗[J]．
空間結構，2004，10(1)：63-64．
[6] 常文慧．談大跨度殼形螺栓球節點網架安裝施工技術[J]．
山西建筑．2011(35)：107—108．
