填塘地區軟弱地基連續梁支架現澆施工技術

文檔作者：黃倩1，光明2，張東山2 文檔來源： 1．中交路橋建設有限公司總承包分公司 2．中交一公局第一工程有限公司，北京		點 擊數：	更新時間： 2025年09月25日
下載地址：點擊這里	文件大?。?1.98 MB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.98 MB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：投標施工組織設計的編制研究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

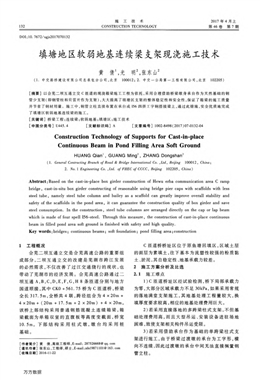

132
施工技術
CONSTRUCTl0N TECHNOLOGY
2017年4月上
第46卷第7期
DOI：10．7672／s西s2017070132
填塘地區軟弱地基連續梁支架現澆施工技術
黃倩1，光明2，張東山2
(1．中交路橋建設有限公司總承包分公司，北京100012；2．中交一公局第一工程有限公司，北京102205)
[摘要]以合蕪二壩互通立交c匝道的現澆箱梁施工工程為依托，采用合理借助橋梁墩身承臺作為天然基礎的鋼
管少支架(即鋼管柱和貝雷片作為支架)，大大提高了填塘區支架的整體穩定性和安全性，保證了箱梁的施工質量
并節省了鋼材用量。施工中，鋼管立柱直接布置在承臺或156四拼工字鋼搭接梁上，通過此措施，安全優質地完成
了填塘區軟弱地基連續梁的施工。
[關鍵詞]橋梁工程；連續梁；軟弱地基；填塘區；施工技術
[中圖分類號]U445．4 [文獻標識碼]A [文章編號]1002-8498(2017)07-0132．04
Construction Technology of Supports for Cast--in·-place
Continuous Beam in Pond Filling Area Soft Ground
HUANG Qianl，GUANG Min92，ZHANG Dongshan2
(1．General Contracting Branch ofRoad＆Bridge International Co．，Ltd，Belting 100012，China；
2．No．1 Engineering Co．，Ltd．of FHEC of CCCC，Beifing 1 02205，China)
Abstract：Based on the cast—in-place box girder construction of Hewu erba communication area C ramp
bridge，cast—in—situ box girder constructing of reasonable using bridge pier caps with scaffolds with less
steel tube，namely steel tube column and bailey as a scaffold can greatly improve overall stability and
safety of the scaffolds in the pond area，it can guarantee the construction quality of box girder and save
steel consumption．In the construction，steel tube columns are arranged directly on the cap or lap beam
which is made of four spell 156一steel．Through this measure，the construction of cast—in—place continuous
beam in filled pond area soft ground is finished with safety and high quality．
Key words：bridges；continuous beams；soft foundation；pond filling area；construction
1工程概況
合蕪二壩互通立交是合蕪高速公路的重要組
成部分，二壩互通立交的改建是蕪湖市跨江發展
的必然需求，不僅改善了過江交通繞行的現狀，也
帶動了蕪湖市的經濟發展。合蕪高速公路通過二
壩互通A，B，c，D，E，F(xiàn)，G，H 8條匝道分別與地方
國道順接，其中CK0+561．75橋?yàn)镃匝道橋，橋梁
全長317．5m，全橋共4聯，跨徑組合為4×20m+
4 X 20m+(20m+17．5m+2 X 20m)+4×20m。
該橋上部結構采用普通鋼筋混凝土連續箱梁，箱
梁截面為單箱雙室的直腹板等高度變截面，橋?qū)?
10．5m。下部結構采用柱式墩，墩臺均采用樁
基礎。
[作者簡介]黃倩，高級工程師，E-mail：287526668@qq．con
[通訊作者]張東山，工程師，碩士，E-mail：zdsl9871101@163．corn
[收稿日期]2016-11-22
C匝道橋橋址區位于原魚塘回填區，區域土層
的面層為素填土，往下基本為流塑性較強的粉質黏
土、淤泥，其自穩定性、地基承載力較差。
2施工方案分析及比選
2．1施工難點
1)C匝道橋址區經試驗檢測，橋下局部承載力
為零，大部分區域承載力不足30kPa，如果采用常規
的落地滿堂支架施工，其地基處理工程量較大，換
填厚度要求較高，相應的地基處理費用巨大。
2)若采用直接落地的多跨梁柱式支架，不但基
礎處理費用高，而且大型吊運、安裝設備進駐場地
困難，致使支架相關構件吊運受限。
3)若采用借助承臺作為基礎的單跨梁柱式支
架進行施工，由于橋梁過渡墩的承臺為工字形，橫
向不連續，因此過渡墩的承臺中間無法直接擱置鋼
管立柱。
萬方數據
2017 No．7 黃倩等：填塘地區軟弱地基連續梁支架現澆施工技術133
2．2 方案比選
針對以上困難，需要尋求一種安全可控、施工迅
速且成本相對低廉的現澆箱梁施工方法，根據國內有
支架現澆箱梁施工的經驗。1?，結合本項目現場實際
情況，可采用的方法主要有以下3種：①滿堂支架法；
②多跨梁柱式支架法；③單跨梁柱式支架法。
支架方案比較如表1所示。通過詳細計算并采
取適當措施，單跨梁柱式支架比滿堂支架能夠更好
地滿足項目實際的施工要求。
3支架設計及分析
3．1支架結構布置
單跨梁柱式的鋼管少支架主要由鋼管立柱、主
橫梁、貝雷梁、分配梁、方木小縱梁、平聯、扶墻等部
件組成。支架利用承臺作為基礎，鋼管立柱直接布
置在承臺或四拼156搭接梁上，立柱采用+426×10
鋼管，平聯、扶墻采用2[20a。立柱上設置雙拼156
作為主橫梁，其上除箱梁翼板部位90era間距外剩
余位置以45cm等間距設置標準型貝雷梁，貝雷梁
上按60em等間距布設120分配梁，分配梁上按
30em等間距布設lOem×lOom的方木小縱梁，其上
再鋪1．2era厚的竹膠板底模，其中c匝道橋第2聯
第1跨支架的具體布置如圖1所示。
考慮到項目現場實際情況，結合該支架18m的
大跨度，通過分析要求對貝雷梁支點不在銷接處所
對應支點位置的豎桿進行加強腹桿處理，同時現場
施工中應嚴格按照要求對鋼管立柱加設扶墻連接
措施，以確保支架整體穩定安全。
3．2支架計算分析
3．2．1支架體系模型建立
采用MIDAS／Civil有限元軟件進行計算分析
時，建立與實際工程相符的計算模型是準確分析支
架受力、變形、穩定性的關鍵M。7I。C匝道橋4聯的
施工支架及現場環境類似，比較4聯16跨的施工支
架結構形式及安全性，偏安全取定第2聯第1跨支
架建模進行計算分析。模型中，鋼管立柱柱腳固定
連接，主橫梁與立柱頂、貝雷梁彈性一般連接，分配
梁與貝雷梁、方木彈性一般連接，工字鋼搭接梁在
承臺上模擬簡支約束，鋼管立柱、主橫梁、貝雷片、
分配梁、方木、平聯、搭接梁采用梁?jiǎn)卧?，貝雷支?
架采用桁架單元，支架面板采用板單元。運用
MIDAS／Civil建立的計算模型離散后共有5 237個
節點，168個桁架單元，6 569個梁?jiǎn)卧? 140個板
單元，該鋼管少支架模型如圖2所示。
3．2．2支架結構仿真分析
在荷載作用下，鋼管少支架體系的變形、受力
及穩定性是箱梁安全施工的基本保障。在正常使
用極限狀態下通過軟件模擬分析鋼管少支架模型
剛度，各構件施工中的最大豎向變形如表2所示。
在承載力極限狀態下通過軟件模擬分析該支架強
度，各構件施工中的最大應力計算結果如表3所示，
其表中的組合應力為軸力產生的應力加上另2個方
向彎矩產生的應力。
表2構件位移計算結果
Table 2 Calculation results of the component displacement
位移／ram 方木分配梁貝雷梁主橫梁鋼管柱搭接梁
z向位移I 28．9 28．9 28．9 3．7 1．6 0．55
相對位移0 0 25．2 2．1 1．05 一
表3構件應力計算結果
Table 3 Calculation results of the component stress
基于表2，3中數據分析可知，上部構件相對下
部構件的z向變形均小于規范規定的L／400的限
值，各構件應力也均小于規范?中規定的容許設計
應力限值，故工字鋼搭接梁、鋼管柱、主橫梁、貝雷
梁、分配梁、方木的剛度與強度均滿足該工程安全
萬方數據
134 施工技術第46卷
a立面
毯i，。i酸蚤幽毯戮i-．／u。薈i 7u}7L 41 L且)L。E±?￡!業*JI yul
F266?！灰? I，～?Ii～，r，一Ⅲ?-2_60-
V1
．315。．315．
鋼《圭竺竺?，
≯[]◇
}四拼工字鋼搭接梁
障ij／l
＼過渡墩承臺
b過渡墩承臺平面
』iFz==—。ji涎b一一za9=m。一￡基b
翟：溜蚤酸K殛：器
竹膠板
方木小縱粱
c過渡墩側橫斷面d連續墩側橫斷面
圖1 鋼管少支架布置(單f、7．(m)
Fig．1 layout of scaffolds with less steel tube(unit：cm)
圖2鋼管少支架計算模型
Fig．2 Calculation model of the frame with few suppent
性施工要求。通過軟件對鋼管少支架模型第1階屈
曲模態分析可知，支架發生第二類失穩的臨界荷載
系數為5．558，滿足穩定系數≥4的要求，則支架整
體穩定性也滿足要求。
4支架施工
4．1工藝流程
相比常規的梁柱式支架施工工藝，本鋼管少支
架方案工藝中增加了搭接梁承載、鋼管柱斜置支
撐、貝雷加強豎桿、吊裝機械臨時防陷等技術措施，
結合C匝道橋鋼管少支架現澆箱梁工程施工經驗，
具體施工工藝如圖3所示。
4．2關鍵施工技術
1)承臺上豎向布置的鋼管柱頂?shù)讘?yīng)焊接2era
厚的鋼板，增大接觸面積，焊接鋼板與鋼管接觸面
四周還應焊接加勁板，以保證主橫梁、卸荷塊、鋼管
柱整體穩定性，同時要求三者之間豎向中心重合。
施工前準備
●
測量放樣順接現有便道
搭接梁制作
標點劃線鋪設鋼板
‘ + ‘
承載力檢測
吊裝設備進駐就位搭接梁質量檢查
l基礎簡易處理運輸至現場
+ + +
l立柱鋼墊板安裝H豎、斜鋼管柱安裝卜卜錨固于承臺
標定位置
1分配梁、方木及底l
模安裝————1——一r——————————————————‘———．1
支架預壓
L———T———J
I混凝土澆筑、養護I 廣L——————————1—————一—I
蘭墨堡堡
圖3 鋼管少支架施工工藝流程
Fig．3 Construction flow of the frame with few support
2)連續墩承臺側斜置鋼管柱與水平面間的仰
角應進行嚴格控制，角度要求>45。，以減小水平分
力，滿足上部結構承載要求。
3)斜置鋼管柱與主橫梁間的連接工藝也是保
萬方數據
黃倩等：填塘地區軟弱地基連續梁支架現澆施工技術135
證結構安全穩定的關鍵，斜鋼管柱頂?shù)讘?yīng)采取坡口
焊鋼板的方式，利用十字鋼板肋與頂?shù)卒摪鍖?duì)焊，
保證節點部位均勻受力，同時也應通過加焊肋板進
行局部加強，使斜鋼管柱實現全周邊受力。
4)考慮到橋址區地基承載力較弱，同時項目地
處南方多雨地區，應做好排水措施，以防雨季積水；
為防止支架搭設的相關機械設備不均勻下陷，宜簡
易處理后順接便道鋪設鋼板。
5)根據計算模型分析結果，對支架局部應力較
大的部位應進行嚴格控制，避免局部失穩而影響支
架整體穩定安全。
6)四拼工字鋼搭接梁應在工字鋼上下加焊鋼
板進行局部加強處理，且要嚴格控制焊接質量，保
證搭接梁的整體性和自身剛度，搭設時應通過承臺
上的預埋件進行錨固。
7)分配梁與貝雷梁、貝雷梁與主橫梁之間的各
連接點應采用U形卡板連接，方木布置時應注意錯
開縱向接頭位置，對支架標高復核無誤后進行底模
安裝。箱梁施工前要求對支架進行預壓，并對預壓
砂袋做好防雨措施，以免砂袋吸水加重而壓垮支架。
8)支架預壓和箱梁澆筑過程中應對支架進行
實時監測，并根據監測結果及時對支架進行加固。
箱梁混凝土強度達到設計強度的85％以上方可進
行支架卸落，應先通過卸荷塊讓底模和梁體分離，
再按支架搭設的逆順序依次拆除。
5 結語
借助墩身承臺承載的鋼管少支架施工方法在
本項目c匝道第2聯的1，4跨和第3聯的1，2跨現
澆箱梁中均已實施，從實施效果看，采取此措施，c
匝道的這幾孔現澆箱梁的施工質量及線型均能滿
足設計要求，且未發生任何局部失穩或倒塌的安全
事故。同時，鋼管立柱直接布置在承臺或156四拼
工字鋼搭接梁上，既減少了軟基處理的費用和工
序，也加快了施工進度，該方法已多次順利實施，效
果良好。
參考文獻：
[1] 畢永清．鋼管支墩與貝雷梁支架在現澆梁施工中的應用
[J]．施工技術，2011，40(13)：84·86．
[2] 陳志勇．鋼管樁和貝雷梁組合支架現澆箱梁施工技術[J]．
鐵道建筑，2013(2)：23-25．
[3] 李洪文，吳江龍．互通區上跨橋梁現澆支架方案設計[J]．公
路，2013(6)：94—97．
[4] 邵紅星，李樹珍，李蔚萍．常見現澆橋梁支架方案的計價分析
[J]．公路，2014(8)：221-223．
[5] 溫江凡，鐘偉．鋼管立柱與貝雷梁組合拱架結構形式比選分
析[J]。公路，2015(1)：80-85．
[6] 陳偉民，史杰，姚君．現澆箱梁貝雷-手Ⅱ件鋼管組合支架有限
元分析[J]．公路交通科技(應用技術版)，2015(5)：159—162．
[7] 張東山，光明．現澆箱梁大跨度鋼管貝雷與碗扣組合支架設
計與分析[J]．施工技術，2016，45(17)：76-78．
[8] 中交第一公路工程局有限公司．公路橋涵施工技術規范：
JTG／T F50—2011[S]．北京：人民交通出版社，2011．
