某中學教學樓屈曲約束支撐加固施工技術研究

文檔作者：吳克川1 2 陶忠卜2，胡大柱3，韋光蘭1 文檔來源： 1．昆明理工大學土木工程系 2．昆明理工大學X-程抗震研究所 3．同濟大學土木．T-程學院，		點擊數：	更新時間： 2025年09月28日
下載地址：點擊這里	文件大小： 2.03 MB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.03 MB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：某住宅樓工程內外墻體滲漏原因剖析

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

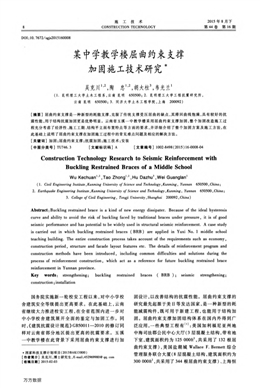

蛋
施工技術
CONSTRUCTION TECHNOLOGY
2015年8月下
第“卷第16期
DOI：10．7672／sgjs2015160008
某中學教學樓屈曲約束支撐
加固施工技術研究木
吳克川1’2，陶忠卜2，胡大柱3，韋光蘭1
(1．昆明理工大學土木工程系，云南昆明650500；2．昆明理工大學X-程抗震研究所，
云南昆明650500；3．同濟大學土木．T-程學院，上海200092)
[摘要]屈曲約束支撐是一種新型的耗能支撐，克服了傳統支撐受壓屈曲的缺點，其滯回曲線飽滿，具有較好的抗
震性能，用于結構抗震加固更是優勢明顯。云南省玉溪一中教學樓采用屈曲約束支撐加固，整個加固改造施工過
程充分考慮了經濟性、施工工期、結構平立面布置特點等方面的要求，并詳細介紹了整個加固方案及施工方法，在
此基礎上說明了屈曲約束支撐在加固施工過程中的常見難點問題及相應的解決方法。
[關鍵詞]加固；屈曲約束支撐；抗震加固；施工技術；安裝
[中圖分類號】TU746．3 [文獻標識碼]A [文章編號]1002—8498(2015)16-0008-04
Construction Technology Research to Seismic Reinforcement with
Buckling Restrained Braces of a Middle School
Wu Kechuanl一，Tao Zhon91一，Hu Dazhu3，Wei Guanglanl
(1．Civil Engineering Institute，Kunming University of Science and Technology，Kunming，Yunnan 650500，China；
2．Earthquake Engineering Institute，Kunming University of Science and Technology，Kunming，Yunnan 650500，China；
3．College of Civil Engineering，Tongji University，Shanghai 200092，China)
Abstract：Buckling restrained brace is a kind of new energy dissipater．Because of the ideal hysteresis
curve and ability to avoid the risk of buckling faced by traditional braces under pressure，it is of good
seismic performance and has potential to be widely used in structural seismic reinforcement．A case study
is carried out in which buckling restrained braces(BRB)are applied in Yuxi No．1 middle school
teaching building．The entire construction process takes account of the requirements such as economy，
construction period，structure and facade layout features etc．The details of reinforcement program and
construction methods have been introduced，including common difficulties and solutions during the
process of reinforcement construction，which act as a reference for future buckling restrained brace
reinforcement in Yunnan province．
Key words：strengthening； buckling restrained braces(BRB)； seismic strengthening；
construction：installation
國務院實施新一輪校安工程以來，對中小學校
舍建筑安全等級提出更高要求。在此基礎上，云南
省繼續大力推進校安工程，在全省范圍內進一步對
中小學校舍建筑展開全面的鑒定與加固工作。同
時，《建筑抗震設計規范》GB50011—2010的修訂同
樣對云南省部分地區提出更高的抗震要求。玉溪
一中教學樓在此背景下采用屈曲約束支撐進行加
+國家科技支撐計劃項目(2013BAKl3BOO)
【作者簡介】吳克川，博士研究生，E-mail：452969980@qq．corn
【收稿日期】2015-02-03
固設計，以改善結構的抗震性能。屈曲約束支撐的
研究最先起源于美日等發達國家，是一種新型的耗
能減震構件，既可用于新建工程，也能用于結構加
固。屈曲約束支撐加固結構體系在國內外得到廣
泛應用，一些典型工程有?：美國加利福尼亞州地
中海司法郡公民中心大廳(3層混凝土結構，帶有地
下室，建筑面積約為125 000ft2，共采用了132根屈
曲約束支撐)，美國鹽湖城Wallace F．Bermett綜合
管理服務聯合大廈(8層混凝土結構，建筑面積約為
300 000ft2，共采用了344根屈曲約束支撐)、上海恒
萬方數據
吳克川等：某中學教學樓屈曲約束支撐加固施工技術研究9
豐中學教學樓、合肥市包河區柏莊小學教學樓等。
屈曲約束支撐在我國的工程應用尚處于起步階段，
加之，過去很長一段時間內我國均未頒布相應的關
于屈曲約束支撐施工、驗收的規范或規定，而新頒
布的《建筑消能減震技術規程》JGJ297--2013也只
僅僅開始實施幾個月，因此，有必要對屈曲約束支
撐的施工安裝工藝進行研究和探討。本文通過玉
溪一中屈曲約束支撐加固工程，主要討論和說明了
加固施工過程中的技術難點及相應的解決方法。
1加固方案概況
云南省玉溪一中高中部教學樓建于20世紀90
年代。整個教學樓由A，B，C 3段建筑單體組成，且
均為單跨混凝土框架結構，各單體結構分別為5層、
4層和3層，總體呈z字形布置。該教學樓共采用
62根TJⅡ型屈曲約束耗能型支撐加固，根據設計要
求，屈曲約束支撐加固平立面布置如圖1，2所示
(未給出支撐布置的軸線布置方式同圖2)，同時對
部分未能滿足規范構造措施要求的支撐連接柱及
角柱進行額外的加強處理，其處理方式如圖3所示。
由于A段單體⑧軸上布有梯梁，屈曲約束支撐無法
直接在其上布置，因而在⑧軸框架柱處增設了外邊
柱，外邊柱緊貼框架柱，并與框架柱形成可靠連接，
連接形式如圖4所示。屈曲約束支撐的安裝施工均
為平行流水施工作業。
Q。_(。!=。。Q。。Q。．9
》
蛘
蜜蠡隆
⑤}
⑨管盹蚓
。@巨U酬
囪
5“x)|5{H H)I 5IKm 5Ixm 5IxHI】I 4 451)flH”Ll HH} ①④④④⑥③⑨@∞
圖1支撙平面布置
Fig．1 BRB plan layout
2 屈曲約束支撐施工安裝工藝及技術要點
2．1錨固件連接技術
屈曲約束支撐通過節點板與錨固件相連的方式
與框架協同工作，因此，屈曲約束支撐錨固節點的設
計與構造是其能否在地震作用下充分發揮效能的關
鍵。常用的節點錨固連接形式如表1所示¨1。
由于本工程為加固改造項目，在考慮支撐設計
。}o———————————√?！?
』!!鯉J !!!!J
⑩ ④
a①軸
』』QQQ l
南@
d⑨，⑩軸
圖2支撐立面布置
Fig．2 BRB elevation layout
表1 常用節點錨固連接形式
Table 1 Connection form of used anchorage joint
受
_f6
一
軸
。一
⑩
∞一
，
』
⑧
一
C
占
程◎ z且一『囂t1疊Ni
萬方數據
10 施工技術第44卷
1i靄灌注二二二西
，-—州垃oZ喲
LJ形箍原有箍筋焊接
顯型鄴!：穢
圖4外邊柱連接
Fig．4 Ecto-column connection graph
承載力的基礎上，支撐與梁柱節點的連接采用植入
化學錨栓與節點板連接的形式(見圖5)，首先根據
施工圖紙的要求進行鉆孔軸線定位與孔距確定，緊
接著植入化學錨栓，在此過程中應特別注意孔洞清
灰處理與化學膠凝固時間的控制，常溫下，化學膠
凝固時間宜控制在20～30rain，待凝固時間滿足要
求后，安裝上錨板，擰緊螺栓。但由于A段單體⑧
軸新增外邊柱為現澆混凝土柱，在此榀框架上，錨
固件連接形式采用預埋錨筋節點(見圖6)，預埋錨
固件為類似于腹板開孔的H型鋼，制作方便快捷，
適合在工廠預制或現場焊接，其條狀腹板寬度與間
距可根據混凝土梁柱箍筋的布置靈活調整。一菌圖5植化學錨栓型節點
Fig．5 Joint for grafting chemical anchorage suppository
2．2節點板焊接技術及質量保證措施
節點板的焊接安裝精度直接影響到屈曲約束
支撐的受力狀態，要保證支撐軸向拉壓屈服，要求
支撐中心線通過梁柱截面形心。節點板與錨板間
采用雙面角焊縫的連接形式，焊縫及焊腳尺寸應滿
足相關規范要求，焊接前應現場校核節點與施工圖
圖6預埋錨固件型節點
Fig．6 Joint for pre-embedded anchor
的偏位以及調整節點板的尺寸偏差，直至符合施工
精度要求，焊接時，應先采用氣焊預熱，然后對稱施
焊，以減小焊接應力和變形。節點板在施工過程
中，平面偏移不得超過節點處最厚板板厚的1／3，當
超過時，應采取相應措施予以糾正，矯正后方可進
入下道工序，同時應檢查調整節點板的平整度。31。
2．3屈曲約束支撐臨時固定技術
屈曲約束支撐在最終安裝固定前應采取臨時
固定措施，目前采用的臨時固定技術主要有焊接鋼
片法和安裝螺栓法，本工程采用焊接鋼片法進行支
撐的臨時固定。焊接鋼片法臨時固定技術施工工
藝如下：屈曲約束支撐水平運輸及垂直運輸一搭設
支架_+構件尺寸復核一節點板修正_屈曲約束支
撐吊裝一焊接鋼片臨時固定及校正。為充分保證
施工過程的安全性及可靠性，可采取如下技術措
施：①臨時固定前對支撐進行受力分析，計算所需
鋼片規格及焊縫尺寸；②應挑選具有執業資格證書
及經驗豐富的焊工進行施焊；③對臨時固定過程中
可能出現的安全隱患應采取相應保護措施。
2．4屈曲約束支撐焊接連接技術
在上述施工工序逐一完成后，對臨時固定的屈
曲約束支撐進行調整與校正，對校正完畢后的支撐
按照先焊接上端節點，后焊接下端節點的施焊順序
進行最終固定。屈曲約束支撐與節點板的焊接連
接主要由支撐彈性端頭、節點板和加勁肋組成，其
主要工序為：節點板與加勁肋提前焊接完畢一加勁
肋與彈性端頭對接焊接一節點板與彈性端頭對接
焊接。在此施工過程中的重點與難點在于防止焊
接部位的焊接變形，其主要應對措施有：①在滿足
支撐受力要求的情況下，可采用較小的焊縫截面
積，并采用對稱且尺寸較小的坡口；②焊接前進行
適當預熱，盡可能采用熱輸入較小的焊接方法，如
CO：氣體保護焊等；③宜采用雙面對稱坡口進行對
稱施焊以避免應力集中現象。
2．5屈曲約束支撐與填充墻連接及門窗洞口處理
措施
屈曲約束支撐與填充墻連接，以往的做法是直
萬方數據
吳克川等：某中學教學樓屈曲約束支撐加固施工技術研究
接將砌體砌筑在鋼支撐上，由于屈曲約束支撐為軸
向拉壓屈服耗能構件，此種做法會使屈曲約束支撐
產生豎向應力及變形，很大程度上影響其耗能減震
性能，甚至可能會對主體結構造成安全隱患。此次
加固改造項目，屈曲約束支撐與填充墻的連接處理
措施為：屈曲約束支撐上方焊接薄鋼板支撐一設置
橫向通長拉接筋一填充墻砌筑一薄鋼板與屈曲約
束支撐間間隙填縫(見圖7)。此種連接技術措施簡
單方便，可有效避免支撐在豎向應力及變形作用下
對其減震性能的不利影響。在門窗洞口處，設置滿
足設計要求的拉接筋，以承擔門窗洞口上方的砌體
質量。安裝有屈曲約束支撐的框架處，窗戶可采用
異形窗或窗戶外移的構造做法。本工程采用外移
法來設置安裝有屈曲約束支撐框架處的窗戶。
圖7填充墻處理措施
Fig．7 Treatment measure for filling wall
2．6屈曲約束支撐防火處理
屈曲約束支撐投入使用后，應具有良好的環境
特性、耐氣候、耐腐蝕等。其耐火等級及耐火極限
應符合相關規范規定，在火災發生時應與結構共同
工作，可采用涂刷防火涂料的方法來保證屈曲約束
支撐的上述性能，但在涂刷防火涂料前，支撐表面
應做除銹處理且防銹底漆涂刷應滿足相關規范規
定，當屈曲約束支撐套筒內填充材料為具有隔熱性
能的不燃燒材料時，自由伸縮段和封頭板必須做防
火保護，套筒可不做防火處理。屈曲約束支撐的免
維修使用年限應達到50年。
2．7屈曲約束支撐施工質量驗收
為保證項目施工質量，待支撐安裝施工完成
后，應檢查各階段施工質量，并復核是否符合施工、
設計、監理單位制定的相關驗收計劃及國家相關規
范標準要求，本工程按照國家相關規范標準對以下
項目進行施工質量檢查驗收，如表2所示H1。
3 屈曲約束支撐施工流程小結”刮
根據以上屈曲約束支撐施工工藝的介紹與解
析，將其安裝施工流程總結如下：開始工程-+標記
一鋼筋檢測一準備工作一到達現場一產品驗證一
錨固件安裝一連接件安裝一支撐安裝一密封、油漆
一質量驗收_結束。整個施工流程中，首先應制定
表2質量驗收項目及標準
Table 2 Project of quality acceptance items and standard
完善的施工計劃，施工管理人員根據該計劃，研究
并完成施工計劃書，在此基礎上結合現場實際情況
制定最終施工方案。同時，施工管理人員應在施工
前先熟悉施工圖紙、各種節點構造及相關施工要
求，并對施工操作人員進行技術指導，以使施工操
作人員明確每道施工工序操作流程及相關工作要
求，準備好所有可能要用到的施工器具及設備，并
在指定位置就位，在施工過程中，應特別注意屈曲
約束支撐構件的保管、養護等。
4 結語
本文著重介紹了云南省玉溪一中教學樓屈曲
約束支撐抗震加固的施工工藝及技術要點，并分析
了屈曲約束支撐施工安裝的常見難點問題及應對
辦法，屈曲約束支撐在該加固工程中的應用增加了
耗能減震加固技術的工程應用實例。
參考文獻：
[1] 周云．耗能減震加固技術與設計方法[M]．北京：科學出版
社。2006．
[2] 李國強，宮海，王新娣，等．屈曲約束支撐施工安裝工藝的研
究與探討[J]．建筑結構，2013，43(22)：35-37．
[3] 金秀奇，王浩．王建。等．甘肅國際會展中心TIII型屈曲約束
支撐施工技術[J]．施工技術，2013，42(3)：61-64．
[4]JGJ297--2013建筑消能減震技術規程[s]．北京：中國建筑工
業出版社。2013．
[5] 曲京輝，景趙豐，高杰，等．屈曲約束支攆技術在某加固工程
中的應用[J]．施工技術，2013，42(3)：65-67．
[6] 周云．防屈曲耗能支撐結構設計與應用[M]．北京：中國建筑
工_k出版社．2007．
萬方數據
