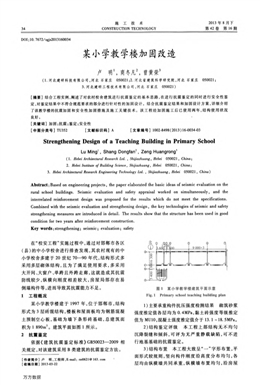

施工技術
CONSTRUCTl0N TECHNOLOGY
2013年8月下
第42卷第16期
DOI：10．7672／sgis2013160034
某小學教學樓加固改造
盧明1，商冬凡2，曾黃榮3
(1．河北建研科技有限公司，河北石家莊050021；2．河北省建筑科學研究院，河北石家莊050021；
3．河北建研工程技術有限公司，河北石家莊050021)
[摘要】結合工程實例，闡述了對農村校舍建筑進行抗震鑒定的基本思路，在進行抗震鑒定的同時進行安全性鑒
定，對鑒定結果中不符合規范要求的部分進行針對性的加固設計。結合抗震鑒定結果和加固設計方案，詳細介紹
了該教學樓的抗震加固和安全性加固措施及施工關鍵技術。該工程經加固施工后已使用兩年，結構使用狀況
良好。
[關鍵詞]加固；抗震；鑒定；安全性
[中圖分類號】Tu352 [文獻標識碼】A [文章編號]1002．8498(2013)16旬034_03
Strengthening Design of a Teaching Building in Primary School
Lu Min91，Shang Dongfan2，Zeng Huangron93
(1．^『e6ei Arc^ifecturoZ尺e5enr℃^￡￡d．，S^玎io旃ⅡⅡ，峪，^『e6ei 050021，C危in口；
2．王k6ei hs￡i￡ufe礦BMiZding Jscience，Js^咖c壇^u口，曙，^k6ei 050021，C^i，In；
3．zf06ei Arc^itecturoZ Reseo，℃危E，Igi，leer玉lg死c^nofog，，￡￡d．，Js^講口z^u口，曙，三k6ei 050021，C^i廳口)
Abstract：Based on engineering p玎Djects，the paper elaborated the basic ideas of seismic eValuation on the
mral school buildings． Seismic evaluation and safety appraisal worked on simultaneously， and the
interrelated reinforcement design was proposed for the results which do not meet the specmcations．
Combined with the seismic evaluation and strengthening design，the key techn0109ies of seismic and safbty
strengthening measures are introduced in detail． The results show that the stmcture has been used in good
condition for two years after reinforcement constnlction．
Key words：strengthening；seismic；evaluation；safety
在“校安工程”實施過程中，通過對邯鄲市各區
(縣)的中小學校舍進行排查發現，其農村現有的中
小學校舍多建于20世紀70—90年代，結構形式多
采用多層砌體結構，且為了滿足使用要求，多采用
大開間、大窗戶、單跨且外跨走廊，這就造成其抗震
防線較少，縱橫向剛度相差較大，房屋局部存在易
倒塌構件等，進而導致其抗震能力不足。
1 工程概況
某小學教學樓建于1997年，位于邯鄲市，結構
形式為3層磚混結構，樓板和屋面板均為鋼筋混凝
土預制空心板，基礎為墻下條形磚基礎，總建筑面
積為1 890m2。建筑平面如圖1所示。
2抗震鑒定
依據《建筑抗震鑒定標準》GB50023—2009相
關規定，對該建筑采用B類建筑的抗震鑒定方法。
[作者簡介]盧明，工程師，E—mail：n1062l@163．com
[收稿日期]2013_03_22
圖l 某小學教學樓建筑平面示意
Fig．1 Primary sch00I teaching building plan
1)主要承重構件抗壓強度檢測結果砌筑砂漿
強度推定值各層均為0．4MPa，黏土磚強度等級推定
值為Mul0，混凝土強度推定值介于13．1～18．5MPa。
2)結構鑒定評級本工程上部結構無不均勻
沉降裂縫和傾斜，可評為無嚴重靜載缺陷，可不進
行地基基礎的抗震鑒定。
3)結構布置本工程大致呈“一”字形布置，平
面形式較規則，豎向構件剛度沿高度分布均勻，各
層均由縱橫墻共同承重，縱橫墻布置均勻，沿房屋
簽北百①百撂瞄董夏
萬方數據
2013 No．16 盧明等：某小學教學樓加固改造35
豎向上下連續。
4)結構體系本工程房屋高度為11．8m，層數
為3層，符合規定要求；本工程房屋橫墻最大間距為
9m，符合規定要求；房屋高寬比為1．8(寬度不包括
外廊)，符合規定要求。
5)整體性連接構造本工程外墻四角、大房間
內外墻交接處、隔開問橫墻與外墻交接處、樓梯間
四角均設有構造柱，屋蓋處及各層樓蓋處外墻和內
橫墻上均設有圈梁，且圈梁最大間距為3m，符合構
造規定要求；較大洞口兩側未設置構造柱，不符合
構造規定要求。
6)易引起局部倒塌的部件及其連接本工程
樓梯間處大梁的支撐長度為120mm，不符合規范
要求。
7)對該建筑樓層的抗震能力進行評價本工
程墻體最弱樓層平均抗震能力指數、最弱樓層綜合
抗震能力指數均<1．0，抗震承載力驗算不滿足抗震
要求。
8)抗震性能評價該建筑綜合抗震能力不滿
足抗震鑒定要求，應進行抗震加固并增加抗震構造
措施。
3安全性鑒定與適修性評估
根據《民用建筑可靠性鑒定標準》GB50292—
1999的相關規定，從地基基礎、上部承重結構和圍
護系統承重部分3個方面，按照子單元和鑒定單元
分部進行的思路，對該建筑進行安全性鑒定。
1)子單元安全性鑒定及適修性評估對該工
程的基礎承載力、墻體受壓和偏壓承載力、墻體局
部受壓承載力、混凝土主梁的承載力進行了復核驗
算。結果表明，部分墻體的局部受壓承載力、部分
混凝土主梁的承載力不滿足要求，并結合現場的主
體和圍護結構損傷普查結果，從承載力、構造和變
形3個方面綜合考慮，對子單元進行了安全性鑒定，
地基基礎、上部承重結構和圍護系統承重部分結果
依次為A。C。和C。上部承重結構和圍護系統承重
部分的適修性評估結果依次為Br’和A：。
2)鑒定單元安全性鑒定等級為C。級，適修性
評估結果為B，。
3)安全性評價該建筑安全性不符合標準要
求，顯著影響整體承載，應對承載力不足的構件及
時進行加固處理。
4加固改造設計
根據鑒定結果，該建筑砌筑砂漿的抗壓強度遠
低于規范要求，而砂漿抗壓強度是決定結構安全和
抗震性能的重要指標之一，根據驗算結果，該建筑
物的整體抗震性能不足。同時，該建筑存在由于各
種材料強度不足導致的主體承重構件承載力不足
的問題，因此，加固設計的思路應著重加強建筑物
的整體抗震性能，特別是提高在大震作用下抗連續
倒塌的能力，同時應對其進行安全性加固。
4．1抗震加固
1)部分墻體的抗震承載力不滿足要求本著
兼顧建筑物的使用功能、盡量減少對外立面的破壞
以降低工程造價的基本思路，對墻體抗震承載力進
行核算，決定采用鋼筋網砂漿面層的方法對墻體進
行加固。加固時采用的面層厚度為40mm，面層砂
漿強度為M10，采用咖6@300的雙向綁扎鋼筋網，
拉接筋當采用S形時為幣6@900，采用L形時為咖6
@600，加固如圖2所示。
a縱橫墻雙面加固
墻厚4( r—n-
L形嘶鋼筋
b橫墻單面加固
瀾筋網
，o
墨●
到
蚓
圖2鋼筋網砂漿面層法加固墻體示意
Fig．2 WaIl strengthening with reinfbrcement
mesh mortar layer method
對采用雙面加固的最不利墻段加固后的抗震
承載力進行驗算，面層加固增強系數：
％，=等["o．075(嘉一-川
計算可得叼蹦=2．14；雙面加固最不利墻段的
抗力與效應比為0．54，加固后抗力和效應比
為1．37>l。
對采用單面加固的最不利墻段加固后的抗震
承載力進行驗算，經計算得，面層加固增強系數田蹦
=1．94；單面加固最不利墻段的抗力與效應比為
0．54，加固后抗力和效應比為1．24>l。
2)大洞口處構造設置不滿足規范要求考慮
到建筑物的使用功能要求，既要減少在房間內或外
部增設構造柱，又要滿足構造要求，故結合雙面水
泥砂漿面層法，采用在大洞口兩側增設暗柱的方法
進行加固。加固方法如圖3所示。
3)樓梯間大梁支撐長度不滿足規范要求采
用在梁下增設構造柱的方法進行加固，新增箍筋與
原構造柱箍筋通過焊接連接，加固方法如圖4所示。
4)外走廊處的加固外走廊處支撐懸挑梁的
墻體的抗壓強度很低，采用在懸挑梁端部增設混凝
萬方數據
36 施工技術第42卷
一：
滋籬賽
圖4梁下增設構造柱加固示意
Fig．4 Strengthening wjth adding
constructiOnal cOIumns under beams
土柱的方法進行處理，并對增設混凝土柱后懸挑梁
的承載力進行驗算復核，結果表明其承載力滿足
要求。
4．2安全性加固
1)部分墻體的局部承壓承載力不滿足要求
采用組合磚砌體的方法進行加固，采用C25混
凝土，增設的壁柱尺寸為300mm×150mm，壁柱配
筋主筋為6圭12，箍筋為西8@200。
新增壁柱承載力：
Ⅳ。=0．9妒(丘A+，：A：)
經計算得，Ⅳ。=259．3kN>92．7kN。
2)混凝土主梁的承載力不滿足要求
采用擴大截面的方法進行加固。本工程中由
于檢測混凝土主梁的混凝土強度
