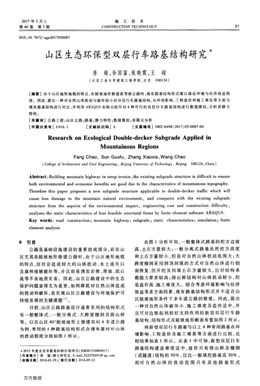

2017年3月上
第46卷第5期
施工技術
CONSTRUCTION TECHNOLOGY 87
DOI：10．7672／s自s2017050087
山區生態環保型雙層行車路基結構研究
房超，孫國富，張曉霞，王超
(北京_T-業大學建筑X-程學院，北京100124)
[摘要]由于山區地形地貌的特點，在陡坡地形修建高等級公路時，現有路基結構形式難以保證環境與經濟效益俱
佳。因此，提出一種對自然山體擾動與破壞較小的雙層行車路基結構，從環境影響、工程造價和施工難易等方面與
現有路基結構進行對比，并利用ABAQUS有限元軟件對4種可行的雙層行車路基結構進行數值模擬，分析其靜力
特性。
[關鍵詞]公路工程；山區公路；路基；靜力特性；數值模擬；有限元分析
[中圖分類號]U416．1 [文獻標識碼】A [文章編號】1002—8498(2017)05-0087-04
Research on Ecological Double—decker Subgrade Applied in
Mountainous Regions
Fang Chao，Sun Guofu，Zhang Xiaoxia，Wang Chao
(College ofArchitecture and Civil Engineering，Beijing University of Technology，Beqing 100124，China)
Abstract：Building mountain highway in steep terrain，the existing subgrade structure is difficult to ensure
both environmental and economic benefits are good due to the characteristics of mountainous topography．
Therefore this paper proposes a new subgrade structure applicable to double-decker traffic which will
cause less damage to the mountain natural environment，and compares with the existing subgrade
structure from the aspects of the environmental impact，engineering cost and construction difficulty，
analyzes the static characteristics of four feasible structural forms by finite element software ABAQUS．
Key words：road construction；mountain highway；subgrade；static characteristics；simulation；finite
element analysis
0 引言
公路是基礎設施建設的重要組成部分，而在山
區尤其是陡坡地形修建公路時，由于山區地形地貌
的特點，往往會造成較大的山體擾動、水土流失以
及森林植被破壞等，并且容易誘發巖推、滑坡、泥石
流等不良地質災害。因此，山區公路建設中的生態
保護問題顯得尤為重要，如何降低對自然山體造成
的擾動和破壞，是實現山區公路建設與環境保護可
持續發展的關鍵課題?。
目前，山區公路路基設計通常采用的結構形式
有一般整體式、一般分離式、大跨度棚洞及傍山橋
等。以在山區40。陡坡地形上修建雙向4車道公路
為例，常用的4種路基結構形式合理布置時對山體
的擾動程度分別如圖1所示。
}2015年度北京市教委科研計劃項目(KM201510005017)
[作者簡介]房超，碩士研究生，E—mail：52227629l@qq．coin
[收稿日期]2016-01-29；[修訂日期】2016-05-12
由圖1分析可知，一般整體式路基的挖方邊坡
高，土石方量較大；一般分離式路基雖然挖方高度
和土石方量較小，但是對自然山體擾動范圍大；大
跨度棚洞采用洞頂回填的方式對自然山體進行創
面恢復，但開挖及回填土石方量較大，且對結構承
載能力要求較高；傍山橋結構對山體擾動較小，但
是造價高、施工難度大。綜合考慮環境影響與經濟
效益等多方面因素，現有路基結構形式并不適合山
區陡坡地形條件下多車道公路的修建。因此，提出
一種對自然山體破壞小、施工難度及造價適中，并
且可對邊坡起到較好支擋作用的新型雙層行車路
基結構，結構形式及陡坡地形斷面布置如圖2所示。
將新型雙層行車路基與以上4種常用路基在環
境影響、工程造價及施工難易等方面進行比較，比
較結果如表1所示。從表1中可知，新型雙層行車
路基結構建造難度適中，造價只有傍山橋及棚洞
(或隧道)結構的50％，僅比一般填挖路基高30％，
而對自然山體的擾動范圍只有其他路基形式
萬方數據
施H￡術一，
a一般整體式路基斷面b 1般分離式路基斷面
c大跨度棚洞結構斷面d傍山橋結構斷面
圖1 現有路基山體擾動程度比較
Fig．1 Comparison of mountain disturbance by
existing subgrade
＼一u傅擾動璺蔓!里7rn
圖2 新型雙層行車路基示意
Fig．2 Double·deck subgrade
的30％一45％，綜合性價比較高，因此更加適合山
區陡坡地形公路路基設計。
表1不同路基結構綜合比較
Table 1 Comprehensive comparison of different subgrade
1結構形式分析
山嶺地區地形地質條件復雜，并且經歷了漫長
的地質年代才形成自然穩定的生態環境，對山體的
隨意擾動會破壞山體的穩定，并極有可能誘發不良
地質災害。因此，在山區修建公路時，不僅需要保
證路基結構本身具有足夠的強度和穩定性，邊坡的
安全與防護也尤為重要。針對以上特點并結合雙
第46卷
層行車路基結構的特征，提出一種“錨索一抗滑樁-框
架”復合的路基結構形式∞o，保證路基強度與穩定
性的同時"o，對邊坡起到較好支擋與錨固作用。41，
充分確保了行車安全。新型復合路基結構由橫梁、
縱梁、支撐柱、錨索、抗滑樁等部分組成，主體結構
類似于h形抗滑樁"1，其中支撐柱不僅需要承受上
層行車荷載，還要對抗滑樁起到支撐作用，承受由
抗滑樁．橫梁傳遞的部分邊坡土壓力，是結構設計選
型的關鍵。對此提出4種可行的雙層行車路基結構
形式，分別為直柱式、斜柱式、曲柱式及折柱式，各
結構橫斷而分別如圖3昕示
a直柱式b斜柱式
c曲柱式d折柱式
圖3雙層行車路基結構形式
Fig．3 Structure form of double·deck subgrade
直柱式結構施工方便，能承受較大的豎向荷
載，但結構本身水平剛度相對較低，水平荷載主要
由預應力錨索承受。斜柱式結構能同時承受豎向
荷載和水平荷載，對邊坡有較好的支擋作用，但基
礎傾斜設置不利于施工，且容易引起附加彎矩。曲
柱式類似于拱橋結構，整體性好，與預應力錨索結
合能對邊坡起到較好的支擋作用，但設計、施工較
為復雜。折柱式能承受較大的豎向荷載及邊坡傳
來的水平荷載，結構受力合理，施工難度適中。
2有限元模擬
2．1有限元模型
2．1．1模型材料
有限元模型主要由路基主體結構、預應力錨索
及邊坡土體組成¨。，其中邊坡高15m，抗滑樁高
20m，結構橫向跨度12m，下層凈空高6m，基礎埋深
1．6m。路基主體結構材料為C30混凝土，采用線彈
性模型；預應力錨索材料為鋼絞線，采用truss單元
模擬；邊坡土體按堅硬狀態黏性土考慮，采用Mohr一
剝劉：．一匿一嬡量
萬方數據
房超等：山區生態環保型雙層行車路基結構研究89
Coulomb彈塑性模型。各模型材料參數如表2
所示。
表2材料參數
Table 2 Material parameters
2．1．2模型荷載
模型所受的內部荷載為結構和邊坡自重、錨索
預應力以及內部產生的接觸力，外部荷載主要是行
車荷載。下層路面與地面直接接觸，所受荷載對結
構受力幾乎沒有影響，主要考慮上層行車荷載。上
層結構相當于橋梁結構，所受荷載按橋梁荷載考
慮，根據JTG D60--2015((公路橋涵設計通用規范》，
橋梁結構的整體計算采用車道荷載，汽車荷載等級
為公路一I級，均布荷載標準值g。=10．5kN／m，集中
荷載標準值P。=272kN；每束錨索預應力F=
600kN，荷載示意如圖4所示。
r／一≯>、
!絲毫蛛㈤凌
2．1．3有限元模型
根據以上材料及荷載參數，建立4種不同結構
形式路基的有限元模型，如圖5所示。
2．2數值模擬及結果分析
由于原始邊坡處于靜力平衡狀態，對邊坡模型
施加重力后會引起較大的位移與變形，與實際不
符，因此在對模型施加重力及外荷載之前需要對邊
坡進行初始地應力平衡?，同時對錨索施加預應
力。以折柱式為例，模型初始地應力平衡狀態如圖
初始地應力平衡狀態，邊坡及預應力錨索產生
相應的應力，而路基結構應力為0。然后分別對4
種模型施加重力及相應行車荷載，運用ABAQUS軟
件進行分析計算，得出每種模型結構與邊坡的位移
及受力情況。
2．2．1結構及邊坡位移
卣柱式b斜柱式
c曲柱式d折柱式
圖5不同結構形式路基有限元模型
Fig．5 Finite element models of different
subgrade structures
圖6 地應力平衡狀態示意
Fig．6 Equilibrium of in·situ stresses
4種最大位移均出現在抗滑樁樁頂處，其中位
移最小的是曲柱式(6．0881Tim)，其次是斜柱式
(6．763mm)和折柱式(7．280ram)，位移最大的是
直柱式(7．881mm)；邊坡的最大位移均出現在與
樁頂相接觸的邊坡坡角及其附近范圍內，位移值
略小于相應樁頂位移，直柱式為6．803mm，斜柱式
為6．532mm，曲柱式為5．097mm，折柱式為
6．142mm。各結構及邊坡位移相差不大且均遠小
于規范要求的抗滑樁懸臂長度的1／100及10cm，
說明結構在保證本身安全性與穩定性的同時，對
邊坡有較好的支擋作用。結構位移計算結果分別
如圖7所示。
2．2．2結構應力
4種結構形式路基主拉應力與主壓應力值及其
位置為：直柱式結構主拉應力為3．807MPa，位于梁
柱節點處的橫梁上部；主壓應力為0．156MPa，位于
梁柱節點處的橫梁中下部。斜柱式結構主拉應力
為4．424MPa，位于梁柱節點處支撐柱外側；主壓應
力為0．420MPa，位于梁柱節點處的橫梁中下部。曲
柱式結構主拉應力為2．735MPa，位于梁柱節點處的
橫梁上部；主壓應力為0．384MPa，位于梁柱節點處
萬方數據
90 施工技術第46卷
圖7位移計算結果
Fig．7 Displacement calculation results
的橫梁中下部。折柱式結構主拉應力為2．665MPa，
位于梁柱節點處的橫梁上部；主壓應力為
0．313MPa，位于梁柱節點處的橫梁中下部。
依據第四強度理論，4種結構Mises應力最小的
是折柱式(3．167MPa)，其次是曲柱式(3．567MPa)
和直柱式(3．878MPa)，最大的是斜柱式
(4．088MPa)。各結構承載力均處在安全范圍內，其
中折柱式結構靜力穩定性最好。各結構Mises應力
計箅結果如圖8所示
C曲柱式
圖8 Mises應力計算結果
Fig．8 Results of Mises stress
4種結構位移及應力計算結果綜合對比如表3
所示。
3 結語
1)新型雙層行車路基結構具有較好的靜力穩
定性，并且對邊坡有較好的支護作用。
2)曲柱式與折柱式結構對邊坡支護作用與結
構受力性能優于直柱式與斜柱式，而折柱式結構靜
力穩定性最為優越，內力分布合理，對邊坡支護作
用也較好，并且施工難度低于曲柱式，應為優先選
用的結構形式。
表3計算結果綜合對比
Table 3 Comprehensive comparison of
calculation resuits
3)橫梁與支撐柱相交節點處為結構相對薄弱
部位，實際設計、施工時，宜通過設置合理加腋及構
造配筋等方式改善其受力狀況，增強結構的安全性
與穩定性。
參考文獻：
[1] 陳紅，梁立杰，楊彩霞．可持續發展的公路建設生態觀[J]．
長安大學學報(自然科學版)，2004，24(1)：69-71，103．
[2] 楊博銘．預應力錨索抗滑樁治理公路高陡邊坡的理論與應用
研究[D]．長沙：湖南大學，2005．
[3] 崔巍，嚴志．山區公路路基穩定性的研究[J]．交通科技與經
濟，2006(4)：11—12．
[4] 蘭宏財，蘇貴巖．護坡加固結構施工技術[J]．施工技術，
2014，43(S2)：113—115．
[5]歐明喜．h型抗滑樁力學機理及其工程應用研究[D]．重慶：
重慶大學，2012．
[6] 李雙洋，趙德安，陳志敏．有限元法在預應力錨索樁設計計算
中的應用[J]．蘭州交通大學學報(自然科學版)，2004，23
(6)：38．41．
[7] 代汝林，李忠芳，王姣．基于ABAQUS的初始地應力平衡方
法研究[J]．重慶工商大學學報(自然科學版)，2012(9)：
76．81
