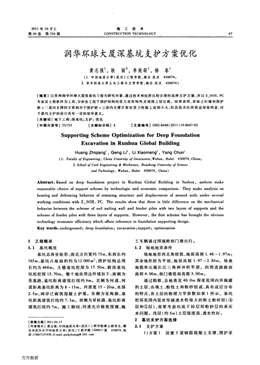

潤華環球大廈深基坑支護方案優化
黃志強1，耿麗2，李效萌1，楊春1
(1．中國地質大學(武漢)工程學院，湖北武漢430074；
2．華中科技大學土木工程與力學學院，湖北武漢430074)
[摘要]以蘇州潤華環球大廈深基坑工程為研究對象，通過技術和經濟比較合理的選擇支護方案，并以z—s0II。．Pc
專業巖土程軟件為工具，分析各工況下圍護結構的受力變形特性及周圍土層位移。結果表明，采取土釘墻和圍護
樁+二道內支撐的方案相對于圍護樁+三道內支撐方案在受力性能上差別不大，但是技術經濟效益卻很明顯，對
于基坑支護的設計具有一定的指導意義。
[關鍵詞]地下工程；深基坑；支護；優化
[中圖分類號]Tu753 [文獻標識碼]A 【文章編號】1002-8498(2011)19J0047m3
Supporting Scheme optimization for Deep Foundation
Excavation in Runhua Global Building
Huang Zhiqian91，Geng Li2，Li Xiaomen91，Yang Chunl
(1．F口cu妨o，E昭inee^昭，儺in口￡，n眈璐渺∥＆∞cien螂，形M^口乃，HⅡ6ei 430074，儺i凡n；
2．Sc^ooZ o，C如以E昭ineeri增＆Mec^口，l泌，日u韶_Ilo昭￡，n婦rs渺鏟．sc拓nce
口nd 7-eclIlnoZogy，I礦址^口幾，日u6ei 430074，c^in口)
Abstract：Based on deep foundation project in Runhua Global Building in Suzhou， authors make
reasonable choice of suppon scheme by technologic and economic comparison． They make analysis on
bearing and defoming behaVior of retaining stlllcture and displacement of amund soils under seVeml
working conditions with Z—SOIL．PC． The results show that theI-e is little difference on the mechanical
behavior betwedn the scheme of soil nailing wall and fbnder piles with two layers of supports and the
scheme of fender piles with three layers of supports． However，the first scheme has brought the obVious
technology economic efficiency which offers reference to foundation supponing design．
Key words：underground；deep fbundation；excavation；support；optimization
l工程概況
1．1基坑概況
基坑總體呈矩形，南北方向?qū)捈s75m，東西長約
165m，基坑占地面積約為12 000m2，圍護結構總周
長約為468m。主樓基坑挖深為17．50m，裙房基坑
坑底挖深15．70m。整個地塊周邊環境如下：南側為
蘇惠路，基坑距離建筑紅線約6m。北側為河道，河
道距離基坑距離為8一15m。河道寬15～20m，水深
2．5m，兩岸已砌筑混凝土護堤。東側為星海路，基
坑距離建筑紅線約7．3m。西側為星桂路，基坑距離
建筑紅線約7m。施工期間，河道允許修筑圍堰，施
[收稿日期】20llml．17
[作者簡介】黃志強，中國地質大學(武漢)工程學院碩士研究生，湖
北省武漢市中圍地質大學(武漢)工程學院12009ll班430074，電
話：13667157430，E—mail：piekyhuang@163．com
工車輛通過圍堰跨相門塘出行。
1．2場地地質條件
場地地形西北角較低，地面高程1．48～1．97m；
其余地形較為平坦，地面高程1．97～2．84m。場地
地貌單元屬長江三角洲沖積平原。四周道路路面
高程4．00m，相門塘堤面高程3．oom。
通過勘察，自地表至40．0m深度范圍內所揭露
的土層，由填土、粉性土和粉砂組成，具有成層分布
的特點，各土層的物理力學參數如表l所示。基坑
挖深范圍內需要穿越透水性很大的粉土粉砂層(④
層和⑤層)，需要考慮坑底下臥層即粉砂層的承壓
水問題。淺層(約5m)土層強度高，透水性好。
2基坑支護方案選擇
2．1 支護方案
1)方案1 設置3道鋼筋混凝土支撐，圍護采
萬方數據
48 施工技術第40卷
用西800mm@1 100mm鉆孑L灌注樁，止水帷幕采用
擊850mm@600mm三軸水泥土攪拌樁。
2)方案2 淺層采用放坡土釘墻，深層設置2
道鋼筋混凝土支撐，采取先澆底板后挖主樓深坑的
做法。圍護采用擊900mm@1 100mm鉆孔灌注樁，
止水帷幕采用西650mm@450mm三軸水泥土攪
拌樁。
2．2技術比較
方案l是常規做法，如果采用3道支撐，在支撐
的澆筑、養護和拆除上都需要花費較長時問，由于
設計的排樁間距小，止水帷幕受力很小，咖650mm的
三軸水泥攪拌樁完全能夠滿足要求。根據計算，淺
層土的強度較高，且不透水，為此方案2對剖面進行
優化，淺層采用放坡土釘墻。由于主樓電梯井落深
達5．4m，方案1設置了第3道支撐，影響了土方開
挖速度，于是提出先澆底板，后挖深基坑的方案，如
此可以省去第3道支撐。
2．3經濟比較
針對方案l和方案2的工程量、造價和施工工
期進行比較，如表2所示。
表2 2種方案工程量、造價和工期
Table 2 Engineering quantity，construction cost and
construction period of two scheme
從表2可以看出，方案l不但在造價上節省了
379萬元，在施工工期上也節省了3個月，在滿足安
全的前提下達到了節省造價和縮短工期的目的。
3有限元計算分析
為了進一步驗證所選方案的可行性，采用z—
SOIL．PC三維巖土工程有限元軟件將2個方案的圍
護結構與土體相互作用的受力特性進行模擬分析。
3．1 Z—SOIL．PC軟件介紹
z—sOIL．Pc軟件采用最強健的數值算法模擬
非線性、與時間相關性(time dependent)、土體的應
力應變特性。內置的連續介質本構模型有：Tresca
模型、Mohr．Coulomb模型、Rankine模型、Drucke卜
Prage卜C印模型、Cam—clay模型、multi．1aminate模型
(成層介質和片巖)、Hoek．Brown模型(巖石)、
Men6trey—willam軟化模型(混凝土)、Biot模型(固
結和流固耦合)、Hs—small模型。使其在計算巖土
介質內的地下結構具有極強的優勢?。
z—SOIL．PC中內置的非線性有限元求解策略
可根據本構模型選用2D，3D和軸對稱單元，單元庫
中提供了幾種非線性的結構單元，如：線性和非線
性梁單元、殼體單元、薄膜單元、土工織物單元、鋼
筋和錨桿單元等。單元庫還提供了無限介質單元
和摩擦接觸面單元(可滲透或者不可滲透)，這些單
元都可以根據任意土體的輪廓施加。
3．2應變硬化土體模型
相關試驗研究表明12?，對于蘇州地區的粉土
層和粉砂層，在加載過程中會出現剪脹效應。這種
模型的應力應變關系可用各向同性的硬化模型表
示，對于小應變情況，小應變硬化土體模型(HSS模
型)可以很好地描述其規律H1。HsS屈服面形
式為：
尼=盯l一口3Ⅳ9+2ctot。l√Ⅳ≯ (1)
式中：c川為有效黏聚力和吸力提供的總黏聚力，
c。。。=c’+s．tan妒6。K=#鯊鼉，c’，妒6，9’為土
1一sl“妒
的強度參數，由試驗獲得。
Benz¨1引入并改寫了Hardin．Drnevich模型描
萬方數據
2011 No．350 黃志強等：潤華環球大廈深基坑支護方案優化
述小應變范圍內土的剪切剛度與應變之間的雙曲
線關系，提出了剪切剛度與應變的非線性彈性關系
的Hss模型。與理想彈塑性模型不同，硬化塑性模
型的屈服面在主應力空間中不是固定的，而是由于
塑性應變的發生而膨脹”1。硬化主要有壓縮硬化
和剪切硬化2種類型。壓縮硬化用于模擬固結儀加
載和各向同性加載中主壓縮帶來的不可逆塑性應
變。剪切硬化用于模擬主偏量加載帶來的不可逆
應變?。這2種類型的硬化都包含在Hss模型之
中，如圖l所示。
璣
q。
漸進線
峨q
軸碰受‘
圖1小應變硬化土體模型
Fi g．1 HS·smaU model
3．3計算模型
采取平面有限元(2D)模型。支撐體系包括支
撐、圍護墻、立柱，采用梁單元，土體采用實體單元，
計算考慮地面超載20kPa，計算參數如表l所示，計
算模型如圖2所示。分別進行4次開挖，設置3道
支撐。
¨¨ {f1 I{}¨
圖2模型網格
Fig．2 MOdel grid
3．4計算工況
模擬時盡可能接近施工工況，計算工況如下：
①施工圍護結構及工程樁和立柱，進行第1步開挖；
②施工第1道支撐；③進行第2步開挖；④施工第2
道支撐；⑤進行第3步開挖；⑥施工第3道支撐；⑦
進行第4步開挖；⑧施工底板；⑨拆除第3道支撐，
施工地下2層樓板；⑩拆除第2道支撐，施工地下1
層樓板；⑩拆除第1道支撐，施工地下室頂板。
4數值分析結果
通過計算得到2種方案的變形云圖，圖3為各
種情形下在底板完成后的變形情況。
h山棠二
圖3底板澆筑好后的變形云圖
Fig．3 Contou懵a舢r pouriⅡg bottom
蚰ab concrete
從圖3可以看出，2種支護方案坑底的最大位
移均位于開挖面附近，基坑變形相差不大，且都能
夠保證基坑的穩定性，但是方案l較方案2工序復
雜，施工周期長，因此，采用方案2更能滿足工程要
求。地表沉降量隨基坑距離的變化曲線如圖4
所示。
囤4地面沉降■隨基坑距離的變化曲線
Fig．4 Rel8uonship curves ofland蚰bsidence
with djstaⅡce of excavation
從圖4可以看出，2種方案沉降槽的沉降值差
別不大，同時，3道支撐情況下沉降槽的最大值大于
2道支撐的情況，但遠離基坑位置的3道支撐情形
的地表沉降較小。因此，采用方案2是合理的。
5結語
1)土釘墻和圍護樁+2道內支撐方案較圍護樁
+3道內支撐方案無論在技術上還是在經濟上都具
有較大的優勢，能夠很好地滿足節省造價和縮短施
工工期的要求。
2)z—s0IL Pc巖土工程軟件在本工程中對于
(下轉第74頁)
一
萬方數據
74 施工技術第40卷
有效控制了地表沉降注漿前后地表沉降對比分析
表明：注漿段比未注漿段的地表沉降減少了50％
一80％。
2．6管理措施
1)縮短施’：[進尺，上、下臺階步距控制在1倍
洞徑內，使初期支護盡快封閉成環，減少掌子面暴
露時間，并及時進行初支背后注漿。
2)左、右線掌子面錯開2倍洞徑以上，減少兩
洞干擾和同時發生坍塌的風險。
3)施工中加強監測，在掌子面前后1—2倍洞
徑范圍適當增加監測頻率。
4)做好各種應急救援預案，特別是管線破壞的
應急救援預案。
5)在距離隧道開挖掌子面前方2～3倍的洞徑
范圍設置臨時罔擋，避免路面車輛集中荷載垂直作
用在隧道掌子面及拱頂。
3 結語
施工安全風險受多方面影響，應該從施工的管
理措施、技術措施等進行綜合控制來有效降低風
險。淺埋暗挖隧道施T過程中地表沉降過大時，采
用地表注漿加固，使雜填土的空隙得到充實，提高
了土體的抗?jié)B性及黏結性，增強了圍巖土體成拱效
應，對控制沉降具有很好的效果，注漿段比未注漿
段的地表沉降量減少50％～80％。降低了因地面
沉降過大而產生地面坍塌、管線破壞甚至隧道洞體
坍塌的風險，為安全、順利施工提供了強有力的保
障。該工程淺埋段注漿加固方案及其輔助措施對
其他類似地質淺埋段施工具有指導意義。
參考文獻：
[1] 來弘鵬，謝永利，楊曉華．地表預注漿加固公路隧道淺埋偏壓
破碎圍巖效果分析【J]．巖石力學與工程學報，2008，27(11)：
2309—2315．
[2] woo sang Baik，Park Jo“g Ho。Lee Ho“g sung，et a1．Recovery
execution in collapsed face of 80il·tunnei ent陽nce when one-way
drivi“g[J]．Tunneuiog and underground space Technology，
2006。2l(3)．
[3] chrigti明PichIer， Rom蛐Lackner， Lothar Martak。et a量．
Optimization of jet·gmuted 8upport in NATM tunnelli“g[J]．
IntemationaI Joumal for Numerical and AnaIytical MetlIods in
Geomechanics，2004，28(7)．
[4] 皇甫明，扎恒，王夢恕，等．核心土留設對隧道工作面穩定性
的影響【J]．巖石力學與丁程學報，2005，24(3)：521_525．
[5] 晏啟祥，何川，姚勇，等．小凈距隧道施J二小導管注漿效果的
數值模擬分析[J]．巖土力學，2004，25(S2)：239．242．
[6] 張固亮，韓占波．雙層小導管在淺埋暗挖隧道施工中的應用
[J]．鐵道科學與工程學報，2006．3(2)：66_69．
[7] 況勇，朱永全，賈曉云，上海地鐵2。線淤泥質地層地鐵隧道淺
埋暗挖施工技術方案研究[J]．巖石力學與上程學報，2006，
25(S1)：2946-2451．
[8] 逢鐵錚．全程灃漿在隧道穿越既有建筑物中的試驗研究[J]．
巖土力學，2008，29(12)：345l-3458．
[9] 陳煒韜，王明年，張磊，等．預加周措施對隧道開挖穩定性的
影響研究[J]．巖石力學與工程學報，2009，28(8)：
1640—1645．
[10] 王暖堂，陳瑞陽，謝菁，城市地鐵復雜洞群淺埋暗挖法施工技
術[J]．巖土力學，2002，23(2)：208-212．
[11] 李寧，張平，同建文．灌漿的數值仿真分析模型探討[J]．巖石
力學與工程學報，2002。2l(3)：326—330．
[12] 張成平．張頂立，王夢恕．淺埋暗挖隧道施工引起的地表塌陷
分析及其控制[J]．巖石力學與工程學報，2007，26(s2)：
3601．3608．
(上接第49頁)
支護方案的選擇具有一定的指導作用，很好地驗證了
土釘墻和圍護樁+2道內支撐方案的可行性和安全性。
3)由于本工程在施工過程中具有一定的時空
效應，但本文的計算未能考慮這些因素，因此，如何
將z—SOIL．Pc應用于基坑開挖及環境影響的數值
模擬中還需要更為深入地研究。
參考文獻：
[1] zimmem8nn Th．z—soiI manual[M]．Laus卸ne：Elm。p陀ss蛐d
Z∽e Senices．2002．
[2]
[3]
[4]
[5]
[6]
談炎培，葉冠林，王建華，等．蘇州軟土蠕變特性的參數研究
及其有限元應用[J]．地下空間與工程學報，2010，6(1)：
80．83．
詹美禮。錢家歡，陳緒祿．軟土流變特性試驗及流變模型[J]．
巖土工程學報，1993，15(3)：54．62．
沈珠江．理論土力學[M]．北京：中國水利水電出版
社，2000．
Benz T． Smal王stmin stiⅡhess of Boil8 and its numerical
consequences[D]．stuugnt：unive瑪ity 0f stuttgart，2006．
zimme咖ann T． Truty A z—soil．Pc 2009 manual[M]．
Lau8anne：ZACE Service Ltd．2008
