軟巖隧道襯砌開裂機理分析及預防措施

文檔作者：李皓暉１虞曉衛２張旺興１李濤１余莉１文檔來源：１．中國地質大學（武漢）工程學院２.湖北省谷竹高速公路建設指揮部		點 擊數：	更新時間： 2025年11月13日
下載地址：點擊這里	文件大?。?869.95 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?69.95 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：潤華環球大廈深基坑支護方案優化

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

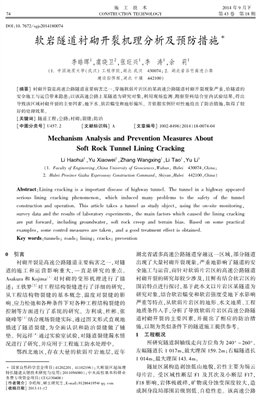

７４
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１４ 年９ 月下
第４３ 卷　第１８ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１４１８００７４
軟巖隧道襯砌開裂機理分析及預防措施?
李皓暉１，虞曉衛２，張旺興１，李　濤１，余　莉１
（１． 中國地質大學（武漢） 工程學院，湖北武漢　４３００７４； ２． 湖北省谷竹高速公路
建設指揮部，湖北十堰?。矗矗玻保埃埃?
［摘要］ 襯砌開裂是高速公路隧道重要病害之一，穿越軟弱片巖區的某高速公路隧道襯砌開裂現象嚴重，給隧道的
安全施工與運營帶來隱患；以該高速公路上某隧道為研究對象，利用現場監測、勘察資料結合室內試驗結果，得出
導致該區域襯砌開裂的主要因素：地下水、軟巖蠕變和地形偏壓。并依據實例針對性地給出了防治措施，取得了較
好的處理效果。
［關鍵詞］ 隧道工程；公路；襯砌；裂縫；防治
［中圖分類號］ Ｕ４５７?? ２ ［文獻標識碼］ Ａ　　　?。畚恼戮幪枺?１００２?８４９８（２０１４）１８?００７４?０４
Ｍｅｃｈａｎｉｓｍ Ａｎａｌｙｓｉｓ ａｎｄ Ｐｒｅｖｅｎｔｉｏｎ Ｍｅａｓｕｒｅｓ Ａｂｏｕｔ
Ｓｏｆｔ Ｒｏｃｋ Ｔｕｎｎｅｌ Ｌｉｎｉｎｇ Ｃｒａｃｋｉｎｇ
Ｌｉ Ｈａｏｈｕｉ１，Ｙｕ Ｘｉａｏｗｅｉ２，Ｚｈａｎｇ Ｗａｎｇｘｉｎｇ１，Ｌｉ Ｔａｏ１，Ｙｕ Ｌｉ１
（１． Ｆａｃｕｌｔｙ ｏｆ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ，Ｗｕｈａｎ， Ｈｕｂｅｉ?。矗常埃埃罚矗茫瑁椋睿?；
２． Ｈｕｂｅｉ Ｐｒｏｖｉｎｃｅ Ｇｕｚｈｕ Ｅｘｐｒｅｓｓｗａｙ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｃｏｍｍａｎｄ， Ｓｈｉｙａｎ，Ｈｕｂｅｉ?。矗矗玻保埃?，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｌｉｎｉｎｇ ｃｒａｃｋｉｎｇ ｉｓ ａ ｉｍｐｏｒｔａｎｔ ｄｉｓｅａｓｅ ｏｆ ｈｉｇｈｗａｙ ｔｕｎｎｅｌ． Ｔｈｅ ｔｕｎｎｅｌ ｉｎ ａ ｈｉｇｈｗａｙ ａｐｐｅａｒｅｄ
ｓｅｒｉｏｕｓ ｌｉｎｉｎｇ ｃｒａｃｋｉｎｇ ｐｈｅｎｏｍｅｎｏｎ， ｗｈｉｃｈ ｉｎｄｕｃｅｄ ｍａｎｙ ｐｒｏｂｌｅｍｓ ｔｏ ｔｈｅ ｓａｆｅｔｙ ｏｆ ｔｈｅ ｔｕｎｎｅｌ
ｃｏｎｓｔｒｕｃｔｉｏｎ ａｎｄ ｏｐｅｒａｔｉｏｎ． Ｔｈｉｓ ａｒｔｉｃｌｅ ｔａｋｅｓ ａ ｔｕｎｎｅｌ ａｓ ｓｔｕｄｙ ｏｂｊｅｃｔ， ｕｓｉｎｇ ｔｈｅ ｏｎ?ｓｉｔｅ ｍｏｎｉｔｏｒｉｎｇ，
ｓｕｒｖｅｙ ｄａｔａ ａｎｄ ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｌａｂｏｒａｔｏｒｙ ｅｘｐｅｒｉｍｅｎｔｓ， ｔｈｅ ｍａｉｎ ｆａｃｔｏｒｓ ｗｈｉｃｈ ｃａｕｓｅｄ ｔｈｅ ｌｉｎｉｎｇ ｃｒａｃｋｉｎｇ
ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ， ｉｎｃｌｕｄｉｎｇ ｇｒｏｕｎｄｗａｔｅｒ， ｓｏｆｔ ｒｏｃｋ ｃｒｅｅｐ ａｎｄ ｔｅｒｒａｉｎ ｂｉａｓ． Ｂａｓｅｄ ｏｎ ｓｏｍｅ ｐｒａｃｔｉｃａｌ
ｅｘａｍｐｌｅｓ， ｓｏｍｅ ｃｏｎｔｒｏｌ ｍｅａｓｕｒｅｓ ａｒｅ ｔａｋｅｎ， ａｎｄ ａ ｇｏｏｄ ｔｒｅａｔｍｅｎｔ ｅｆｆｅｃｔ ｉｓ ｏｂｔａｉｎｅｄ．
Ｋｅｙ ｗｏｒｄｓ：ｔｕｎｎｅｌｓ； ｒｏａｄｓ； ｌｉｎｉｎｇ； ｃｒａｃｋｓ； ｐｒｅｖｅｎｔｉｏｎ
? 國家自然科學基金項目（４１２０２２０１， ４１１０２１９６）；大斷裂區超深埋
特長隧道關鍵技術研究與應用（２０１１０５６０８０）；中央高校基本科研業
務費專項資金項目（ＣＵＧ１３０４０８） ［作者簡介］ 李皓暉，碩士研究生，Ｅ?ｍａｉｌ：９１２８６４１９５＠ ｑｑ． ｃｏｍ ［收稿日期］ ２０１３?１１?１２
０　引言
襯砌開裂是高速公路隧道主要病害之一，對隧
道的施工和運營影響重大，一直是研究的重點。
Ａｓａｋｕｒａ 和Ｋｏｊｉｍａ［１］ 對襯砌的變形機理進行了描
述； 王鐵夢［２］ 對工程結構裂縫進行了詳細的研究，
從工程結構物裂縫的基本概念、溫度對裂縫的影
響、應力松弛和各種條件下對各種工程結構裂縫的
控制等方面進行了系統的研究。方利成、杜彬、張
曉峰等［３］ 結合現場裂縫實際，通過圖文形式直觀地
描述了隧道裂縫，為全面認識和防治裂縫做了鋪
墊。何遠祥［４］ 通過實驗室試驗，對隧道裂縫漏水情
況進行了研究，并應用于工程施工防水處理中。
鄂西北地區，存在大量的軟弱片巖地層，近年
湖北省諸多高速公路隧道穿越這一區域，部分隧道
出現了大量襯砌開裂現象，嚴重地影響了隧道的安
全施工與運營，而針對軟弱片巖區的高速公路隧道
襯砌開裂的研究卻較少涉及，且鮮有結合軟巖區的
圍巖特點進行探討，基于此本文以片巖區某隧道為
研究對象，結合軟巖蠕變和軟巖強度受地下水影響
嚴重等特點，從軟弱片巖區的地形、水文地質、工程
地質條件入手，分析了導致軟弱片巖區高速公路隧
道襯砌開裂的主要因素，并提出了相應的防治措
施，以期為類似條件下的隧道施工提供參考。１　工程概況
所研究隧道洞軸線走向方位角為２４０° ～２６０°。
左幅隧道長１ ０１７ｍ，最大埋深１５９?? ２ｍ；右幅隧道長
１ ０１４ｍ，最大埋深１４３?? ４ｍ。
隧址區屬構造剝蝕低山地貌，巖性主要為絹云
母片巖。受區域性斷層Ｆ１ 及其次及小斷層Ｆ１７，
Ｆ１８ 影響，巖體極破碎，礦物成分蝕變深度較大，造
成洞身段局部圍巖級別低、自穩性差。該高速公路
２０１４ Ｎｏ． １８ 李皓暉等：軟巖隧道襯砌開裂機理分析及預防措施 ?。罚?
在施工過程中，多個隧道出現了襯砌開裂現象，且
裂縫分布范圍廣、數量多，裂縫長度和寬度相差很
大。該高速公路某隧道進口右線襯砌開裂統計數
據如表１ 所示，在２１ 個監測編號中，拱頂開裂５ 處，
邊墻開裂５ 處，拱腰開裂１１ 處，可見拱腰最易開裂；
環向開裂４ 處，軸向開裂１０ 處，斜向開裂７ 處；靠近
洞口段裂縫的長度較短，但寬度較大，隨著樁號增
大，裂縫變得細長。
表１　某隧道進口右線襯砌開裂統計結果
Ｔａｂｌｅ １?。樱簦幔簦椋螅簦椋?ｏｆ ｌｉｎｉｎｇ ｃｒａｃｋｉｎｇ ｉｎ ｔｈｅ
ｒｉｇｈｔ ｈｏｌｅ ｏｆ ａ ｔｕｎｎｅｌ
編
號
里程
樁號
開裂
位置
裂縫長
度／ ｍ
裂縫寬
度／ ｍｍ
裂縫
特征
１ ＹＫ１５３ ＋４５０—４４１ 拱頂８?? ５ ０?? ４ 軸向
２ ＹＫ１５３ ＋４４１—４３２ 拱腰５?? ３ ０?? ６ 軸向
３ ＹＫ１５３ ＋４３２—４２３ 拱腰７?? ４２ ０?? ７ 環向
４ ＹＫ１５３ ＋４２３—４１４ 邊墻９?? ２ ０?? ４ 軸向
５ ＹＫ１５３ ＋４１４—４０５ 拱腰９?? ０ ０?? ６ 軸向
６ ＹＫ１５３ ＋４０５—３９６ 邊墻８?? ２３ ０?? ５ 斜向
７ ＹＫ１５３ ＋３９６—３８７ 拱頂６?? ３６ ０?? ３ 環向
８ ＹＫ１５３ ＋３８７—３７８ 邊墻２?? ７４ ０?? ３ 斜向
９ ＹＫ１５３ ＋３６９—３６０ 拱腰９?? ０ ０?? ４ 軸向
１０ ＹＫ１５３ ＋３６０—３５１ 邊墻９?? ０ ０?? ７ 斜向
１１ ＹＫ１５３ ＋３５１—３４２ 拱頂９?? ０ ０?? ７ 軸向
１２ ＹＫ１５３ ＋３４２—３３３ 拱腰７?? １２ ０?? ４ 環向
１３ ＹＫ１５３ ＋３３３—３２６ 拱腰４?? ３２ ０?? ６ 軸向
１４ ＹＫ１５３ ＋３２６—３２０ 拱腰６?? １４ ０?? ６ 軸向
１５ ＹＫ１５３ ＋３２０—３１１ 邊墻９?? ２ ０?? ８ 環向
１６ ＹＫ１５３ ＋３１１—３０２ 拱腰５?? ８９ １?? ０ 軸向
１７ ＹＫ１５３ ＋３０２—２９３ 拱腰３?? ５ １?? ２ 斜向
１８ ＹＫ１５３ ＋２９３—２８４ 拱頂１?? ３５ １?? ０ 斜向
１９ ＹＫ１５３ ＋２８４—２７５ 拱腰１?? ６４ １?? ５ 軸向
２０ ＹＫ１５３ ＋２７５—２６８ 拱頂２?? ３８ １?? ３ 斜向
２１ ＹＫ１５３ ＋２６８—２６２ 拱腰２?? ３ １?? ６ 斜向
　　《地下工程防水技術規范》ＧＢ５０１０８—２００８ 中
規定，當混凝土開裂寬度＞ ０?? ２ｍｍ 時，便超過防水
的要求?，F(xiàn)場觀測發現，所研究隧道洞口段襯砌裂
縫寬度最小為０?? ３ｍｍ，最大達１?? ６ｍｍ，皆超過規范
中的防水要求，但基本沒有出現貫通現象，因此，這
些裂縫就現場觀測時來看對隧道防水和襯砌結構
的影響不是很大，但如果隧道開裂的機理不明，不
能對此采取相應的預防、處理措施，襯砌裂縫將進
一步發展，甚至貫通襯砌，就可能會導致較大的
災害。
２　襯砌開裂的成因分析
２?? １　軟巖蠕變對襯砌開裂的影響
所研究隧道的圍巖主要為絹云母片巖。在恒
定應力的作用下，軟巖變形隨時間逐漸增長，產生
蠕變現象，蠕變是軟巖流變特性的一個重要方面，
表現為圍巖變形長時間不趨于穩定。軟巖中黏土
礦物含量越多，軟巖的蠕變特征越明顯。強風化絹
云母片的Ｘ 粉晶射線衍射試驗結果顯示，片巖中的
黏土礦物含量高達５２％，在遇水情況下，極易發生
軟化［５］ ，出現蠕變現象。隧道右線洞口段ＹＫ１５３ ＋
２６２—２８５（洞口樁號ＹＫ１５３ ＋ ２６２）自２０１２ 年５ 月
１３ 日開始，變形速率就較大，且有增加的趨勢。５ 月
２０ 日連續３ｄ 降雨后，變形速率增加明顯，單日周邊
收斂值最高達１５３?? ６９ｍｍ，拱頂單日下沉量最高達
１５７?? ７２ｍｍ。截至５ 月２３ 日初襯侵入二襯界限
２４７ｍｍ，初襯混凝土明顯開裂（見圖１）。由此可知，
軟巖的特性導致襯砌混凝土所受應力隨時間的增
長而變大，變形達不到收斂，當持續變形量過大，超
過襯砌的承受極限，就會導致襯砌開裂。通過對上
述實例分析可知，軟巖對隧道的襯砌開裂具有重要
影響。
圖１?。伲耍保担?＋ ２７４ 斷面變形監測曲線
Ｆｉｇ． １?。模澹妫铮颍恚幔簦椋铮?ｍｏｎｉｔｏｒｉｎｇ ｃｕｒｖｅｓ
ｏｆ ＹＫ１５３ ＋ ２７４ ｓｅｃｔｉｏｎ
２?? ２　地下水對襯砌開裂的影響
隧址區降雨量豐富，雨季地下水較發育，隧道
一些襯砌裂縫中有明顯的滲水現象，由此推知，地
下水很可能是導致軟巖隧道襯砌開裂的一個重要
因素。地下水對隧道襯砌開裂一方面通過地下水
自身體現，主要包括作為附加荷載和對結構面、裂
隙的沖刷作用；另外通過對圍巖的作用體現。
２?? ２?? １　地下水自身的作用
當巖體裂隙中的水存在滲流狀態時，位于地下
水面以下的巖體將受到靜水壓力和滲流動水壓力
的作用［６］ 。地下水自身對襯砌的影響通過靜水壓
力和動水壓力體現。靜水壓力作為附加荷載作用
在襯砌上，促使襯砌發生破壞；動水壓力是一種動
態附加荷載，但地下水流速一般較低，動能小，所以
起的作用有限；動水壓力還能促使水流動，對裂隙、
結構面產生沖刷作用，降低巖體的完整性和穩定
性，進而通過巖體的破壞影響襯砌。
２?? ２?? ２　地下水對軟弱圍巖的作用
研究區地下水對圍巖的作用表現為軟化作用
和膨脹作用２ 方面。研究區隧道圍巖絹云母和黏土
?。罚?施工技術 第４３ 卷
礦物含量很高，這些礦物遇水發生化學反應，產生
軟化和膨脹等現象，導致圍巖惡化，促使襯砌開裂。
１）軟化作用
通過室內巖體物理力學性質試驗，得出巖體單
軸抗壓強度與含水量的關系：當含水量由０?? ３４％ 增
加到２?? １５％時，絹云母片巖抗壓強度由２８?? ５ＭＰａ 減
小到３?? ２１ＭＰａ，強度大大降低。通過研究隧道所在
高速公路原狀片巖抗剪強度的水敏性研究得到以
下結論：①片巖飽水后剪切剛度變小，達到承載力
極限時的剪切位移明顯大于天然狀態。②水對片
巖抗剪強度特別是殘余抗剪強度具有顯著的弱化
效應。片巖飽水軟化后，黏聚力降低３６?? ７％，內摩
擦角降低４?? ６％，殘余黏聚力降低６６?? ７％，殘余內摩
擦角降低１１?? ３％ ［７］ 。由上述結果可知，研究區隧道
圍巖在地下水的軟化作用下，抗壓和抗剪強度下
降，巖石性質惡化，促進襯砌開裂。
２）膨脹作用
巖石膨脹的必要條件是膨脹性巖石、水和應
力。膨脹性巖石含有大量的蒙脫石、綠泥石和高嶺
石等礦物，研究區雨季地下水豐富，隧道強風化絹
云母片Ｘ 粉晶射線衍射試驗結果顯示黏土礦物含
量高達５２％；對于膨脹巖地區的地下工程，開挖后
洞壁應力σｒ ＝０，即在洞壁附近，達到圍巖膨脹的應
力條件（σ ＜ σ０，σ０ 為初始應力）；另外，爆破產生的
裂隙、原有裂隙張開滑移甚至應力調整過程新產生
的裂隙均為水的進入提供了必要的通道。在這兩
方面作用下，膨脹性圍巖隨即發生膨脹變形，產生
膨脹應力，導致作用在支護上的荷載緩慢增加［８］ ，
進而可能促進襯砌的開裂。
２?? ３　偏壓對襯砌開裂的影響
偏壓是產生隧道結構性裂縫的主要原因，偏壓
可能是由地質和地形條件不對稱、結構不對稱、襯
砌回填不密實等引起。所研究隧道進口仰坡地形
上為左厚右薄?？v向（走向）坡坡度最大可達３５°，
存在地形偏壓（見圖２）。
對于地形偏壓隧道，開挖后，圍巖應力發生了
較大改變，在開挖擾動前，主應力（σ１ ）方向平行于
山坡面，其在水平方向的分力產生偏壓；當隧道開
挖以后，巖體中應力重分布導致主應力方向偏轉至
σ１′方向，隧道斷面右上角應力最大。開挖前后主應
力方向及開挖后斷面上應力分布情況如圖３ 所示。
偏壓還會導致切向應力在巖壁附近出現局部集中，
使巖土體發生剪切破壞。
所研究隧道進口段圍巖受偏壓影響產生應力
集中，過渡到支護結構上，支護受偏壓荷載的影響，
在左側的拱頂和拱腰部位產生局部應力集中，促使
圖２　某隧道進口橫剖面
Ｆｉｇ． ２?。裕瑁?ｃｒｏｓｓ?ｓｅｃｔｉｏｎ ｏｆ ａ ｔｕｎｎｅｌ ｅｎｔｒａｎｃｅ
圖３　隧道開挖后應力大小分布示意
Ｆｉｇ． ３　Ｔｈｅ ｓｔｒｅｓｓ ｄｉｓｔｒｉｂｕｔｉｏｎ ａｆｔｅｒ ｔｕｎｎｅｌ ｅｘｃａｖａｔｉｏｎ
襯砌變形、開裂?，F(xiàn)場激光隧道斷面儀的測量結果
顯示，所研究隧道右線進口偏壓段隧道襯砌的變形
主要集中在左側拱腰及拱頂，右側變形量明顯較
小，襯砌裂縫也主要出現在左側拱頂和拱腰。通過
對所研究隧道偏壓段裂縫的分析，推知偏壓很可能
是導致襯砌開裂的一個重要因素。
２?? ４　其他因素對襯砌開裂的影響
襯砌開裂是多因素綜合作用的產物。除上述３
種重要客觀因素外，場地工程地質和水文地質條件
差，隧道縱向沉降差；混凝土收縮膨脹；施工方法不
當，設計、施工管理不合理等都可能導致襯砌開裂
的產生，應結合實際情況進行分析。
３　襯砌開裂的相應防治措施
３?? １　裂縫防治原則
１）在保證隧道結構穩定性及防滲等要求的情
況下，裂縫治理應以加固為主，拆換為輔。
２）應認真分析裂縫產生的原因和性質，根據不
同受力情況，分別采取不同的治理措施。
３）裂縫處理后應能保證結構原有的承載能力、
整體性及防水、抗?jié)B性能。
４）處理方法力求簡單易行，以符合經濟合理
原則［９］ 。３?? ２　裂縫的防治措施
對于已產生的裂縫，處理以加固為主，拆換為
輔。常用的整治措施有：襯砌外側回填、壓漿；鑿槽
嵌鋼拱架；立模灌注混凝土；裂縫壓注環氧樹脂漿
２０１４ Ｎｏ． １８ 李皓暉等：軟巖隧道襯砌開裂機理分析及預防措施 ?。罚?
等。在實際施工中，更重要的是分析襯砌產生的原
因，提前采取防治措施，杜絕或減少開裂的產生，對
此，下面結合實例詳細論述。
１）針對地下水的作用，在所研究隧道施工過程
中，首先利用地質雷達和紅外探水方法等物探方
法，結合地質分析和勘察資料以及超前鉆探，查明
地下水的富集區域和徑流路徑，對于水量不大區
段，采用鉆孔疏導，將地下水排出，對于水量較大區
段，考慮到排水疏導對施工的影響，采用注漿切斷
地下水的補給路徑。通過這些措施，襯砌開裂伴有
滲水的現象明顯改善。
２）軟弱片巖遇水軟化和膨脹是導致軟巖蠕變
的重要原因，對地下水的處理亦能緩解軟巖蠕變；
所研究隧道襯砌開裂后，利用監控量測和超前地質
預報資料，結合現場掌子面巡查，開挖前預測可能
產生蠕變的圍巖區段，在預測的軟弱圍巖段拱頂埋
設超前注漿小導管，開挖后周圍洞壁加設注漿錨噴
支護，強化圍巖；此外，考慮到軟巖蠕變的特性，不
能照搬新奧法的模式去充分利用圍巖自穩能力，開
挖后盡快施作初期支護。通過這些措施，襯砌開裂
現象明顯減少。
３）地形偏壓現象出現在所研究隧道的洞口段；
偏壓促進隧道洞口襯砌開裂和侵限，對于這種嚴重
開裂和侵限段，首先將初期支護鋼拱架置換，因?yàn)?
偏壓使隧道一側受力較大，所以受力較大一側置換
成強度較大、間距較密的拱架，加厚初噴混凝土，并
布置扇形注漿噴錨支護，且在拱腳處設計鎖腳錨
桿。經過這些處理措施，洞口段的開裂和侵限得到
了很好的控制。
此外，要加強施工管理監理工作，建立有效的
監督機制，嚴格按照設計要求施工，要做好開挖后
現場工程地質、水文地質狀況的補充調查工作，在
施工開挖過程中，當發現現場條件與設計有出入
時，應根據實際地質條件及時調整設計參數，必要
時應改變原設計支護襯砌方案及施工方法；這些措
施都將能減少襯砌開裂的發生，控制裂縫的發展。
４　結語
１）鄂西北軟弱片巖地區，因其不良地質條件和
地層巖性，穿越該區的高速公路隧道襯砌開裂現象
嚴重，需采取有效防治措施。
２）導致片巖區襯砌開裂的主要因素為：地下
水、軟巖蠕變和地形偏壓。在這幾種主要客觀因素
的作用下，再加上設計、施工等方面的原因，綜合作
用導致襯砌開裂。
３）對于已經產生的裂縫，處理要以加固為主、
拆換為輔。對于易產生裂縫的地段應在施工前采
取預測和防治措施，做到杜絕或減少裂縫的產生。
參考文獻：
［ １ ］　Ａｓａｋｕｒａ Ｔ， Ｋｏｊｉｍａ Ｙ． Ｔｕｎｎｅｌ ｍａｉｎｔｅｎａｎｃｅ ｉｎ Ｊａｐａｎ ［ Ｊ］．
Ｔｕｎｎｅｌｌｉｎｇ ａｎｄ Ｕｎｄｅｒｇｒｏｕｎｄ Ｓｐａｃｅ Ｔｅｃｈｎｏｌｏｇｙ，２００３，１８（２／３）：
１６１?１６９．
［ ２ ］　王鐵夢． 工程結構裂縫控制［Ｍ］． 北京：中國建筑工業出版
社，２００２．
［ ３ ］　方利成，杜彬，張曉峰，等． 隧道工程病害防治圖集［Ｍ］． 北
京：中國電力出版社，２００１．
［ ４ ］　何遠祥． 隧道裂紋漏水的試驗研究與應用［Ｊ］． 隧道及地下工
程，１９９６，１９（２）：５６?６０．
［ ５ ］　繆協興，陳智純． 軟巖力學［Ｍ］． 徐州：中國礦業大學出版
社，１９９５．
［ ６ ］　劉佑榮，唐輝明． 巖體力學［Ｍ］． 武漢：中國地質大學出版
社，１９９９．
［ ７ ］　姜云，李永林，李天斌，等． 隧道工程圍巖大變形類型與機制
研究［Ｊ］． 地質災害與環境保護，２００４（４）：４６?５０．
［ ８ ］　劉建，李建朋． 谷竹高速公路原狀片巖抗剪強度的水敏性研
究［Ｊ］． 巖土力學，２０１２（６）：１７１９?１７２３．
［ ９ ］　趙國旗． 鐵路隧道襯砌開裂病害整治方法初探［Ｊ］． 巖石力學
與工程學報，１９９６（１５）：３８５?３８９．
（上接第５１ 頁）
計變更不當處要提出意見，請?jiān)O(shè)計人員完善，不要
隨意在設計變更上簽章。
　　２）施工必須符合設計要求，施工前必須技術現
行，依據設計要求和規范標準編制施工方案和技術
交底；選擇國家推廣應用的成熟的施工材料和技
術，采用四新技術及尚無相關技術標準的分部分項
工程要組織研討和論證；施工方案要經建設、設計、
監理審批，責任分解。
３）施工過程中必須執行國家現行規范標準和
企業的管理制度，不能因趕工而不按工序施工，放
松質量管理。項目管理人員如不能有效控制施工
質量，要及時向項目負責人或單位匯報，采取相應
的改進措施。
參考文獻：
［ １ ］　崔增坡，劉明華． 外墻外保溫工程施工質量通病淺析［Ｊ］． 建
筑，２０１１（１３）：６１?６２．
［ ２ ］　楊景宏． 外墻外保溫（后貼板）瓷磚飾面系統分析［Ｊ］． 施工技
術，２０１０，３９（Ｓ１）：６００?６０３．
［ ３ ］　李玉玲． 寒冷地區外墻外保溫裂縫分析與防治［Ｊ］． 陜西建
筑，２００８（９）：５５?５７．
［ ４ ］　陳聰，李軼，梁銳． 外墻外保溫體系裂縫分析研究［Ｊ］． 重慶
建筑大學學報，２００５（６）：２６?２８．
［ ５ ］　蔚新民． 外墻外保溫體系面層裂縫產生原因及控制［Ｊ］． 陜
西建筑，２００９（２８）：２２２?２２３．
［ ６ ］　劉榮祥． 淺談外墻外保溫系統裂縫原因及控制［Ｊ］． 安徽建
筑，２００６（６）：５９?６１．

網友評論 more

建筑安全論文最新內容

11-13
