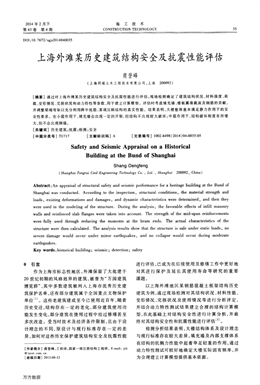

2014年2月下
第43卷第4期
施工技術
CONSTRUCTl0N TECHNOLOGY
DOI：10．7672／s鰣s2014040035
上海外灘某歷史建筑結構安全及抗震性能評估
商登峰
(上海同瑞土木工程技術有限公司，上海200092)
[摘要]通過對上海外灘某歷史建筑結構安全及抗震性能進行評估，現場檢測確定了建筑結構狀況、材料強度、荷
載、變形情況、完損狀況和動力特性等參數，用于建立計算模型。評估時考慮填充墻、樓板翼緣截面及鋼筋的貢獻，
并調整梁端彎矩以充分利用跨中底筋，客觀反映結構的真實性能。結果表明，大樓整體基本滿足靜力作用下的安
全性要求。在小震作用下，填充墻會出現一定的開裂，但結構不出現較大破壞；中震作用下，結構破壞程度有所增
大，但不會出現倒塌。
[關鍵詞]歷史建筑；抗震；檢測；安全
【中圖分類號]Tu717 [文獻標識碼]A [文章編號]1002_8498(2014)04_0035m5
Safety and Seismic Appraisal on a Historical
Building at the Bund of Shanghai
Shang Dengfeng
(5hong^ni丁bngrui Ci"以E，皤iHeer西zg zoc^幾o(hù)fog)，Co．，￡￡d．，_s^口ng矗口i 200092，C^in8)
Abstract：An appraisal of stmctural safbty and seismic peIformance for a heritage building at the Bund of
Shanghai was conducted． According to the inspection， structural condi“ons， the mate矗a】sn’ength and
loads，existing defbrmations and damages， and dynamic characteristics were determined， and then they
were used in the modeling of the structure． During the analysis， the favorable ef傳cts of infill masonr)r
walls and reinforced slab nanges were taken into account． The strength of the mid·span reinforcements
were fhlly used through reducing the moments at the beam ends． The actual characteristics of the
stmcture were then calculated． The analysis results show that the structure is safe under statie loads，no
severe damage would occur under minor earthquakes， and no collapse would occur dur主ng moderate
eanhquakes．
Key words：historical building；seismic；detection；safety
0 引言
作為上海市標志性地區，外灘保留了大批建于
20世紀初期的風格迥異的建筑，被譽為“萬國建筑
博覽群”，其中多數建筑被列入上海市優秀歷史建
筑保護名單，還有部分建筑屬于全國重點文物保護
單位?。這些老建筑建成至今已使用近百年，隨著
歷史變遷，結構存在一定的老化，部分建筑使用功
能發生變化，部分建筑在使用過程中經過修繕甚至
多次改造。受當時技術及經濟條件限制，且由于設
計理念的不同，原設計與現行標準存在一定的差
異，如何對這些歷史保護建筑結構安全及抗震性能
[作者簡介]商登峰，工程師，國家一級注冊結構工程師，E-mail：jcb
@trcet．com．cn
[收稿日期]2013-09一12
進行評估，已成為在后續使用及修繕工作中更好地
對其進行保護及延長其使用壽命等研究的重要
課題。
以上海外灘地區某鋼筋混凝土框架結構歷史
建筑為例，通過現場檢測對其結構狀況、材料性能、
變形情況、完損狀況及使用情況等進行分析評定，
并結合動力特性測試結果建立合理的結構計算模
型，在此基礎上對結構安全性進行計算分析，并最
終對其結構安全性和抗震性能進行評估’21。
檢測分析結果表明，大樓結構體系及設計理念
與現行標準存在較大差異，填充墻及內部支撐體系
在結構的抗側力性能中起著舉足輕重的作用，通過
動力特性測試可較好地確定大樓實際固有頻率，并
為合理建立計算模型提供基本依據。
萬方數據
36 施工技術第43卷
1 工程概況
1．1建筑特色
該大樓位于上海外灘地塊的漢口路與四川中
路交界處，原為四行儲蓄會聯合大樓。1926年由匈
牙利籍著名建筑師鄔達克負責設計，1928年建成，
外觀為英國新古典主義風格，1994年被列入上海市
第2批優秀歷史建筑保護名單舊。。大樓上部8層，
下設半地下室，外立面采用三段式處理，底層、2層
和半地下室上部合為一體構成基座，設貫通的漢白
玉壁柱；3—6層主體部分飾面為深褐色面磚；6層作
挑檐，水平檐線與下部的腰線構成統一；7，8兩層及
塔樓還原為漢白玉飾面，與基座上下呼應(見圖1)。
細部裝飾精美，漢白玉壁柱都刻有直線凹槽，窗框
富于變化并有簡潔的線腳裝飾，頂部?jī)蓪铀菐в?
巴洛克裝飾風格，采用菱形藍色玻璃窗H。。室內裝
修豪華，底層大廳多為漢白玉大理石裝飾，部分房
間采用紅木裝飾。
圖l大樓外貌
Fig．1 The heritage bUilding
1．2建筑概況
大樓地下l層、地上8層(局部塔樓9層)，1層
局部含有夾層，東南向轉角處有1層突出屋面的塔
樓。平面整體近似呈矩形，平面尺寸約37．5m×
16．4m，占地607m2，總建筑面積約5 854m2；各層層
高在3．2—4．5m不等，總建筑高度約36．9m(見圖
2，3)。
丁T ]Tr I T I 1 1 r
1 1Jl}l 1】LL 。—— 蠟吲耱。——
?！?
_——
_——
——
14
1 I—竹廠_1 下r—R百
圖2底層建筑平面
Fig．2 The pIan of ground noor
圖3 東立面
Fig．3 The east eleVation
大樓原設計為銀行建筑，底層為銀行大廳，地
下室為設備層及儲物間等，其余各層均用作辦公
室，地下室一2層局部有四周設鋼筋混凝土墻體的
金庫。歷經80余年使用，其作為銀行建筑+辦公的
使用功能基本維持不變，底層后期作為廣發銀行大
廳，上部為多家公司辦公。
1．3結構概況
大樓結構整體采用鋼筋混凝土框架結構，地下
室一2層局部設鋼筋混凝土承重墻，各層樓屋面采
用現澆鋼筋混凝土肋梁樓屋蓋承重(見圖4)。
曠滬曠卜
卜
扛
f
’
一
I
一I
0一o‘ 【歲蜒／ 羅0、彩％y— lL么Ⅵ二n O 漲、“拶／ 甜》《 ／l l
二緩 鍪 匪遞
霧燕U。o y
。也
自
[1辮咒
i h：IB南麗
．r 『—／
I I I I I Ji℃
圖4結構平面
Fig．4 The structural pIan
框架采用雙向布置，縱向框架柱間距4．39—
7．54m，橫向框架跨度為(9．56+6．46)m。框架柱
截面主要采用正方形，截面邊長自下而上遞減，截
面最大和最小尺寸分別為610mm×610mm和
254mm×254mm；部分框架柱采用矩形截面，短邊邊
長在254～559mm，長邊尺寸在356～1 295mm；1層
至1層夾層部分框架柱采用直徑711mm的圓柱。
柱截面縱筋主要采用方鋼，方鋼截面邊長為12．7—
25．4mm，根數為4～24根，柱箍筋主要采用咖6．4@
102，咖6．4@127，咖6．4@152，咖6．4@178或咖6@203
等。填充墻采用三孔或兩孔空心黏土紅磚(尺寸規
格210mm×200mm×65mm和210mm×100mm×
65mm，方孔截面尺寸45mm×35mm和25mm×
35mm，肋寬15mm)、混合砂漿砌筑。
縱橫向框架梁截面寬203～356mm、高305～
萬方數據
商登峰：上海外灘某歷史建筑結構安全及抗震性能評估37
914mm，梁跨中底筋主要為方鋼，根數為3—17根，
方鋼截面邊長為12．7～25．4mm，部分底筋在支座
部位彎起(見圖5)。箍筋為“凹”字形非封閉箍，采
用咖6．4，咖7．9及咖9．5的圓鋼，主要配置在梁兩端，
間距在76．2—305mm。各層樓(屋)面現澆板厚主
要為76．2，88．9，101．6mm，局部50．8，228．6，
304．8mm；采用彎起式配筋，板底配筋一般為西7．9
@127，咖7．9@114，咖9．5@165或咖12．7@165，在支
座端部彎起，并伸人相鄰跨板支座，起到抵抗支座
負彎矩的作用。局部混凝土墻厚一般為305mm，墻
豎向和水平鋼筋均為雙排西22．2@152。
基礎設計采用鋼筋混凝土樁基+梁板式片筏
基礎，基礎底板厚178mm或229mm，下設93根截面
尺寸為203mm×203mm、長約6．1m的預制混凝土
方樁和361根西152mm、長約4．9m的預制混凝土
圓樁。
叫
圖5框架梁詳圖
Fig．5 The de紐n of me frame be鋤
2現場檢測結果
2．1建筑結構狀況
大樓原始建筑結構圖紙基本齊全，歷經80余年
使用，幾易其主，并經歷了多次修繕。為全面了解
大樓建筑結構的實際情況，對其進行檢測與復核。
結果表明：①主要軸網尺寸、樓層層高、主要填充墻
布置等與設計圖紙一致，但內部分隔墻布置與原設
計有較大差別；②結構布置、混凝土構件截面尺寸、
主要配筋情況、節點連接狀況等與設計圖紙基本
一致。
2．2材料強度
采用超聲回彈綜合法檢測混凝土強度，并鉆取
混凝土芯樣進行強度的修正，混凝土強度綜合評定
為14．9MPa。采用回彈法對砂漿強度進行檢測，砂
漿強度綜合評定為6．5MPa；現場抽取磚塊試樣，通
過抗壓強度試驗確定磚強度，磚強度綜合評定為
11．3MPa。采用里氏硬度法對方鋼及圓鋼強度進行
檢測，方鋼和圓鋼抗拉強度基本達到HPB235鋼筋
抗拉強度特征值(370MPa)要求。
2．3變形情況
采用水準儀測量了大樓相對不均勻沉降趨勢，
測量時以屋頂女兒墻頂為相對水準(見圖6)。結果
表明，大樓南北方向表現為北端沉降大、南端沉降
小，平均相對傾斜率為1．93‰，東西方向表現為西
端沉降大、東端沉降小，平均相對傾斜率為7．34‰。
選取外墻轉角處及邊柱棱角位置，采用電子全
站儀測量大樓的整體傾斜。結果表明，大樓整體表
現為向西、北傾斜，向西最大傾斜率為9．96‰，向北
最大傾斜率為0．57％。，傾斜方向與相對不均勻沉降
趨勢規律基本一致。
圖6相對不均勻沉降實測結果
Fig．6 The measured uneVen settlement
2．4動力特性
為了解房屋結構動力特性，獲取結構自振特性
參數，采用同濟大學土木工程防災國家重點實驗室
監制的SVSA結構振動信號采集分析系統進行結構
振動信號采集和處理。根據房屋結構特點和現場
測試條件，在房屋地下室～屋面的平面形心附近每
層選取1個測點，共計10個測點，布置加速度傳感
器，采用結構振動信號采集儀，分別記錄戈向(南北
向)、)，向(東西向)的加速度反應，每個方向采集時
間為30min。
在并，)，方向時程記錄的基礎上，通過快速傅立
葉變換可以得到各測點的自功率譜和互功率譜(見
圖7，8)，通過功率譜曲線上的峰值可以確定各階頻
率"J。綜合各測點的分析結果，茗，y方向的固有頻
率分別為1．6Hz和1．4Hz，其基本周期分別為0．63s
和0．71 s，采樣頻率為100Hz。
娶
基
¨
kI【10‘“直“山出“-』垃▲山j(luò)-I“山血齜“
一叩l下P|1『1．’}1w研7邵}陽P"W嚇}’
時間／s
圖7典型時域波形
Fig．7 The time history Of the measured acceleration
2．5完損狀況
大樓屬于上海市第2批公布的優秀歷史建筑，
保護類別為二類，各立面及內部特色裝修為重點保
護部位。現場檢測結果表明，重點保護部位整體保
萬方數據
38 施工技術第43卷
●
2
j粵
馨k ?
o 5 10 15i{豁：o 35 4045 50
圖8典型自功率譜頻譜圖
Fig．8 The auto power spectrum
存基本完好，但外立面及內部局部特色裝飾存在開
裂現象。結構整體基本完好，但局部樓層混凝土板
存在材料收縮導致的開裂；部分混凝土構件存在鋼
筋銹蝕現象，經現場抽樣檢測，鋼筋截面平均銹蝕
率約為5％，混凝土碳化深度在15～48mm?，F(xiàn)場檢
測未發現有相對不均勻沉降及傾斜導致的大樓填
充墻開裂及結構損傷。
2．6荷載調查
為對大樓結構安全和抗震性能作出評價，對其
荷載進行了調查，包括恒荷載和活荷載的調查。現
場采用樓板厚度檢測儀結合鉆孔的方法對樓板構
造層厚度進行了抽樣檢測，結果表明，結構層厚度
與設計尺寸基本相符，面層厚度在23～145mm，據
此確定樓屋面恒荷載附加值在0．9～2．0kN／m2。根
據大樓各層使用功能，按現行荷載規范確定活荷
載，底層銀行大廳活荷載標準值取3．5kN／m2，其余
各層樓屋面活荷載標準值主要取2．0kN／m2。
3結構安全及抗震性能評估
3．1計算模型及參數選取
按照框架結構體系，采用中國建筑科學研究院
結構研究所PKPM系列sATwE計算軟件，對結構
進行計算分析，并對結構安全及抗震性能進行分析
評估。計算時，結構構件截面尺寸按現場檢測與復
核后的實際尺寸取值，荷載按實際調查結果取值。
材料強度取實際檢測評定值，考慮到鋼筋普遍存在
銹蝕∞1，對鋼筋強度取0．9的折減系數?？紤]到大
樓未出現因沉降和傾斜導致的結構損傷，計算中不
考慮沉降和傾斜的不利影響。
抗震分析評估時，根據《建筑抗震鑒定標準》
GB50023—2009(以下簡稱“鑒定標準”)的有關要
求，按丙類建筑、7度抗震設防(0．19)、設計地震分
組第一組、特征周期為0．9s、上海IV類場地、A類建
筑、后續使用年限30年的要求，對大樓結構抗震性
能進行鑒定，分第一級鑒定(結構構造措施的鑒定)
和第二級鑒定(結構承載力驗算)。
3．2結構安全性評估
考慮豎向荷載作用下，對結構承載力進行驗
算。計算中，根據梁柱節點的實際構造及梁板鋼筋
的布置情況，現澆梁、板端彎矩調幅系數取0．7。計
算結果表明：①地下室～7層⑩軸少數框架柱及少
數邊柱承載力略有不足，根據《民用建筑可靠性鑒
定標準》GB50292一1999，評為6．．級，其余框架柱評
為口。級，滿足要求；②各層樓屋面框架梁基本滿足
承載力要求，部分梁支座處抗彎承載力不足，但考
慮樓板翼緣截面及鋼筋的貢獻，并適當調整梁端彎
矩調幅系數(充分利用跨中底筋貢獻)，仍能評為Ⅱ。
級，滿足要求；③各層樓屋面次梁及現澆板滿足承
載力要求，評為口。級。
考慮風荷載組合作用下，不滿足承載力要求的
框架柱數量有所增多；若考慮填充墻的抗側力貢
獻，即按剛度等效原則，將填充墻等效為混凝土墻，
對結構進行驗算，則計算結果與豎向荷載組合下結
果一致，且各填充墻在風荷載作用下滿足抗剪承載
力要求。不考慮填充墻貢獻時，在風荷載作用下，
縱橫向樓層層問最大位移角在l／770～1／800；考慮
填充墻貢獻時，縱橫向樓層層間的最大位移角在
l／820～1／857。由此可見，填充墻可作為結構內部
抗側力體系的有效補充，對提高結構整體剛度起到
一定的作用。
大樓地基承載力特征值約為128kPa，經驗算，
基底平均反力約為105kPa<128kPa，且基礎底板滿
足承載力的計算要求，即大樓地基基礎滿足安全性
要求，地基基礎整體評為口。級。
根據評估結果，大樓基本完好，結構整體滿足
正常使用情況下的安全性要求，對局部影響安全
性、耐久性和正常使用的構件進行妥善加固、維修
處理后，大樓可以正常安全使用。
3．3結構抗震性能評估
根據鑒定標準關于A類鋼筋混凝土框架結構
的相關規定，對大樓結構抗震性能進行第一級鑒
定。結果表明，大樓結構布置、框架柱軸壓比、框架
柱最小截面尺寸、框架梁箍筋構造措施及填充墻連
接構造措施等不滿足鑒定標準要求。
考慮到有部分結構構造措施不能滿足第一級
鑒定的要求，根據鑒定標準，考慮體系影響系數及
局部影響系數計入構造的影響，采用抗震承載力驗
算的方法對結構抗震性能進行第二級鑒定。計算
時，除考慮結構內部混凝土強度的抗側力貢獻，按
剛度等效原則考慮填充墻的抗側力貢獻，根據動力
性能測試結果，結構周期折減系數取0．9，主要?jiǎng)恿?
特性計算結果如表l所示，地震響應計算結果如下：
①基底剪力算向：3 379kN；y向：3 047kN；②剪重
比菇向：4．96％，)，向：4．47％；③有效質量系數
萬方數據
2014 No．4 商登峰：上海外灘某歷史建筑結構安全及抗震性能評估39
z=90．9％；y=99．5％；④最大扭轉位移比戈向：
1．21；y向：1．98；⑤最大層間位移角戈向：1／l 993
(3層)；y向：1／894(底層)。
計算結果表明：①x向(縱向)、)，向(橫向)基本
周期分別為0．646 8s和0．833 2s，實測結果分別為
0．63s和O．71 s，兩者基本相近，實測結果較計算結
果略偏小，可能與結構材料強度及構件尺寸的偏
差、計算中未考慮部分隔墻的剛度貢獻等因素有
關；②扭轉第一自振周期與平動第一自振周期比
ri／t=o．54，滿足規范限值o．9的要求；③戈，y方向
的最大扭轉位移比均超過1．2；④戈，y向各樓層最大
層間彈性位移角分別為l／1 993(3層)和1／894(底
層)；⑤框架柱計算內力較風荷載組合作用下有一
定增大，部分框架柱承載力不足；⑥框架梁計算內
力較風荷載組合作用下有一定增大，但考慮樓板翼
緣截面及鋼筋的貢獻，適當調整梁端彎矩調幅系
數、充分利用跨中底筋貢獻，仍能滿足承載力的計
算要求。根據分析評估結果，預計大樓基本能實現
“小震作用下，填充墻會出現一定的開裂，但結構不
出現較大破壞；中震作用下，結構破壞程度有所增
大，但不至于出現倒塌”的抗震設防目標。
4 結語
1)作為上海市優秀歷史建筑，大樓主要重點保
護部位保存基本完好，局部略有破損。結構整體基
本完好，混凝土構件存在一定的銹蝕，整體出現向
西、北的不均勻沉降和傾斜、但未導致結構損傷及
其他構件開裂現象。
2)動力性能測試結果表明，石向(縱向)、y向
(橫向)基本周期實測結果分別為0．63s和0．7ls，
考慮填充墻貢獻的計算基本周期分別為0．65s和
0．83s，兩者基本相近。
3)考慮豎向荷載作用下，結構整體基本滿足安全
性要求，僅少數框架柱承載力略有不足，評為6。級，其
余構件均評為口。級；風荷載組合下，填充墻對結構抗
側力有一定貢獻；對現澆梁的計算，可考慮樓板翼緣
截面及鋼筋的貢獻，并通過調整梁端彎矩充分利用跨
中底筋貢獻。作為保護建筑，在結構評定中宜盡量挖
掘結構的內在潛力，減少后期修繕中的結構加固，在
滿足保護要求的前提下使其使用壽命延長。
4)大樓原設計未考慮抗震設防，部分抗震構造
措施不滿足鑒定標準要求；考慮結構內部混凝土墻
． 及填充墻的抗側力貢獻，結構抗震承載力基本滿足
要求，僅部分框架柱承載力不足。根據分析評估結
果，預計大樓基本能實現抗震設防目標。
5)大樓整體保存基本完好，在后續修繕中，對
局部影響安全性、耐久性和正常使用的構件進行妥
善加固、維修處理后，大樓可以正常安全使用；建議
對銹蝕構件涂刷阻銹劑，混凝土構件加固方式宜盡
量做到具有可逆性。填充墻對結構抗側力有一定
貢獻，在修繕中不宜隨意拆除，可通過對填充墻進
行勾縫處理、增強與主體結構的連接或采用鋼絲網
水泥砂漿等措施加固后進一步改善建筑的整體抗
震性能。
參考文獻：
[1] 伍江．上海百年建筑史[M]．上海：同濟大學出版社，2008．
[2]顧祥林，張偉平，商登峰．房屋質量檢測評定報告[R]．上
海：同濟大學房屋質量檢測站，2叭2．
[3] 上海地方志辦公室．上海名建筑志[M]．上海：上海社會科
學院出版社，2005．
[4] 鄭時齡．上海近代建筑風格[M]．上海：上海教育出版
社，1999．
[5] 李杰，李國強．地震工程學導論[M]．北京：地震出版
社．1992．
[6] 張偉平，商登峰，顧祥林．銹蝕鋼筋應力一應變關系研究[J]．
同濟大學學報：自然科學版．2006，34(5)：586-592．
中國國家美術館馬年開建
據悉，坐落于奧林匹克公園中心區的地標式建
筑——中國國家美術館將于今年開建。日前，從有
關部門獲悉，這一總建筑面積約12．9萬m2的項目
計劃于一季度開工，2017年年底完工。項目建成
后，將成為世界上最大的國家美術館。
據了解，該館將重在實現藝術博物館的功能，
重點突出兩大主題：一是20世紀以來中國美術的長
期固定陳列，以歷史發展為主線，同時設立重要美
術現象、重要藝術家專室，大規模陳列館藏作品。
二是前瞻美術的未來發展，為多種形態的視覺藝術
提供充分展示條件。在此基礎上，設立三大收藏展
示區，即書法篆刻、民間美術和國際藝

網友評論 more

建筑安全論文最新內容

11-15
