86
施工技術
CONSTRUCTION TECHNOLOGY
2011 年5 月上
第40 卷第340 期

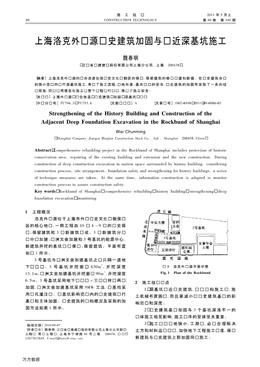

上海洛克外灘源歷史建筑加固與鄰近深基坑施工
魏春明
( 江蘇省華建建設股份有限公司上海分公司，上海200438)
［摘要］上海洛克外灘源的綜合改造包括歷史文化風貌區的保護，保留建筑的修繕擴建和新建。在歷史建筑合圍
的狹小空間內進行深基坑施工，考慮了施工流程、場地布置、基坑圍護的安全、歷史建筑的加固等采取了一系列技
術措施，同時應用信息化施工對整個過程進行監測，保證了施工安全。
［關鍵詞］上海外灘源; 綜合改造; 歷史建筑; 加固; 深基坑; 監測
［中圖分類號］TU746. 3; TU753. 6 ［文獻標識碼］A ［文章編號］1002-8498(2011)09-0086-03
Strengthening of the History Building and Construction of the
Adjacent Deep Foundation Excavation in the Rockbund of Shanghai
Wei Chunming
( Shanghai Company，Jiangsu Huajian Construction Stock Co. ，Ltd. ，Shanghai 200438，China)
Abstract:Comprehensive rebuilding project in the Rockbund of Shanghai includes protection of historic
conservation area，repairing of the existing building and extension and the new construction. During
construction of deep construction excavation in narrow space surrounded by history building，considering
construction process，site arrangement，foundation safety and strengthening for history buildings，a series
of technique measures are taken. At the same time，information construction is adopted to monitor
construction process to assure construction safety.
Key words: Rockbund of Shanghai; comprehensive rebuilding; history building; strengthening; deep
foundation excavation; monitoring
［收稿日期］2010-09-07
［作者簡介］魏春明，江蘇省華建建設股份有限公司上海分公司副總
工程師，高級工程師，上海市寧城路68 號二樓200438，電話:
13817613849，E-mail:chumy@ sina. com
1 工程概況
洛克外灘源位于上海市外灘歷史文化風貌保護
區的核心地塊，一期工程由10 棟4 ～ 9 層的歷史保
護、保留建筑和3 棟新建筑組成。3 棟新建筑分別
為中實加建、亞洲文會加建和3 號基坑的能源中心，
新建筑開挖的基坑緊貼保護、保留建筑。平面布置
如圖1 所示。
3 號基坑與亞洲文會加建基坑之間只隔一道地
下連續墻。3 號基坑開挖面積630m2 ，開挖深度
13. 1m，亞洲文會加建基坑開挖面積90m2 ，開挖深度
6. 5m。3 號基坑采用地下連續墻+ 三軸攪拌樁兩側
加固，亞洲文會加建基坑采用SMW 工法，樁基均采
用鉆孔灌注樁。對基坑影響范圍內的歷史建筑進行
基礎和主體加固。歷史建筑的結構概況及采取的加
固方法如表1 所示。
圖1 洛克外灘源平面示意
Fig. 1 Plan of the Rockbund
2 施工技術難點
1) 深基坑貼近歷史建筑，圍護結構施工時，施
工機械布置困難，而且要減小對歷史建筑基礎的影
響范圍和深度。
2) 歷史建筑基礎加固與3 個基坑深淺不一的
單體施工相互影響，施工順序的安排至關重要。
3) 施工現場場地狹小，工期緊，必須合理解決
土方和材料運輸問題，加快地下工程施工進度，保證
新建筑與歷史建筑上部加固同時施工。
萬方數據
2011 No. 340 魏春明:上海洛克外灘源歷史建筑加固與鄰近深基坑施工87
表1 基坑影響范圍內的歷史建筑結構概況及加固方法
Table 1 Condition of history building and strengthening method in the influence scope of foundation
工程名稱上部結構形式基礎形式基礎加固方法
安培洋行共4 層，磚木結構大放腳磚砌條形基礎，基礎埋深1. 56m，無地下室錨桿靜壓鋼管樁
圓明園公寓共4 層，磚木結構大放腳磚砌條形基礎，基礎埋深1. 6m，無地下室錨桿靜壓鋼管樁
亞洲文會大樓6 層框架結構條形基礎梁，木樁長24. 4m，基礎埋深1. 75m，無地下室無
女青年會大樓8 層，鋼筋混凝土框架結構柱下獨立承臺樁基礎，基礎下設矩形木樁，樁長12. 19m 錨桿靜壓鋼管樁
中實大樓地上7 層，鋼筋混凝土框架半地下室，柱下獨立承臺樁基礎，樁長9. 15m 錨桿靜壓鋼管樁
美豐洋行3 層磚木結構條形基礎，埋深1. 2m，無樁基無
圖2 相鄰建筑施工流程
Fig. 2 Construction process of adjacent buildings
4) 深基坑施工時，要保證臨近未進行基礎加固
的待拆老建筑的安全。
3 總體施工流程
1)3 號基坑在施工三軸攪拌樁前，須完成老建
筑基礎加固( 全部新增基礎梁) 施工，確?；A(chǔ)的整
體剛度。
2) 鄰近3 號基坑周圍、縱橫墻相交處的錨桿靜
壓鋼管樁需沉樁及封樁完畢。
3) 鄰近安培洋行的3 號基坑內側加固攪拌樁
須在地下連續墻施工完畢后方可施工。
4) 亞洲文會大樓地下室結構完成后施工3 號
基坑圍護結構。
5) 美豐洋行在3 號基坑圍護施工前加固并局
部拆除。
在實際施工過程中由于加固的進度滯后，流程
做了適當調整，關鍵控制亞洲文會加建底板和地下
1 層的二次換撐時間，保證在3 號基坑開挖前完成
換撐;美豐洋行在3 號基坑圍護施工后、開挖前才完
成加固并局部拆除。實際施工流程如圖2 所示。
4 基坑施工
1) 圍護結構
3 號基坑地下連續墻厚600mm，靠近保護建筑
物區域深28. 5m，與結構外墻兩墻合一，兩側采用三
軸攪拌樁3650mm@ 900mm 加固，兼止水帷幕?；?
坑內采用3650mm@ 1 350mm 三軸攪拌樁加固，樁
間搭接200mm，水泥摻量分別為8% ( 坑底以上) 和
13% ( 坑底以下)。三軸攪拌樁有效樁長分別為
12. 90m ( 一般區域)、15. 90m ( 坑底加固區域)、
17. 30m( 亞洲文會大樓加建基坑區域) 和16. 70m
( 與2 號基坑銜接區域)。
3 號基坑圍護工程局部采用高壓旋噴樁作地下
連續墻外側加固，位于3 號基坑靠近美豐洋行處地
下連續墻外側加固區及與中實大樓轉角處部位。旋
噴樁底標高－ 14. 308m ( 絕對標高) ，有效樁長
12. 90m，650mm@ 450mm，樁間搭接200mm，水泥
摻量30% ，水灰比1. 0，采用強度等級為42. 5MPa
的普通硅酸鹽水泥。
亞洲文會大樓加建基坑主體結構圍護采用
SMW 工法，樁直徑650mm，樁中心間距450mm，有
效樁長分別為14. 3m( 一般區域)、17. 30m( 深坑區
域)、18. 50m ( 靠近3 號基坑區域) 和22. 20m( 靠近
2 號基坑區域) ，攪拌樁采用42. 5MPa 級普通硅酸
鹽水泥，水泥摻量20% ，水灰比1. 5;插入型鋼規格
為H500 × 300 × 11 × 18 ( 插二隔一，有效長度15m、
靠中實大樓處有效長度18m)。
2) 土方開挖
土方開挖分4 層，第1 層土方開挖后施工第1
道支撐及棧橋。第1 層土用挖機直接挖運，下面3
層土采用80t 的履帶式起重機將普通小型挖機吊進
坑內，與停放在棧橋上的加長臂挖機形成接力方式
將土方挖運。
3) 基坑降水
3 號基坑按單井有效抽水面積200m2 來確定，
在基坑內設置3 口真空深井，深井降水孔深21m，成
孔直徑700mm，井管直徑273mm，側邊采用潔凈粗
砂回填。深井降水在開挖前30d 進行，基坑開挖前
萬方數據
88 施工技術第40 卷
坑內地下水位須降至開挖面以下1m，結合支撐施工
及土方開挖，視降水及水位監測情況適當調整降水
方案。整個降水周期一直延續到3 號基坑地下室主
體施工結束。
4) 支撐及棧橋設置
3 號基坑南北長約36m，東西長約16m，東、南、西
三面均為歷史建筑，施工場地非常狹窄，基坑開挖后
將沒有施工通道。故在3 號基坑靠近安培洋行、圓明
園公寓一側增設臨時施工棧橋，便于挖機及運土車輛
在棧橋上挖運土方、起重機械停靠、安裝鋼管支撐、吊
運施工材料模板等，從而加快基坑施工速度。
基坑內支撐第1 道為900mm × 800mm 鋼筋混
凝土支撐，第2，3 道為609 × 16 雙拼鋼管支撐，
［24@ 2 000mm 加強，環梁為雙拼H700 × 300 × 13 ×
24，鋼管支撐施加預應力。利用第1 道鋼筋混凝土
支撐，在其上部設置混凝土棧橋。在基坑內設
500mm × 500mm 鋼格構柱支撐棧橋并插入工程樁。
5 美豐洋行局部拆除與加固
美豐洋行北墻距3 號基坑地下連續墻凈距僅
1m。南北向唯一的內橫墻出現30 ～ 40mm 貫通裂
縫，房屋傾斜11‰。原木結構屋架經過100 多年的
使用，已經發生局部蟲蛀和腐爛，其承載力極大地削
弱。基坑施工期間，基坑變形可能導致美豐洋行墻
體嚴重傾斜和裂縫，甚至坍塌。基坑開挖施工前必
須局部拆除和臨時加固。設計局部拆除范圍為北墻
及屋架一角，約7m 跨度( 見圖3)。
由于未能在3 號基坑圍護施工前完成加固和拆
除，須在圍護施工期間采取保證安全的技術措施。
在拆除相關區域搭設滿堂腳手架，在北墻外側搭設
外腳手架，將北墻與內腳手架進行可靠拉結，并跟蹤
監測北墻的沉降和裂縫。
遵循“墻體、屋架加固、洞口封堵→局部拆除→
基坑開挖”的原則施工。拆除前對屋架的受力、墻
體支座的荷載重新驗算。采用粘鋼法加固木屋架桿
件和節點;直接受力的承重墻封堵門洞，屋架下方留
有1 ～ 2 皮磚空隙用無收縮灌漿料灌實。墻體拆除
后，在其端部節點和墻根增設鋼筋混凝土構件加固。
6 全過程監測成果分析
對施工全過程進行監測，能夠及時掌握建筑物、
土體、地下水位、圍護結構等的變化情況，便于采取
相應措施，同時能夠驗證施工方法是否得當。整個
監測工程從歷史建筑壓樁，美豐洋行局部拆除，一直
到歷史建筑加固完成、3 號基坑封頂( 見圖4)。
從圖4 可以看出，采用錨桿靜壓鋼管樁對歷史
建筑的基礎進行加固，會引起建筑物的沉降。原先
有樁基的建筑物( 例如女青年會大樓和中實大樓)
圖3 美豐洋行局部拆除范圍示意
Fig. 3 Local demolition range of Meifeng foreign firm
圖4 沉降監測曲線
Fig. 4 Monitoring curve of settlement
沉降較小，在10mm 以內;原先沒有樁基的建筑物
(例如安培洋行和圓明園公寓) 沉降較大，而且后期
沉降持續時間長。
由于采取了較為穩妥的圍護結構，基坑開挖對
歷史建筑影響甚小，整個地下室施工期間的累計沉
降不足10mm。但是沒有加固的歷史建筑( 如美豐
洋行) 在基坑圍護結構施工期間的沉降較大。
7 經驗和教訓
歷史建筑的地下情況復雜，對基礎加固進度的
影響較大，需根據壓樁的實際情況調整樁位和加固
設計。歷史建筑加固與新建地下室同時施工，既定
的施工流程在施工中受到很多因素的影響，隨時有
調整的可能，相鄰的幾棟樓有若干相互影響的工序，
一定要把握住關鍵問題，應根據監測情況綜合分析，
在保證施工質量和安全的前提下，可對施工流程進
行相應的調整。
參考文獻:
［1 ］ 四川省建筑科學研究院. GB50367—2006 混凝土結構加固設
計規范［S］. 北京:中國建筑工業出版社，2006.
［2 ］ 陳安萍. 房屋改建加固工程應用實例［J］. 工程抗震與加固
改造，2009(2) :79-81，95.
［3 ］ 中國建筑科學研究院. JGJ120—99 建筑基坑支護技術規程
［S］. 北京:中國建筑工業出版社，1999.
