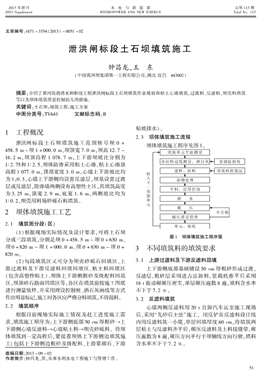

２０１３ 年增刊
２０１３ Ｓｕｐｐｌｅｍｅｎｔ
水電與新能源
ＨＹＤＲＯＰＯＷＥＲ ＡＮＤ ＮＥＷ ＥＮＥＲＧＹ
總第１１３ 期
Ｔｏｔａｌ Ｎｏ．１１３
文章編號：１６７１ －３３５４（２０１３） －００５１ －０２
收稿日期：２０１３ －０９ －０２ 作者簡介：鐘昌龍，男，從事水利水電工程施工與管理工作。
泄洪閘標段土石壩填筑施工
鐘昌龍，王　東
（中國葛洲壩集團第一工程有限公司，湖北宜昌?。矗矗常埃埃玻?
摘要：介紹了黃河海勃灣水利樞紐工程泄洪閘標段土石壩填筑作業規劃和粘土心墻填筑，過渡料、反濾料、壩殼料填筑
等以及壩體填筑質量控制的幾項措施。
關鍵詞：土石壩；填筑工程；施工方案
中圖分類號：ＴＶ６４１　　　文獻標志碼：Ｂ
１　工程概況
泄洪閘標段土石壩填筑施工范圍樁號壩０ ＋
４５８．５ ｍ ～壩１ ＋０００．０ ｍ，壩頂寬７．０ ｍ，壩高１２．７ ～
１６．２ ｍ，壩頂高程１ ０７８．７ ｍ，上下游壩坡比分別為
１∶２．７５和１∶２．５，壩體防滲采用粘土心墻，粘土心墻頂
高程１ ０７７．０ ｍ，頂部寬度３．０ ｍ，心墻上下游坡比均
為１：０．３，心墻上下游側均設置反濾層，壩基設置過渡
層或反濾層，防滲墻兩側設有高塑性土區，其填筑高度
為３．２５ ｍ，頂寬２．９ ｍ，底寬１．６ ｍ，兩側坡比均為
１∶０．２，壩殼用料場砂礫石料填筑。
２　壩體填筑施工工藝
２．１　填筑面分段（區）
（１）根據現場實際情況及設計要求，可將土石壩
分成三段填筑，分別是壩０ ＋４５８．５ ｍ ～壩０ ＋６３０ ｍ、
壩０ ＋８２０ ｍ ～壩１ ＋０００．０ ｍ、壩０ ＋６３０ ｍ ～壩０ ＋
８２０ ｍ。
（２）每段填筑區又可分為壩殼砂礫石回填區、上
游過渡料及下游反濾料回填回填區、粘土料回填區
（包含高塑性粘土）、壩體上下游側粗砂及級配料回填
區，壩頂碎石路面回填區等，各區在填筑前按施工圖紙
進行測量放樣，并采用埋設控制樁、灑石灰畫線等方式
作出明顯標記，施工時各區應嚴格分料填筑，不得混料。
２．２　填筑順序
根據目前現場實際施工情況及趕工進度施工需
求，填筑施工順序?yàn)椋荷舷掠蝹?cè)底部５０ ｃｍ 厚粗砂→上
下游側心墻反濾料→心墻粘土料→壩殼砂礫料。待壩
體填筑到一定高程后，緊接著壩體上下游側邊填筑施
工（包括上下游側邊粗砂及級配料、上游漿砌石、下游
貼坡排水）。
２．３　壩體填筑施工流程
壩體填筑施工程序見圖１。
圖１　壩體填筑施工程序圖
３　不同填筑料的填筑要求
３．１　上游過渡料及下游反濾料回填
上下游側底部基礎鋪設５０ ｃｍ 厚粗砂形成過渡、
反濾層，粗砂層采用進占法卸料，裝載機推平后采用
１８ ｔ 振動碾碾壓密實，單層碾壓遍數８ 遍，填料含水率
不下于７．２ ﹪。
３．２　反濾料填筑
心墻兩側反濾料用２０ ｔ 自卸汽車運至施工現場
后，采用“先砂后土法”施工。用反鏟在反濾料設計線
內用反濾料筑一小堤，單層回填厚度６０ ｃｍ，待填筑兩
層粘土與反濾料齊平后，碾壓反濾料及土料接縫帶，碾
壓遍數為８ 遍，碾壓方向平行于壩軸線方向行駛，填料
含水率不下于７．２ ﹪。
５１
水電與新能源２０１３ 年增刊
３．３　粘土心墻填筑
心墻粘土料根據設計規范要求采用進占法卸料， 由推土機將填筑料推至已碾壓驗收的填筑面上。每層
填筑厚度為３０ ｃｍ，采用２０ ｔ 自行式振動凸塊碾振動
碾壓施工，每層碾壓遍數為８ 遍，防滲墻兩側０．５ ｍ 范
圍內采用蛙式夯實機進行填料夯實加密，單層夯實遍
數８ ～１０ 遍。碾壓、夯實過程中保證粘土料達到最優
含水率。每層心墻粘土料填筑、碾壓、驗收完成后，在
進行下層粘土料回填施工前需進行碾壓面灑水。
３．４　壩殼砂礫料填筑
（１）砂礫料采用常規的后退法卸料，自卸汽車在
已驗收的填筑面上后退擴展，由裝載機將填筑料推至
已碾壓驗收的填筑面上。
（２）砂礫料應鋪成水平面，鋪填層厚度確定為６０ ｃｍ。
（３）砂礫料的碾壓使用１８ ｔ 自行式振動平碾，每
層碾壓次數８ 遍；碾壓時平行于壩軸線方向行駛，靠岸
坡處可順岸行駛，振動平碾難于碾及的部位，采用手扶
振動碾或振動夯板壓實。
３．５　上下游側邊坡粗砂墊層及級配料回填
壩體填筑每升高４ ～５ ｍ 左右進行一次坡面修整， 便于上下游側邊坡粗砂墊層及級配料回填的流水作
業。上下游側邊坡粗砂墊層及級配料回填采用２０ ｔ 自
卸汽車運至施工現場后，采用１．６ ｍ３ 反鏟按設計結構
尺寸堆放和平整。
３．６　壩頂路面碎石墊層回填
土石壩填筑至１ ０７８．２ ｍ 高程后回填壩頂路面碎
石墊層，碎石料鋪設５０ ｃｍ，裝載機推平后采用１８ ｔ 自
行式振動平碾碾壓密實，單層碾壓遍數６ 遍，填料含水
率不下于７．２ ﹪。
４　結合部位處理
連接壩及１ ０７８．２ 平臺與岸坡或建筑物接合部處
理。填筑料碾壓時增加２ ～４ 遍，盡可能使振動碾沿岸
坡方向碾壓，碾壓不到的地方，采用蛙夯機夯實。壩體與門庫結合部位，在填料施工前應在混凝土
面污染物沖洗干凈，清除松動的混凝土，混凝土缺陷嚴
重處用砂漿進行修補。在結合面（包括門庫、防滲墻
和翼墻）上灑水濕潤并涂刷一層５ ｍｍ 左右的粘土漿， 涂刷漿體時應邊涂刷、邊鋪土、邊碾壓，涂刷高度與填
料回填高度一致，并與上下涂層銜接，嚴禁泥漿干涸后
鋪土和壓實。泥漿土與水質量比宜為１∶２．５ ～１∶３．０。
壩體分期填筑時，新舊壩體結合部位需進行搭接
處理。采用斜坡形搭接，坡度一般不陡與１∶３，高差大
于１ ｍ 時，需挖結合槽。
５　土石壩填筑施工質量控制措施
（１）開采料或石方開挖利用料，必須經檢驗合格
并由監理工程師確認后才能裝運，挖裝時實行分選挖
裝，不合格的料不準上壩。為避免粗粒料集中裝車，挖
裝時采用機械空斗翻拌的方法，保證填筑料級配均勻
合理。
（２）粘土在填筑前必須經試驗室采用“酒精燃燒
法”進行含水量的快速測試，對含水量不符合填筑要
求的土料必須經過處理后才能上壩。
（３）利用水準測量控制每層厚度，操作手根據現
場技術員測得的數據，由點到面對填筑厚度進行處理，
避免超厚或過薄。
（４）砂礫料在裝載機平料過程中，將超徑石剔出，
人工對施工面坑洼處進行處理。
（５）填筑料碾壓過程中，用灑水車進行碾壓試驗
確定的加水量進行壩面補水。壩面灑水設專人專職負
責，嚴格控制加水的時機和加水量。
（６）碾壓主要采用錯距法（碾輪寬／碾壓遍數），即
從一側到另一側一次碾壓完成。碾壓時振動碾行走方
向應與壩軸線平行，行走速度控制１．５ ～２ ｋｍ／ｈ（一
檔）。碾壓遍數和錯距寬度通過碾壓試驗最終確定，
每個填筑單元的起始碾壓條帶（一個滾筒寬度）應加
碾６ 遍。
６　土石壩冬季填筑時應注意的問題
黃河海勃灣水利樞紐工程所屬地區冬季時間長，
如不能施工，將給工程進度帶來直接影響。必須在冬
季枯水季節，將壩體填筑到攔洪高程。
（１）負溫下土料填筑。粘土含水量不應該大于塑
限的９０％，不得加水和夾有冰雪。鋪料、碾壓、取樣等
應選擇在１ ｄ 中氣溫較高的中午快速作業。壓實時土
料溫度必須在－１℃以上。同時加大土料壓實功能，采
用重型碾壓機械和增加碾壓變數。
（２）負溫下砂礫料填筑。砂礫料的含水量應小于
４％，不得加水。最好采用地下水位以上或較高氣溫季
節堆存的砂礫料填筑。填筑時應基本上保持正溫、凍
料含量應在１０％以下，凍塊粒徑不超過１０ ｃｍ，且分布
均勻。利用重型振動碾進行壓實。
（３）防凍保溫措施。每天填筑作業完成后，對粘
土加蓋保溫被。施工停歇期，對粘土加蓋一層厚度為
１ ｍ 左右的松土保護層，防止凍融裂縫。
７　結　語
在土石壩施工過程中，必須重視防滲體土料，壩體
砂礫料，反濾料的開采與質量。采用科學合理的填筑
方法，并在整個施工期間設立專門的質量檢查機構，嚴
格按照設計規范，施工技術要求對各關鍵環節的施工
進行全面的檢查和控制，才能有效的保證壩體的質量
及安全性。
