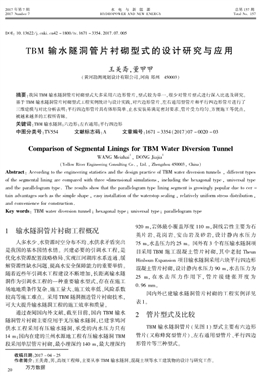

２０１７ 年第７ 期
２０１７ Ｎｕｍｂｅｒ ７
水電與新能源
ＨＹＤＲＯＰＯＷＥＲ ＡＮＤ ＮＥＷ ＥＮＥＲＧＹ
總第１５７ 期
Ｔｏｔａｌ Ｎｏ．１５７
ＤＯＩ： １０．１３６２２ ／ｊ．ｃｎｋｉ．ｃｎ４２ －１８００／ｔｖ．１６７１ －３３５４．２０１７．０７．００５
收稿日期：２０１７ －０４ －２５ 作者簡介：王美齋，男，高級工程師，主要從事ＴＢＭ 輸水隧洞、混凝土壩等水工建筑物的設計與研究工作。
ＴＢＭ 輸水隧洞管片襯砌型式的設計研究與應用
王美齋，董甲甲
（黃河勘測規劃設計有限公司，河南鄭州　４５０００３）
摘要：我國ＴＢＭ 輸水隧洞管片襯砌型式大多采用六邊形管片，型式較為單一，很少對管片型式進行深入比選及研究。
基于ＴＢＭ 輸水隧洞管片襯砌型式工程實例統計與設計實踐，對六邊形管片、左右通用型管片和平行四邊形管片進行了
三維建模與對比分析表明：平行四邊形管片具有體形簡單、止水安裝易滿足密封要求、管片受力均勻、方便施工等優點，
被越來越多的工程所青睞。
關鍵詞：ＴＢＭ 輸水隧洞；六邊形；左右通用；平行四邊形
中圖分類號：ＴＶ５５４　　　文獻標志碼：Ａ　　　文章編號：１６７１ －３３５４（２０１７）０７ －００２０ －０３
Comparison of Segmental Linings for TBM Water Diversion Tunnel
ＷＡＮＧ Ｍｅｉｚｈａｉ１ ， ＤＯＮＧ Ｊｉａｊｉａ１
（Ｙｅｌｌｏｗ Ｒｉｖｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｎｓｕｌｔｉｎｇ Ｃｏ．， Ｌｔｄ．， Ｚｈｅｎｇｚｈｏｕ ４５０００３， Ｃｈｉｎａ）
Abstract： Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｅｎｇｉｎｅｅｒｉｎｇ ｓｔａｔｉｓｔｉｃｓ ａｎｄ ｔｈｅ ｄｅｓｉｇｎ ｐｒａｃｔｉｃｅ ｏｆ ＴＢＭ ｗａｔｅｒ ｄｉｖｅｒｓｉｏｎ ｔｕｎｎｅｌｓ ， ｄｉｆｆｅｒｅｎｔ ｔｙｐｅｓ
ｏｆ ｔｈｅ ｓｅｇｍｅｎｔａｌ ｌｉｎｉｎｇ ａｒｅ ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｒｅｅ -ｄｉｍｅｎｓｉｏｎａｌ ｓｉｍｕｌａｔｉｏｎｓ， ｉｎｃｌｕｄｉｎｇ ｔｈｅ ｈｅｘａｇｏｎａｌ ｔｙｐｅ， ｕｎｉｖｅｒｓａｌ ｔｙｐｅ
ａｎｄ ｔｈｅ ｐａｒａｌｌｅｌｏｇｒａｍ ｔｙｐｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｐａｒａｌｌｅｌｏｇｒａｍ ｔｙｐｅ ｌｉｎｉｎｇ ｓｅｇｍｅｎｔ ｉｓ ｇｒｏｗｉｎｇｌｙ ｐｏｐｕｌａｒ ｄｕｅ ｔｏ ｃｅｒ -
ｔａｉｎ ａｄｖａｎｔａｇｅｓ ｓｕｃｈ ａｓ ｔｈｅ ｓｉｍｐｌｅ ｓｈａｐｅ， ｅａｓｙ ｉｎｓｔａｌｌａｔｉｏｎ ｏｆ ｔｈｅ ｗａｔｅｒｓｔｏｐ ｓｅａｌｉｎｇ ， ｒｅｌａｔｉｖｅｌｙ ｕｎｉｆｏｒｍ ｓｔｒｅｓｓ ｄｉｓｔｒｉｂｕｔｉｏｎ，
ａｎｄ ｃｏｎｖｅｎｉｅｎｃｅ ｆｏｒ ｃｏｎｓｔｒｕｃｔｉｏｎ． Key words： ＴＢＭ ｗａｔｅｒ ｄｉｖｅｒｓｉｏｎ ｔｕｎｎｅｌ； ｈｅｘａｇｏｎａｌ ｔｙｐｅ； ｕｎｉｖｅｒｓａｌ ｔｙｐｅ； ｐａｒａｌｌｅｌｏｇｒａｍ ｔｙｐｅ
１　輸水隧洞管片襯砌工程概況
人多水少、水資源時空分布不均、水供求矛盾突出
是我國的基本國情水情。興建必要的引調水工程，是
優化水資源配置戰略格局、實現江河湖庫水系連通、緩
解資源性缺水問題、提高水安全保障能力的重要舉措。
隨著近些年引調水工程建設不斷增加，長距離輸水隧
洞作為引調水工程的一種重要輸水型式，存在在施工
場地地質條件復雜、施工量大、施工效率低、風險系數
較高等施工難點。采用ＴＢＭ 隧洞掘進管片襯砌技術，
可大大提升輸水隧洞工程的施工效率和質量。
通過查閱國內外文獻，截至目前，國內ＴＢＭ 輸水
隧洞管片襯砌主要應用于無壓輸水隧洞，已建掌鳩河
供水工程采用有壓輸水隧洞，承受的內水壓力只有
１４ ｍ；國內在建的蘭州水源地工程有壓輸水隧洞ＴＢＭ
段采用單層管片襯砌，最小埋深約１４０ ｍ，最大埋深約
９２０ ｍ，巖體最小覆蓋厚度１１０ ｍ，洞線巖性主要為石
英片巖、花崗巖、安山巖及砂巖，設計靜內水壓力
７５ ｍ，水擊壓力約２５ ｍ。國外有３ 個有壓輸水隧洞項
目采用ＴＢＭ 施工混凝土管片襯砌，其中老撾Ｔｈｅｕｎ
Ｈｉｎｂｏｕｎ Ｅｘｐａｎｓｉｏｎ 項目輸水隧洞采用六塊平行四邊形
混凝土管片襯砌，設計靜內水壓力９０ ｍ，水擊壓力為
２５ ｍ， 在水擊壓力作用下， 管片接縫張開度為
０．９６ ｍｍ。
國內外已建輸水隧洞管片襯砌的工程實例詳見
表１。
２　管片型式及比較
ＴＢＭ 輸水隧洞管片（見圖１）型式主要有六邊形
管片（又稱蜂窩型管片）、左右通用型管片、平行四邊
形管片等三種型式。
２０ 萬方數據
王美齋，等：ＴＢＭ 輸水隧洞管片襯砌型式的設計研究與應用２０１７ 年７ 月
表1　國內外已建輸水隧洞管片襯砌主要指標表ｍ　
名稱
輸水方式
／水頭
內徑管片襯砌型式
混凝土
等級
厚度寬度開挖洞徑備注
引大入秦調水工程
３０Ａ 隧洞
無壓 ４．８ 六邊形管片
每環４ 塊Ｃ２５ ０．３０ １．６ ５．５３ １９９５ 年建成 萬家寨引黃工程
總干線６ ～８ 號隧洞
無壓 ５．４６ 六邊形管片
每環４ 塊Ｃ３０ ０．２５ １．６ ４．２９ ２００３ 年１０ 月建成 萬家寨引黃工程
南干線４ ～６ 號隧洞
無壓４．２ ４．３
六邊形管片
每環４ 塊Ｃ５５ ０．２２ １．４ ４．７４ ４．６４ ２００３ 年１０ 月建成
萬家寨引黃工程
南干線７ 號隧洞
無壓 ４．２ 六邊形管片
每環４ 塊Ｃ５５ ０．２５ １．４ ５．３２ ２００３ 年１０ 月建成 萬家寨引黃工程
連接段７ 號隧洞
無壓 ４．１４ 六邊形管片
每環４ 塊Ｃ４５ ０．２５ １．２ ５．３９ ２００３ 年１０ 月建成 引洮供水一期工程 無壓 ４．９６ 六邊形管片
每環４ 塊Ｃ４５ ０．２８ １．６ ５．７５ ２０１４ 年１２ 月建成 引大濟湟工程 無壓 ４．９６ 六邊形管片
每環４ 塊Ｃ４５ ０．２８ １．６ ５．７５ 正在建設 掌鳩河供水工程 有壓／２５ｍ ３．０ 左右通用型管片
每環５ 塊Ｃ４５ ０．２５ １．０ ３．６６５ ２００７ 年３ 月建成 老撾Ｔｈｅｕｎ Ｈｉｎｂｏｕｎ
Ｅｘｐａｎｓｉｏｎ 項目
有壓／１１５ｍ ６．９ 平行四邊形管片
每環６ 塊Ｃ５０ ０．２８ １．６ ７．４６ 截至２０１４ 年１２ 月３０，
已安全運行２ 年
希臘調水二期工程 有壓／７０ｍ ３．５ 六邊形管片
每環４ 塊Ｃ５０ ０．２ １．５ ４．０４ １９９５ 年建成 萊索托高原調水工程
（Ｍｏｈａｌｅ 連通洞） 有壓／７０ｍ ４．２ 無螺栓無止水的六邊形管片
每環４ 塊Ｃ４０ ０．２５ １．４ ４．８８ ２００４ 年３ 月建成 厄瓜多爾ＣＣＳ 水電站
輸水隧洞
無壓 ８．２ 左右通用型管片
每環７ 塊
Ｃ４０
Ｃ５０
Ｃ６０ ０．３ １．８ ９．１１ ２０１６ 年３ 月建成 蘭州水源地建設工程 有壓／７５ｍ ４．６ 平行四邊形管片
每環６ 塊
Ｃ５０
Ｃ６０ ０．３ １．５ ５．４６ 正在建設 2．1　六邊形管片
六邊形管片（見圖１）又稱蜂窩型管片，管片的形
狀為菱形六邊形，每環通常由４ 片管片，管片縱向接觸
面為半球形，整環相互咬合拼裝而成，每個管片在整個
襯砌環中的位置相對固定；管片環與環之間通過縱向
連接銷連接，前后管片各嵌入１／２，在拼裝過程中兼有
導向作用。這種。我國引大入秦工程、萬家寨引黃工
程、引洮供水一期工程、引大濟湟工程、新疆八十一大
坂引水隧洞等工程均采用了這種管片襯砌型式。
圖1　六邊形管片及襯砌環
2．2　左右通用型管片
左右通用型管片（見圖２）為通用型管片的一種，
通用型管片就是所有的管片環形式只有一種，形狀一
般為矩形四邊形，每環各片管片縱軸線長度不一致，在
１ ２ 萬方數據
水電與新能源２０１７ 年第７ 期
安裝過程中，通過調整每環中各管片的相對位置，從而
實現直線段、曲線段襯砌。為保證封頂塊位于整環的
上半部，方便施工安裝，管片襯砌受力有利，將管片分
為左環和右環楔形管片，施工時通過左、右環管片之間
的交替安裝襯砌直線段隧洞，通過連續安裝左環或連
續安裝右環實現襯砌轉彎，此類管片需要兩套模具進
行管片的預制生產。管片環通常由５ ＋１ 或者６ ＋１ 塊
組成，１ 塊封頂塊，２ 塊相鄰塊，其余為標準塊，塊與塊
之間采用螺栓連接，環與環之間采用縱向連接銷或螺
栓連接。采用左右通用型管片襯砌的工程有掌鳩河供
水工程、厄瓜多爾ＣＣＳ 水電站輸水隧洞。
圖2　左右通用型管片及襯砌環
每環管片的楔形量（見圖３）由輸水隧洞的最小轉
彎半徑確定，可根據以下公式計算。
θ ＝２γ＝２ａｒｃｔｇδ／D ＝L ／R
式中：θ 為轉彎環的偏轉角，弧度；δ為轉彎環的最大楔
形量的一半，ｍ；D 為管片直徑，ｍ；R 為曲線半徑，ｍ；L
為１ 環管片的平均寬度，ｍ。
圖3　每環管片楔形量計算示意圖
2．3　平行四邊形管片
顧名思義，平行四邊形管片（見圖４）形狀為平行
四邊形，每環通常由４ 片或６ 片管片，每個管片所包含
的角度基本相同，在整個襯砌環中的位置相對固定，體
型相對簡單，安裝完成后的縱縫相互錯開，有利于襯砌
受力。塊與塊之間采用螺栓連接，環與環之間采用縱
向連接銷或螺栓連接。最近老撾已建Ｔｈｅｕｎ Ｈｉｎｂｏｕｎ
Ｅｘｐａｎｓｉｏｎ 水電站輸水隧洞和在建的蘭州水源地建設
工程輸水隧洞均采用了平行四邊形管片襯砌。
2．4　管片型式比較
自我國引大入秦工程首次采用六邊形管片襯砌以
來，盡管六邊形管片的細部后續已建的眾多ＴＢＭ 輸水
圖4　平行四邊形管片及襯砌環
隧洞都基本上沿用了引大入秦的管片型式，只是在一
些細部進行了改善，比如縱向?qū)虬魞?yōu)化為球形接觸
面、取消環形螺栓等。隨著平行四邊形管片襯砌在老
撾已建Theun Hinboun Expansion 水電站輸水隧洞和在
建的蘭州水源地建設工程輸水隧洞工程中的采用，以
及左右通用型管片襯砌在掌鳩河供水工程、厄瓜多爾
ＣＣＳ 水電站輸水隧洞中的成功實踐，ＴＢＭ 輸水隧洞管
片襯砌型式得以豐富和發展。由于管片的形狀不同，
使得管片在細部構造、襯砌環受力、施工安裝方便性等
方面存在一定的差異，主要表現為以下幾個方面。
１）平行四邊形、左右通用型管片外形相對簡單，
止水安裝較易滿足密封要求。四邊形管片間縱向接縫
是一個管片與一個管片相接，采取適當措施即可保證
其相對均勻受力。而六邊形管片相互交錯咬合，環向
傳力方式是一個管片向相接的兩個管片傳力，由于制
造及安裝上存在一定誤差，即使采取措施也難以保證
相鄰兩管片同時均勻受力，管片上易產生較大的集中
應力。
２）左右環通用型管片可在環寬方向設計一定的
楔形量，通過調整各管片的相對位置，方便地在隧洞掘
進過程中轉彎和糾偏。
３）平行四邊形管片與六邊形管片的位置相對固
定，避免縱向通縫發生，可在底管片布置施工軌道平
臺、墊座，方便施工期運輸軌道布置、施工期排水、底部
水泥砂漿回填等；盡管位置固定，但沒有產生通縫，至
于轉彎或糾偏可通過異型管片、環縫布置墊片、或在環
縫布置不同厚度的止水實現。
３　結　語
六邊形管片、左右通用型管片和平行四邊形三種
管片型式，主要的區別在于管片的形狀不同，從而使得
管片在細部構造、襯砌環受力、施工安裝方便性等方面
存在一定的差異。平行四邊形管片一方面具有矩形四
邊形管片體形簡單、止水安裝較易滿足密封要求、管片
受力均勻的優點；另一方面，具有六邊形管片位置相對
固定，避免通縫發生，方便施工期運輸軌道布置、施工
期排水、底部水泥砂漿回填、施工效率高等優點，近些
年來平行四邊形管片襯砌已成為國內外ＴＢＭ 輸水隧
洞的首選潮流。
