城市燃氣帶氣管道不停輸作業工藝應用技術

作者：謝高新金鐵龍　　評論：　更新日期：2012年03月29日

摘要：介紹了深圳市不停輸作業工藝應用情況，并提出該工藝改進和提高的措施。

關鍵詞：不停輸作業工藝；管道；應用

Application Technology of SHORTSTOP in City Gas Pipeline

Shenzhen Gas Corporation Ltd.Xie Gaoxin

Abstract：Brief the technology application of SHORTSTOP in ShenZhen，and the methodsof technology improving is offered.

Keywords：technology of SHORTSTOP；pipeline；application

1 概述

???隨著深圳市天然氣高壓管網建設的不斷推進，用戶的不斷發展，配套的天然氣市政管網建設、現有管網的更新改造更加頻繁，原有的停供后接駁作業方式已經不適應當前集團公司優質服務要求?？紤]到城市人口稠密、各類企事業單位分布相對集中的特點，停氣放散作業處處受現有市政設施及過往車輛、行人因素的制約，以及盡可能減少停供對客戶的影響，使得絕大多數(98%以上)的停供接駁、維修作業必須安排在供氣低峰時的夜間進行。按2008年統計3.57個接駁作業/日，實際每日夜間作業時間約7h×7人/次，導致人工使用效率低，夜間作業安全保障投入加大，在液化石油氣作為氣源時，臨時供氣技術成熟、方便，大多數作業可以做到不停供作業，使用天然氣時，臨時供氣設備體積大、工藝復雜，在小規模的分散小區無法使用，為了減少停供時間及次數，提高作業效率及用戶服務質量，引入新的不停輸施工工藝是必要的和迫切的。

2 不停輸作業工藝應用情況

??? 不停輸作業工藝指使用專用設備在不影響介質輸送的情況下對帶壓運行管道進行開孔、封堵施工等作業技術，該技術主要應用在管線不停止輸送介質、不降低壓力，保證管線正常運行的情況下，對管線進行以下作業：

???① 維修、搶修；

???② 加接旁路、更換或加設閥門等管道附屬設施；

???③ 局部更換管段、管道改線等施工作業；

???④ 處理管線內部故障及應急供氣。

???2008年，集團公司安全技術部及輸配分公司組織編制了不停輸設備的維護、保養規程，操作規程、技術表格，對相關技術及操作人員進行了全面的培訓、考核。9月12日，在廠家技術人員的現場指導下，“羅沙公路改造燃氣管道改遷碰口工程”運用不停輸作業工藝順利完工，不停輸設備正式投入使用。

??? 案例一：羅沙公路改造管道改遷

??? 蓮塘片區由羅沙公路一條DN200的鋼管單向供氣，工程如采用傳統方式進行施工，需關閉3處閥門，將會造成整個蓮塘片區15713戶和數十戶公用戶停氣，部分大型酒樓要求凌晨5點必須供氣，而施工必須在夜間10點以后進行，需放散天然氣100m³，氮氣15瓶。在閥門不發生內漏的情況下，需要兩個搶修隊連續夜間工作8h才能完成遷移接駁，為不影響用戶正常用氣，決定采用管道雙封雙堵、鋪設臨時旁通管供氣的不停輸作業方式施工。施工在白天進行，鋪設臨時管道用時8h，進行雙封雙堵和碰口作業用時12h，工程耗時20h。

??? 案例二：地鐵二號線燕一大區間燃氣管道改遷碰口工程

??? 該工程是地鐵二號線燕一大區間施工的關鍵項目，位于深南大道邊，工期緊，施工條件復雜，管徑大，特別是如果按停氣置換的方式進行施工，需關閉4處主干管閥門，會造成約13個小區的2370戶民用戶和6戶大型公用戶停氣，由于燃氣放散、氮氣置換量較大(待放散管徑為DN400，放散管道長度為1200m)，導致停氣時間超過30h。決定采用管道雙封雙堵、鋪設臨時旁通管供氣、帶氣開孔相結合的綜合性不停輸作業方式，不停輸作業和碰口作業用時24h/12人·次，避免了大型工商用戶停氣損失，節省了恢復供氣、放散、氮氣置換成本，保證了地鐵的正常施工，贏得了用戶的高度贊揚。

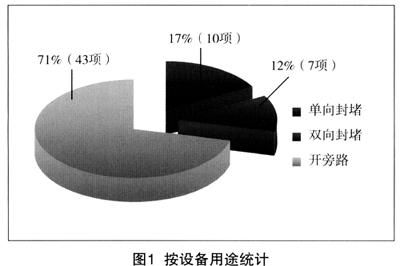

??? 截止2009年12月輸配公司運用不停輸技術完成鋼制管道接駁、遷移等工程60單，占鋼制管道帶氣施工的95%，以下是部份統計圖及說明。

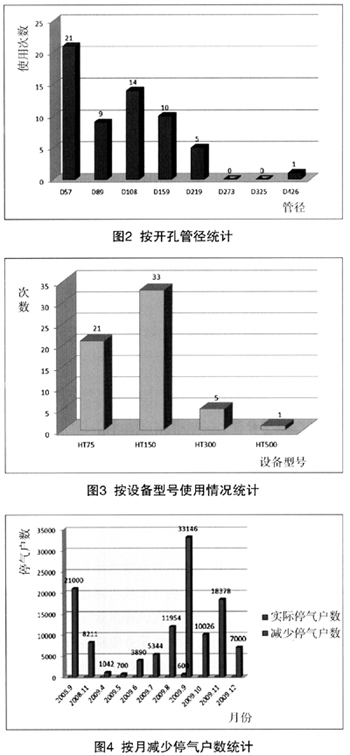

??? 從統計圖中可以發現，主要使用的設備為HT75、HT150系列，約占總數的90%，主要使用在帶氣開旁通，約占71%，管徑集中在D57—D159，約占90%，在施工過程減少停氣用戶約120000戶，減少了約6400m³燃氣的燃燒排放，節約1900m³的氮氣置換，避免了約4360h/人·次夜間施工作業。
