桐柏上水庫電源丟失對機組影響的分析與處理

文檔作者：李廣亮文檔來源：華東桐柏抽水蓄能發電有限責任公司		點 擊數：	更新時間： 2025年06月03日
下載地址：點擊這里	文件大?。?1.42 MB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.42 MB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：武義縣杉坑橋水電站電氣部分大運維運行導則

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

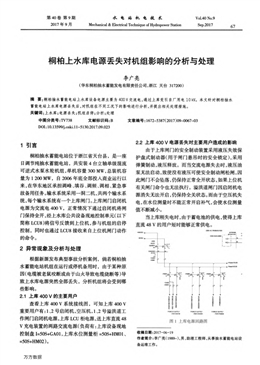

第40卷第9期水電站機電技術
2017年9月Mechanical＆Electrical Technique of Hydropower Station
V01．40 No．9
Sep．2017 67
桐柏上水庫電源丟失對機組影響的分析與處理
李廣亮
(華東桐柏抽水蓄能發電有限責任公司，浙江天臺317200)
摘要：桐柏抽水蓄能電站上水庫設備電源主要為400 V交流電，通過上庫變引自廠用電10 kV。本文針對桐柏抽水
蓄能電站上水庫電源丟失后，對機組在不同工況下的影響進行分析，并提出相關處理措施。
關鍵詞：上水庫；電源丟失；機組啟停；分析；處理
中圖分類號：TV738 文獻標識碼：B 文章編號：1672—5387(2017)09—0067—03
DOI：10．135990．cnki．11-5130．2017．09．023
1引言
桐柏抽水蓄能電站位于浙江省天臺縣，是一座
日調節純抽水蓄能電站，共安裝4臺立軸單級混流
可逆式水泵水輪機組，單機容量300 MW，總裝機容
量為1 200 MW，自2006年底全部投入商業運行以
來，在華東地區承擔調峰、填谷、調頻、調相、緊急事
故備用任務。輸水系統采用一洞二機，共兩個輸水系
統，每個輸水系統有一個上庫閘門。上庫閘門啟閉機
電源為交流電400 V，正常情況下通過啟閉機將閘
門保持全開，經上水庫公共設備現地控制單元(以下
簡稱LCU8)將信號反饋到上位機，參與機組的啟停
控制，同時也通過LCU8接收來自上位機閘門動作
的命令。
2異?，F(xiàn)象及分析與處理
根據新源發布典型事故分析案例，倘若桐柏抽
水蓄能電站機組在運行或停機備用時，由于某種原
因(電纜被老鼠咬斷或由于山火導致電纜燒斷等)導
致上水庫電源突然全部丟失，分析機組將會受到哪
些影響。
2．1上庫400V的主要用戶
查看上庫400 V系統接線圖，可知上庫400 V
重要用戶有：1、2號啟閉機，空壓機，1、2號溢洪道工
作閘門啟閉機電源，上庫LCU柜電源，送上庫直流48
V充電裝置的兩路交流電源(負荷有：上庫設備現地
控制盤I=50S+GA01，上庫水位測量柜=50S+HM01、
=50S+HM02)。
2．2上庫400 V電源丟失對主要用戶造成的影響
由于上庫閘門的安全制動裝置采用液壓失效保
護盤式制動器(用于閘門懸吊時的安全鎖定)，采用
彈簧制動，液壓釋放。而當交流電源失去時，液壓油
泵無法啟動，致使沒有液壓可使安全制動閘松閘，因
此閘門不會墜落，仍保持正常全開狀態，如果上位機
有關閘門命令也無法執行。溢洪道閘門因啟閉機電
源消失無法開啟，仍保持全關狀態。而由于空壓機失
電，在水位測量時不能正常開啟補氣，會使水位測量
值不斷減小。
當上庫剛失電時，由于蓄電池的供電，使得上庫
直流48 V的用戶短時能夠正常供電。
一一一] ??”篇囂+．
霍如妊：一：寸■ 5鼉?nèi)~
慧{t{：
一t___[=二二F≯一二=．==
翼罐～罐警咒茍～d÷警咒《一硝÷警。
8 日B
刊}}0
i搿垂i il|嘉 2l }l
g§翠g 聾
’ j
收稿日期：2017—06—19
作者簡介：李廣亮(1989一)，男，助理工程師，從事抽水蓄能電站設
備運維工作。
萬方數據
萬方數據
第9期李廣亮，等：桐柏上水庫電源丟失對機組影響的分析與處理69
燥的夏天，做好防止電纜線著火的準備，并作好相應
的事故預想。
(2)盡管上庫交流電源消失的概率較小，但結合
我廠歷年發生的事故，上庫直流電，尤其是LCU8的
直流電源消失的概率還是較大的，上庫進出水口閘
門全開的信號消失仍會引起相應機組事故停機或開
機條件不滿足。對此，運維人員已經做出相應異動。
如圖8，在LCU8邏輯中用1號閘門開度與
41．90 m比較后得出一個l號閘門全開量，與原來經
IBLⅢⅡ 蔓』：：=：：：■：羔：=|_!：1_：：_=：
圖8上庫閘門全開位邏輯判斷圖
硬布線送DI模塊的1號閘門全開信號相或后，再送
1、2號機作為閘門全開信號。這樣就避免了由于上
庫直流48 V電源消失致使閘門全開信號丟失影響
機組備用或運行。但廠房或下庫其他設備是否存在
類似問題，應認真檢查，防患未然。
(3)上庫LCU8 DI／DO采集模塊只有一路直流
電源供電，是否可以考慮增加一路直流電源，增加可
靠性。
參考文獻：
【1】1陸佑楣，潘家崢．抽水蓄能電站[M】．北京：水利電力出版
社．1994．
[2】張春生，姜忠見．天荒坪抽水蓄能電站技術總結[M】．北京：
中國電力出版社，2007．
p】孫建忠，劉鳳春．電機與拖動【M】．北京：機械工業出版社，
2010．
【4】孫建忠．抽水蓄能技術[M】．北京：清華大學出版社，1988．
