輸電線路改造中的管理

文檔作者：李錫剛朱磊磊孫業鎖和發波文檔來源： 1萊鋼能源動力廠2萊鋼冷軋?zhí)劁搹S		點 擊數：	更新時間： 2025年07月10日
下載地址：點擊這里	文件大?。?230.10 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?30.10 KB 共3頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：輸電線路桿塔設計

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

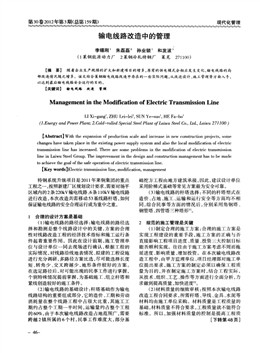

第30卷2012年第3期(總第159期) 現代化管理
輸電線路改造中的管理
李錫剛’ 朱磊磊 孫業鎖’ 和發波’
(1萊鋼能源動力廠2萊鋼冷軋?zhí)劁搹S 萊蕪271100)
【摘要】 隨著企業生產規模的擴大和新建項目的增多，原有的供電模式會相應發生變化，輸電線路的局
部改造情況隨之增多。該文結合萊鋼輸電線路改造中存在的一些實際問題，從改進設計、施工管理等方面入手，
以達到最后輸電線路安全運行的目的。
【關鍵詞】 輸電線路改造管理
M anagement in the M odification of Electric Transmission Line
LI Xi—gang ，ZHU Lei—lei ，SUN Ye—SUO ，HE Fa—bo
(1’Energy and Power Plant；2．Cold—rolled Special Steel Plant ofLaiwu Steel Co．，Ltd．，Laiwu 271100)
【Abstract】With the expansion of production scale and increase in new construction projects，some
changes have taken place in the existing power supply system and also the local modification of electric
transmission line has increased．There are some problems in the modification of electric transmission
line in Laiwu Steel Group．The improvement in the design and construction management has to be made
to achieve the goal of the safe operation of electric transmission line．
【Key words]Electric transmission line，modification，management
特鋼系統升級項目是2011年萊鋼集團的重點
工程之一，按照新建廠區規劃設計要求，需要對場平
區域內的2條220kV輸電線路、6條110kV輸電線路
進行改造，本次改造共需移動53基線路桿塔，如何
保證輸電線路的安全合理運行成為重中之重。
1 合理的設計方案是基礎
(1)輸電線路的路徑選擇：輸電線路的路徑選
擇和勘測是整個線路設計中的關鍵，方案的合理
性對線路改造工程的經濟技術指標和施工運行條
件起著重要作用。因此在設計前期，施工管理單
位與設計單位一同去現場進行確認，根據工程的
實際情況，對線路沿線地表情況、擬建的工程設施
進行充分調研，多路徑方案比選，盡可能選擇長度
短、轉角少、交叉跨越少，地形條件較好的方案。
在選定路徑后，對可能出現的民事工作進行掌握，
個別特殊情況提前掌握，為基礎施工、組立桿塔和
緊線創造較好的施工條件。
(2)輸電線路的基礎設計：桿塔基礎作為輸電
線路結構的重要組成部分，它的造價、工期和勞動
消耗量在整個線路工程中占很大比重，其施工工
期約占整個工期一半時間，運輸量約占整個工程
的60％，由于本次輸電線路改造占地范圍廣，需要
跨越2鎮所屬的6個村，民事工作難度大，部分基
— — 46-
礎挖方工程由地方建筑承接，因此，建議設計單位
采用階梯式基礎等常見方案最為安全可靠。
(3)輸電線路的桿塔選擇：不同的桿塔型式在
造價、占地、施工、運輸和運行安全等方面均不相
同，綜合民事等方面的情況后，分別采用角鋼塔、
鋼管塔、四管塔三種塔形-． 。
2 規范的施工管理是關鍵
(1)制定合理的施工方案：合理的施工方案是
實現工程建設的重要手段，施工方案的正確與否
直接影響工程項目進度、質量、投資三大控制目標
能否順利實現。往往由于施工方案考慮不周而拖
延進度、影響質量、增加投資。在本次輸電線路改
造工程中，由甲方監理單位、項目經理部對施工單
位提出要求，施工方案的制定必須以確保工程質
量為目的，并在制定施工方案時，結合工程實際，
從技術、組織、工藝、操作等方面進行全面分析，力
求做到提高質量，加快進度 。
(2)材料質量的細致審核：按照本次輸電線路
改造工程合同要求，所需桿塔、導線、金具、水泥等
材料均由施工單位采購。材料質量是工程質量的
基礎，材料質量不符合要求，工程質量就不能符合
標準。所以，加強材料質量的控制是提高工程質
[下轉第48頁]
第30卷20l2年第3期(總第159期) 現代化管理
作動平衡的準備：停機停電后關閉風機進出
口門，打開人孔，清理葉輪上粘結料，進人機殼內
操作前，葉輪做好防轉措施。然后在葉輪前盤或后
盤盤緣處，將葉輪均分三等份，互成120。，在距邊
緣lOmm處取1，2，3三點，分別在三點處鉆西10mm
孔，以便連接配重塊。配重步驟如下：
(1)關閉人孑L門，撤除葉輪防轉裝置，送電轉
機，緩慢全開入口擋板，在風機運行平穩后，測定
原始最大振動值(見表1)，作好記錄，停止風機。
原始最大振幅0．14ram，以14mm(最大振幅
100倍，比例自選)為半徑在圖紙上畫圓D，在此圓
上均取三點1，2，3(互成120。)(見圖2)。
圖2 配重示意
試加配重量：Gt=14×20=280g(14為最大振幅值
100倍、20g根據葉輪直徑D=20 000mm取的參考值)；
用6=12mm鋼板(中 1、5'鉆取10mm孔)割取一塊，連同
M8×50螺栓、螺帽、墊共28og作為試加配重塊。
(2)打開人孔門，將280g試加配重塊用M8×
50螺栓連接在葉輪1點西lOmm~L位置上。關閉人
孔門，撤除葉輪防轉裝置，啟動風機，在風機運行平
穩后，測得各測試點最大振幅為0．094mm，停機。
打開人孔，葉輪做好防轉措施后取下試加配
料塊。在圖2上畫以9．4ram為半徑，以1點為圓心
做圓Ol。
(3)同樣方法。將280g試加配料塊分別加在
點2，3上，測得各測試點最大振幅為0．153mm和
0．161mm。在圖2上分別畫以l5-3和16．1為半徑，
以點3為圓心做圓02，03。
(4)此時在圖2上圓O1，02，03三圓的交點成
三角形，找三角形的重心c，連線OC延長交圓0于
點d，則d點即為配重點。此時用量角器測Ob與
Dd夾角0【-10。，計算出 =叮T D ／(2×360)=
87mm，Ob=14mm(圓0的半徑)，在圖2上測量圓0
的圓心至圓O1，02，03交點形成的三角形重心C
的距離OC=4mm。應加配重量G2=G Oh／OC=980g。
用6=12mm鋼板(中心鉆取1Omm孔)割取一塊連
同焊條共980g為應加配重塊G2，將應加配重量980g
焊接到葉輪1，2點問，距1點弧長87mm葉輪緣上。
4 結論
經上述分析、做動平衡后，開機測得振動值為：
垂直O(jiān),02mm、水平0．046mm、軸向O．Olmm，符合技
術要求(標準≤0．06mm)[”，滿足了生產，實現了設
備的預知維修，收到了事半功倍的效果。
參考文獻
【1】發電廠檢修規程，sD 23(=卜87，水利電力部．
(2ol1—07—15收稿)
0 e 夼 e 、 ； 希、 # 石 ； 者e 奇 —石
[上接第46頁]
量的重要保證，作為甲方監理部門，制定材料質量
監督卡，由專人負責與質量監督站一同對所用材
料從廠家信譽、規模、材料質量檢驗等多種角度進
行審核、檢查，確保所用材料符合要求。
(3)制定監理細則，明確監理目標：為保證工
程的質量、進度，由項目經理部制定“日監督、周總
結、月審查”的管理制度，細化網絡節點，保證施工
各個環節都在可控范圍內。
3 周密合理的核查方案
所謂核查方案即本次線路改造工程中，檢查
新建的線路接入電力系統網絡中的施工方案和停
電計劃。因?yàn)楸敬胃脑焐婕?條220kV輸電線路
和6條llOkV輸電線路，對萊蕪地區乃至魯中地區
一48一
電力系統的運行產生很大影響，需要對運行方式
及時平衡、調整。首先，根據網絡計劃節點的安
排，以天為單位，作出細致的施工計劃，組織討論，
確定停電過渡前的完工日期。其次，根據線路交
叉跨越情況確定8條輸電線路過渡的先后順序，再
由各條線路所帶變電站運行方式、負荷大小等情
況正確作出停電時間的安排，避免所帶變電站全
站停電影響生產情況發生。工程一方面嚴格要求
施工工期，另一方面根據工期節點，寫出書面材料
停電計劃，提前一個月向萊蕪供電公司提交申
請。最后，按照批復后的停電計劃，細化核查過渡
的施工方案，準備過渡工作。
[下轉第61頁]
設備工藝創新 第3O卷2012年第3期(總第159期)
調整方法外，由于下軸為輸出軸，在軸承裝配后
(如圖5所示)，裝在機殼上的軸位置相對固定，只
能移動錐齒軸向位置，使之與中間軸錐齒達到良
好的配合，下軸錐齒前后裝有固定的齒輪軸套，
兩個軸套(如圖6，7所示)長度決定錐齒正確的嚙
合位置。正常情況下更換下軸錐齒軸套，每次調
整下軸錐齒軸套需拆除下軸，進行十幾次拆裝達
到錐齒嚙合要求，因此采用制作長、短兩只帶螺
紋的調整軸套工裝，只需拆裝一次就可以精確調
整錐齒嚙合。將軸套螺紋處點焊，測出相關長
度，決定軸套加工尺寸，以簡化調整作業，方便施
工
圖5 長短軸套位置示意
程的關鍵質量特性，保證檢修質量；有些工
軸
螺紋調整帽
圖6 長軸套工裝結構示意
圖7 短軸套工裝結構示意
軸套
藝創新從提高檢修安全性的角度考慮，盡可能地
將危險因素降到最低；有的工藝創新則可以在最
大程度上縮短檢修過程中關鍵工序的檢修時間，
縮短總工期，以滿足用戶設備恢復生產需要。因
此，大力開展工藝改進和工藝創新活動可以使設
備檢修企業取得可觀的效益，同時也將為用戶創
造更多的價值。
4 結束語 參考文獻：
以上只是簡單介紹了幾種在設備檢修工作 [11陳秀寧_機械設計基礎．浙江大學出版社，2007．
中的工藝創新，在實際工作中還有很多檢修工藝 【2】申永勝機械原理教程清華大學出版社，2005．
可以改進。這些技術、工藝改進和創新不僅為檢 【3】成大先機械設計手冊化學工業出版社，2002．
修人員的工作帶來了便利。更為企業帶來了效 【4】朱孝錄-齒輪傳動設計手冊·化學工業出版社，2005·
益。如有些工藝創新可以從技術上提高檢修過(2011—04—21收稿)
； !骨蠕 ； 蹄晴舊 菏 ； # ； = 盼 籪 島 噙 石 ； # ；
[上接第48頁]
4 正確嚴謹?shù)闹笓]
本次施工共改造線路8條，停電時間歷時一個
月，停送電操作百余次，在過渡期間，監理人員均
采用旁站式管理，及時傳遞、掌握各個施工部位信
息，作出正確的安排，提出合理的解決意見。送電
前對線路弧垂、金具、桿塔、基礎等部位進行細致
檢查，8次驗收均一次性通過，各項試驗數據均符
合要求 ，在不影響萊鋼生產的前提下，順利完成
本次輸電線路改造工作。
5 結論
眾所周知，質量是企業的效益，質量是企業的
生命。隨著萊鋼集團的不斷發展壯大，會有更多的
輸電線路進行適應性改造，提高輸電線路改造工程
的管理水平，會為企業增加更大的經濟效益，同時，
也為企業供電系統的安全穩定運行做出貢獻。
參考文獻
【1】關根志．高電壓工程基礎．中國電力出版社，2003．
[2】張青林．建設工程項目管理規范．中國建筑工業出版
社．2006．
【3】陳發宇．電氣裝置安裝工程電纜線路施工及驗收規
范．中國計劃出版社，2006．
(2011-07-15收稿)
一61—
