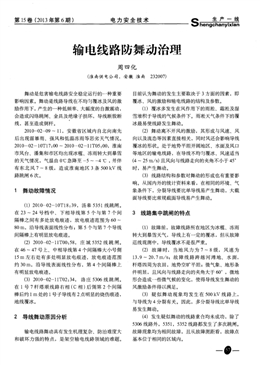

第l5卷(2013年第6期) 電力安全技術
輸電線路防舞動治理
周四化
(淮南供電公司，安徽淮南232007)
舞動是危害輸電線路安全穩定運行的一種重要
影響因素。舞動是線路導線在不均勻覆冰及風的激
勵作用下，產生的一種低頻率、大幅度的自激震動，
會造成閃絡跳閘、金具及絕緣子損壞，導線斷股斷
線，甚至造成倒桿。
2010-02-09～11，安徽省區域內自北向南先
后出現雷暴雨、強風和低溫凍雨等惡劣天氣情況。
2010—02—10T17：00～2010—02-11T05：00，淮南
市鳳臺、潘集和市區均出現冰雹、凍雨轉大到暴雪
的天氣情況，氣溫由0℃急降至一5～ 一4℃ ，并伴
有東北風7～8級，造成淮南地區3條500 kV線
路跳閘6次。
1 舞動故障情況
(1)2010-02-10T18：39，湯皋5351線跳閘。
在23～24號檔中、下相導線第5個與第7個間
隔棒之間有多處放電痕跡，放電痕跡范圍為60～
80m，沿導線表面線性分布；第5個與第7個導線
問隔棒上有明顯放電痕跡。
(2)2010-02-1IT00：58，莊城5352線跳閘。
在46～47號上、中相導線第4個間隔棒大小號側
15 m左右處有多處明顯放電痕跡，放電痕跡范圍
約30 m，沿導線表面線性分布，第4個間隔棒上
有明顯放電痕跡。
(3)2010-02-11T02：34， 洛莊5306線跳閘。
在1號7桿塔順線路右相(c相)后側第2個間隔
棒后約l m處的1號子導線有2點明顯的燒傷痕跡，
地線覆冰。
2 導線舞動原因分析
輸電線路舞動具有發生機理復雜、防治難度大
和破壞力強的特點，是架空輸電線路領域的難題。
S而
目前認為舞動的發生主要取決于3方面的因素，即
覆冰、風的激勵和輸電線路的結構及參數。
(1)覆冰多發生在風作用下的雨淞、霜淞及濕
雪堆積于導線的氣候條件下。雨凇天氣條件下的覆
冰最易使線路發生舞動。
(2)舞動離不開風的激勵，其形成與風速、風
向以及流態等因素直接相關，同時風還會影響導線
覆冰的形狀。處于地勢平坦開闊地區、水面及風口
等地區的輸電線路，在導線不均勻覆冰、風速適當
(4～25 m／s)且風向與線路走向的夾角不小于45。
時，易產生舞動。
(3)線路結構和參數對舞動的形成也有重要影
響。從國內外的統計資料來看，在相同的環境、氣
象條件下，分裂導線要比單導線易產生舞動，大截
面導線要比常規截面導線易產生舞動。
3 線路集中跳閘的特點
(1)故障前，故障線路所在地區為冰雹、凍雨
轉大到暴雪天氣，導線上有一定的覆冰，但從故障
巡線觀測中，導線覆冰不是很嚴重。
(2)故障時，當?shù)仫L(fēng)力為7～8級，風速為
13．9～20．7 m／s；故障線路跨越河灘地、水面，
桿塔四周為農田，地勢空曠平坦；微氣象、地形條
件明顯，且風向與線路走向的夾角大于60。，微地
形會造成一些微氣候的變化，使得導線發生舞動的
風激勵條件得以滿足。
(3)疑似舞動現象均發生在500 kV線路上，
與導線為4分裂有關。因此，多分裂導線比單導線
易發生舞動。
(4)發生疑似舞動的線路重合均未成功，除了
5306線路外，5351，5352線路都發生了多次跳閘。
故障現象均為相間故障，且從故障測距看，故障點
基本位于相同的區域內。
一9一
~l ,Phengc
生
ha
主
ny
二
ixia
垡
n
4 舞動治理
電力安全技術 第15卷(2013年第6期)
線路發生舞動后，淮南供電公司詳細查閱資
料，了解遼寧、河南等省份的治理措施。根據公司
范圍內的輸電線路情況，最后確定使用中國電力科
學研究院研制的防舞動線夾式間隔棒和雙擺防舞
器。至2010-11-11，按計劃完成了500kV洛莊
5306線、湯皋5351線、莊城5352線、平洛5303
線共4條線路的防舞動治理工作，共安裝線夾式間
隔棒1 929個，雙擺防舞器1 035個，拆除原間隔
棒2 021個。
治理過程中，淮南供電公司周密部署，細化
施工方案，明確各級職責，并在人員、物資等各
個方面做了大量的準備工作。利用停電契機， 檢
查線路連接金具、桿塔螺栓并校緊，對路徑舞動區
域線段進行大修消缺工作，對加雙擺防舞器的莊城
5352線的交叉跨越和跳線距離進行復測校驗，均
滿足設計要求，為即將到來的迎峰度冬打下堅實的
基礎。通過實施防舞治理，在冬春交替季節，沒有
發生輸電線路舞動故障情況。
5 防舞動工作的一點思考
舞動防治應貫穿于線路設計、建設和運行維護
的全過程，采取“避、抗、防”等綜合防治措施。“避”
主要是在線路規劃階段合理規劃線路走向和路徑，
在綜合分析生態保護、環境條件、線路造價的基礎
上，考慮防舞動需要，在可能的情況下盡可能避開
易舞區和微氣象、微地形區?！翱埂本褪窃谠O(shè)計階
段對經過易舞區的線路采取提高線路的機械及電氣
強度的方法進行防舞動設計?！胺馈本褪窃诰€路設
計或運行階段對存在發生舞動可能的線路區段加裝
防舞器，防患于未然。
對已發生過舞動而未進行舞動治理的運行線路
應迅速進行治理。對未發生舞動但具備舞動條件的
運行線路，要有計劃、分階段地進行舞動治理。
(1)在舞動季節期間應重視和加強對易發生舞
動的運行線路的觀測工作，制定舞動事故應急處理
預案，對于重要線路可采取加裝防舞器等預防措施。
(2)對已發生過舞動的運行線路，應及時制定
防舞方案，采取加裝防舞器等措施。必要時，可對
線路進行適當改造。如改變局部地區的線路走向，
避開舞動地帶；適當縮小檔距；加強金具及絕緣子
的強度；加強鐵塔螺栓的防松性能；加大鐵塔塔頭
尺寸等。
(3)平時應加強對平原地區、空曠地帶、河流
湖泊附近線路的觀測，掌握惡劣天氣的線路舞動情
況，收集氣象資料和錄像資料，分析對比線夾式間
隔棒和雙擺防舞器的使用效果。
總之，輸電線路防舞動是個必須長期關注和治
理的過程，目前還沒有放之四海而皆準的防舞動方
法。防舞動治理只能根據輸電線路的各種參數及所
處的環境，因地制宜，選擇適時可行的方式。
(收稿日期：2o13-o3-o1)
