配套 方案C采用RGC環同柜，并設高壓聯
絡，低壓部分采用MNS型開關柜，配置
ABBF系列主開關，TG 系列分開關，雖然造
價比方案B有所提高，但仍比方案A 節約投
資近40萬元，且節約的資金主要在進口設備
上，從而為國家節約了外匯，且方案C的配
；一
置又滿足了賓館對供電可靠性的嚴格要求，
又保證了設備處于較先進的水平。
通過分析，方案C在可靠性、經濟性方
面優于方案A和方案B，供電可靠性亦滿足
了賓館的嚴格要求，這一點已經在近兩年使
用過程中得到了證明。
棲靴霄 ，遂王

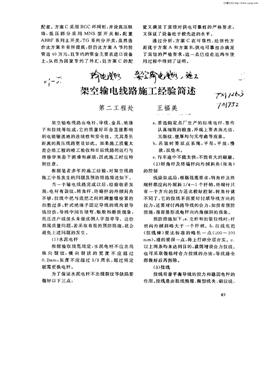

架空輸電線路施工經驗簡述
第二工程處 王福美
架空輸電線路由電桿、導線、金具、絕緣
子和拉線等組成，它的質量好壞臺直接影響
到電能輸送地的連續性和安全性。尤其是長
距離的高壓線路更是如此 如果施工質量太
差會給工程的竣工驗收和日后線路的運行與
維修帶來若干困難和麻煩，因此施工時應特
別注意
根據筆者多年的施工經驗，對架空線路
施工中易發生的問題及預防措施筒述如下。
當一個輸電線路完成以后，經驗收若發
現：電桿有裂紋，轉角桿、終端桿的外傾斜角
不夠，拉線中把與底把之間的調整螺栓緊的
扣數過多，針式絕緣子固定導線的線溝被導
線拉傷，導線中間有硬彎、斷股和磨損現象，
低壓進戶線接頭未做成倒人字型等等 這些
都屆質量問題，若采取有效的預防措施，就會
避免上述問題的發生。
(1)水泥電桿
根據驗收規范規定，水泥電桿不應出現
縱向裂紋，橫向裂紋的寬度不應超過
0．2ram，長度不應超過1／3周長．超過規定
就需更換電桿
為了保證水泥電桿不出現裂紋等缺陷要
做好以下三點：
1 6
P ／7了2
a．要選購定點廠生產的標準電桿，要作
認真細致的檢查，外觀上要表面光潔、
無裂紋、壁厚均勻無彎曲等現象。
b．昂裝時要雙點系繩，平吊，平放，慢
放，雙墊木。
c．行車途中不能太快，不能有大的顛簸。
(2)轉角桿及終端桿向外傾斜角(張角)
的控制
線路架成后，根據規范要求，轉角桿及終
端桿都應向外傾斜1／4—1個桿梢。終端桿只
有一個方向的拉力還比較好控制．轉角桿就
不同了，它的拉線不但要對付順導線方向的
拉力，還要對付兩路導線的臺力，如沒有預防
措施，很容易形成電桿向內角傾斜的現象。
預防措施如下：a．立桿和初裝拉線時，桿
梢向外傾斜略大于一個桿梢。b．拉線底把
(拉線棒)要比標準的略長一點(Zoo～ 300
mm)，埋的要深一點，將土打碎分層夯實。c．
以上兩條均未達到目的，就需增設臺力拉線
也可采取做臨時合力拉線的辦法，等線路全
部做好后再拆除。
(3)拉線
拉線有著平衡導線的拉力和穩固電桿的
作用。拉線是由拉線抱箍、楔型線夾、鋼絞線、
49
維普資訊 http://www.cqvip.com
uT型線夾、拉線底把和拉線盤等構成。uT
型線夾有兩個作用，一是連結作用，二是調節
作用，當線路運行一段時間后，由于導線馳度
加大+還可用UT型線夾作適當調整，因此規
范規定當線路全部緊好后。uT 型線夾的螺
桿要保留一半以上的可調絲扣。為了達到該
項要求，拉線在施工時，一開始要保留z／3以
上的可調絲扣，當架完線后再做適當調整，這
樣就會滿足規范要求。
(4)針式絕緣子
高壓線路的針式絕緣子(也稱針式瓷瓶)
是在直線桿上固定導線用的。導線綁扎在瓷
瓶頃部槽內，由于施工不注意，在導線還未緊
好之前就將導線放在了瓷瓶上，由于導線又
重又硬，當導線再拉緊時，就將瓷瓶溝內的釉
面拉傷，釉面設破壞到一定程度，它的絕緣就
被破壞。在線路運行以后．在陰雨天氣．就臺
在脫釉位置出現放電和擊穿現象。為了避免
這一現象發生．要千萬注意，當導線在沒有完
全緊好之前，千萬不能將導線放在針式瓷瓶
上
(5)導線
架好的導線，要在地面上用望遠鏡檢查+
導線有可能會出現硬彎、斷殷和磨損等現象。
這些現象就需要處理，在空中，操作困難，叉
得將線重新放下來，如果屬于水平線中的一
根+還要將兩根線同時放下來，這樣會耗用很
多的工時，甚至還要托延交工時間。
預防措施：
選購合格產品，認真檢查驗收；導線在吊
裝、運輸過程中耍捆綁牢固避免造成磨損；導
線在放線和緊線時造成損傷的可能性最大
導線放線方法有兩種，拖放法和展放法。
在有條件的情況下盡量采取展放法 展放法
是將線盤架設在汽車上，汽車隨走隨放，這樣
最不會傷害導線。如不具備這個條件，那只好
拖放+拖放導線時很容易造成導線磨損和硬
彎。因此+在拖放前應沿線路消除障礙物，石
50
礫地區應鋪設草墊等隔離物，拖放時要前后
有人關照，不能造成磨損和死彎。不管哪一種
方法放線，都要派人在線盤處進行邊放邊檢
查，發現問露應立即停止，進行處理。長距離
的放線要采用與導線相適應的放線滑輪，每
桿一個，這樣既省力，叉不會磨損導線
緊線時先固定一端．在另一端收緊，常采
取同時收緊水平的兩根+再收緊中線。長距離
太線徑的導線多采用絞磨、絞車、卷揚機等進
行緊線，緊線時仍借助于滑輪的作用。導線在
未緊好之前千萬不能將導線放刊鐵橫擔和瓷
瓶上+ 防止傷害導線和瓷瓶。
圉1
囤2
維普資訊 http://www.cqvip.com
(6)低壓進戶線
若低壓進戶線接錯，會引起雨水從接頭
處順導線流人配電柜，造成總開關相同短路，
引發爆炸或起火。正確接法為倒人字型(見圖
1)，該接法不管接頭上有多少水都不會流人
室內。錯誤接法(見圖2、圖3)，當接頭的絕緣
包帶老化后(特別是截面較大的導線)雨水就
會從接頭順導線流人室內，造成事故。
． ．
廣
l～ 一
救；弘
芰敲
圉3
、 對敏
施工現場變壓器安裝及
中性點
局科技部
在布置建筑工程施工現場三類電時．經
常會遇到變壓器的選擇、安裝 在選擇變壓器
時，一般來說要根據施工現場的正常用電量、
臨時用電量來計算選擇，用電負荷應為變壓
器額定容量的75～90 。安裝前，首先要選
好位置，其要求一般來說不外乎地勢要高(便
于雨季排水)、平整(便于施工安裝，以后維
修)、周圍無易燃物(便于防火) 安裝時要嚴
格按有關規程規定施工，不給以后正常運行
埋下隱患。在變壓器投入運行前，應做好下列
項目檢查
(1) 檢查試驗合格證，如試驗合格證超
過三個月，應重新測試絕緣電阻，其阻值應大
于允許值，不小于原廠試驗值的70 。
(2) 套管完整，無損壞裂紋現象，外殼
無漏油、滲油情況。
(3) 高、低壓引線完整可靠，各處接點
斷開事故的預防措施
奎玉杰一
符合要求。
Tlj7 ≥
1 翻 。
(4) 引線與外殼及電桿的距離符舍要
求，油位正常。
(5) 一、二次保險符合要求
(6) 防雷保護齊全，接地電阻合格。
安裝后投入正常運行的變壓器，其中性
點都直接接地，這是因為有如下優點：
(1) 能防止囡三相負荷不平衡時，中性
點位移引起了三相電壓嚴重不平衡(即不對
稱)。
(2) 避免當變壓器高壓線圈絕緣損壞
時危及低壓系統人身及設備安全。
(3) 一旦發生單相接地時，能使開關保
險迅速自動斷開電源，同時又避免其它兩相
對地電壓升高，從而保證人身和設備的安全。
(4) 用中性線做照明線路的零線，可降
低線路投資。
51
