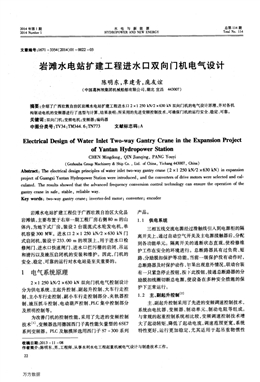

2014年第1期
2014 Number 1
水電與新能源
HYDROPOWER AND NEW ENERGY
總第114期
Total No．114
文章編號：1671—3354(2014)01—0022—03
巖灘水電站擴建工程進水口雙向門機電氣設計
陳明東，覃建青，龐友誼
(中國葛洲壩集團機械船舶有限公司，湖北宜昌443007)
摘要：介紹了廣西壯族自治區巖灘水電站擴建工程進水1：1 2×1 250 kN／2 x630 kN雙向門機的電氣設計原理，并對各機
構驅動電機的變頻器進行了選型與計算，結果表明：所采用的先進變頻控制技術，可確保門機的運行安全、穩定、可靠。
關鍵詞：雙向門機；變頻電機；變頻器；編碼器
中圖分類號：TV34：TM344．6：TN773 文獻標志碼：A
Electrical Design of Water Inlet Two-way Gantry Crane in the Expansion Project
of Yantan Hydropower Station
CHEN Mingdong，QIN Jianqing，PANG Youyi
(Gezhouba Group Machinery＆Ship Co．，Ltd．of China，Yichang 443007，China) Abs刪：The electrical design principles of water inlet two—way gantry crane(2×1 250 kN／2 x630 kN)in expansion
project of Guangxi Yantan Hydropower Station were introduced，and the converters of drive motors were selected and cal—
culated．The results showed that the advanced frequency convemion control technology can ensure the operation of the
gantry crane in safe，stable，reliable way．
Key words：two-way gantry crane；inverter-fed motor；converter；encoder
巖灘水電站擴建工程位于廣西壯族自治區大化縣
巖灘鎮，主要布置于右岸一期工程廠房右側80 m的山
體內，為地下式廠房，裝設2臺混流式水輪發電機，單
機容量300 MW。進水口2×1 250 kN／2×630 kN門
式啟閉機，裝設于233．00 m的壩頂上，用于進水口檢
修閘門、進水口快速閘門、進水口攔污柵的啟閉、吊運
和清污以及液壓啟閉機的安裝和維護。因此，門機的
安全、穩定、可靠的運行對水電站是至關重要的。
1 電氣系統原理
2×l 250 kN／2×630 kN雙向門機電氣控制設計
分為供電系統、主起升控制、副起升控制、大車行走控
制、主小車行走控制、副小車行走控制部分、夾軌器控
制、液壓抓斗控制、電動葫蘆控制、PLC集中控制部分
及照明控制等。
為改善門機的控制性能，采用了先進的變頻控制
技術?，變頻器選用德國西門子高性能矢量型的6SE7
系列變頻器。PLC及觸摸屏選用西門子s7—300系列
產品。
1．1供電系統
三相五線交流電源經過滑觸線引入到電源柜的隔
離開關上，通過自動空氣開關及主電源接觸器后，分配
到各功能單元。隔離開關的通斷狀態直觀，使檢修維
護工作在安全的環境進行?？倲嗦菲骶哂羞^負荷、短
路、分勵脫扣保護等功能，當前一級保護沒有動作時，
總斷路器及時保護動作，如果出現意外情況，聯動臺裝
有一只緊急停止按鈕，按卜此按鈕，接通總斷路器的分
勵脫扣線圈切斷總電源，使設備在多種安全措施的保
護下正常運行。
1．2主、副起升控制啦!
主、副起升控制采用了先進的變頻調速控制技術，
系統由電抗器、變頻器、制動單元、制動電阻等組成。
與常規的起重控制系統相比較，變頻調速控制技術增
大了起動轉矩，降低了起動電流，調速范圍更寬，系統
特性更好，運行更加穩定，尤其適用于起吊重物慣性
收稿日期：2013—11—08
作者簡介：陳明東，男，工程師，從事水利水電工程起重機械電氣設計與制造技術工作。
22
萬方數據
陳明東，等：巖灘水電站擴建工程進水口雙向門機電氣設計2014年1月
大、對位要求精度高的場合。變頻器閉環矢量調速控
制系統的應用可以提高速度的控制精度，對于要求慢
速控制條件下，仍然具有很大的起動轉矩，采用帶PG
卡的零伺服控制系統，即使電機速度為零狀態下也能
產生150％以上的起動轉矩，打開抱閘，也不會發生重
物的溜鉤現象，確保起吊重物的安全。
主、副起升的速度控制設計為多段速及高速／低速
控制。主起升的低速檔用于滿載運行；副起升的低速
檔用于啟閉攔污柵，采用恒轉矩調速。主起升的高速
檔用于空載帶自動抓梁運行；副起升的高速檔用于清
污裝置運行，采用恒功率調速。主、副起升的主令控制
器共用，通過轉換開關進行切換。主令控制器的控制
采用上升和下降各5個檔位的對稱控制電路，每一種
檔位的速度參數在調試時已經按照要求輸入到變頻器
中，使用中只要將主令控制器打到不同的檔位，便可以
得到不同的控制速度。
主、副起升的2臺變頻電機分別使用2臺變頻器
控制。每臺電動機上分別裝有一只脈沖編碼器，組成
獨立的閉環矢量控制系統。主、副起升的2臺變頻器
之間通過同步卡通訊，以保證2臺電動機的出力均衡。
變頻器與PLC之間采用Profibus—DP總線通訊。
主、副起升電路具有開度顯示和保護功能以及載
荷的顯示和保護功能。主、副起升的起吊高度可以在
觸摸屏上顯示出來，分辨率為1 cm；上下限預置開關
可以調整主起升的上下行程，使起升控制到達極限位
置時自動停機。主起升還具有鋼管充水控制功能，如
果需要對鋼管充水，可將其起升高度預置到20 cm位
置上，當起升到該位置時自動停機開始充水，充水完畢
后，繼續起升。主、副起升的起重物的重量可以在觸摸
屏上顯示出來，系統誤差≤5％F·s，當載荷達到額定
載荷的90％時，發出聲光報警，當載荷達到額定載荷
的110％或欠載時，發出聲光報警的同時切斷控制回
路，保護人身及設備的安全。
此外，電路還具有多重保護功能，如：上下限位、短
路、過載、過負荷、接地等。
1．3大車控制
大車控制也采用了先進的變頻調速控制技術，系
統由電抗器、變頻器、制動單元、制動電阻等組成。速
度控制設計為多段速控制，大車的主令控制器控制采
用向左和向右各4個檔位的對稱控制電路，每一種檔
位的速度參數在設備的調試階段已經按照要求輸入到
變頻器中，使用中，只要將主令控制器打到不同的檔
位，便可以得到不同的運行速度控制。
大車的8臺變頻電機使用2臺變頻器控制，每臺
變頻器控制4臺電動機。變頻器與PLC之間采用Pro—
fibus—DP總線通訊。
此外，該部分電路也具有多重保護功能，如：左右
限位、短路、過載、接地等。
1．4主、illd、車控制
主、副小車速度控制也采用先進的變頻調速控制
技術，系統由電抗器、變頻器、制動單元、制動電阻等
組成?！?、-
主、副小車速度控制設計為多段速控制。主令控
制器共用，通過轉換開關進行切換。主令控制器的控
制采用向前和向后各3個檔位的對稱控制電路，每__
種檔位的速度參數在設備的調試階段已經按照要求輸
入到變頻器中，使用中，只要將主令控制器打到不同的
檔位，便可以得到不同的運行速度控制。
主小車的4臺變頻電機使用1臺變頻器控制；副
小車的2臺變頻電機使用1臺變頻器控制，變頻器與
PLC之間采用Profibus—DP總線通訊。
該部分電路也設有多重保護功能，如：前后限位、
短路、過載、接地等。
1．5其他
(1)夾軌器控制。大車行走裝有夾軌器及大風報
警裝置，當總電源開啟時夾軌器自動松開，當停車時，
自動夾緊大車軌道，并發出信號。大風報警裝置具有
數碼顯示，當風速超過安全等級時，發出聲光報警，同
時切斷大車控制電路，并使夾軌器夾緊。
(2)液壓抓斗控制。液壓抓斗設有左、右2個翻
板，其上升、下降由副起升機構操作。通過聯動臺上的
轉換開關可以完成左右翻板的單動和聯動。
(3)電動葫蘆控制?？坑野堕T架主梁側的電動葫
蘆由設在司機室內的按鈕盒控制。
1．6 PLC集中控制
門機的各種操作控制集中在司機室內，由聯動臺、
PLC、觸摸屏、儀表等組成。司機室安裝在主、副小車
之間的主梁下，聯動臺可旋轉1800，并裝有可識別方
向的限位開關，不僅視野開闊，而且保證了大車和小車
的操作手柄方向與門機的實際運行方向一致，避免了
操作手柄的誤動作。PLC、變頻器、觸摸屏完成整個門
機的運行狀態的監視控制及聯鎖。PLC是啟閉機控制
系統的核心，PLC與變頻器及其他電器之間以硬接線
聯結，保證了控制系統的可靠性。
1．7門機機房和司機室照明
門機機房和司機室都配有足夠的照明，并配有可
攜式安全照明設備，配備的投光燈可以滿足作業面的
照明。各種照明設備都具有防震功能。
23
萬方數據
水電與新能源2014年第1期
2變頻器的選型與計算
2．1 變頻器的選型原則
變頻器的額定輸出電流應滿足以下條件：
Iv／IH≥K
式中：凡為變頻器的額定輸出電流，A；I。為電動機的
額定電流，A；K為裕度修正系數，一般取1．1。
2．2各機構變頻器的選型與計算
(1)主起升機構。由2臺變頻電機驅動。每臺電
動機的額定功率為P=55 kW，額定電流為IN=
117．46 A。按每臺變頻器控制1臺電動機，選用2臺
6SE7031—5EF60變頻器，每臺變頻器的額定功率為
Pv=75 kW，額定電流為Iv=146 A。
經核算，，v／IN=146／117．46=1．24>1．1，變頻器
滿足要求。
(2)副起升機構。由2臺變頻電機驅動。每臺電
動機的額定功率為P=55 kW，額定電流為，N=
117．46 A。按每臺變頻器控制1臺電動機，選用2臺
6SE7031—5EF60變頻器。每臺變頻器的額定功率為
Pv=75 kW，額定電流為Iv=146 A。
經核算，凡／IN=146／117．46=1．24>1．1，變頻器
滿足要求。
(3)大車機構。由8臺變頻電機驅動。每臺電動
機的額定功率為P=11 kW，額定電流為，N=26．8 A。
按每臺變頻器控制4臺電動機，選用2臺6SE7031—
2EF60變頻器。每臺變頻器的額定功率為P。=
55 kW，額定電流為Iv=124 A。
經核算，凡／，N=124／(26．8×4)=1．15>1．1，變
頻器滿足要求。
(4)主小車機構。由4臺變頻電機驅動。每臺電
動機的額定功率為P=3 kW，額定電流為IN=8．5 A。
按每臺變頻器控制4臺電動機，選用1臺6SE7023—
8ED61變頻器。變頻器的額定功率為Pv=18．5 kW，
額定電流為Iv=37．5 A。
經核算，凡／IN=37．5／(8．5×4)=1．12>1．1，變
頻器滿足要求。
(5)副小車機構。由2臺變頻電機驅動。每臺電
動機的額定功率為P=3 kW，額定電流為IN=8．5 A。
按每臺變頻器控制2臺電動機，選用l臺6SE7021—
6EC61變頻器。變頻器的額定功率為Pv=11 kW，額
定電流為Iv=25．5 A。
經核算，IV／IN=25．5／(8．5×2)=1．5>1．1，變頻
器滿足要求。
3結語
本門機的電氣自動化程度高，采用了先進的變頻
控制技術，可以精確可靠的控制門機運行。同時，由絕
對值編碼器和荷重傳感器作為高度和重量的測量，并
采用可旋轉的聯動臺，可確保門機的運行安全、穩定、
可靠。
參考文獻：
[I]張燕賓．SPWM變頻調速應用技術[M]．北京：機械工業
出版社，2005
[2]楊興瑤．電動機調速的原理及系統[M]．2版．北京：中國
電力出版社。1995
