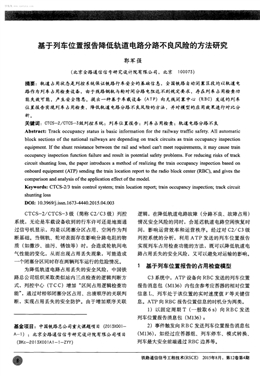

基于列車位置報告降低軌道電路分路不良風險的方法研究
郭軍強
(北京全路通信信號研究設計院有限公司，北京 1 00073)
摘要：軌道占用狀態是列控系統保證鐵路行車安全的基礎信息，全國鐵路自動閉塞區段均以軌道電
路作為列車占用檢查設備，由于線路鋼軌與輪對間分路電阻達不到規定要求，存在列車占用檢查功
能失效可能，產生安全隱患。提出一種基于車載設備(ATP)向無線閉塞中心(RBc)發送的列車
位置報告實現列車占用檢查，降低軌道電路分路不良風險的方法，并對模型的應用效果進行對比分
析。
關鍵詞：cTcs一2／cTcs一3級列控系統；列車位置報告；列車占用檢查；軌道電路分路不良
Abstract：Track occupancy status is basic information for the railway trafi c safety．All automatic
block sections of the national railways are depending on track circuits as train occupancy inspection
equipment．If the shunt resistance between the rail and wheel Call’t meet requirements，it may cause train
occupancy inspection function failure and result in potential safety problems．For reducing risks of track
circuit shunting loss，the paper introduces a method of realizing the train occupancy inspection based on
onboard equipment(ATP)sending the train location report to the radio block center(RBC)，and gives the
comparison and analysis of the application efect of the mode1．
Keywords：CTCS一2／3 train control system；train location report；train occupancy inspection；track circuit
shun ting loss
DoI：10．39690．issn．1673—4440．20l5．04．003
CTCS一2／CTCS一3級(簡稱C2／C3級)列控
系統，無論是車載設備收到的行車許可還是地面通
過信號機顯示，均是以閉塞分區占用、空閑作為判
斷基礎。當鋼軌、輪對表面存在影響分路電阻的物
質(如撒沙、油污、銹蝕等)時，會造成輪軌間電
氣性能的變化，從而出現占用丟失現象，可能造成
一個閉塞分區同時存在兩輛列車運行的危險情況。
為降低軌道電路占用丟失的安全風險，中國鐵
路總公司組織采取類似站內三點檢查的邏輯判斷方
式，列控中心(TC C)增加“區間占用邏輯檢查功
能”，通過對相鄰閉塞分區占用、出清順序的關聯判
斷，實現占用丟失的安全防護。由于增加順序關聯
基金項目：中國鐵路總公司重大課題項目(201 5X001一
A一1)；北京全路通信信號研究設計院有限公司項目
(BKc-201 5X001A1—1-ZYY)
邏輯，在降低軌道電路故障(分路不良、故障占用)
情況安全風險的同時，會延遲軌道電路空閑恢復時
間，影響運營效率和運營秩序。經過對C2／C3級
列控系統的分析，利用ATP發送的列車位置報告
實現列車占用檢查功能的方法，既可以降低軌道電
路占用丟失的安全風險，又可以避免對運輸?shù)挠绊憽?
1 基于列車位置報告的占用檢查模型
C3系統中，ATP設備向RBC發送的列車位置
報告消息包(M136)內包含參考應答器的相對位置
信息L、列車處于該位置的實時速度值 等關鍵信
息。ATP向RBC報告位置信息的時機分為兩類。
1)以固定周期T (一般取6 S)向RB C發送
列車位置報告消息包(M136)；
2)事件觸發向RB C發送列車位置報告消息包
(M136)，如經過應答器組、列車停車、模式轉換、
列車最大安全前端通過RB C邊界等。
鐵路通信信號工程技術(RSCE) 2015年8月，第l2卷第4期
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
2．3 誤差分析
根據上述勻加速模型，在收到位置校準信息之
前，使用上一時間段的加速度，作為本時間段的估
計加速度，如圖2所示。
際運行曲線
論運行曲線
“ t2 f3
圖2 誤差分析示意圖
如 一t，時間段，實際加速度為 ，但估計加
速度為a ，從而在位置計算過程中存在誤差 。
時刻后，估計的列車位置：
1
L估計=L(t2)+ (t2)(t-t2)+÷口1(t-t2)
厶
列車的實際位置：
1
L實際=￡(t2)+ ( )(f一 )+÷口2(f一 )
因此誤差計算公式：
1
AL=-5‘-(a2m 1)(t-h)
厶
根據上述公式，按照ATP和RBC通信周期最
大為6 S(暫不考慮無線超時等特殊情況)，動車最
高運行速度360 km／h (100 m／s)計算，結合車型
的最大加速度和最小加速度值，可以估算出列車定
位模式的最大誤差范圍。
2．4 模型優化
2．4．1 傳輸時間差矯正
上述公式推導時，假設各設備間時鐘已經同步。
但由于RB C收到列車位置報告消息包相對ATP設
備發送時刻存在時間差，以及RBC與TCC間的信
息傳輸需要時間，故實際計算中，若時鐘不同步，
需要通過理論分析加實驗驗證方式確認該時間總間
隔△ 肼，提高定位精度。
近似可理解為：t時刻ATP設備發布定位信息
包，(什AtArp 。)時刻地面設備計算列車位置，故
卜一0
位置解算公式修正為：
L(t)=三+V(n)(f+△ c—T(n))+
1
— (，z)(f+△ rcc-T( ))
二
2．4．2 額外校準點的選取
C2系統中，區間閉塞分區的絕緣節位置 出
和占用狀態從空閑轉變?yōu)檎加脮r(shí)刻 ? 均可準確
獲取，故該點可作為額外校準點，補充勻加速模型，
提高定位精度。
由于閉塞分區實際占?jí)旱絋C C判斷閉塞分區
占?jí)捍嬖跁r(shí)間間隔為△f ?，則列車運行至閉塞分
區絕緣節的時刻為： =To。 一△
假設上一個校準點參數為： (七一1)，列車位
置為 (七一1)，列車瞬時速度為 (尼一1)，列車加
速度為a( 1)，則該額外校準點的參數為：
T(k)= To 唧 一△ 。
L (k)=L6 出
V(k)=V( 1)+口(T(k)一T(k-1))
a (k)=a( 1)
3 閉塞分區映射模型
基于列車位置算法模型計算的列車位置，結合
線路靜態數據，建立閉塞分區映射模型，實現列車定
位信息與閉塞分區狀態的安全映射，獲得基于列車
位置報告的閉塞分區狀態(簡稱“列車報告狀態”)。
假設列車公里標在p位置，定位誤差為士A九
(最大誤差值見2．3節分析)，車長 ，車長誤差為
4-6，K。為絕緣節^5r的公里標，Km為絕緣節m的
公里標， 為絕緣節e的公里標，F(xiàn) ( )表示 公
里標所在閉塞分區。
TC C根據內部存儲的絕緣節公里標位置，可將
任意公里標映射到閉塞分區中，公里標映射閉塞分
區模型F ( )模型可用如下函數表示：
f 1一， 絕1 緣節 和 分割的閉塞分區 ( ，Km)
{以絕緣節 為分割點的左閉塞分區或右閉塞分區} Km
因?yàn)榱熊嚩ㄎ淮嬖凇鱢的誤差，因此模型可以進
— — — — — — 一
Km
I_——．△ ——÷，卜●o}
— — — — i
I 卜0
一△ — _| _ △
圖3 閉塞分區映射模型示意圖
M EDG
鐵路通信信號工程技術(RSCE) 2015年8月
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
表4 列車完全駛?cè)?41 7G閉塞分區狀態對照表
分區編號真實狀態與狀態邏輯狀態列車
q4x
報告最終狀態
71~
7389 空閑 空閑 空閑 空閑 空閑
7403 空閑 空閑 失去分路 空閑 空閑
7417 占用 占用 故障占用 占用 正常占用
743l 空閑 空閑 空閑 空閑 空閑
表5 列車順序駛?cè)?431 G閉塞分區狀態對照表
分區編號真實狀態與狀態邏輯狀態列轟 告最終狀態
7389 空閑 空閑 空閑 空閑 空閑
7403 空閑 空閑失去分路 空閑 空閑
7417 占用 占用故障占用 占用 正常占用
7431 占用 占用故障占用 占用 正常占用
5)列車完全駛?cè)?431閉塞分區，各閉塞分區
占用狀態如表6所示。
表6 列車完全駛?cè)?431 G閉塞分區狀態對照表
邏輯檢查方式需在列車順序占用至完全進入
7431G閉塞分區后，才認為列車可靠駛離分路不良
閉塞分區，恢復7403G空閑。
(上接3頁)
5．2 聲音語音播放
由于車載人機界面只有一個語音通道，為避免
同時輸出兩種或兩種以上的聲音或語音，建議使用
以下的優先級定義：語音的優先級大于聲音的優先
級；語音的優先級從高到低依次為允許緩解、等級
轉換、控制速度、減速、目視確認、引導確認、機
信確認、前方過分相；
聲音的優先級從高到底依次為目標速度點變化、
提示錯誤或故障信息、設備制動結束、司機介入提
示音、需要司機應答的信息、速度告警提示、新的
文本信息、按鍵提示音。
5．3 文本消息的處理
車載設備發送給車載人機界面的文本消息，根
據屬性不同，有些文本消息只需要顯示給司機看，
增加基于列車位置報告的占用檢查后，只要列
車完全進人7417G即恢復7403G空閑。較邏輯檢查
方式至少提前1個閉塞分區，降低失去分路影響時
間，提高運輸效率。
5 結束語
在不改變C2／C3級列控系統架構情況下，充
分利用車地交互的位置報告信息，通過列車位置算
法模型和閉塞分區映射模型，實現獨立來源、較高
精度、實時性強的列車占用檢查功能。采用本文方
法，能夠有效提高C2／C3級列控系統可用性、可
靠性和安全性。同時該方法可以為C4移動閉塞技
術的發展提供參考。
參考文獻
【1】科技運【20081127號cTcs一3級列控系統系統需求規范
(Sr~S)(V1．0)[s】．北京：中國鐵道出版社，2008．
[2】科技運[201 Oll 58號列控中心技術規范[S】．
【5】鐵總運【2015]75號高鐵列控中心接口暫行技術規范【s]．
[4】運基信號[201 o]533號列控系統RBC接12'規范【S】．
(收稿日期：201 5-05—15)
有些文本消息需要顯示給司機并要求司機確認文本
消息所包含的提示信息，有些文本消息需要顯示給
司機并要求司機確認或取消文本消息所包含的提示
信息，有些文本消息要求車載人機界面刪除。
6 結束語
本文提到的人機界面設計和實現技術已經應用
到CTCS一3級列控車載人機界面設備的設計和開發
中，且該人機界面設備在我國高速鐵路列控系統中
得到廣泛運用，設備運行安全可靠。
參考文獻
[1】中國鐵路總公司．鐵總運[201 4130號CTCS-2／5級列控車
載設備人機界面(DMI)顯示暫行規范[s] S．201 4．
(收稿日期：2O1 5．04—1 4)
