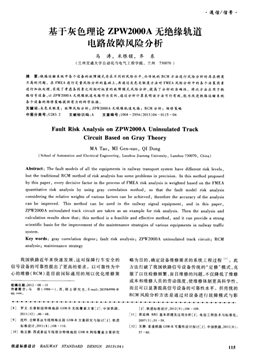

基于灰色理論ZPW2000A無絕緣軌道
電路故障風險分析
馬 濤，米根鎖， 齊 東
(蘭州交通大學自動化與電氣工程學院，蘭州730070)
· 通信／信號·
摘 要：鐵路運輸系統中各個設備的故障模式存在不同的風險水平，而傳統的RCM 方法進行風險分析時存在精度
不高的問題。在FMEA進行定量風險分析的基礎上，再通過灰色關聯度方法對FMEA風險分析中的各個決策因素
進行加權處理，實現了考慮各因素之間相對權重的故障模式風險分析，提高了分析的準確性。將此方法應用于鐵
路信號設備，以ZPW2000A無絕緣軌道電路作為實例，通過分析計算表明該方法可行有效，能為改進鐵路運輸系統
各個設備的維修策略提供有力的科學依據。
關鍵詞：灰色關聯度；故障風險分析；ZPW2OOOA無絕緣軌道電路；RCM 分析；維修策略
中圖分類號：U283．2 文獻標識碼：A 文章編號：1004—2954(2013)04—0115一O4
Fault Risk Analysis on ZPW 2000A Uninsulated Track
Circuit Based on Gray Theory
MA Tao，MI Gen—SUO，QI Dong
(School of Automation and Electrical Engineering，Lanzhou Jiaotong University，Lanzhou 730070，China)
Abstract：The fault models of all the equipments in railway transport system have different risk levels
，
but the traditional RCM method of risk analysis has some problems in precision．In this method proposed
by this paper，every decisive factor in the process of FMEA risk analysis is weighted based on the FMEA
quantitative risk analysis by using gray correlation method， SO that the fault model risk analysis
considering the relative weights of various factors can be achieved，therefore the accuracy of the analysis
can be improved． This method can be used in the railway signal equipment，
and in this paper，
ZPW 2000A uninsulated track circuit are taken as an example for risk analysis． Then the analysis and
calculation results show that：this method is a feasible and effective method
． and it can provide a strong
scientific basis for the improvement of the maintenance strategies of various equipments in railway traffic
system ．
Key words：gray correlation degree；fault risk analysis； ZPW 2000A uninsulated track circuit： RCM
analysis；maintenance strategy
我國鐵路近年來快速發展，這對保障行車安全的
信號設備的可靠性提出了更高的要求。以可靠性為中
心的維修(RCM)是目前國際通用的用以優化維修策
收稿日期：2012—08～15
作者簡介：馬 濤(1986～)，男，碩士研究生，E．mail：283584996@
qq-COB 。
[8] 羅文．長春樞紐特殊地段GSM．R無線覆蓋方案[J]．中國鐵路，
2011(12)：46—48．
[9] 沈吟．合蚌客運專線特殊區段GSM．R方案研究與探討[J]．鐵道
標準設計，2011(8)：108—110．
[10]楊玉修．西成客運專線部分特殊地段GSM．R網絡覆蓋方案研究
鐵道標準設計RAILWAY STANDARD DESIGN 2013(04)
略為目的，確定設備維修需求的系統工程過程¨ 。此
方法打破了我國鐵路信號設備傳統的“定修”模式，克
服了以往檢修頻繁、盲目維修的問題，不僅降低了維修
成本和維修人員的勞動強度，使維修體制更具科學性，
而且可以顯著提高信號設備的可靠性水平。但傳統的
RCM風險分析方法是通過對設備進行故障模式與影
[J]．鐵道標準設計，2012(9)：106—109．
[11]梁延峰．RRU基本原理及應用分析[J]．電信工程技術與標準化
2007(3)：51—59．
[12]吳靜．普速鐵路GSM-R可靠性設計探討[J]．中國鐵路，2012(8)
57—6O．
115
·
通信／信號· 馬 濤，米根鎖，齊 東一基于灰色理論ZPW2000A無絕緣軌道電路故障風險分析
響分析(FMEA)，根據分析結果對故障模式風險進行
排序，以此為依據來制定有效的維修策略。但該方法
沒有考慮(FMEA)分析中各因素間的相對權重等影響
因子，存在分析精確度不高的問題，而引入灰色理論中
的灰色關聯分析方法可以彌補這一不足。因此，本文
研究了基于灰色關聯度分析的設備故障定量風險分析
方法，并應用于鐵路信號設備的風險分析中。
1 灰色理論和RCM 分析相結合的設備風險分析
方法
1．1 傳統RCM風險分析方法
傳統的RCM定量風險分析方法的核心是進行設
備的FMEA分析，確定系統或者設備每個最低組成部
分的故障模式，然后來評定每個故障模式的風險等級，
再依據風險分析結果針對不同嚴重程度的故障模式提
出設備的維修措施建議，得到改進的維修策略。
FMEA最常采用的分析方法是風險優先級法RPN(風
險評估評價的尺度)，其基本方法是：確定系統最小組
成的子系統單元；描述各單元的功能，并確定各單元的
故障模式；確定每一種故障模式的嚴重度Severity(以
下簡稱為“s”一根據可能出現的人員傷亡、環境損害
和任務失敗等方面的影響程度確定)；發生度
Occurrence(以下簡稱為“O”一故障發生頻繁程度的度
量)；檢測度Detection(以下簡稱為“D”一故障可以被
檢測到難易程度的度量)；最后計算風險優先級指數
RPN，它與S、O、D三者的關系為
RPN =S×O ×D (1)
S、O、D三個因素的評分標準如表1所示。RPN
數值的大小就代表了故障模式的風險等級大小，由此
為依據來改進設備的維修策略，使設備維修更具科學
性。FMEA方法的詳細介紹詳見參考文獻[2]。
表1 故障風險分析各項指標評分標準
1．2 基于灰色關聯度的定量風險分析方法
傳統RCM分析方法進行FMEA分析時用RPN值
來評價設備各子系統故障模式的風險水平。但RPN
數值的計算中沒有考慮S、O、D三者之間的相對重要
度，將其等同對待，這樣會造成不同故障模式的S、O、
D定量值的乘積可能產生同樣的RPN值，但這些故障
模式的風險水平是不同的。因此存在著分析精確度不
高的問題。我國學者鄧聚龍教授在1982年開創了灰
色系統理論 ，其優勢是可以對部分已知的模糊信息
進行分析。其中灰色關聯度分析法則是以系統內部各
因素間相互關系的相似程度來度量其關聯程度，因此
在FMEA分析的基礎上，再運用灰色關聯度方法進行
故障風險分析 ，必然能有效提高分析的精度。分析
方法的基本流程如圖1所示 。
l FMEA I
I
l用模糊化語義描述s、O、D l
I
l 反模糊化s、0、D l
+ +
l建立標準序列 。(砷1 l l建立標準序列 (砷}
L—l計算差值 I—__J
’
計算灰色關聯度系數l l確定各因素權重
L-J計算灰關聯度l——j
I
按灰關聯度排序
圖1 灰色關聯度分析流程
具體步驟為：首先通過FMEA分析確定系統組成
單元所有可能的故障模式，并對各個故障模式的決策
因素s、O、D進行模糊評價。模糊評價的描述：“很
低”、“低”、“中等”、“高”和“很高”共5級，評價方法
見表1所示 。接著模糊評價進行反模糊化。模糊集
的脆性系數K( )為
Σ “ (b 一c)
Σ b等 ) ：。( 一c)一Σ ：。(n 一d)
對應各模糊評價的隸屬函數如圖2所示? ，從圖
中可得到式(2)中相關參數的值。以模糊評價描述
“低”為例，在取其脆性系數時，可由圖2得a。=2，b。=
5，a =b =3．5，C：0，d=10，代人式(2)有
K(X)=
(b。一C)+(b。一c)
)
1
0．370
一d)+(a。一d)
0 2 4 6 8 10
圖2 隸屬函數圖
同理可得其他模糊語義描述所對應的脆性系數，
“很低”為0．196，“中等”為0．583，“高”為0．804，“很
116 鐵道標準設計RAILWAY STANDARD DESIGN 2013(04)
馬 濤，米根鎖，齊 東一基于灰色理論ZPW2000A無絕緣軌道電路故障風險分析
高”為0．952，如表2所示。
表2 模糊語義反模糊化脆性系數
模糊語義描述 反模糊脆性系數
很低
低
中等
高
很高
0．196
0．370
0．583
0．804
0．952
序列
根據得到的脆性系數以式(3)的形式表示的比較
X =
l
2
● ● ●
(2)
2(2)
●
：
(2)
1(m)
2(m)
-
：
(m)
(3)
式中， 。， ：，? ， 表示n個故障模式對應的比
較序列；{ (1)， (2)，? ，X (m)}表示第i個故障模
式的m個決策因素模糊語義評價對應的脆性系數。
同時得到反映所有決策因素的理想期望水平的標
準序列，即
X0={ 。(1)， 0(2)，? ， 0(m)} (4)
由此，計算比較序列和標準序列的差序列
d ={h (1)，△ (2)，? ，△ (m)} (5)
式中A (k)= (k)一 。(k)，則灰色關聯度系數可
由式(6)求得
( 。( )， (k))=
rain max J 0(k)一 (k)J+6min max l 0(k)一 ( )f
l A ( )l+6min max l 0( )一 (|j})l
(6)
式中， (|j})表示標準序列中第k個決策因素對應
值； ( )表示比較序列矩陣中第i個故障模式第k個
決策因素對應值；6為分辨系數，6∈(0，1)，它僅影響
· 通信／信號·
相對風險值，因此通常可取0．5 。
計算兩序列(比較序列與標準序列)的關聯度，可
由式(7)得到
y(x。，Xi)=Σ (xo( )，xi(后)) (7)
式中，盧 為決策各因素的權重系數，且滿足=1。
可用層次分析法(AHP)得到，層次分析法的詳細步
驟詳見參考文獻[7]。
由此便可得到故障模式的灰色關聯度值，它反映
了某一故障模式和決策因素之問相關聯程度的關系，
關聯度越大的故障模式的整體影響越小，則該部件的
風險優先等級越低。根據得到的灰色關聯度值就可進
行系統各個故障模式的風險等級排序，完成設備故障
風險分析。
2 實例分析
ZPW2000A無絕緣軌道電路是我國鐵路應用最廣
泛的信號設備之一，其安全性和可靠性關乎列車運行
安全。因此，本文以ZPW2000A無絕緣軌道電路為研
究對象進行定量風險分析。根據RCM分析方法中系
統劃分原則，可將本體系統劃分為發送系統、接收系
統、冗余衰耗系統、防雷系統、扼流匹配變壓器、調諧匹
配單元、補償電容、空心線圈、機械絕緣節空心線圈、
SPT電纜、通信接口板、扼流變壓器、信號傳輸線、條件
線和監測線共15個子系統，各子系統又包括若干部
件。由于對各個子系統的分析方法完全相同，這里僅
對發送系統和接收系統進行分析驗證。具體分析計算
步驟如下。
(1)通過ZPW2000A無絕緣軌道電路發送器和接
收器運行、維修的歷史記錄進行統計分析，并采用專家
調查法，可得到系統RCM分析結果，如表3所示 。
表3 ZPW2000A無絕緣軌道電路發送接收系統RCM分析結果
鐵道標準設計RAILWAY STANDARD DESIGN 2013(04) 117
·
通信／信號· 馬 濤，米根鎖，齊 東一基于灰色理論ZPW20OOA無絕緣軌道電路故障風險分析
(2)對各決策因素反模糊化，得到比較序列矩陣
0．804
0．804
0．583
0．804
0．804
0．804
0．952
0．804
0．952
0．804
0．804
0．952
0．370
0．804
0．804
0．583
0．952
0．952
0．804
0．952
0．370
0．370
0．804
0．804
0．804
0．583
0．952
0．804
0．583
0．804
0．952
0．583
0．804
0．952
0．804
0．583
(3)取各決策因素最低模糊語義評價的反模糊化
值來確定標準序列。若取標準序列為零矩陣，則兩序
列(比較序列與標準序列)的差序列仍為比較序列。
式(6)便可簡化為
y k ， = (8)
式中，A i =0．196，A? =0．952，6=0．5。
由式(8)便可得到每個故障模式的決策因素相對
應的灰色關聯度系數( 。、 。、y )。
(4)通過咨詢信號廠家和鐵路局專家以及現場運
行、維修人員，參照設備設計說明和歷史維護數據，利
用AHP法得到式(7)的各因素(故障影響嚴重度s、發
生度O和檢測度D)的權重分別為0．5、0．25和0．25。
(5)由式(7)代入對應的灰色關聯度系數可得各
故障模式所對應的灰色關聯度，同時再根據表1的標
準按式(1)計算各故障模式的RPN值，并對兩種方法
的計算結果分別進行故障模式的風險排序，排序結果
如表4所示。
由表4可見：兩種方法的結果對比可看出排序的
基本一致性。而灰色關聯度故障風險分析方法由于考
慮了各因素間的相互權重，克服了不同s、D、O值得到
相同RPN值的不足，比傳統RCM 風險分析方法提高
了分析精度。而且可以看出，RPN排序的風險等級分
為9級，而灰色關聯度排序的風險等級為12級，灰色
關聯的分級更為精確詳細。各個系統的故障模式風險
優先級排序也和現場運行、維修情況比對一致。
118
表4 ZPW2000A無絕緣軌道電路接收和發送
系統故障風險分析結果
4 結語
利用灰色理論進行鐵路信號設備的故障風險分
析，可避免傳統RCM分析方法沒有考慮同一故障模式
各因素之間的相對重要度而產生的誤差，有效提高了
分析精度。將該方法應用于ZPW2000A無絕緣軌道
電路設備的故障風險分析，用以確定設備各個子系統
的故障風險等級，為制定科學有效的維修策略提供了
有力的科學依據。該方法可作為一個通用方法，應用
于我國鐵路信號系統其他設備的故障風險分析中。
參考文獻：
[1] Moubray J．以可靠性為中心的維修[M]．北京：機械工業出版社，
1995：6—8．
[2] Stamatis DH．Failure mode and efect analysis—FMEA from theory to
execution[M]．New York：ASQC Press，1995：63—67．
[3] Deng J．Control problems of grey systems[J]．Systems Control
Letters，1982，1(5)：288—294．
[4] Ben—Daya M，Raouf A．A revised failure mode and efects analysis
model[J]．International Journal of Quality Reliability Management，
1993，3(1)：43—47．
[5] Chang C L，Wei C C，Lee YH．Failure mode and effects analysis
using fuzzy method and grey method[J]．Kybernetes，1999，28(9)：
1072— 1080．
[6] Chen C B，Klien CM．A simple approach to ranking a group of
aggregated fuzzy utilities[J]．IEEE Trans Syst Man Cybernet，Part
BL：Cybernet，1997，27(1)：26—35．
[7] Anand Pillay，Jin Wang．Modified failure mode and effects analysis
using approximate reasoning[J]．Reliability Engineering and System
Safety，2003，79(1)：69—85．
[8] 李文海．ZPW一2000A移頻自動閉塞系統原理、維護和故障處理
[M]．北京：中國鐵道出版社，2010：57—66．
鐵道標準設計RAILWAY STANDARD DESIGN 2013(04)
