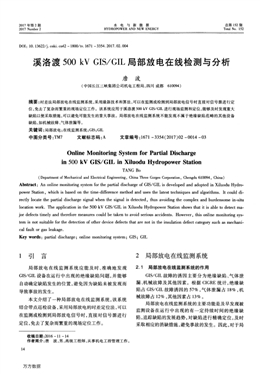

2017年第2期
2017 Number 2
水電與新能源
HYDROPOWER AND NEW ENERGY
總第152期
TotalNo．152
DOI：10．13622／j．cnki．cIl42—1800／tv．1671—3354．2017．02．004
溪洛渡500 kV GIS／GIL局部放電在線檢測與分析
唐波
(中國長江三峽集團公司機電工程局，四川成都610094)
摘要：時差法局部放電在線監測系統，采用最新技術和算法，可以在監測或檢測到局部放電信號時直接對信號源進行定
位，免去了復雜而繁重的現場定位工作。該系統應用于溪洛渡500 kV GIs／GIL進行現場監測和定位，能夠及時發現重大
缺陷以便采取措施，可以避免可能發生的重大事故。局部放電在線監測系統不能發現不屬于絕緣缺陷范疇的其他設備
缺陷，如機械故障、氣體泄漏等。
關鍵詞：局部放電；在線監測系統；GIs；GIL
中圖分類號：TM7 文獻標志碼：A 文章編號：1671—3354(2017)02—0014—03
oIlline Monitoring System for Partial Discharge
in 500 kV GIS／GIL in Xiluodu Hydropower Station
TANG Bo
(Depanment of Mechanical and Electrical En舀neering，China％ree Gorges Corpomtion，Chen酣u 610094，China)
Abstract：An online monitoring system for the partial discha昭e of GIS／GIL is developed and adopted in Xiluodu Hydropower
Station，which is based on the time—dif．feIence method and uses the latest techniques and algorithms． It could direcny
locate the partial discharge signaLl when the signal is detected，thus avoiding the complex and burdensome in-situ
loca土ion work．The application in the 500 kV GIS／GIL in Xiluodu Hydropower Station shows that it is able to detect ma—
jor defects timely and therefore measures could be taken to aVoid serious accidents． HoweVer，this online monitoring sys—
tem is not suitable for the detection of other device defects that are not in the insulation defect category such as mechani—
eal fault or gas leakage．
Key words：partial discha蠟e；online monitoring system；GIS；GIL
1 引言2局部放電在線監測系統
局部放電在線監測系統應能及時、準確地發現
GIs／GIL設備在運行中出現的絕緣缺陷問題，并能夠
自動確定缺陷發生的位置，避免因?yàn)槿毕菸幢话l(fā)現而
導致事故的發生。
本文介紹了一種局部放電在線監測系統，該系統
結合帶點巡檢設備，采用局部放電的時差定位法，可以
在監測或檢測到局部放電信號時，直接對信號源進行
定位，免去了復雜而繁重的現場定位工作。
14
收稿日期：2016—1l一14
作者簡介：唐波，男，高級工程師，從事機電工程管理工作。
2．1 局部放電在線監測系統的作用
GIs／GIL故障的誘因主要分為絕緣缺陷、氣體泄
漏、機械故障及其他因素。根據cIGRE統計，絕緣缺
陷占GIS／GIL故障誘因的57％，氣體泄漏占18％，機
械故障占12％，其他因素占13％。
局部放電在線監測系統的主要功能是及早發現被
監測設備在運行中出現的有一定持續時間的絕緣缺
陷，追蹤缺陷的發展趨勢，對缺陷進行精確定位，及時
采取相應的消缺措施，避免事故的發生。因此，對于局
萬方數據
唐波：溪洛渡500 kV GIS／GIL局部放電在線檢測與分析2017年2月
部放電在線監測系統具有以下基本要求：
1)可靠性：對于局部放電信號能夠可靠地檢測和
識別；
2)抗干擾性：對于非局部放電信號能夠可靠的
排除；
3)靈敏性：對于局部放電信號具有良好的檢測
能力；
4)安全性：安裝及運行不影響被檢測設備的運行
安全。
上述要求中，可靠性和抗干擾性是相對矛盾的，因
此，除系統設計時盡可能提高設備性能外，合理進行各
項要求的綜合平衡，才能保證系統正常工作。
2．2局部放電的監測定位方法
2．2．1 時差定位法的原理
局部放電脈沖會向各方向發射射頻信號。射頻信
號中特高頻(uHF)頻帶范圍內的射頻信號在GIs或
GIL腔體內，就像在一個同軸載體上一樣，沿著腔體傳
輸。特高頻信號在GIS或GIL直線簡體中傳播時衰減
很小。而GIs中的復雜部分，如T接頭、支撐部件、盆
子或其他阻抗不匹配的部分均會對特高頻信號產生較
大的傳輸衰減。
局部放電射頻信號在sF6介質中以光速傳播，速
度大約為0．3 rn／ns。以前各公司研發的局部放電在
線監測系統或帶電檢測設備，由于受到計算機處理速
度等因素的影響，不能夠?qū)@樣高速傳播的信號進行
直接定位。因此，當確認局部放電信號確實存在時，必
須由工程技術人員到現場采用雙通道高速示波器來完
成定位工作。示波器通過兩根相同長度的電纜連接兩
個特高頻傳感器，并同時顯示兩個傳感器接收到的信
號。在已知兩個傳感器之間距離的情況下，當局部放
電源位于兩個傳感器之外時，兩個信號的到達時間差
對應的信號傳輸距離等于兩傳感器的間距；當局部放
電源位于兩個傳感器之間時，兩個信號的到達時間差
小于兩傳感器的間距，如圖1所示。此時通過式(1)
即可計算出局部放電源到達較近傳感器的距離。d=半(1)
局部放電定位工作需要在局部放電可能發生的部
位反復查找，直到信號源落在兩個傳感器之間。溪洛
渡電站采用英國SDMT公司推出的新一代局部放電
在線監測系統和帶電巡檢設備，該設備采用最新技術
和算法，可以在監測或檢測到局部放電信號時，直接對
信號源進行定位，免去了復雜而繁重的現場定位工作。
需要說明的是，任何信號監測系統均需具備合理
圖1 時間比較法局部放電信號定位原理
的信號識別時間。即使是快速動作的繼電保護裝置也
需要20 ms左右的判據持續時間才能準確地確認故
障，發出跳閘命令。在更加復雜的局部放電信號識別
領域，如果沒有足夠的信號識別時間，則系統無法保證
判斷結果的準確性，勢必導致過多的誤記錄、誤報警發
生。這與保護裝置需要一定的判據識別時間從而保證
可靠性的道理是一致的。因此，由不明原因造成的盆
子閃絡發生時，閃絡過程持續時間為微秒級，未達到局
部放電監測系統所要求的毫秒級信號識別時間，不會
有局部放電事件記錄。
2．2．2在線監測系統的傳感器布置
由于溪洛渡右岸GIs結構設計對特高頻信號的傳
播衰減較大，且局部放電在線監測的工程設計是按照
“單點覆蓋GIs本體，不覆蓋分支母線”的原則進行內
置式傳感器分布的，因此在進行局部放電點定位時，有
時只有局部放電點一側傳感器能夠檢測到放電信號。
此時須借助外置傳感器，滿足對局部放電點實現“兩
側覆蓋”，才能計算出放電點的位置。和內置傳感器
相比，外置傳感器檢測的信號衰減較大，讀取的信號幅
度較小，但并不影響對于信號到達時間的判斷。外置
傳感器以手持方式貼緊盆子上的澆筑孔進行特高頻信
號拾取，如圖2所示。
使用高速示波器連接內置或外置傳感器，可以通
過比較信號的到達時間差進行局部放電點的定位，如
圖3所示。為準確定位，需要對GIS和GIL的很多位
置進行測量。
3現場信號分析與定位
現場安裝的PDM系統中發出的報警信號，有些是
由間歇性局部放電導致的。在用高速示波器進行局部
放電信號現場定位時，這些不活躍的局部放電信號有
可能恰巧潛伏而無法捕捉到。由此可見，局部放電在
線監測系統具備在線自動定位功能是非常重要、非常
有意義的。
1 5
萬方數據
水電與新能源2叭7年第2期
(a)原安裝的內置式傳感器
(b)臨時力¨裝的外置式傳感器
圖2 原安裝的內置式傳感器和臨時加裝的外置式傳感器
圖3用于局部放電信號定位的高速示波器
為準確定位，對GIS和GIL的很多位置進行了測
量，現場定位工作共捕捉到多個活躍的局部放電信
號。本文中將只出現對定位直接有效的測量點，并以
一個被成功定位的活躍信號為例進行分析。
以某一傳感器檢測到的信號為例，由于PDM局部
放電監測系統受其動態范圍限制，在該點接收的信號
全部超量程，局部放電類型也無法準確判斷。因此我
們使用SDMT公司的PD71便攜式局部放電檢測裝置
對信號進行了驗證。從PD71檢測PRPD圖譜可以清
晰地看出，該處局部放電為典型的絕緣缺陷。PD71圖
譜如圖4所示。
經反復查找，最終通過某處內置傳感器和沿母線
距離該處傳感器5．1m處的外置式傳感器完成定位工
作。圖5為示波器顯示的兩傳感器信號波形(藍色波
16
圖4某一傳感器信號檢測圖譜
形對應外置式傳感器信號)。圖5中右下角可以讀出
兩脈沖到達時問差為8．6 ns。通過計算可知局部放電
信號距離該處內置傳感器1．2m，位置為圖6所示紅色
方框內的盆子。
'P!“唧“鐳粵
等囂“ ”，絮黑”’ ”? “一”‘ “
一蕊熏卿
圖5 高速示波器上的局部放電信號
圖6傳感器所監測到的局部放電信號源位置
經SDMT公司PD71局部放電帶電檢測設備的驗
證，確認傳感器所監測到的局部放電信號是一個真正
的局部放電信號，表明GIs設備某處存在絕緣缺陷問
(下轉第37頁)
￡t《$濯．㈨1
艇陡㈡!h．：．^f i衛蘩
萬方數據
吳思源：溪洛渡水電站發電機組彈性金屬塑料瓦推力軸承的應用及分析2017年2月
70
65
60
o。
贈55
培
50
45
40
成功的經驗，同時也可為同行業在設計、制造、安裝、運
行同類型的塑料推力瓦時提供借鑒和參考。
參考文獻：
[1]趙文芳，宋寶玉，曲建?。畤?guó)內外彈性金屬塑料瓦軸承的
研究現狀[J]．機械科學與技術，2006，25(4)：415—420
[2]張東勝，武中德，王建剛，等．塑料瓦推力推力軸承在
770Mw溪洛渡機組上的應用[J]．大電機技術，2014(4)：
1—4
[3]張麗．彈性金屬塑料瓦在官?gòu)d水電站的應用[J]．電力標
準化與技術經濟，2006，15(3)：5—8
[4]錢利華．彈性金屬塑料瓦在大型水泵機組中的應用分析
圖5 3F、4F、5F、6F軸承推力瓦瓦溫
[5]武中德，王黎欽，曲大莊，等．大型水輪發電機推力軸承
5 結論熱彈流潤滑性能分析[J]．摩擦學學報，2001，2l(2)：49
—53
塑料推力瓦自2014年3月在溪洛渡水電站3F機[6]王初銘．彈性金屬塑料推力軸承瓦的設計與運行[J]．水
組安裝，運行以來，經過工程技術人員的不懈努力，最力發電學報，1996(1)：1—15
終圓滿地解決了各類問題，保證了機組的安全穩定運[7]鄭奎，羅杰，徐琨．塑料瓦在溪洛渡水電站推力軸承上的
行，為電站其它塑料推力瓦的安裝、調試和運行積累了應用[J]．水利水電技術，2015，46(s1)：39—41
蕓氧蓊強g黽客逡車魏靄蕓逸樂逡客強凝增逸鬟息g氧省強g風鑲牙氧譬毯靄靄鬟魚乏器凝鬟虱譬逸靄g黽毒器等器增強g氈g黽牟黎{薄．采黽蕓強毒器、毒i＆葛黽省黽鬟強牙氧≥鑫驀毯毒器毒簿翁氈翁毯
(上接第16頁)
題。經SDMT公司的PD71專家軟件分析，認定局部
放電信號類型為“絕緣缺陷”放電，可能為絕緣體表面
污穢或內部瑕疵，說明缺陷出現在固體絕緣部件上
(盆式絕緣子或支撐絕緣子)。經現場定位，鎖定了局
部放電信號產生于圖6所示的絕緣盆子，即該絕緣盆
子存在缺陷。對于新運行的GIs來說，該局部放電幅
值較大。為避免設備事故，建議對該盆子進行更換。
4總結與建議
4．1 應用總結
溪洛渡電廠GIs／GIL局部放電在線監測系統于
2013年12月投運以來，在相關技術人員的大力協助
和支持下，先后發現并精確定位GIS缺陷17處，GIL
缺陷2處，其中已處理的GIs缺陷3處、GIL缺陷2
處。14處GIs缺陷有待觀察處理。在已處理的設備
缺陷中，2處GIL缺陷和1處GIS缺陷均屬重大缺陷，
這3處重大缺陷的及時發現并及時采取措施，避免了
3次可能發生的重大事故，為電廠的安全運行做出了
重要的貢獻。
4．2技術建議
現場安裝的PDM系統信號接收動態范圍偏小，
且不具備局部放電在線自動定位功能，給現場的設備
缺陷類型判斷和定位造成很大的不便。因此在今后的
局部放電在線監測項目中，應選擇具備較大動態范圍
和在線自動定位功能的監測系統。
此外，需要說明的是，局部放電在線監測系統不能
發現不屬于絕緣缺陷范疇的其他設備缺陷，如機械故
障、氣體泄漏等。同理，其他原理的監測系統也只能針
對其監測參數發揮作用。因此，不能期望局部放電監
測系統可以發現設備所有問題。
參考文獻：
[1]丁登偉，唐誠，高文勝，等．GIs中典型局部放電的頻譜特
征及傳播特性[J]．高電壓技術，2叭4，40(10)：3243—
3251
[2]齊波，李成榕，耿弼博，等．GIs設備絕緣子高壓電極故障
局部放電嚴重程度的診斷與評估[J]．高電壓技術，2011，
37(7)：1719—1727
[3]孫曙光，陸儉國，俞慧忠，等．基于超高頻法的典型GIs局
部放電檢測[J]．高壓電器，2012，48(4)：7一12
[4]李軍浩，韓旭濤，劉澤輝，等．電氣設備局部放電檢測技
術述評[J]．高電壓技術，2015，41(8)：2583—2601
