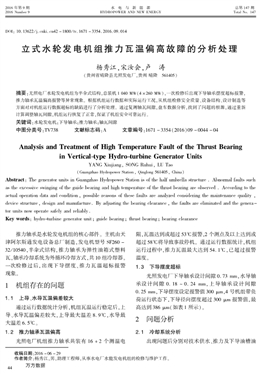

２０１６ 年第９ 期
２０１６ Ｎｕｍｂｅｒ ９
水電與新能源
ＨＹＤＲＯＰＯＷＥＲ ＡＮＤ ＮＥＷ ＥＮＥＲＧＹ
總第１４７ 期
Ｔｏｔａｌ Ｎｏ．１４７
ＤＯＩ： １０．１３６２２ ／ｊ．ｃｎｋｉ．ｃｎ４２ －１８００／ｔｖ．１６７１ －３３５４．２０１６．０９．０１４
收稿日期：２０１６ －０６ －２９ 作者簡介：楊秀江，男，助理工程師，從事水電廠水能發電機組的檢修與維護工作。
立式水輪發電機組推力瓦溫偏高故障的分析處理
楊秀江，宋汝會，盧　濤
（貴州省晴隆縣光照發電廠，貴州晴隆?。担叮保矗埃担?
摘要：光照電廠水輪發電機組為半傘式結構，總裝機１ ０４０ ＭＷ（４ ×２６０ ＭＷ），一次檢修后出現下導軸承擺度超標報警，
推力軸承瓦溫偏高報警等異常現象。根據機組運行數據和實際運行工況，從機組檢修安全質量、設備結構、設計制造等
方面對對機組運行數據超標的缺陷進行了分析處理。通過復測軸瓦間隙，盤車數據分析，找到了問題的根源，通過重新
計算調整軸瓦間隙，機組運行恢復了正常，保證了機組安全可靠運行。
關鍵詞：水輪發電機；下導軸承；推力軸承；軸瓦間隙
中圖分類號：ＴＶ７３８　　　文獻標志碼：Ａ　　　文章編號：１６７１ －３３５４（２０１６）０９ －００４４ －０４
Analysis and Treatment of High Temperature Fault of the Thrust Bearing
in Vertical-type Hydro-turbine Generator Units
ＹＡＮＧ Ｘｉｕｊｉａｎｇ， ＳＯＮＧ Ｒｕｈｕｉ， ＬＵ Ｔａｏ
（Ｇｕａｎｇｚｈａｏ Ｈｙｄｒｏｐｏｗｅｒ Ｓｔａｔｉｏｎ， Ｑｉｎｇｌｏｎｇ ５６１４０５， Ｃｈｉｎａ）
Abstract： Ｔｈｅ ｇｅｎｅｒａｔｏｒ ｕｎｉｔｓ ｉｎ Ｇｕａｎｇｚｈａｏ Ｈｙｄｒｏｐｏｗｅｒ Ｓｔａｔｉｏｎ ｉｓ ｏｆ ｔｈｅ ｈａｌｆ ｕｍｂｒｅｌｌａ ｓｔｒｕｃｔｕｒｅ ．Ａｂｎｏｒｍａｌ ｆａｕｌｔｓ ｓｕｃｈ
ａｓ ｔｈｅ ｅｘｃｅｓｓｉｖｅ ｓｗｉｎｇｉｎｇ ｏｆ ｔｈｅ ｇｕｉｄｅ ｂｅａｒｉｎｇ ａｎｄ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ｔｈｅ ｔｈｒｕｓｔ ｂｅａｒｉｎｇ ａｒｅ ｏｂｓｅｒｖｅｄ ．Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ
ａｃｔｕａｌ ｏｐｅｒａｔｉｏｎ ｄａｔａ ａｎｄ ｃｏｎｄｉｔｉｏｎ， ｐｏｓｓｉｂｌｅ ｒｅａｓｏｎｓ ｏｆ ｔｈｅｓｅ ｆａｕｌｔｓ ａｒｅ ａｎａｌｙｚｅｄ ｃｏｎｓｉｄｅｒｉｎｇ ｔｈｅ ｍａｉｎｔｅｎａｎｃｅ ｑｕａｌｉｔｙ ，
ｄｅｖｉｃｅ ｓｔｒｕｃｔｕｒｅ， ｄｅｓｉｇｎ ａｎｄ ｍａｎｕｆａｃｔｕｒｅ．Ｂｙ ａｄｊｕｓｔｉｎｇ ｔｈｅ ｂｅａｒｉｎｇ ｃｌｅａｒａｎｃｅ， ｔｈｅ ｆａｕｌｔｓ ａｒｅ ｅｌｉｍｉｎａｔｅｄ ａｎｄ ｔｈｅ ｇｅｎｅｒａｔｏｒ
ｕｎｉｔｓ ｎｏｗ ｏｐｅｒａｔｅ ｓａｆｅｌｙ ａｎｄ ｒｅｌｉａｂｌｙ． Key words： ｈｙｄｒｏ-ｔｕｒｂｉｎｅ ｇｅｎｅｒａｔｏｒ ｕｎｉｔ； ｇｕｉｄｅ ｂｅａｒｉｎｇ； ｔｈｒｕｓｔ ｂｅａｒｉｎｇ； ｂｅａｒｉｎｇ ｃｌｅａｒａｎｃｅ
　　推力軸承是水輪發電機組的核心部件。主機由天
津阿爾斯通發電設備總廠制造，發電機型號ＳＦ２６０ －
３２／１０５４０，半傘式結構，推力軸承為彈性油箱式塑料
瓦，軸承冷卻系統為外循環冷卻方式，共１０ 組冷卻器。
一次檢修過后，出現下導擺度、推力瓦溫超標報警
現象。
１　機組存在的問題
1．1　上導、水導瓦溫偏差較大
通過運行數據統計分析，機組瓦溫運行穩定后，上
導、水導瓦溫偏差較大，上導最大溫差８．９℃，水導最
大溫差６．５℃。
1．2　推力軸承瓦溫偏高
光照電廠機組推力軸承共裝有１６ ＋２ 個測溫電
阻，瓦溫達到或超過５３℃報警，２ 個測點及以上達到或
超過５８℃將導致事故停機。通過運行數據統計，機組
運行過程中，推力瓦溫最大達到５４．１℃，已超過報警
溫度。
1．3　下導擺度超標
光照發電廠下導軸承設計間隙０．７３ ｍｍ，水導軸
承設計間隙０．１８ ～０．２４ ｍｍ，上導軸承設計間隙
０．２５ ｍｍ，下導擺度設定報警值３００ μｍ，４ 號機組帶負
荷運行狀態下，下導徑向擺度超過３００ μｍ 報警值，最
高達到３８６ μｍ（如表１ 所示）。
２　問題分析
2．1　冷卻系統分析
出現問題后分別對技術供水、推力及下導油槽油
４４ 萬方數據
楊秀江，等：立式水輪發電機組推力瓦溫偏高故障的分析處理２０１６ 年９ 月
進行了系統檢查分析。檢查推力及下導冷卻器供水壓
力正常，流量顯示正常，冷卻器進水和出水溫度正常。
油槽油樣檢驗數據合格，排除由于冷卻系統問題造成
瓦溫偏高的原因。
表1　下導瓦擺度數據
最優負
／ＭＷ
水頭
／ｍ
振動區
／ＭＷ
下導X 向擺度
／μｍ
下導Y 向擺度
／μｍ
１８２ １１３ ０ ～１２４ ３２５ ２６２ １８２ １１８ ０ ～１６０ ３２９ ２８２ ２０８ １２１ ０ ～１６３ ３８６ ２６４ 2．2　機組軸線和中心調整分析
從運行統計數據分析，上導和水導瓦溫溫差較大，
上導最低瓦溫３３．７℃，最高瓦溫４２．６℃，差值達到
８．９℃見表２； 水導最高瓦溫５０．９℃， 最低瓦溫
４４．４℃，溫差達６．５℃見表３。從瓦溫分布分析可見上
導、水導徑向受力不平衡，上導軸線靠＋X 向運行。水
導軸線靠－Y 方向運行。據此判斷上導和水導存在不
同心情況［１ －２］ 。
表2　上導瓦溫?cái)?shù)據表℃　
瓦號 ＨＡ１ ＨＡ２ ＨＡ３ ＨＡ４ 瓦溫 ３８．９ ４２．６ ３６．２ ３４．８ 瓦號 ＨＡ５ ＨＡ６ ＨＡ７ ＨＡ８ 瓦溫 ３４．５ ３４．０ ３３．７ ３９．１ 表3　水導瓦溫?cái)?shù)據℃　
瓦號 ＨＳ１ ＨＳ２ ＨＳ３ ＨＳ４ ＨＳ５ 瓦溫 ４７．７ ５０．９ ４５．８ ４７．２ ４８．７ 瓦號 ＨＳ６ ＨＳ７ ＨＳ８ ＨＳ９ ＨＳ１０ 瓦溫 ４５．８ ４４．４ ４５．５ ４４．７ ４５．４ 　?。保C(jī)組軸線、中心調整和各部軸承間隙復核。通
過對上次機組檢修盤車數據（表４ 所示）重新計算，機
組軸線滿足枟水輪機安裝技術規范枠規程技術要求，初
步排除機組軸線本身擺度過大的可能。
針對存在的問題，電廠在機組檢修中對機組軸線、
中心調整和各部軸承間隙進行了檢查復核，通過拆機
測量數據，發現上導軸承間隙與上次檢修調整數據偏
差較大（如表５ 所示）。
表4　上次盤車數據０．０１ ｍｍ　
盤車點１ 號２ 號３ 號４ 號５ 號６ 號７ 號８ 號
上導＋X ＋３ ＋４ ＋１ ０（０） ＋２ ＋４ ＋２ ０ 上導＋Y ＋１ ＋１ ０ －５ －３ ０（０） －４ －３ 下導＋X －１ ０ ＋１ ０（０） －２ ０ ０ －１ 下導＋Y ＋２ １ －１ －２ －１ ０（０） －２ －１ 水導＋X －１０ －１４ －８ ０（１） ＋４ －３ －７ －９ 水導＋Y －１１ －８ －４ ＋２ ＋４ ０（ －１） －７ －１１ 表5　上導軸承間隙ｍｍ　
瓦號 ＨＡ１ ＨＡ２ ＨＡ３ ＨＡ４ ＨＡ５ ＨＡ６ ＨＡ７ ＨＡ８ 調整
間隙０．２５ ０．２５ ０．２５ ０．２５ ０．２５ ０．２５ ０．２５ ０．２５ 拆機
間隙０ ０．１０ ０．１２ ０．３４ ０．４２ ０．３２ ０．２５ ０ 　?。玻┓治鼋Y(jié)論。從上導、水導軸承瓦溫、檢修時軸
線和中心調整數據與本次檢修拆機測量數據對比進行
綜合分析，可以判斷上導軸承中心存在位移現象，導致
上導軸承和水導軸承中心錯位，運行時上導、水導對側
方向?qū)⑤S抱死，機組大軸憋勁導致機組擺度完全由下
導釋放，機組軸線不規則運動導致推力瓦受力不均勻，
推力瓦溫升高。
經對機架檢查，發現機架定位銷配合精度較差，上
機架存在徑向位移現象，導致上導軸承間隙調整完成
后，運行過程中產生徑向位移，上導軸承一側間隙變
小，中心錯位使大軸產生憋勁。
３　處理過程
3．1　機組盤車
為進一步論證機組軸線沒問題，檢修時對機組進
行了盤車，本次盤車以下導為基準，采取抱下導，限制
上導，放開水導的方式進行盤車。盤車數據如表６ 所
示，經對盤車數據分析，上導相對擺度為０．００２ ｍｍ／ｍ
（０．０１ ｍｍ／４．５７０ ｍ），水導處相對擺度為０．０１９ ｍｍ／ｍ
（０．１３ ｍｍ／６．９６５ ｍ），均滿足枟水輪發電機組安裝技術
規范枠（ＧＢ８５６４ －２００３）規定的技術要求。通過與上一
次檢修盤車數據對比分析，數據基本保持一致，進一步
論證了機組軸線不存在問題。
４５ 萬方數據
水電與新能源２０１６ 年第９ 期
表6　盤車數據０．０１ ｍｍ　　
部位１ 號盤車點２ 號盤車點３ 號盤車點４ 號盤車點５ 號盤車點６ 號盤車點７ 號盤車點８ 號盤車點
上導＋X ＋４ ＋５ ０ ０（０） ＋３ ＋４ ＋１ ０ 上導＋Y ０ ＋２ －１ －４ －２ ０（０） －３ －４ 下導＋X ０ －１ ＋１ ０（０） －２ ０ －１ －１ 下導＋Y ＋１ －１ ０ －１ －１ ０（０） －１ ０ 水導＋X －１２ －１３ －６ ０（１） １ －１ －６ －１１ 水導＋Y －９ －１１ －６ ＋４ ＋４ ０（ ＋１） －５ －８ 鏡板＋X ０ ０ ０ ０（０） ＋１ ＋１ ＋１ ０ 鏡板＋Y －７ －２ －５ －７ －６ ０（０） －４ －６ 3．2　中心調整
機組軸線復核確認后，對機組中心進行了調整，調
整后迷宮環間隙和發電機氣隙間隙測量數據如圖１
所示。
圖1　機組中心調整數據
3．3　上機架中心調整定位
由于上機架定位銷不能精確定位，機組中心調整
后，采用在機架徑向鍵上加裝調整墊片的方法對機架
中心進行了調整。位置調整后，重新鉆銷釘孔，每個支
臂加工四個銷釘孔，用多個銷釘孔來消除定位誤差。
3．4　軸瓦間隙調整
根據盤車數據對機組軸線擺度進行計算，計算結
果如表７ 所示，根據全擺度繪制擺度曲線如圖２、圖３
所示。根據機組軸線情況，對機組各部軸承間隙分配
進行了計算調整，其調整數據如圖４ 所示。
４　處理效果
對檢修前后運行數據進行了對比分析，經檢修調
整中心后， 水導軸承最高溫度４８．８℃， 最低溫度
４５．６℃ ，最大溫差３．２℃，較檢修前最大溫差下降
表7　全擺度擺度計算０．０１ ｍｍ　
１ －５
全擺度
２ －６
全擺度
３ －７
全擺度
４ －８
全擺度
上導 ＋X ＋１ ＋１ －１ ０ 上導 ＋Y ＋２ ＋２ ＋２ ０ 下導 ＋X ＋２ －１ ＋２ ＋１ 下導 ＋Y ＋２ －１ ＋１ －１ 水導 ＋X －１３ －１２ ０ ＋１１ 水導 ＋Y －１３ －１１ －１ ＋１２ 鏡板 ＋X －１ －１ －１ ０ 鏡板 ＋Y －１ －２ －１ －１ 上導－下導＋X －１ ＋２ －３ －１ 上導 －下導＋Y ０ ＋３ ＋１ ＋１ 水導－下導＋X －１５ －１１ －２ ＋１０ 水導 －下導＋Y －１５ －１０ －２ ＋１３ 圖2　X 向擺度曲線
４６ 萬方數據
楊秀江，等：立式水輪發電機組推力瓦溫偏高故障的分析處理２０１６ 年９ 月
圖3　Y 向擺度曲線
４．６℃；上導軸承最高溫度３７．４℃，最低溫度３３．４℃，
最大溫差４．０℃，較檢修前最大溫差下降４．９℃；推力
軸承檢修前最高運行瓦溫５４．１℃，修后最高運行溫度
４７．２，最高瓦溫下降６．９℃，解決了推力瓦溫偏高報警
問題［５ －７］ ；下導擺度修前最大擺度３８６ μｍ，修后最大
擺度２０４ μｍ，相同運行工況下下導X 向擺度下降了
１６３ μｍ，Y 向擺度下降了６２ μｍ（機組修后主要運行指
標數據見表８、表９）。修后機組運行工況得到了極大
的改善。
圖4　各部軸承間隙
表8　檢修前、后機組振動／擺度主要技術指標
項目修前值修后值項目修前值修后值
有功／ＭＷ １９９．２ １９５．１ 定子機座垂直振動／μｍ １ １ 上游庫水位／ｍ ７３３ ７２７．１７ 頂蓋 X向水平振動／μｍ ６ ５ 上機架 X向水平振動／μｍ １４ １５ 頂蓋 Y 向水平振動／μｍ ７ ５ 上機架Y 向水平振動／μｍ １ １ 頂蓋垂直振動／μｍ ０ ０ 上機架垂直振動／μｍ １０ １１ 上導 X向擺度／μｍ ９６ １２５ 下機架 X向水平振動／μｍ １５ １４ 上導Y 向擺度／μｍ ４６ ４１ 下機架Y 向水平振動／μｍ ８ ９ 下導 X向擺度／μｍ ３６７ ２０４ 下機架垂直振動／μｍ ９ ７ 下導Y 向擺度／μｍ ２７５ ２１３ 定子機座 X向水平振動／μｍ ２６ ３１ 水導 X向擺度／μｍ １３２ １０２ 定子機座 Y 向水平振動／μｍ ２１ ２２ 水導Y 向擺度／μｍ １１３ ８２ 表9　檢修前、后機組各部瓦溫最高／最低值及偏差℃　
部位修前最高瓦溫修前最低瓦溫修前最大溫差修后最高瓦溫修后最低瓦溫修后最大溫差
上導 ４１．０ ３２．１ ８．９ ３７．４ ３３．４ ４．０ 下導 ４４．５ ４１．４ ３．１ ４１．８ ４０．６ １．２ 推力 ５３．９ ４６．９ ７ ４７．２ ４４．４ ２．８ 水導 ４９．２ ４１．４ ７．８ ４８．８ ４５．６ ３．２ （下轉第５１ 頁）
４７ 萬方數據
彭義峰，等：覆蓋型巖溶地區某渡槽樁基復雜地質條件的處理２０１６ 年９ 月
②洞體較大的空洞或半充填溶洞。這種溶洞體積較
大，具體表現是漏漿量大且快，若處理不當，可能引起
埋鉆、塌孔甚至地面塌陷。處理此類溶洞應將鋼護筒
埋至基巖面，以防止覆蓋層的坍塌，并準備好片石、水
泥包、粘土包等填塞物。
６）樁底入巖判斷。本工程樁基成孔采用沖擊鉆
鉆進，無法取到較完整的巖芯進行覆蓋層（砂卵礫石）
與基巖（灰?guī)r）的判別。根據前期施工過程和樁心鉆
探抽芯結果，提出如下樁底入巖（持力層）判斷意見：
①樁位基巖面高程參考其排架中心鉆探成果；②沖擊
鉆鉆進速度，覆蓋層（砂卵礫石）一般大于０．２５ ｍ／ｈ，
基巖（灰?guī)r）一般小于０．１２５ ｍ／ｈ；③孔內返渣，覆蓋層
（砂卵礫石）巖屑呈雜色，基巖（灰?guī)r）巖屑呈青灰色或
淺灰色。
根據上述三條綜合判斷樁基施工是否入巖?，F(xiàn)場
應由設代（施工地質人員）、監理和施工方共同研究，
并報業主認可。
３　結　語
覆蓋型巖溶是屬于相當復雜的地質條件，也是不
容易發現或者是勘察中忽視的重要工程地質問題，類
似項目在湖北省內也有發生，如武漢市漢南區長江干
堤內地面塌陷［３］ ，其危害巨大。因此，結合本項目，經
驗教訓總結如下。
１）應重視前期勘察工作，嚴格按照規程規范要求
投入足夠的勘探工作量，在一般勘察過程中，發現基礎
有可溶巖（灰?guī)r）分布，要根據鉆探揭露的地質情況隨
時調整孔深和鉆孔數量，確保能尋找到可靠的持力層。
２）在設計方案比選階段勘察時，建議開展物探
（高密度電法）工作，以及必須布置一定數量的控制性
深孔，查明巖溶地質條件，優化線路布置。
３）在基礎方案選定后，如果是嵌巖樁樁設計，勘
察時必須按一樁一孔開展勘探工作。
４）加強施工地質工作，現場開展地質旁站與巡視
工作，及時根據施工過程中遇到的問題提出處理措施，
必要時補充勘探工作。
５）建議在覆蓋型灰?guī)r區進行勘探時，其控制性鉆
探必須鉆探至基巖面以下５ ｍ 以上的勘探深度。
６）在前期勘察時可以采用鉆探并結合物探高密
度電法查明基巖面及覆蓋型巖溶，為渡槽選線優化布
置提供地質依據。
７）當在覆蓋型灰?guī)r區采用嵌巖樁進行基礎時，勘
探精度必須采用１ 樁１ 孔，孔深應以找到樁端以下相
對穩定基巖面，至少保證樁端下有５ ｍ 厚度完整基巖，
或者是３ 倍樁直徑［１］ 的相對穩定基巖層。
８）覆蓋型巖溶段樁端以下應進行灌漿加固處理。
９）實施階段必須加強施工地質工作，樁基施工中
采取地質旁站與地質巡視工作，根據施工中遇到各種
具體問題，提出具體方案進行基礎處理。
參考文獻：
［１］ＪＧＪ９４ －２００８， 建筑樁基技術規范［Ｓ］
［２］鐘元文．巖溶地區樁基施工特點及技術措施［Ｊ］．交通科
技與經濟， ２００７（３）： １５ －１６
［３］羅小杰， 羅世杰．武漢市漢南區長江干堤內地面塌陷成因
分析與處置措施探討［Ｊ］．資源環境與工程， ２００９， ２３
（Ｆ０８）： ７５ －７９
（上接第４７ 頁）
５　結　語
機組軸線和中心調整是水輪發電機組安裝和檢修
的重要工藝環節，光照發電廠通過對機組故障現象的
分析，查找出由于機架徑向位移導致軸瓦間隙發生變
化，使主軸運行過程中產生憋勁的故障缺陷，在機組檢
修中通過重新加工機架定位孔、調整機組中心和軸承
間隙，有效解決了機組運行過程中下導擺度超標報警、
推力瓦溫偏高報警，以及上導、水導瓦溫溫差較大等設
備缺陷，大幅度改善了機組運行工況，為機組的安全可
靠運行提供了保障，也為行業內機組出現類似問題提
供借鑒。
參考文獻：
［１］ＧＢ／Ｔ ８５６４ －２００３， 水輪發電機組安裝技術規范［Ｓ］
［２］于蘭階．水輪發電機組的安裝與檢修［Ｍ］．北京： 中國水
利水電出版社， １９９５
［３］劉曉亭．水輪發電機組軸系運行穩定性及故障分析［Ｃ］／／
南方十三?。ㄊ小^(qū)）水電學會聯絡會暨學術交流會論文
集．２００７： １０１ －１０６
［４］劉曉亭， 劉昱．大型水電機組推力軸承運行穩定性及故障
診斷［Ｃ］／／全國大中型水電廠技術協作網第二屆年會論文
集．２００５： ２８６ －２９１
［５］丁貴林， 桂世華．東風水電站推力瓦溫偏高的原因分析及
改進措施［Ｊ］．貴州水力發電， １９９６（４）： ４１ －４７， ６０
［６］楊紀明， 穆青青， 李伯延．柳洪水電站水導瓦溫過高處理
［Ｊ］．水電與新能源， ２０１３（２）： ６４ －６７
［７］梁健麟．燈泡貫流式機組推力瓦溫度高跳閘原因分析［Ｊ］．
水電與新能源， ２０１３（４）： ６６ －６７， ７８
