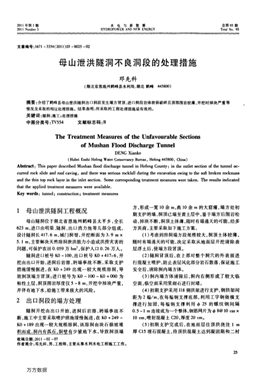

2011年第3期
201l Number 3
水電與新能源
HYDROPOWER AND NEW ENERGY
總第95期
Total No．95
文章編號：1671—3354(2011)03—0025—02
母山泄洪隧洞不良洞段的處理措施
鄧先科
(湖北省恩施州鶴峰縣水利局，湖北鶴峰445800)
摘要：介紹了鶴峰縣母山泄洪隧洞出口洞段發生塌方冒頂，進口洞段巖體軟弱破碎且頂部圍巖較薄，開挖時掉塊嚴重等
情況及采取的相應處理措施。結果表明：所采取的工程處理措施是有效的。
關鍵詞：隧洞；施工；處理措施
中圖分類號：TV554 文獻標志碼：B
The Treatment Measures of the Unfavourable Sections
of Mushan Flood Discharge Tunnel
DENG Xianke
(Hubei Enshi Hefeng Water Conservancy Bureau，Hefeng 445800，China)
Abstract：This paper described Mushan flood discharge tunnel in Hefeng County：in the outlet section of the tunnel OCcurred
rock slide and roof caving，and there was serious rockfall during the excavation owing to the soft broken rockmass
and the thin top rock layer in the inlet section．Some corresponding treatment measures were taken．The results indicated
that the applied treatment measures were available．
Key words：tunnel；construction；treatment measures
1 母山泄洪隧洞工程概況
母山隧洞位于湖北省恩施州鶴峰縣太平鄉，全長
623 m，進口由明渠、隧洞、出口消力池等幾部分組成，
設計隧洞長417．6 m，城門洞型，開挖斷面為3．9 m×
5．1 m，主要解決天然溶洞泄洪能力小造成洪澇災害的
問題，可保護農田0．059萬hm2。保護人口0．26萬人。
隧洞進口樁號K0—100，出口樁號KO+41％6，開
挖由出口開始，進洞后巖溶、坍塌事故不斷，采取支護
措施緩慢掘進，在K0+249出現一較大規模溶洞，導
致洞頂塌方冒頂；進口樁號為K0—100～K0+000為
粘性土層，洞頂圍巖厚度僅5～8 m，開挖中掉塊嚴重，
并伴有地下水，給施工帶來極大的風險。
2 出口洞段的塌方處理
隧洞開挖由出口開始，進洞后巖溶、坍塌事故不
斷，施工中主要采取噴護措施緩慢掘進，在K0+249～
K0+189出現一較大規模溶洞，該溶洞由塊石崩坡堆
積而成，洞內有孤石，洞壁有少量地下水，導致洞頂塌
收稿日期：201l—02—07
作者簡介：鄧先科，男，工程師，主要從事水利水電工程施工工作。
方，形成一寬10余m，高10余m的大窟窿，塌方處初
期支護坍塌，洞頂已塌至黃土層中，鑒于塌方后圍巖松
動，掉塊不斷，洞頂土體薄，隨時有塌通天的可能，經多
方共商，主要采取如下施工方案。
(1)考慮到溶洞塌方段規模較大，洞頂土體較薄，
隨時有塌通天的可能，決定采取從地面層開挖清除表
層浮土后，使塌方段冒頂。
(2)隧洞冒頂后，在上部對整個洞穴的外表面進
行混凝土噴護，防止表層風化部分巖石散落，保證施工
安全后，清除洞內塌方體。
(3)洞內塌方體清除后，洞內右側形成了較大臨
空面，臨空面采用漿砌石進行封堵。
(4)初期支護采用118鋼拱架進行支護，鋼拱架間
距為2榀／m，在每榀鋼支撐底部，利用工字鋼做橫支
撐進行加固，每榀鋼支撐利用幣25的螺紋鋼間隔
0．5～l m連接成為一個整體，鋼筋網片為西8@10 cm×
10 em，噴射混凝土C20，厚度20 cm。
(5)初期支護完成后，在地面層往頂拱澆注1 m
厚C15埋石混凝土，待頂拱混凝土達到凝固期和二襯
萬方數據
水電與新能源2011年第3期
完成后再進行“冒頂”段頂拱部位的回填。
(6)施工時搞好必要的施工變形監測和施工預
報，指導施工，一旦出現異常情況，立即終止施工。
3進口洞段開挖與支護
進口段樁號為K0—100～K0+000，原設計為明挖
段，但實際開挖深度達lO多m，施工中開挖土體基本
上為淤泥，開挖量、淤泥的轉運和施工難度較大，且存
在邊坡穩定問題。經設計、監理和業主同意后改為洞挖。
開挖主要由出口向進口掘進，開挖至K0+000后
洞頂圍巖厚度僅5—6 m，圍巖主要為粘土夾碎石，呈
硬可塑狀態，局部夾塊石，開挖中掉塊嚴重，并伴有地
下水，隨時有冒頂?shù)目赡堋?
針對塌方整治的難點，經多方協商，主要采取了小
管棚預支護措施進行施工。
進入土巖交接面時，先采用風鉆鉆孔，將小導管插
(上接第24頁)
◆Illl．o-lul．o-Ilu◆Iul◆un◆uII●洲●¨u◆uu◆㈣◆I
蓬
裁
彘
；皿
蚓
刊
N距
翟
球
m
÷
圖4 P摻和料與摻和料方案③級配關系
圈5-M摻和料與摻和料方案③級配關系
AP上包線、AP平均線、AP下包線，為“平鋪立
采”A料摻和后級配統計范圍值，統計樣本數
n=44組；
AJ上包線、AJ平均線、AJ下包線，為“攪拌機摻
和”A料摻和后級配統計范圍值，統計樣本數n=208
組；摻和料方案③上、平、下與前同。
比較“平鋪立采”圖4與“攪拌機摻和”圖5可知，
采用“攪拌機摻和”離散性要大些，應進一步研究“攪
入孔內，沿隧洞開挖輪廓線外排列形成小管棚，將預先
彎制好的工字鋼支墊于小導管之下，并在拱腳處用鎖
腳錨桿鎖定。人工配合風鎬開挖上導坑，開挖完成后
及時將臨空面初噴混凝土封閉，以防掉塊，然后打系統
錨桿、掛網、安裝工字鋼、噴射混凝土封閉，待上導坑掘
進一段距離后，下導坑拉中槽、錯槽開馬口，并將臨空
面及時初噴混凝土后安裝系統錨桿、掛網，安設邊墻工
字鋼并與拱部工字鋼連接后噴射混凝土封閉。這樣小
導管與工字鋼共同組成預支護系統，支撐和加強自穩
能力極低極薄的粘土層，噴射的混凝土將不連續的巖
層層面膠結起來，并產生楔形效用而增加巖塊間的摩
擦系數，防止巖塊沿軟弱面滑移，有效地防止了塌方。
施工時密切注意地層結構變化，做好地表及洞內
排水措施，搞好必要的施工變形監測和施工預報，指導
施工，一但土層出現甥性狀和小管棚有異常變形情況
時，應立即終止施工開挖。
拌機摻和”摻和工藝。
4結語
(1)對“平鋪立采”摻和工藝及流程，可概括為平
攤、立采、混合、倒運。通過摻和工藝研究表明，“平鋪
立采”中的摻和工藝是可行的，摻和料制備方法是成
熟的，但需有較大的摻和場地。建議將“平鋪立采”作
為施工期的主要摻和方式以供選擇。
(2)對攪拌機摻和工藝、流程，可概括為上料、計
量送料(水)、攪拌機強制拌和、儲料斗卸料。通過本
次研究，攪拌機摻和制備防滲摻和基本可行。但比較
“平鋪立采”和“攪拌機摻和”，攪拌機摻和還存在如下
問題有待解決：①采用“攪拌機摻和”離散性要大些，
尤其在中途加水影響；②當需要加水時無法保證含水
充分轉移，造成含水率不均勻；③摻和料含水率較大時
易局部成團；④對攪拌機及整個攪拌機摻和系統，仍要
考慮含水率受降雨、蒸發影響，并需采取相應防護
措施。
參考文獻：
[1]黃強，王彥虎．獅泉河水電站工程防滲心墻料摻合技術
[J]．水利水電技術，2005(8)：22—23．
[2]黃宗營，吳桂耀，葉曉培．糯扎渡大壩心墻摻礫土料填筑
施工工藝及方法[J]．水利水電技術，2009，40(6)：7一10．
[3]馮業林，孫君實，劉強．糯扎渡心墻堆石壩防滲土料研究
[J]．水力發電，2005，31(5)：43—45．
[4]石云，何昌榮，徐麗麗．摻礫改性土心墻料的特性試驗研
究[J]．路基工程，2009(6)：140—141．
[5]余挺．礫質士防滲料在高土石壩上的應用[J]．水電站設
計。2003，19(3)：15一17．
