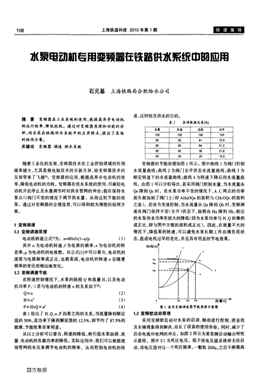

108 上海鐵道科技2010年第1期
水泵電動?xùn)藕劣米冾l器在鐵路供水系統巾硇應用
石元基上海鐵路局合肥給水公司
摘要變頻器在工業系統的使用，能提離異步電動機
的運行效率，降低能耗。通過對變頻器原理和功能的分
析，結合其在鐵路供水系統中的應用特點。提出了具體
的組網方案。
關鍵詞變頻器調速供水系統
隨著工業化的發展，變頻器技術在工業控制領域的作用
越來越大，尤其是微電腦技術的日新月異，給變頻器技術的
發展帶來了飛越pI。變頻器的應用，能提高異步電動機的效
率，降低電動機的功耗。變頻器在供水系統的使用，可減輕電
動機開啟停止及水量調節時對供水管網的沖擊；能在保持水
泵出口閥門不變的情況下調節供水量，從而達到節能的效
果。通過對變頻器的合理選型，可以得到較為理想的組網方
案。
1變頻調速
1．1變頻調速原理
電動機轉速公式nI為：n=60xfx(1一s)／p (1)
其中fl為電動機轉速，f為電源的頻率，s為電動機的轉
差率，P為電動機的電極數。從公式(1)中可以看出，電動機的
速度與電源頻率成正比，也就是說，電動機的轉速n會隨著
頻率的變化而相應地變化。
1．2變頻調速節能
在轉速控制情況下，水泵的揚程Q和流量H，以及電動
機功率P，三者與電動機的轉速n的關系如下[21：
Qocn (2)
H。Cn2 (3)
pocHxQ ocn3 (4)
表l給出了H、Q、n、P四者之間的關系。當流量降到額定
值的50％，其功率下降到額定值的12．5％，即節約了87．5％的
能源，節能效果非常明顯。
從以上分析可以看出，轉速的降低，將引起水泵揚程、流
量、電動機的負載功率的降低。實際應用中，我們可以根據現
場管網的水壓來調節電動機的頻率，從而控制電動機的轉
速，達到恒壓供水的目的。
表l 各項數據關系(％)
流量轉速揚程功率
100 100 100 100
90 90 81 72．9
80 80 84 51．2
80 60 36 21．6
50 50 25 12．5
變頻器的節能原理如圖1所示。圖中曲線1為閥門控制
水流量曲線；曲線2為閥門全開狀態水流量曲線；曲線3為
額定轉速下的水流量曲線；曲線4為轉速下降后的水流量曲
線。由圖l可以分析得出，若采用閥門控制水量，當水流量由
Qa降到Qc時，在水泵功率不變的情況下，A、C兩點的功率
損失都加到了閥門上(即AHaOQa的面積與CHcOQc的面積
之差)。若改為變速控制，當水流量由Qa降到Qb時，變頻調
速在閥門保持不變(全開)狀態下，揚程由Ha降到Hb，相應
的水泵供水功率有較大的降低(因?yàn)樗霉β逝cH、Q的乘積
成正比，即與圖中方框的面積成正比)。因此，在流量不大的
情況下，降低泵的轉速，可以避免水泵長期工作在滿負荷狀
態，造成電機過早的老化，并且具有明顯的節電效果。
揚程／H
Hc
Ha
圖1使用變頻調速器節能原理示意圖
1．3變頻軟啟動原理
采用變頻軟啟動對水泵的啟動、制動進行控制，使急扭
及水錘現象得到解決，延長了設備的使用壽命。同時，減少了
啟動電流對電網的沖擊。如圖2所示為某變頻啟動輸出特性
示意圖，圖中u1為死區電壓，低于該電壓值系統將無法啟
動。該電壓值對應一個死區頻率，一般取20Hz。之后不斷提高
萬方數據
水泵電動機專用變頻器在鐵路供水系統中的應用109
頻率值，直到額定功率(工頻50Hz)，啟動完畢。
■出電日譏，
”TI T 時脅
圖2變額啟動輸出特性示意圖
變頻軟停車和軟啟動類似，將電動機頻率由工頻50Hz
逐步降低到0Hz，實現軟停車。可以根據負載設備的實際要
求，對起始頻率進行選擇，從而得到不同的電壓、電流、功率
和轉矩初始值。
2鐵路供水系統變頻器組網方案
2．I變頻器在系統中的連接方式
變頻器在供水系統中的連接方式比較多，可以根據實際
需要進行取舍。下面簡要介紹幾種常用的連接方式及其應用
場景。
2．1．1單機軟啟動、軟停車
此連接方式多用于深井泵房的場景(如圖3所示)。在水
泵后面一級有蓄水池水塔等設施，因此對于水壓的測量不敏
感，只需將蓄水池或水塔的水位反饋給變頻器即可。當水位
降低到下限水位時，變頻器軟啟動電動機M，直到進入工況
運行，給蓄水池、水塔供水。當水位升高到上限值時，啟動軟
停車過程，直到電動機進入停機狀態。
圖3單機軟啟動、軟停車運行方式
利用變頻器的軟啟動、軟停車功能，實現對水泵電動機
的自動控制，實現對泵房的無人值守。另外因?yàn)檐泦?dòng)、軟停
車的作用，能減少對電網的沖擊，延長設備使用壽命。
2．1．2單臺恒壓供水
此連接方式常用于建筑物供水(如圖4所示)。在沒有條
件建蓄水池、水塔的地方，使用此方式供水可以保證供水水
壓的恒定。當用戶水壓下降時，變頻調速器將升高水泵電動
機的轉速，從而提高管道的水流量，隨著流量的加大，管道壓
力增加；當管道中水壓升高過一定值，降低水泵電動機的轉
速，降低水流量，水壓相應下降。
通過管道中水的壓力調節變頻器的輸出頻率，輸出頻率
的改變最終影響管道水壓力，最終達到一個動態平衡狀態。
圖4單機恒壓運行方式
2．1．3一拖二方式
一臺變頻器帶兩臺電動機(如圖5所示)。該連接方式適
合水源地泵房等，需要多臺大容量的電動機的場合。在最初
投入運營時，由變頻器啟動電動機MI，軟啟動至正常運行狀
態，保持一定時間后KM2閉合，M1電動機進入工況運行。此
時如果需要更大的供水量(或者管網壓力不夠)，則軟啟動電
動機M2。同時M2可以根據管網運行情況進入變頻運行狀
態，從而達到恒壓供水的目標。電動機MI和M2互為備用電
動機，可以設置成輪換運行方式，從而保證電動機的壽命。
M1 Mk
圖5一拖二運行方式
一拖二方式結合了變頻軟啟動、軟停車以及變頻恒壓運
行的優點。對單個水泵電動機而言，可以實現軟啟動、軟停
車；對于整個泵房而言，可以根據需求運行電動機，實現電動
機的高效運行。
對于鐵路供水系統來說，因其供水環境的復雜性，要求
針對不同的場景選擇不同的變頻調速運行方式。做好先期準
備工作，調查泵房運行的歷史數據，并作合理的估計和詳細
的計算，配備合適的水泵電動機，再根據水泵電動機的容量
和類型配備合適的變頻器。鐵路供水系統應該根據現場的實
際環境進行選擇安裝，使得系統的整體效率得到提高。
2．2鐵路系統供水系統的特點
鐵路供水系統的主要特點是：用戶分散并且類型復雜。
既有要求等級高的車站客車上水用戶、各種消防用水用戶，
又有一般的居民用水用戶；既有用水量較大的中心站用戶，
也有偏遠小站的零散用戶。既要滿足奄同用戶的要求，又要
提高供水效率，是供水公司面臨的一個課題。要完成各種供
水指標，除了在人員管理上下功夫之外，還需要從技術的層
面來提高供水的效率和能力。
傳統的供水方式需要提供大量的人員，提供大量的供水
萬方數據
1 10 水泵電動機專用變頻器在鐵路供水系統中的應用
設施。不僅效率低下，還增加了人員管理、設備維護的難度。
新型變頻器的不斷應用，提高了供水系統的自動化水平，在
減員增效、節能降耗方面起到了非常重要的作用。
2．3組網方案
根據上海鐵路局合肥給水公司的管網運行情況，采用目
前較為通行的SCADA系統對整個給水系統進行監測和控
制。合肥給水公司管轄范圍內供水系統設計如下：
(1)供水站共有31個，分別為：阜陽、阜陽北、合肥、合肥
東、合肥西、合肥南、蚌埠、蚌埠東、毫州、渦陽、張集、淮南西、
淮南、九龍崗、青龍山、明光、安慶、蕪湖北、裕溪口、六安、葉
集、巢湖、全椒、金寨等。
(2)各供水站管轄若干個泵房，每個泵房有若干個變頻
器，由變頻器控制水泵電動機。
(3)系統監控通信采用鐵路公共電話網，對于各個供水
站進行輪詢式數據采集和監控。對于較為偏遠的沒有公話網
的給水站，采用無線傳輸。各泵房安裝無線電臺，主調度機與
各控制終端機之間的數據傳輸，采用無線調頻方式，實現調
度與現場隨機通信。
對變頻器運行情況的數據采集包括輸出電壓、輸出電
流、輸出頻率、輸出轉矩及管網壓力反饋等。同時該系統支持
對運行環境的數據采集，如對現場溫度、濕度、煙霧等的采
集。變頻器作為一個單元與系統的連接方式如圖6所示。
圖6應用變頻調速供水系統組網方案
虛線方框中是變頻器結構圖，對水泵電動機的運行參數
實時監控，實時采集供水站設備的監測和控制信息，經本地
初步處理后，反饋到監控中心。實時接收來自監控中心的監
控命令。變頻器支持現場和遠程的參數設置，便于維護。對于
系統采集的數據可以在控制中心實現報表自動生成功能。
3應用效果分析
從2000年開始，公司著手阜陽給水站各給水所揚水系
統改造，配套安裝變頻調速供水裝置。阜陽和阜陽北有6座
水塔和二套75kW型號為250S39、三套135kW型號為
300S58的水泵機組，承擔阜陽地區的供水任務。利用路局更
新計劃安裝了四套90kW變頻器控制水泵機組的變頻恒壓
供水設備，根據用水情況，停止使用4座水塔，運行管網合并
為2個區，將原來的水塔的水位作為供水壓力信號，圓滿地
解決出廠水壓力的問題，有效保證行車和旅客列車用水壓
力，并且供水的安全性得到大大提高。通過實際使用，設計白
天8：00—20：00，0．4Mpa，其余時間為0．36Mpa的情況下，千噸
水電耗較工頻運行時的水泵機組組成的系統降低電耗22．6％
(原系統千噸水電耗190．7kWh，改造后減低為147．5kWh，一
年就節約用電10萬kWh以上)，取得良好效果。
合肥給水公司運行變頻調速系統以來，在節能方面收效
很大。表2給出了運行變頻調速系統前后的數據月度對比。
袁2 變頻器運行前后數據對比(前，后)
l耗電量 維護成本(萬元) 運維人數設備故障次數備注
180052 28 8 ll 前
138992 2．7 6 2 后
從表2中可以看出，采用變頻調速后，給水設備的使用
效率明顯提高，由原先的71．1％上升到82．7％；設備的故障次
數降低，由原先的月度平均21次降低11次。運營人員減少6
名，降低了設備運營成本，經濟效益顯著。
4總結與展望
水泵電動機的用電量占整個供水系統的用電量的90％
以上，因此水泵電動機的節能非常重要。變頻器用于水泵電
動機類設備驅動控制能取得十分顯著的節電效果。是一種理
想的調速控制方式。既提高了設備效率，又滿足了生產工藝
要求，并且可大大減少設備維護、維修費用。直接和間接經濟
效益十分明顯，設備一次性投資回收很快，很有必要在鐵路
建設項目中大力推廣。另外，使用變頻器，免去了許多繁瑣的
人工操作，消除了許多不安全隱患因素，并使系統始終處在
一種節能狀態下運行，合理地輪換使用電動機，能延長設備
的使用壽命，更好地適應生產需要。隨著變頻器技術的發展，
變頻調速技術必將在鐵路供水系統得到全面應用。
參考文獻
[1凋志敏，周紀海，紀愛華．變頻調速系統【M】．北京：電子工業出版社,2008
【2降方園．變頻器行業應用實蹦明．北京：中國電力出版杜2006
【3】J．H Kim，S．J．Oh．A fiazzy PID controller for llonlille,81"and uncertain
systems．Soft Computing—A Fusion of Foundations．Methodologies and
Applications systems，2000(4)
責任編輯：王華
來稿日期：2009—01—26
