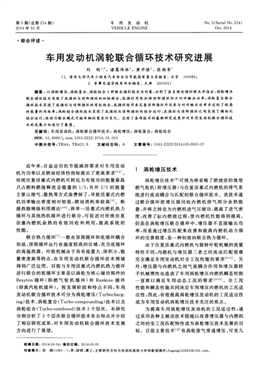

第5期(總第214期)
2014年1O月
車用發動機
VEHICLE ENGINE
No．5(Serial No．214)
0ct．2014
· 綜合評述·
車用發動機渦輪聯合循環技術研究進展
劉 剛 ，諸葛偉林 ，黃開勝 ，張揚軍
(1．清華大學汽車工程系汽車安全與節能國家重點實驗室，北京 100084；
2．軍事交通學院軍用車輛系，天津300161)
摘要：以渦輪增壓、渦輪復合、渦輪組合3種聯合循環技術為對象，分析了各自理論循環特點并指出：渦輪增壓
聯合循環技術實現了底循環與頂部循環的初級聯合，底循環用來加強頂部循環但不對外輸出功率；渦輪復合聯合
循環技術實現了底循環與頂部循環的有機結合，底循環除用來完善頂部循環外還參與對外輸出功率并達到了較高
的能量利用效率；渦輪組合循環技術實現了底循環與頂部循環的組合運行，底循環與頂部循環之間實現了模塊化
組合運行，使動力輸出模式可按車輛的需求而變化?？偨Y(jié)了各項技術的最新研究成果并對車用發動機聯合循環技
術的發展方向進行了展望。
關鍵詞：車用發動機；渦輪聯合循環技術；渦輪增壓；渦輪復合；渦輪組合
DOI：10．3969／j．issn．1001—2222．2014．05．001
中圖分類號：TK44；TK421．8 文獻標志碼：A 文章編號：1001-2222(2014)05—0001—07
近年來，日益迫切的節能減排需求對車用發動
機升功率以及燃油經濟性指標提出了更高要求[1 ]。
傳統往復活塞式內燃機可轉化為有效功的能量最高
只占燃料燃燒釋放總能量的1／3，另外2／3的能量
主要以排氣、散熱等方式浪費掉了，導致活塞式內燃
機功率輸出密度相對較低，燃油消耗率較高 ]。根
據熱能梯級利用理論_4 ]，將單一活塞式內燃機熱力
循環與其他熱機循環進行聯合，可促進對傳統往復
活塞內燃機余熱的有效回收和利用，提高系統的
性能。
聯合熱力循環l7]一般由頂部循環和底循環耦合
而成，頂部循環運行在溫度較高的區域，充當?shù)籽h(huán)
的高溫?zé)嵩?。葉輪機械由于具有流量大、體積小、能
量密度高等特點，在車用發動機聯合循環技術領域
得到廣泛應用。目前與車用活塞式內燃機熱力循環
進行聯合的底循環主要是以渦輪為核心做功部件的
Brayton循環(即燃?xì)廨啓C(jī)循環)和Rankine循環
(即蒸汽輪機循環)。按發展階段和特點不同，車用
發動機聯合循環技術可分為渦輪增壓(Turbocharg—
ing)技術、渦輪復合(Turbo—compounding)技術以及
渦輪組合(Turbo-combined)技術3個層次。本研究
分別分析了3個層次聯合循環技術各自特點并介紹
了相應研究成果，對車用發動機聯合循環技術發展
方向進行了展望。
1 渦輪增壓技術
渦輪增壓技術 ]可視為將省略了燃燒室的微型
燃?xì)廨啓C(jī)(即增壓器)與往復活塞式內燃機的排氣系
統進行流動耦合與匹配的聯合循環技術。該技術通
過聯合循環使增壓器回收內燃機排氣部分余熱能
量，并將之轉化為內燃機進氣壓縮功，提高了進氣密
度，改善了缸內燃燒過程，使內燃機性能得到提高。
但是在渦輪增壓聯合循環中，增壓器不直接輸出功
率，而是通過增壓匹配來改善和提高內燃機動力循
環的完善程度，是一種初級的聯合熱力循環。
由于往復活塞式內燃機與旋轉葉輪機械的流量
特性不同，內燃機與增壓器二者之間流動匹配很難
完全滿足車用發動機對全工況性能的要求_9叫。另
外，增壓器與內燃機之間氣流耦合作用和增壓器轉
子機械慣性也造成了車用渦輪增壓內燃機瞬態性能
一直難以滿足車用動態工況的需求口 ]。全工況
性能和瞬態性能共同決定車用增壓內燃機的工況適
應性，因此，有效提高渦輪增壓發動機的工況適應性
成為車用發動機渦輪增壓技術關注的焦點。
為提高車用渦輪增壓發動機的工況適應性，通
過采用各種主被動技術措施以改善增壓器與內燃機
之間的變工況匹配特性成為渦輪增壓技術發展的目
標。目前主要技術_1 有渦輪廢氣旁通增壓、可變幾
收稿日期：2014—03—14；修回日期：2014—05—20
作者簡介：劉剛(1981～)，男，講師，博士，主要研究方向為發動機流體力學和新型循環；liugang120681@126．com。
車用發動機 2014年第5期
何渦輪增壓、兩級增壓、補燃增壓以及電輔助增壓技
術等。這些渦輪增壓技術的特點各不相同，在車輛
上應用也有所側重。值得一提的是，傳統增壓器部
件(壓氣機、渦輪)的設計方法主要基于設計工況展
開，受葉輪機單工況設計方法的約束，全工況適應性
很難從本質上得到提升。目前，清華大學Lg ¨。 提
出的車用渦輪增壓發動機全工況通流匹配理論和總
能優化設計方法改變了單工況設計帶來的系統匹配
瓶頸效應，在國內外增壓技術領域具有一定影響力。
2 渦輪復合技術
渦輪復合技術是指在渦輪增壓技術基礎上，對
底循環進行改造，添加新的核心部件— — 動力渦輪，
但動力渦輪不能脫離內燃機循環而單獨工作，仍由
處于頂部循環的內燃機提供工作熱源。渦輪復合技
術可分為Brayton渦輪復合循環技術 和Rankine
渦輪復合循環技術_3]。
2．1 Brayton渦輪復合循環技術
受單級渦輪效率影響，傳統渦輪增壓技術很難
使內燃機排氣充分膨脹到大氣環境條件，并且傳統
渦輪增壓技術通過增壓渦輪回收的排氣能量只能作
用于驅動增壓壓氣機，在排氣能量過多的高速等工
況下不能及時回收多余排氣能量。據研究[1 ，由于
受渦輪增壓器與發動機匹配、進排氣壓力和溫度的
限制，普通渦輪增壓柴油機在外特性下，處于增壓器
低效率區和高效率區時渦輪機分別只回收了約6
和13 的排氣能量；同時，增壓器壓氣機大約只利
用了2 的排氣能量用于提高進氣壓力。
在渦輪增壓技術基礎上，通過在排氣管道中合
理布置燃?xì)鈩恿u輪，可進一步吸收和回收排氣通
過增壓渦輪后的低溫余熱能量，提高系統總能利用
率 。 叩；另外，由于排氣管道中存在多級渦輪，可在
保證總膨脹比不變的前提下減小原增壓器渦輪膨脹
比，對提高增壓器的全工況性能和瞬態性能有
利[1 。如圖1所示，如何合理分配排氣系統中增壓
渦輪和動力渦輪的膨脹比成為影響B(tài)rayton渦輪復
合循環發動機性能的關鍵問題[】 船]。
燃?xì)鉁u輪復合技術起源于2O世紀5O年代的航
空發動機技術_2 ，經過多年發展，目前國際上Vol—
VO，Scania，Cummins，John Deere和Caterpillar等
公司均已開發了不同類型商業化Brayton渦輪復合
循環發動機。瑞典Scania公司_2 ]開發的11 L 6缸
柴油機是機械渦輪復合技術的經典，標定功率比原
普通增壓柴油機提高約13 ，燃油消耗率降低了
5～1O g／(kW ·h)，有效熱效率提高了約4 ；美國
John Deere公司 則是以電渦流復合增壓技術見
長，其開發的全電功率輸出柴油機的動力渦輪帶動
發電機最大可以回收約5O kw 的廢氣能量，代表了
電渦輪復合技術的較高水平 值得一提的是，作為
一款加裝了補燃室的特殊Brayton渦輪復合循環發
動機，美國人Hope于20世紀80年代發明的Giesel
發動機[26-27]可在起動和加速等工況時開啟補燃室，
瞬時使動力渦輪擁有較高膨脹比，使發動機具有出
色的冷起動、加速性能和燃油經濟性，在坦克等特種
車輛上得到一定應用。
圖1 動力渦輪性能與渦輪增壓內燃機流量特性的關系
從2O世紀8O年代開始，國內相關研究機
構_2 曾對船用渦輪復合發動機的方案進行了熱
力學分析和試驗研究。近年來，以國家“973”項目
“高效、節能、低碳內燃機余熱能梯級利用基礎研究”
為牽引，清華大學 引、湖南大學 等機構分別
對車用Brayton渦輪復合循環技術進行了深入研
究，為技術的產業化奠定了基礎。其中，湖南大學提
出了采用Brayton空氣循環回收內燃機廢氣余熱的
方法，使系統的廢氣能量回收效率達到4 ；采用回
熱技術對該方法進行改進，實現了底循環廢熱能的
二次回收，在排氣溫度為755。C、環境溫度為l0℃
時，最大廢氣能量回收效率為7．2 。清華大學在
車用發動機渦輪復合系統全工況通流匹配理論和設
計方法方面進行了深入研究，提出了增壓渦輪與動
力渦輪對轉的設計方案，對DCI 11發動機進行了渦
輪復合改造，使外特性油耗最低下降幅度達8 。
2．2 Rankine渦輪復合循環技術
如圖2所示，Rankine渦輪復合循環技術主要
通過換熱器中對流傳熱的方式，將Rankine循環和
內燃機循環聯合起來，實現了對內燃機排氣能量的
回收利用。這種循環耦合方式可在一定程度上克服
Brayton渦輪復合循環中由于燃?xì)鈩恿u輪中流動
阻力帶來的整機系統動態響應差以及熱量存儲能力
差等問題嘲。研究表明l3引，在相同的條件下，基于
Rankine循環的內燃機渦輪復合循環技術相比
2014年1O月 劉 剛，等：車用發動機渦輪聯合循環技術研究進展
Brayton渦輪復合循環技術可以提升約2 的功率、
節省20 的燃油消耗量。
基于Rankine循環的車用渦輪復合循環技術研
究始于20世紀70年代的全球能源危機，并首先在
重型卡車發動機領域開展L3 。 。近年來，由于Ran—
kine循環系統具有出色的熱量存儲性能和低速響
應性_3]以及以O(shè)RC(Organic Rankine Cycle，即有機
朗肯循環)技術為代表的低溫?zé)崮芑厥占夹g(shù)的快速
發展，Rankine循環技術在車用內燃機余熱回收領
域的作用凸顯。
圖2 Rankine渦輪夏合循環基本結構不意
圖3示出Rankine渦輪復合循環中的對流傳熱
耦合示意。由圖3可知，Rankine循環可回收的內
燃機余熱溫度基本覆蓋了從冷卻液到高溫EGR較
寬范圍(100～700℃)。理論上，在內燃機結構和型
式確定后，影響Rankine渦輪復合循環系統性能的
關鍵因素為熱交換器、膨脹機等關鍵部件的性
能_3 36_、Rankine循環工質的熱物性[3,37-39 以及整機
系統的優化匹配_4 。
圖3 Rankine循環與內燃機循環余熱的傳熱耦合示意
近年來，國內外在Rankine渦輪復合循環技術
的應用和研究上取得較大進展，在車用發動機Ran—
kine渦輪復合循環技術方面也取得了較多的研究
成果。在國外，Srinivasan等人[4 利用Rankine循
環回收1臺柴油引燃天然氣內燃機的排氣余熱能并
回饋到內燃機曲軸功率中，當發動機工作在中等負
荷工況時，在保持NO 排放維持在較低的水平時，
可提升熱效率約1O ；Yamada等人l4 建立了應用
于車用氫內燃機排氣余熱回收發電的Rankine循環
系統，不使用冷凝器時系統熱效率整體提高了
2．9 ～3．7 ；德國BMW 公司 3_研發了針對乘用
車小功率內燃機的雙Rankine循環技術，通過兩套
Rankine循環同時分別吸收發動機排氣中的高溫余
熱能量和冷卻水循環中的低溫余熱能量并轉換為機
械功回饋給發動機曲軸，有效改善了發動機的輸出
功率。在國內，隨著國家節能減排政策力度的加大，
目前國內針對Rankine渦輪復合循環技術的研究也
受到了重視。以“973”項目“高效、節能、低碳內燃機
余熱能梯級利用基礎研究”為牽引，天津大
學 ， 、西安交通大學 、北京工業大
學 。 、北京理工大學[ 引、清華大學_4 。 等研究機
構已在該領域取得了較多的成果，相關技術的產業
化也即將實現。
今后，隨著對循環耦合方案 引、高效膨脹機設
計技術和具有優良熱物性工質的研究不斷深入，
Rankine渦輪復合循環技術將在車用內燃機低溫余
熱回收方面發揮越來越重要作用，在混合動力發動
機 、燃料電池發動機 等新型車用動力領域
將得到廣泛應用。
3 渦輪組合技術
渦輪組合技術是通過對內燃機循環與Brayton
循環進行組合改造而形成的一種新型聯合熱機循環
技術，底循環(Brayton循環)既可脫離頂部循環單
獨工作，又能與頂部循環聯合工作。與渦輪增壓技
術和渦輪復合技術相比，渦輪組合技術的優勢或特
點是能在整機系統中將內燃機模塊與燃?xì)廨啓C(jī)模塊
的結構和功能根據使用工況進行靈活組合與切換，
分別發揮柴一燃聯合循環在高功率密度，燃?xì)廨啓C(jī)循
環在冷起動、加速性能以及內燃機循環在低燃油消
耗等方面的優勢。這些特點能夠滿足工程機械發動
機等需經常在經濟性空載行走和高功率密度作業工
況等運行、切換以及上裝和底盤均需要動力輸出的
特種車用發動機對動力的需求。
內燃機與燃?xì)廨啓C(jī)組合循環的概念最早出現于
21世紀初國外有關分布式發電技術的相關文
獻 刪中，但沒有涉及變循環切換或工作模式轉換
的內容。車用發動機渦輪組合循環技術的概念是近
年來由國內相關研究機構提出的【6 盯]，但目前公開
的資料中只提出了幾種渦輪組合循環方案和相應的
車用發動機 2014年第5期
參數影響規律仿真研究，還沒有試驗研究的資料公
開發表。
圖4示出國內清華大學提出的一種渦輪組合發
動機方案— — “Diesel—Brayton渦輪組合循環發動
機”的系統結構示意。該發動機可根據整機運行需
要通過控制進排氣系統中的閥門和內燃機與燃?xì)廨?
機燃燒室噴油使發動機在“Diesel循環”、“Brayton
循環”以及“Diesel—Brayton聯合循環”3種工作模式
運行及切換。
圖4 “Diesel—Brayton渦輪組合循環發動機”系統結構示意
當渦輪組合循環發動機運行在聯合循環模式
時，進氣先經過大壓氣機c1由閥門分流分為兩部
分，分別流人燃?xì)廨啓C(jī)燃燒室和內燃機燃燒室(理論
熱力循環見圖5)，熱力過程依次為：燃?xì)廨啓C(jī)壓氣
機中等熵壓縮過程(1-2)；內燃機中冷器中定壓放熱
過程(2—3)；內燃機氣缸內等熵壓縮過程(3-3a)；內
燃機氣缸內等容加熱過程(3a一3b)；內燃機氣缸內等
壓加熱過程(3b一3c)；內燃機氣缸內等熵膨脹過程
(3c一3d)；內燃機氣缸內等容放熱過程(3d一3)；燃?xì)?
輪機排氣和內燃機排氣混合前，內燃機排氣管中的
等壓升溫過程(3—4)；燃?xì)廨啓C(jī)燃燒室中等壓加熱過
程(2-5)；內燃機排氣和燃?xì)廨啓C(jī)排氣混合過程
((4+5)一6)；燃?xì)廨啓C(jī)增壓渦輪和動力渦輪中的等
熵膨脹過程(6-7—8)；燃?xì)廨啓C(jī)向環境等壓排氣過程
(8一1)。
針對以上渦輪組合發動機方案，分析得到[6 ：
對渦輪組合發動機聯合循環性能影響較大的參數主
要有“燃?xì)廨啓C(jī)和內燃機的質量流量分配系數”、“燃
氣輪機燃燒室的增溫比”以及“燃?xì)廨啓C(jī)的壓氣機壓
比”。在內燃機結構參數基本確定的前提下，燃?xì)廨?
機的選型和設計主要通過對這3個參數的優化來實
現。目前，針對該方案的原理樣機工程研制正在進
行中。
P
圖5 渦輪組合發動機聯合循環時的理論熱力循環
4 結論與展望
a)渦輪增壓技術、渦輪復合技術以及渦輪組合
技術是以不斷提高發動機能量利用效率和性能為目
標而相繼出現和發展而來的；渦輪增壓聯合循環技
術實現了底循環與頂部循環簡單聯合，底循環用來
加強頂部循環且不對外輸出功率；渦輪復合聯合循
環技術實現了底循環與頂部循環有機結合，底循環
除被用來完善頂部循環還可同時對外輸出功率，從
而達到了更高的能量利用效率；渦輪組合循環技術
實現了底循環與頂部循環之間自由組合運行，滿足
了特殊車用發動機對動力輸出模式可變的要求；
b)車用發動機渦輪聯合循環技術通過將往復
活塞式內燃機熱力循環與其他熱機循環進行聯合達
到使系統的能量利用效率較高或動力輸出模式靈活
可變的目的，充分體現了聯合循環技術在熱能梯級
利用方面的優勢；隨著微燃機技術、先進葉輪機械設
計與流動控制和匹配技術不斷發展，未來車用發動
機聯合循環技術對系統效率和性能的提升還有較大
發展?jié)摿Γ?
c)聯合循環技術主要針對發動機熱能梯級利
用問題，由相關文獻I6 。 可知，從燃料化學能的釋
放機理著手，從燃料的總能綜合梯級利用角度出發
合理設計聯合循環方案，車用發動機的能量利用效
率和性能還有較大提升空間。例如，以甲醇燃料燃
燒過程為例，如果不選擇直接高溫燃燒，而與
200~300℃的低溫放熱相結合，既能使低溫?zé)岬钠?
位有較大幅度提升，還能使間接燃燒導致的化學炯
損失大幅減小；因此，車用發動機聯合循環技術還存
在許多值得研究的新領域，例如，對于車用燃料電池
發動機來說，燃料化學能釋放與余熱能回收之間聯
合循環的匹配與優化設計將會成為新的研究方向。
參考文獻：
[1] EEA．EMEP／EEA air pollutant emission inventory
2014年1O月 劉 剛，等：車用發動機渦輪聯合循環技術研究進展 · 5 ·
[2]
[3]
E4]
[5]
[6]
[7]
[8]
[9]
[i0]
[11]
[12]
[13]
[14]
[15]
guidebook 2013[R]．European Environment Agency：
r,s．n．]，2O13：1725—2237．
Schulte H ，W irth M ．Internal com bustion engines for
the future[c]／／Proceedings of the International Con—
ference on Automotive Technology (ICAT 2004)．Is—
tanbul：Is．n．]，2004．
W ang T ，Zhang Y ，Peng Z，et a1．A review of researches
on thermal exhaust heat recovery with Rankine cycle
[J]．Renewable and Sustainable Energy Reviews，
2011，15：2862—2871．
Liu M ，Zhang N．Proposal and analysis of a novel am —
monia-·water cycle for power and refrigeration cogener—-
ation[J]．Energy，2007，32：961—970．
Pouraghaie M ，Atashkari K，Besarati S，et a1．Thermo—
dynam ic performance optimization of a com bined pow—
er／cooling cycle[J]．Energy Conversion and Manage—
ment，2010，51：204—211．
Martin C，Goswami D．Effectiveness of cooling produc—
tion with a combined power and cooling thermodynam—
ic cycle口]．Applied Thermal Engineering，2006，26：
576-582．
段立強，楊勇平，林汝謀，等．聯合循環中蒸汽底循環系
統設計優化研究[J]．華北電力大學學報，2004，31(6)：
37—39．
林建生，譚旭光．燃?xì)廨啓C(jī)與渦輪增壓內燃機[M]．天
津：天津大學出版社，2005：173-174．
ZH ANG Y，CHEN T，ZHUGE W ，et a1．An integrated
turbocharger design approach to improve engine per—
formance[J]．SCIENCE CHINA Technological Sei—
ences，2010，53(1)：69—74．
Zhuge W ，Zhang Y，Zheng X，et a1．Developm ent of an
advanced turbocharger simulation method for cycle
simulation of turbocharged internal combustion an—
gines[J]．Proc．IMechE Part D：J．Automobile Engi—
neering，2009，223：661—672．
Chen Tao，Zhuge W eilin，Zheng Xinqian，et a1．Turbocharger
Design for A 1．8 liter Turbocharged Gasoline
engine using An Integrated MethodiC]．ASME Paper
GT2009—5995 1。2009．
Rakopoulos C，Giakoumis E．Diesel Engine Transient
Operation——Principles of Operation and Simulation A——
nalysis[M]．London：Springer-Verlag London Limit～
ed，2009：23-113．
亓驥才．渦輪增壓柴油機瞬態特性影響規律研究
[D]．上海：上海交通大學，2013．
Baines N．Fundamentals of Turboeharging[M]．Ver—
mont：Concepts NREC，2005：181—230．
李亞卓，諸葛偉林，張揚軍，等．發動機增壓匹配的渦
[16]
[17]
[18]
[19]
[2O]
[21]
[22]
[23]
[24]
r,25]
[26]
[27]
[28]
[29]
r,30]
[31]
輪通流模型研究[J]．車用發動機，2007(4)：71—77．
張揚軍，張樹勇，徐建中．內燃機流動熱力學與渦輪增
壓技術研究[J]．內燃機學報，2008，26(增刊)：90—95．
劉敬平，付建勤，馮 康，等．發動機廢氣渦輪增壓系
統的能量流研究[J]．湖南大學學報：自然科學版，
2011(5)：48—53．
Hindi G ，Zabeu C，Langeani M ．Turbocharged vs．
Turbo—Compounded Ethanol Engine：Fuel—Air Equiv—
alence Ratio Impact[C]．SAE Paper 2009—36—0050．
Ishii M ．System Optimization of Turbo—Compound
Engine (First Report：Com pressor and Turbine Pres—
sure Ratio)[c]．SAE Paper 2009—01—1940．
ICCT／NESCCAF Workshop．Diesel Turbo-compound
Techn0logy[R]．[S．1．]：Volvo Powertrain Corpora—
tion，2008．
Zhao R，Zhuge W ，Zhang Y，et a1．Through Flow
Matching of Power Turbine for A Turbo··Compoun—-
ded Diesel Engine[C]／／Proceedings of ASME Turbo
Expo．[s．1_]：Es．n．]，2012：1-10．
Song B，Zhuge W ，Zhao R，et a1．An investigation on
the performance of a Brayton cycle waste heat recov—
cry system for turbocharged diesel enginesr,J]．Journal
of Mechanical Science and Technology，2013，27(6)：
1721-1729．
朱大鑫．渦輪復合發動機的發展現狀rJ]．車用發動
機，1992(2)：41—48．
斯勘尼阿(Scania)渦輪復合發動機簡介[J]．王自蟊，
譯．車用發動機，1988(5)：57．
Turbo Compounding：A Technology W ho’s Time Has
come[R]．John Deere Moline Technical Center，2005．
Hope J，Johnston R．A New Concept for Reduced Fuel
Consumption in Internal Combustion Engines[c]．
SAE Paper 719051，1971．
Hope J．Gas Turbine—Two—Stroke Piston Compound
Engine：United States，5653108[P]．1997—08—5．
謝煥章，張洪義，白 濤．旁通補燃動力渦輪復合式發
動機的理論研究[J]．工程熱物理學報，1983(2)：
1O5—111．
白 濤，張洪義，吳澤其，等．旁通補燃增壓柴油機的
理論及實驗研究[J]．哈爾濱船舶工程學院學報，
1989，10(1)：1—12．
Liu J，F(xiàn)u J，Ran C，et a1．Comparison and analysis of
engine exhaust gas energy recovery potential through
various bottom cyclesr,J]．Applied Thermal Engineer—
ing，2013，50(1)：1219—1234．
付建勤，劉敬平，舒歌群，等．回?zé)岵祭最D空氣循環回
收內燃機廢氣余熱的模擬[J]．內燃機學報，2013，31
(3)：248—254．
· 6 · 車用發動機 2014年第5期
[32]
[33]
[34]
[35]
[36]
[37]
[38]
[39]
[4O]
[41]
[42]
[43]
[44]
[45]
W eerasinghe W M SR，Stobart R K，Hounsham S M ．
Thermal efficiency im provement in high output diesel
engines a comparison of a Rankine cycle with turbo—
compounding[J]．Applied Thermal Engineering，
2010，30：2253—2256．
Lodwig E．Performance of a 35一hp organic Rankine
cycle exhaust gas powered system[c]．SAE Paper
70016O，1970．
Leising C J，Purohit G P，DeGrey S P，et al，W aste
heat recovery in truck engines[C]．SAE Paper
780686，1978．
Badami M ，M ura M ．Preliminary design and control—
ling strategies of a small-scale wood waste Rankine
cycle(RC)with a reciprocating steam engine(SE)
[J]．Energy，2009，34(9)：1315—1324．
馮黎明，高文志，秦浩．用于發動機余熱回收的往復
活塞式膨脹機熱力學分析EJ]．天津大學學報，2011，
44(8)：665—670．
張新欣，何茂剛，曾 科，等．發動機余熱利用蒸氣動
力循環的工質篩選[c]／／中國工程熱物理學會2008
年工程熱力學與能源利用學術會議論文集．北京：中
國工程熱物理學會，2008：080169．
何茂剛，張新欣，曾 科．車用發動機余熱回收的新型
聯合熱力循環[J]．西安交通大學學報，2009，43(11)：
1—5．
Mago P J，Charma L M ，Srinivasan K，et a1．An examination
of regenerative organic Rankine cycles using
dry fluids[J]．Applied Thermal Engineering，2008，
28：998-1007．
Roy J P，Mishra M K，Misra Ashok．Parametric opti—
mization and performance analysis of a waste heat re—
covery system using organic Rankine cycle[J]．Ener—
gY，2010，35(12)：5049—5062．
Srinivasan K K，Mago P J，Zdaniuk G J，et a1．Impro—
ving the efficiency of the advanced inj ection low pilot
ignited natural gas engine using organic Rankine cy—
cles[J]．Energy Recourse Technology，2008，130：
O222O1 1—7．
Yamada N ，M ohamad M NA．Efficiency of hydrogen
internal combustion engine combined with open steam
Rankine cycle recovering water and waste heat[J]．
H ydrogen Energy，2010，35：1430—42．
Bauer F．BMW reviwes steam power to save fue1，au—
tomotive news[R]．IS．1．]：BWM，2005．
舒歌群，劉麗娜，田 華，等．梯級回收發動機多品位
余熱的新型雙朗肯聯合循環[J]．天津大學學報，2013
(10)：857-861．
劉廣彬，趙遠揚，李連生，等．小型低溫余熱發電系統
[46]
[47]
[48]
[49]
[5O]
[51]
[523
[53]
[54]
[55]
[56]
[57]
膨脹機輸出特性試驗研究[J]．西安交通大學學報，
2009，43(11)：100—103．
張紅光，劉 彬，陳 研，等．基于單螺桿膨脹機的發
動機排氣余熱回收系統[J]．農業機械學報，2012，43
(5)：27—31．
楊 凱，張紅光，張健，等．變工況柴油機余熱回收
系統中混合工質模擬研究[J]．農業機械學報，2013，
44(7)：39-44．
魏名山，方金莉，王瑞君，等．柴油機工況對中溫有機
朗肯循環性能影響的模擬[J]．內燃機學報，2011，29
(3)：248—252．
Zhang L，Zhuge W L，Peng J，et a1．Optimization of
the blade trailing edge geometric parameters for a
small scale ORC turbine[J]．IOP Conference Series：
M aterials Science and Engineering， 2013， 52
(4)：042016．
Zhang L，Zheng X，Zhang Y．The influence of working
fluid characteristic parameters on turbine performance
for the small scale ORC system[C]／／Proceedings of
the ASME 2013 Fluids Engineering Division Summer
M eeting．Incline Village，Nevada，2013．
Chammas R E，Clodic D．Combined cycle for hybrid
vehicles[C]．SAE Paper 2005—01—1171．
Diego A A，Timothy S A，Ryan J K．Theoretical anal—
ysis of waste heat recovery from an internal eombus—
tion engine in a hybrid vehicle[C]．SAE Paper 2006—
01-I605．
Akkaya A V ，Sahin B．A study on performance of sol—
id oxide fuel cell—-organic Rankine cycle combined sys—-
tem[J]．International Journal of Energy Research，
2009，33(6)：553—564．
Srinivasan K K，Mago P J，Krishnan S R．Analysis of
exhaust waste heat recovery from a dual fuel low tem—
perature com bustion engine using an Organic Rankine
Cycle[J]．Energy，2010，35(6)：2387—2399．
Krishna S，Renald T．Numerical analysis of a turbo—
compounded Diesel—Brayton combined cyc1e[c]／／Pro—
ceedings of the conference on C0NTINUUM M E—
CHANICS，F(xiàn)LUIDS，HEAT．[s．1_]：WSEAS，2010：
258—261．
E1一Awad M，Siraj M．A Combined Diesel—Engine Gas—
Turbine System for Distributed Power Generation
[C]／／Proceedings of the ICCBMS’．[s．1．]：IC—
CBM S，2012：39—43．
E1一Awad M ．Energy and Exergy Analysis of a com—
bined Diesel—-Engine Gas—-Turbine System for Distrib—_
uted Power Generation[J]．Int．J．of Thermal 8L Envi—
ronmental Engineering，2013，5(1)：31—39．
2014年10月 劉 剛，等：車用發動機渦輪聯合循環技術研究進展 · 7 ·
E58]
[59]
[6O]
Poullikkas A．Im plem entation of distributed genera—
tion technologies in isolated power system[J]．Re—
newable and Sustainable Energy Reviews，120074，
11：30—56．
Sanjay 0，Muku A，Rajay Y．Energy and Exergy A—
nalysis of Brayton-Diesel Cycle[C]／／Proceedings of
the 2009 W orld Congress on Engineering．London：
s．n．]，2009：1-6．
王 凱．基于GT—POWER 的渦輪一活塞式二沖程柴
油機熱力學分析與仿真研究[D]．太原：中北大
[61]
E62]
[63]
E64]
學，2013．
王 強．基于GT—POWER 的渦輪一活塞式柴油機熱
力分析及仿真研究[D]．太原：中北大學，2012．
張儒征．渦輪活塞組合發動機的系統設計和循環分析
[D]．北京：清華大學，2013．
洪 慧．燃料化學能與物理能綜合梯級利用的熱力循
環ED]．北京：中國科學院研究生院，2003．
韓?。嗄茉椿パa(bǔ)的多功能能源系統及其集成機理
[D]．北京：中國科學院研究生院，2006．
Research Progress on Turbo Combined Cycle
Technologies Applied in Vehicle Engine
LIU Gang ，ZHUGE W ei—lin ，HUANG Kai—sheng ，ZHANG Yang—jun
(1．Department of Automotive Engineering，State Key Laboratory of Automotive Safety and Energy，
Tsinghua University，Beij ing 1 00084，China；
2．Department of Military Vehicle，Academy of Military Transp0rtati0n，Tianjin 300161，China)
Abstract：The three combined cycle technologies including turbocharging，turbo—compounding and turbo—combining teehnolo—
gies were proposed and the characteristics of every technology were analyzed．The turbo combined cycle technology realized the
primary combination of the bottom cycle and top cycle and the bottom cycle was mainly used to strengthen the top cycle without
the extra power output．The turbo—compounding cycle technology achieved the combination between the bottom cycle and the
top cycle deeply and tightly，The bottom cycle was used to complete the top cycle with the extra power output and the energy
utilization efficiency of the cycle also improved significantly． The turbo—combined cycle technology realized the modular corn—
bined working between the bottom cycle and the top cycle，which met the different power outputs of vehicle． requirements The
latest research findings of the three technologies were summarized and the development trend of the vehicle engine combined cy—
cle technologies was prospected．
Key words：vehicle engine；turbo combined cycle technologies； turbocharging；turbo—compounding；turbo—combining
[編輯：袁曉燕]

網友評論 more

機械安全論文最新內容

01-25
