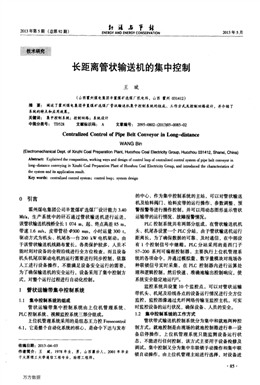

2013年第5期(總第92期)
缸；夏三下鍵
ENERGY AND ENERGY CONSERVATl0N 2013年5月
長距離管狀輸送機的集中控制
王斌
(山西霍州煤電集團辛置煤礦選煤廠機電科，山西霍州031412)
摘要： 闡述了霍州煤電集團辛置煤礦選煤廠管狀輸送機集中控制系統的組成、工作方式及控制回路設計，并介紹了
系統的特點和應用效果。
關鍵詞：集中控制系統；控刺回路；系統設計
中圖分類號：TD528 文獻標識碼：A 文章編號：2095-0802一(2013)05-0085-02
Centralized Control of Pipe Belt Conveyor in Long-distance
WANG B-n
(Electromechanical Dept．of Xinzhi Coal Preparation Plant，Huozhou Coal Electricity Group，Huozhou 031 41 2。Shanxi．China)
Abstract：Explained the composition,working ways and design of control loop of centralized control system of pipe belt conveyor in
long--distance conveying in Xinzhi Coal Preparation Plant of Huozhou Coal Electricity Group，and introduced the characteristics of
the system and its appfieation result．
Key words：centralized control system；control loop；system design
0引言
霍州煤電集團公司辛置煤礦選煤廠設計能力3．40
Mt／a，生產系統中的矸石通過管狀輸送機進行運送，
該管狀輸送機棧橋全長1 074 m，起、終點高差85 m，
帶速1．6 m／s，皮帶管徑疹300 mm，小時運量300 t，
驅動方式為機頭、機尾各一臺200 kW電機驅動。由
于該管狀輸送機線路布置長，各類保護較多，人員不
能時刻對設備的全程沿線進行全方位檢查，而且設備
機頭機尾雙驅動電機的運行需要進行同步控制，依靠
人工進行設備操作，不能滿足設備安全運行的需要，
為了確保輸送機的安全運行，設備采用了集中控制方
式，對整個運行過程進行自動化控制。
1管狀運輸帶集中控制系統
1．1集中控制系統的組成
管狀運輸帶集中控制系統由上位機管理系統、
PLC控制系統、視頻監控系統三部分組成。
上位機管理系統采用的是組態王力控Foreecontrol
6．1，它是整個自動化系統的枕心，是命令下達與發布
收稿日期：2013--04-03
作者簡介：王斌，1978年生，男，山西襄汾人。2001年畢業
于太原理工大學通信工程專業，助理工程師。
的中心，作為集中控制系統的主站，可以對管狀輸送
機及給料閥門、給料皮帶的運行操作、參數調整、預
警報警等進行操作控制，并可以用動態圖形顯示管狀
運輸帶的運行情況、故障報警情況。
PLC控制系統共有兩部分組成，在管狀輸送機機
頭、機尾各設置一個PLC分站，由于管狀輸送機運行
距離長，為了確保數據的可靠、及時通信，在中部設
有1個控制信號中繼箱。PLC分站采用的是西門子
S7—200系列可編程控制器，主要執行上位機管理系
統的各項命令，并通過模擬量、數字量模塊對現場各
種聯鎖信號實時采集，在PLC控制器內進行運算處
理和邏輯控制，然后快速、準確地輸出控制響應，使
系統安全穩定地運行f1】o
監控系統共設置10個監控點，可以對管狀運輸
帶機頭、機尾及沿線各點的設備運行情況迸行全方位
監控，監控圖像通過光纖網絡傳輸至監控主機，可實
時監控設備的運行狀況，確保設備、人員的安全。
1．2集中控制系統的工作方式
管狀帶式輸送機控制系統分為集中和就地兩種控
制方式。就地控制是由現場的就地控制箱進行單一設
備啟停操作，上位機管理系統只能監測設備運行狀
態，不能進行任何控制，該方式主要用于設備檢修及
調試。集中控制又分為集中非聯鎖手動操作和集中聯
鎖自動操作，由上位機管理主站進行選擇，對設備迸
·85·
萬方數據
2013年第5期缸；夏占芋j}圭2013年5月
行遠程操作，集中非聯鎖手動操作是對單一設備進行
操作，設備運行中，只對設備的故障信號報警停機，
系統聯鎖保護信號不參與控制；集中聯鎖自動操作是
設備正常運行的控制方式，由控制室的PLC系統進
行自動聯鎖保護控制121。集控上位機發出啟停指令，
通過PLC系統給出控翩信號，啟停機頭機尾電機、
給料皮帶及閥門，管狀運輸機運行過程中，系統實時
監控設備聯鎖保護信號、電機電流及故障等信號，若
出現聯鎖信號及電機電流及故障信號報警，系統馬上
給出停車指令，并在上位機上顯示具體報警內容，待
排除故障或報警后，需按下上位機組態畫面中的復位
按鈕，故障消除后才能重新啟動，否則啟動無效。
需要注意的是設備采用的是機頭機尾雙電機驅
動，設備運行時雙電機必須同步運行，所以就地與集
中非聯鎖手動兩種操作方式，不能對管狀輸送機單一
電機進行啟停操作，在設備檢修時必須采取相應措施
方可進行操作。
1．3控制回路設計
管狀輸送機的控制結構如圖1所示，首先集控進
行響鈴信號觸發PLC中斷，處理器先確定安全回路工
作是否正常，以避免發生危險，在確認安全回路正常
情況下，處理器發出信號可以驅動電機運行，設備啟
動正常后，開啟人料閥門，開始物料的運輸，在電機
運行過程中，處理器一直監控系統的安全狀態，各保
護是否有動作，如果發生異常，處理器發出信號，迅
速關閉閘門，停止管狀運輸帶的運行。
·86·
圖1控制結構圖
根據集控控制要求，集中控制系統包括PLC控制
部分、低壓配電系統、就地控制箱、現場信號采集部
分。PLC控制部分主要由機頭機尾PLC分站、信號中
繼箱組成，兩個PLC分站通過Profibus—Dp通訊電纜
及信號中繼箱與集控上位機主站連接131，上位機主站
通過PLC分站采集信號及執行程序動作，PLC分站
具有運行、故障、聯鎖裝置保護、啟動預警、急停自
鎖等功能。參控的設備以硬接線方式與低壓配電系統
連接，并在每臺參控設備附近配備對應的就地控制
箱。低壓配電系統分別連接PLC系統和現場就地控制
箱，PLC系統為每臺設備提供獨立的控制回路，它將
設備的電源信號、啟車命令信號、現場保護信號等通
過繼電器隔離后送入PLC模擬【4】、開關信號輸入通道，
由軟件實現各種邏輯控制功能，并通過PLC模塊輸出
通道，經繼電器隔離控制相關設備的運行?，F(xiàn)場信號
主要有遠程允許、運行反饋、設備運行電流、料流檢
測、電子秤瞬時流量及運輸機的安全保護信號等。以
上就構成了完善的回路控制系統。
2集中控制系統的技術特點和應用效果
由于采用了集中控制系統，上位機主站作為工作
數據顯示及設定，實時工作數據一目了然，報警信息
清晰明了，系統運行狀態實時把控，大大降低了系統
的維護和檢修難度，操作非常方便。
2．1技術特點
a)控制系統電氣線路簡潔明了。獨立控制回路
的設計減少了故障檢查時間，在參控設備發生故障
時，可按照相應回路的控制節點進行查找圈，縮小了
故障點查找范圍，提高了處理故障的速度；
b)設備運行安全可靠，全自動的運行方式，可
以控制設備按照工藝流程要求，正確運行以完成所需
的生產任務，杜絕了人為誤操作設備造成的設備及人
員的安全事故，使系統的可靠性大大提高，能夠?qū)崿F(xiàn)
設備的安全高效生產；
c)上位機系統可以顯示整個生產系統的工藝流
程圖及各設備的運行狀態，存儲有關的工藝參數，完
備的保護功能能夠確保系統運行中出現故障時，立即
進行故障報警，顯示故障的發生部位，實現故障設備
閉鎖，杜絕了事故擴大的可能；
d)完善的監控系統可以對設備進行全方位監控，
由于設備布置線路長，對沿線各點的設備運行情況進
行監控，可以實時了解設備運行情況，及時發現問
題，確保了設備、人員的安全。
2．2應用效果
生產實踐表明，霍州煤電集團公司辛置煤礦選煤
(下轉1 18頁)
萬方數據
2013年第5期缸淥與予釷2013年5月
圖3為Db92000專用調試軟件NewDiff“變斜率
差動計算軟件”的主界面， “一側額定電流”和“二
側額定電流”輸入框內輸人參與所調試的差動保護的
兩側對應額定電流；在“差動啟動定值”、“起始斜
率”、“最大斜率”中輸入所調試差動保護的保護定
值；而后在“差動類型”中選擇“變壓器差動”在
“變壓器的接線方式”中選擇Y／D，再后， “輸入一側
電流”里輸入實際在一側加的電流；最后“回車”或
點擊“計算”即顯示出計算出的“二側電流值”和對
應的“制動電流”、“動作電流”。該軟件計算出的即
是變斜率差動曲線上的點。
一次在微機保護測試儀內輸入，a為1．387，3．743，
8．259，20．26，23．58計算出相應的參數填人下表：其
中23．58以制動電流5．95，e的變斜率向定斜率(后=
0．7)變化的拐點。
表1試驗參考數據
一側電流二側電流
制動電流差電流計算值
序號(^+厶)，2 L L
A A
A A A
1 1．387 3．136 O．5 0．463 0．463
2 3．743 5．474 1 0．55 O．55
3 8．259 10．3 2 O．799 O．8
4 20．26 26．066 5 2．151 2．15
5 23．58 31．468 5．95 2．767 2．766
為了驗證保護裝置的差動保護的動作特性，可以
把試驗得到的數據轉化成標幺值代入差動方程，看方
程是否成立。
根據試驗結果繪的的RCS一985發變組保護裝置的
變斜率比率差動保護動作特性曲線見圖4。
圖4 RS985差動保護動作特性圖
4結語
變壓器差動保護是主變最重要的保護之一，對它
應有足夠的重視。國內外微機型主變差動保護裝置種
類繁多，但萬變不離其宗，只要掌握了我們前面所介
紹的原理和校驗方法后一定可以舉一反三，正確地校
驗發變組(主變)差動保護。
參考文獻：
[1]韓笑．電網微機保護測試技術[M]．北京：中國水利水電出
版社，2005．
[2]寒天行．微機型繼電保護及自動化裝置檢驗調試手冊[M 3．
北京：機械工業出版社，2001．
[3] 李玉海．電力系統主設備繼電保護試驗[M]．北京：中國電力
出版社．2000．
(責任編輯：高志鳳)
o●o●o●o●o●o●o●o●t：：Ho●·：：'●o●·o'●o●o●o●o●o●o●o●o●o●o●·爭●o●o●o●o●
(上接86頁)
廠長距離管狀輸送機投用以來，集中控制系統使用良
好，系統安全可靠，完善的監控及保護系統確保了設
備的安全高效運行，參控設備的獨立控制回路提高了
設備故障的處理速度，提高了設備的使用率，全自動
的控制方式，確保了設備按照要求順序啟、停車，杜
絕了人為事故的發生，使系統的可靠性得到了保證，
能夠?qū)崿F(xiàn)設備的安全高效生產。
3結語
集控系統的使用，簡化了設備改造的流程，為了
降低電力消耗，辛置煤礦選煤廠對長距離管狀輸送機
進行了變頻改造，對機頭機尾大功率的電機安裝了變
頻器，并增加了速度同步控制系統，改造僅更改了部
分線路，就達到了設計要求。通過改造進一步提高了
·118·
設備功效，降低了電力能源消耗，實現了設備安全高
效、環保節能的使用效果。
參考文獻：
[1]程子華．視頻學工控——西門子s7—200PLC應用技術[M]．
北京：人民郵電出版社，2010：211．
[2]何鳳有，龍瑋瑋，袁興，等．基于組態王的鋼纜皮帶實時監
控系統[J]．煤炭工程，2006(2)：90—91．
[3]張子勇，李俊，孫麗艷，等．大平礦選煤廠集控系統升級改
造方案設計與應用[J]．選煤技術，2011(2)：64—68．
[4]李浩．選煤廠綜合自動化系統的應用[J]．水力采煤與管道
運輸，2009(3)：58—59．
[5]牛新一．集中控制系統在山西中陽福裕選煤廠的應用[J]．選
煤技術。2012(5)：87—89．
(責任編輯：劉倩倩)
