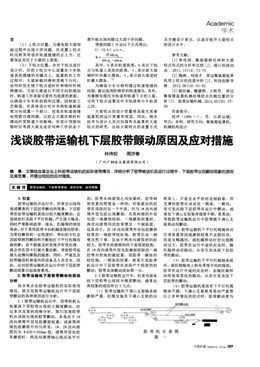

淺談膠帶運輸機下層膠帶顫動原因及應對措施
林偉權 周濟春
(廣州廣鋼金業集團有限公司)
摘要：文章結合某企業上料膠帶運輸機的實際使用情況，詳細分析了膠帶輸送機在運行過程中，下層膠帶出現顫動現象的原因
及其危害，并提出相應的應對措施。
關鍵詞
1．引言
膠帶運輸機在運行中，經常會出現局
部或整條的下層膠帶顫動的現象。下層膠
帶在膠帶運輸機某段以較大幅度顫動，會
連續拍打該段下平行托輥，產生很大噪音，
同時嚴重影響膠帶、接頭、托輥等的使用
壽命。對于采用膠帶卡扣機械連接的膠帶，
當帶扣磨損到一定程度時，帶扣的卡釘會
因膠帶劇烈顫動和不斷拍打下平行托輥而
被拍斷；若不能被及時發現并有效處理，
就會存在因卡釘被大量拍斷，導致膠帶延
接頭處橫向撕裂的隱患；同時，嚴重危及
膠帶輸送機巷道內的設備及人員安全。因
此，應對膠帶運輸機在運行中的下層膠帶
顫動現象引起高度重視。
2．膠帶運輸機下層膠帶顫動的原因
分析
結合某企業膠帶運輸機的實際使用
情況，就引發膠帶運輸機運行中下層膠
帶顫動的各種原因進行分析。
2．1膠帶運輸機運行中，膠帶機機頭
張緊段下層膠帶出現較大幅度顫動。經
過多次反復的觀察分析，我們發現膠帶
機在該段出現的膠帶顫動，多是由于1#
改向滾筒外層包膠磨損較重，或滾筒兩
端包膠磨損不均勻所至。1#、2#改向滾
筒均為 630X950mm型，滾筒外層包膠
未磨損時，兩改向滾筒軸心線應是平行
的，膠帶在兩滾筒之間張緊時，膠帶兩
側張緊的程度是一樣的；即張緊后的膠
帶在該段應呈一個平面。但當1#改向滾
筒外層包膠出現磨損，且其兩端的外層
包膠一端磨損較輕、一端磨損較重時，
兩改向滾筒問的膠帶便呈一個傾斜面。
這是由于，在1#改向滾筒外層包膠磨損
較重的一端膠帶較松弛，膠帶在這一側
便自然下垂，且由于兩改向滾筒的間距
較大，膠帶在兩滾筒間的下垂度就較高；
在l#改向滾筒外層包膠磨損較輕的一端
膠帶自然張的就較緊。而膠帶一側張的
較松弛，一側張的較緊，就易引發膠帶
機運行中下層膠帶在該段產生較劇烈的
顫動；膠帶具體顫動段如圖一示。
2．2膠帶運輸機運行中，機身局部某
段下層膠帶出現較大幅度顫動，通常此
類現象的成因有以下幾點：
(1)膠帶運輸機下調心支架軸承座
磨損嚴重，托輥安裝在下調心支架的回
轉架上，不是呈水平狀而是傾斜著，所
支撐的膠帶在該處也一側高、一側低，
而引發此段下層膠帶在運行中顫動?；?
某處下調心支架架身強度不夠，易晃動，
導致膠帶運輸機運行中膠帶隨下調心支
架晃動而顫動。
(2)膠帶運輸機下平行托輥輥體因
自身質量原因或磨損較重不呈圓柱狀，
而是呈橢圓狀；或托輥轉動時徑向圓跳
動過大，膠帶在運行中途經此處時，隨
托輥轉動而跳動，從而引發該段下層膠
帶的顫動。
(3)膠帶運輸機下平行托輥軸承損
壞，或托輥輥體上粘有厚度不均的煤泥；
膠帶在運行中途經此處時，會隨托輥轉
動而忽高忽低的跳動，從而引發該段下
層膠帶的顫動。
(4)膠帶運輸機某段有下平行托輥
輥體不圓， 下調心支架架身晃動嚴重等
以上多種情況的綜合時，膠帶顫動更為
膠帶機示意圖
圖一
中國機械Machine China I27
Academ ic
學術
嚴重。
某企業膠帶運輸機機頭段曾出現過
類似情況： 該段一下調心支架軸承座磨
損嚴重，同時架身也不夠結實， 自身晃
動嚴重；距該下調心支架東6m處有一質
量不合格托輥(托輥輥體不圓)；這樣
膠帶運輸機運行時，該下調心支架及下
平行托輥都會隨膠帶運輸機運行而引發
此段膠帶的顫動。仔細觀察分析后發現，
該下調心支架和下平行托輥在此處類似
于兩個振動頻率相近的振源；而兩個振
動頻率相近的振源，在一定間距內的振
動，會引起類似共振的振動；因此這兩
處振動頻率相近的振源就引發了此段膠
帶運行中的巨幅顫動；膠帶顫動時顫動
幅度大，拍打下平行托輥聲音強，該下
調心支架上的下平行托輥損壞率高，且
顫動隨膠帶運輸機運行經久不斷。
2．3膠帶運輸機運行中，機身段整條
下層膠帶在不同位置同時出現不同幅度
的顫動。經過多次反復的觀察分析，我
們發現通常這種現象的成因在于膠帶在
張緊時，膠帶張緊拉力過大，膠帶在機
架上繃的過緊。這種情況下的膠帶在運
行中遇到如膠帶運輸機某處下調心支架
不穩、架身易晃動，或托輥損壞、托輥
表面粘有較厚的煤泥等情況時，就很容
易引發整條下層膠帶在膠帶運輸機機身
不同位置的同時顫動。
3．膠帶運輸機下層膠帶顫動現象的
應對措施
3．1因膠帶運輸機機頭拉緊段l#改
向滾筒外層包膠磨損較重、兩端磨損不
均而引發的該段下層膠帶顫動，應及時
更換該改向滾筒，并調整改向滾筒，使
該段膠帶在張緊后呈平面狀。
3．2因膠帶運輸機機身某處托輥輥體
不圓、托輥軸承損壞，下調心支架軸承座
磨損較重原因造成膠帶顫動，應及時更換
新托輥、下調心支架等；對于因下調心支
架架身不夠結實，易晃動而造成的膠帶顫
動，應及時對該支架架身進行加固處理，
以減輕其自身的晃動；對于因托輥輥體粘
有厚度不均的煤泥造成的膠帶顫動，應及
時清除托輥輥體上的煤泥，同時及時處理
機頭卸載處的兩道清掃器，以徹底清除膠
帶表面的煤泥及托輥輥體上的煤泥。
3．3因膠帶運輸機機身某段機架變
形，導致下平行托輥組不在一個平面上
造成的膠帶顫動，應及時對該段膠帶運
輸機的H型架腿進行修整， 以使該段機
架呈水平狀，托輥組安裝在機架上后在
一個平面上， 并同其前后段的托輥組形
成較為協調的曲面。
3．4因膠帶張緊力調整過大引發的整
條下層膠帶在不同位置的同時顫動；應
根據膠帶運輸機實際運行所需張緊力(通
常情況下以能夠滿足膠帶運輸機額定負
載下重載起動為適宜的張緊力)，合理
選擇膠帶張緊力。張緊力過大，被張緊
的膠帶就會象生活中被張緊的琴弦一樣，
琴弦調的過緊，給琴弦一個力，撥動琴弦，
琴弦的顫動便會經久不止。
4．結束語
在膠帶運輸機的實際使用和維護過
程中，熟悉膠帶運輸機運行過程中各類
膠帶顫動現象的成因，及其危害和相應
的處理辦法， 能有效促進膠帶運輸機檢
修工作的順利進行，有效減少因膠帶顫
動故障而造成的必須停機維修時間和故
障損失，提高設備利用率；對保障企業
安全高效生產具有積極的促進作用。
