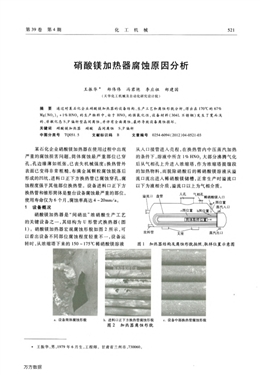

第39卷第4期化工機械52l
硝酸鎂加熱器腐蝕原因分析
王振華+ 鄭偉偉馮君艷李應祖鄭建國
(天華化工機械及自動化研究設計院)
摘要通過對某石化企業硝酸鎂加熱器的設備結構、生產工藝和腐蝕形貌分析，得出在170℃的67％
Mg(N0，)：+l％HN0，的生產物料中，由于HN0，的強氧化性，設備材料(304L不銹鋼)發生了寬而淺
的、非敏化態S、P偏析型晶間腐蝕，并伴有全面腐蝕，最終導致設備腐蝕損壞。
關鍵詞硝酸鎂加熱器硝酸晶間腐蝕s、P偏析
中圖分類號TQ051．5 文獻標識碼B 文章編號0254-6094(2012)04-052l-03
某石化企業硝酸鎂加熱器在使用過程中出現
嚴重的腐蝕損害問題，筒體腐蝕最嚴重部位已穿
孔，孔邊緣薄如紙張，已喪失機械強度；換熱管外
表面已變得非常粗糙，布滿金屬顆粒腐蝕脫落后
形成的凹坑，進料口正下方換熱管已腐蝕穿孔，腐
蝕程度強于其他部位換熱管。設備進料口正下方
換熱管和錐形簡體是整臺設備腐蝕最嚴重的部位，
使用壽命僅為6個月，腐蝕率高達4～20mm／a。
1 設備概況
硝酸鎂加熱器是“間硝法”濃硝酸生產工藝
的關鍵設備之一，其結構為u形管式換熱器(圖
1)。硝酸鎂加熱器宏觀腐蝕形貌如圖2所示，可
以看出設備不同部位腐蝕程度輕重不一，設備運
從人口接管進入殼程，在換熱管內中壓蒸汽加熱
的條件下，溶液中所含1％HNO，大部分沸騰氣化
后從氣相孔上升進入濃縮塔，作為濃縮塔提餾段
的加熱物料，而脫除硝酸后的稀硝酸鎂溶液從溢
流口流出進入稀硝酸鎂儲槽，正常生產時溢流口
以下為液相介質，溢流口以上為氣相介質。
口
轉時，從濃縮塔下來的150～175℃稀硝酸鎂溶液圖1加熱器結構及腐蝕形貌拍照、取樣位置示意圖
a．設備簡體腐蝕形貌h．進料口正下方換熱管腐蝕形貌c．設備中部換熱管腐蝕形貌
圖2 加熱器腐蝕形貌
+王振華，男，1979年6月生，工程師。甘肅省蘭州市，730060。
萬方數據
522 化工機械2012年
換熱管、管板和簡體材料均為304L奧氏體不銹
鋼，化學成分經光譜分析均符合標準要求，換熱管為
西25mm×2mm的無縫鋼管，管板厚度190-nm，簡體直
徑l 600mm、厚度10mm，工藝參數見表1，
表l 硝酸鎂加熱器工藝參數
2 分析方法
從設備進料口正下方換熱管和簡體取樣，取
樣位置如圖1、2所標示位置，用自來水沖洗和橡
皮擦拭清除表面腐蝕產物，肉眼觀察腐蝕表面宏
觀形貌，判斷腐蝕輕重程度，然后對表面和斷面進
行sEM形貌分析，辨別腐蝕形態；對簡體取樣表
面的晶界和晶內以及母材進行EDS分析，對比雜
質元素的變化，探討腐蝕機理，分析儀器為JsM-
5600LV低真空掃描電子顯微鏡。
3結果及討論
3．1 腐蝕宏觀形貌
圖3為從運行設備中所取樣表面宏觀腐蝕形
貌，可以看出304L材料表面出現均勻的腐蝕凹
坑，凹坑呈現口大、底小的形狀，形成過程為金屬
晶粒脫離母材所致，與圖2所反映形貌一致，具有
全面腐蝕的特征。
3。2腐蝕微觀形貌
圖4為所取樣表面和斷面微觀腐蝕形貌，可
見304L材料表面出現大面積晶粒脫落后形成的
凹坑，凹坑邊緣層次不齊，晶界嚴重顯露，已連成
a換熱管表面sEM
a．換熱管表面宏觀腐蝕形貌h．簡體表面宏觀腐蝕形貌
圖3 取樣宏觀腐蝕形貌
網狀，晶界腐蝕較寬，未脫落晶粒顯得非常酥松，
貌似已喪失與母材的結合力，表面微觀形貌呈現
晶間腐蝕的特征；從斷面sEM形貌可看出，晶界
向母材內部腐蝕發展較淺，晶粒脫落速度與晶界
腐蝕發展速度相當。
3．3 成分分析
表2為筒體取樣不同部位的成分?？梢钥?
出，x射線能譜在304L母材中未發現P元素，但
在晶內和晶界發現一定含量的P元素，晶界處P
元素含量高于晶內，S元素也有同樣的變化規律，
即304L不銹鋼在固溶狀態下發生腐蝕時，晶界處
富集了S和P元素。
h．簡體表面swN
萬方數據
第39卷第4期化工機械523
r．換熱管斷斷SEM d．簡體斷面sEM
圖4取樣微觀腐蝕形貌
表2 筒體表面EDs分析結果％
3．4結果討論
分析整套生產工藝參數和其他設備的腐蝕情
況發現，濃硝酸鎂高位槽用304L材料制作，槽內
介質為160℃、72％濃硝酸鎂溶液，此設備工藝參
數與硝酸鎂加熱器對比，最大不同是溶液介質中
硝酸的含量很低，在生產中未發現濃硝酸高位槽
腐蝕損壞的情況。由此可見，濃度為l％左右的
硝酸和170℃的高溫環境是硝酸鎂加熱器發生腐
蝕損壞的主要原因。
硝酸在全部濃度范圍內均顯示氧化性，奧氏
體不銹鋼在硝酸介質中對晶間腐蝕是敏感的，敏
感程度隨濃度和溫度的升高而增大，18．8型不銹
鋼在1％硝酸中，沸點溫度以下腐蝕率不大于0．1
mm／a，在170℃高溫下，腐蝕率達到lmm／a?。
結合腐蝕微觀形貌，硝酸鎂加熱器腐蝕損壞的主
要原因是在濃度為1％左右的硝酸中，在170℃
高溫下發生了晶間腐蝕，晶界腐蝕發展呈現寬而
淺的特征，由于晶粒脫落速度與晶界腐蝕發展速
度相當，宏觀腐蝕形貌呈現全面腐蝕特征。進料
口正下方換熱管和筒體在高密度硝酸鎂溶液的沖
刷作用下，晶粒脫落速度較快，晶間腐蝕程度遠
遠重于其他部位，導致此部位最先腐蝕穿孔。
316L固溶態超低碳奧氏體不銹鋼在甲氨+
氧氣的強氧化性介質中，發生了寬而淺的晶間腐
蝕，伴有全面腐蝕，容易造成晶粒脫落，其機理為
金屬材料中P在晶界區富集。硝酸鎂加熱器與
汽提塔在腐蝕形貌與顯微組織元素含量變化一
致，可以認為這兩種腐蝕為同一機理，即由于S、P
偏析造成了淺而寬的均勻的非敏化態晶間腐蝕。
在有外加應力存在的情況下，對于非敏化態不銹
鋼應力會加深腐蝕介質沿晶界的滲透，加速晶間
腐蝕。分析硝酸鎂加熱器制作工藝，筒體在卷制
對接的過程中，不能排除殘余應力的產生，尤其進
料口處錐形簡體是應力最為集中的區域，由此可
斷定簡體穿孔部位的腐蝕仍為晶間腐蝕，只是在
殘余應力的加速作用下，此部位腐蝕程度遠遠重
于其他部位。
4 結束語
造成硝酸鎂加熱器腐蝕損壞的主要原因是
304L不銹鋼在含l％硝酸的稀硝酸鎂溶液中，在
170℃高溫條件下發生了寬而淺的、非敏化態S、P
偏析型晶間腐蝕；進料口正下方換熱管在晶間腐
蝕和沖刷腐蝕的協同破壞作用下，腐蝕程度遠遠
重于其他液相部位；制造殘余應力加速了錐形筒
體的晶間腐蝕，使得錐形筒體最先腐蝕穿孔。
參考文‘獻
[1] 楊德均，沈卓身．金屬腐蝕學[M]．北京：冶金工業
出版杜，1999：247～249．
