導(dǎo)航：安全管理網(wǎng)>> 安全論文>> 機(jī)械安全論文>>正文

加熱器泄漏原因分析及對(duì)策

文檔作者：趙相龍文檔來(lái)源：黑龍江省龍煤礦業(yè)集團(tuán)股份有限公司鶴崗分公司熱電廠		點(diǎn) 擊數(shù)：	更新時(shí)間： 2025年09月29日
下載地址：點(diǎn)擊這里	文件大小： 145.41 KB 共2頁(yè)	文檔格式： PDF	下載點(diǎn)數(shù)： 1 點(diǎn)（VIP免費(fèi)）

全屏查看

內(nèi)容預(yù)覽 [文件共2頁(yè)]

本文件共2頁(yè)，如需編輯使用，請(qǐng)下載。

注：預(yù)覽效果可能會(huì)出現(xiàn)部分文字亂碼（如口口口）、內(nèi)容顯示不全等問(wèn)題，下載是正常的。

	文件大?。?45.41 KB 共2頁(yè) 文件格式：PDF 下載點(diǎn)數(shù)：1 點(diǎn)（VIP會(huì)員免費(fèi)）

上一篇：堿液加熱器泄漏分析

文本預(yù)覽

僅提取頁(yè)面文字內(nèi)容，供快速閱讀使用。

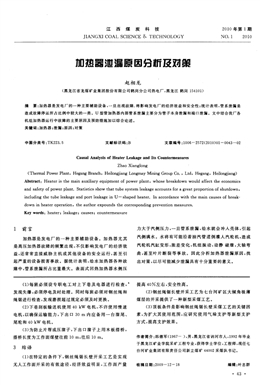

江西煤炭科技
JIANGXI COAL SCIENCE &amp;amp; TECHNOLOGY
2010年第1期
NO．1 2O10
加熱器泄漏原因分析及又J1策
趙相龍
(黑龍江省龍煤礦業(yè)集團(tuán)股份有限公司鶴崗分公司熱電廠，黑龍江鶴崗154101)
摘要：加熱器是發(fā)電廠的一種主要輔助設(shè)備，一旦出現(xiàn)故障．將影響發(fā)電廠的經(jīng)濟(jì)效益和安全性；統(tǒng)計(jì)表明，管系泄漏是
造成故障停運(yùn)所占比例中較大的一類(lèi)。u型管加熱器內(nèi)部管系泄漏主要分為管子本身泄漏和端口泄漏。文中結(jié)合我廠各
機(jī)組加熱器運(yùn)行中故障的主要原因及預(yù)防措施加以綜合論述。
關(guān)鍵詞：加熱器；泄漏；原因；對(duì)策
中圖分類(lèi)號(hào)：TK223．5 文獻(xiàn)標(biāo)識(shí)碼：B 文章編號(hào)：1006—2572(2010)01—0043-02
Causal Analysis of Heater Leakage and Its Countermeasures
Zhao Xianglong
(Therma1 Power Plant，Hegang Branch，Heilongjiang Longmay Mining Group Co．，Ltd，Hegang，Heilongjiang)
Abstract：Heater is the main auxiliary equipment of power plant，whose breakdown would affect．the economics
and safety of power plant．Statistics show that tube system leakage accounts for a great proportion of shutdown，
including the tube leakage and port leakage in U— shaped heater．In accordance with the main causes of break—
down in heater operation，the author expounds the corresponding prevention measures．
Key words：heater；leakage；causes；countermeasure
1 前言
加熱器是發(fā)電廠的一種主要輔助設(shè)備。加熱器尤其
是高壓加熱器故障的頻繁出現(xiàn)，不僅影響發(fā)電廠的經(jīng)濟(jì)效
益，還常常直接威脅主機(jī)或其他設(shè)備的安全運(yùn)行，甚至引
起嚴(yán)重的設(shè)備損害事故。據(jù)統(tǒng)計(jì)表明，給水加熱器各種故
障中，管系泄漏所占比重最大。表面式回?zé)峒訜崞魉畟?cè)壓
力大于汽側(cè)壓力，一旦管系泄漏，給水就會(huì)沖人殼體，引起
汽側(cè)滿水。水將有可能沿著抽汽管道倒灌人汽輪機(jī)，造成
汽輪機(jī)汽缸變形，脹差變化，機(jī)組振動(dòng)，動(dòng)靜碰摩，大軸彎
曲，甚至葉片斷裂等事故。因此分析加熱器泄漏原因，找
出對(duì)策，以盡可能減少泄漏具有十分重要的意義。
(1)每班必須設(shè)專(zhuān)職電工對(duì)上下巷及電器進(jìn)行檢查，‘
發(fā)現(xiàn)失爆，必須停電及時(shí)處理。同時(shí)每班必須對(duì)鋼絲繩和
繩鋸進(jìn)行檢查，發(fā)現(xiàn)磨損超過(guò)規(guī)定必須及時(shí)更換。
(2)下巷刮板輸送機(jī)使用40 kW 電機(jī)，不許使用慢速
電機(jī)，以確保運(yùn)輸能力，下出口30 m 內(nèi)應(yīng)備用一臺(tái)溜尾、
尾輪和4O kW 電機(jī)。
(3)為防止片幫或壓溜子，下出口溜子上用木板搭橋，
搭橋長(zhǎng)度為工作面煤壁往前10 m，往后10 m。
3 結(jié)語(yǔ)
(1)在特定的條件下，鋼絲繩鋸長(zhǎng)壁開(kāi)采工藝是實(shí)現(xiàn)
無(wú)人工作面開(kāi)采的有效途徑，經(jīng)濟(jì)效益明顯，工作面產(chǎn)量
提高4O 左右，安全性高。
(2)鋼絲繩鋸長(zhǎng)壁開(kāi)采工藝為七臺(tái)河礦區(qū)大傾角極薄
煤層的開(kāi)采提供了一種新型采煤工藝。
(3)頂板條件是影響鋼絲繩鋸長(zhǎng)壁采煤工藝的關(guān)鍵因
素，為擴(kuò)大其使用范圍，應(yīng)研究使用氣垛支護(hù)等新型支護(hù)
方式，提高支護(hù)效果。
作者簡(jiǎn)介：韓德軍(1967一)，男，黑龍江省訥河市人，1992年畢業(yè)
于黑龍江礦業(yè)學(xué)院采礦工程專(zhuān)業(yè)，獲得學(xué)士學(xué)位，工程師，現(xiàn)任七
臺(tái)河礦業(yè)集團(tuán)有限責(zé)任公司新立煤礦44002采煤隊(duì)書(shū)記。
收稿日期：2009—12—18 編輯：葉忠群
· 43 ·
2 加熱器泄漏原因分析及防止措施
U型管加熱器內(nèi)部管系泄漏主要分為管子本身泄漏
和端口泄漏(管子與管板脹接、焊接處泄漏)。
2．1 管子端口泄漏
在管子與管板聯(lián)4 機(jī)1 、2 接處的泄漏，亦是一種
經(jīng)常發(fā)生的泄漏，在我廠4 機(jī)1 、2 高壓加熱器的運(yùn)行
過(guò)程中多有發(fā)生，其泄漏量一般很小，發(fā)展得較慢，在泄漏
初期，通過(guò)調(diào)整一般可以維持加熱器的疏水水位，但長(zhǎng)時(shí)
間運(yùn)行在高壓給水的沖刷下，泄漏點(diǎn)逐漸擴(kuò)大，給檢修工
作帶來(lái)困難。根據(jù)4 機(jī)高加泄漏的實(shí)際情況，對(duì)其泄漏
的原因及預(yù)防措施說(shuō)明如下：
1)熱應(yīng)力過(guò)大。高加在啟停過(guò)程中其溫升率、溫降率
超過(guò)規(guī)定，使高加的管子和管板受到較大的熱應(yīng)力，使管
子和管板相聯(lián)接的焊縫或脹接處發(fā)生損壞，引起端口泄
漏。在高壓加熱器投人時(shí)，若投入過(guò)快，因管壁較薄，管子
很快被加熱，而管板因尺寸厚，質(zhì)量大，溫度上升慢，使兩
者溫度不同，將產(chǎn)生膨脹差，易使管口產(chǎn)生泄漏。同理，在
減負(fù)荷或高加故障停運(yùn)時(shí)亦不能太快，如果汽側(cè)停止供汽
過(guò)快，或汽側(cè)停止供汽后，水側(cè)仍進(jìn)入給水，在管板管孔內(nèi)
的那段管子收縮很快，而管板收縮慢，常導(dǎo)致管子與管板
的焊縫或脹接處損壞。因此，在投入或切除高壓加熱器
時(shí)，為防止管子與管板溫度變化太快而產(chǎn)生較大溫差引起
泄漏，應(yīng)嚴(yán)格控制溫度變化速度。這就是規(guī)定的溫降率允
許值只有1．7℃ ～2．O~C／min，比溫升率允許值2"C～5℃ ／
min要嚴(yán)格的原因。
2)管板變形。管子與管板相連，管板受運(yùn)行溫度及壓
力的影響將產(chǎn)生變形，使管子的端口發(fā)生泄漏。運(yùn)行中，
管板一側(cè)為給水溫度，而另一側(cè)近似為蒸汽飽和溫度，如
果制造安裝不良或中間隔板與管子間隙過(guò)大，將使管板一
側(cè)與過(guò)熱蒸汽相接觸，則管板兩側(cè)溫差過(guò)大，引起管板翹
曲變形，則會(huì)使管子在管板上受一彎矩，使管子脹口處泄
漏；管板一側(cè)為鍋爐給水壓力，而另一側(cè)為抽汽壓力，兩側(cè)
壓差甚大，尤其是我廠為定速給水泵，在低負(fù)荷時(shí)，出口壓
力更高則兩側(cè)壓差更大，將引起管板變形，而管子位移受
到中間隔板及管子之間的相互約束，使得在管子接口處產(chǎn)
生應(yīng)力，最終導(dǎo)致泄漏。
3)堵管工藝不當(dāng)。對(duì)U型管高壓加熱器，當(dāng)管子有
泄漏時(shí)，換管不方便，特別是管束內(nèi)的管子根本不易更換，
所以一般常用錐形塞堵管(如我廠l 、2 機(jī)高加)或堵管
焊接(如我廠3 、4 機(jī)高加)處理。在打人錐形塞時(shí)用力
要適度；捶擊力量太大，引起管孔變形，影響鄰近管子與管
板連接處，會(huì)造成損壞而使之出現(xiàn)新的泄漏。如需焊接處
· 44 ·
理時(shí)，應(yīng)根據(jù)實(shí)際情況調(diào)整焊接上藝，采用小電流、低焊
速、間斷性焊接，如預(yù)熱、焊接電流、速度、焊縫位置及尺寸
不合適，將使焊縫周?chē)植渴軣?，?huì)造成鄰近管子與管板
連接處的損壞。
2．2 管子本身泄漏
在運(yùn)行中，高加管系的損壞泄漏常常具有明顯的區(qū)域
性。即某一種故障形式的損壞，相對(duì)地集中在某一機(jī)組、
某一高加、某一特定的部位上。這一情況與加熱器的結(jié)
構(gòu)、運(yùn)行工況、操作維護(hù)方式等因素有關(guān)。以下將針對(duì)我
廠機(jī)組各加熱器運(yùn)行中經(jīng)常出現(xiàn)的泄漏型式的原因及防
止措施加以論述。
沖刷侵蝕。沖刷侵蝕損壞主要是一個(gè)物理過(guò)程，在我
廠1 機(jī)、3 機(jī)及4 機(jī)的1 高加上多有發(fā)生。正常情況
下，蒸汽在管束表面凝結(jié)形成水膜，且蒸汽流速又比較低，
一般不會(huì)造成侵蝕。只有具備兩個(gè)條件時(shí)，即高的流動(dòng)速
度和汽流中含有足夠大直徑的水滴時(shí)，才會(huì)對(duì)金屬管壁產(chǎn)
生侵蝕作用。 ．
沖刷侵蝕一般多發(fā)生在疏水冷卻段入口附近及上級(jí)
加熱器的疏水流人處。對(duì)于疏水冷卻段，當(dāng)?shù)退换驘o(wú)水
位運(yùn)行時(shí)，會(huì)有汽水同時(shí)流人疏水冷卻區(qū)，使流速增大，沖
刷管子外壁。在一級(jí)疏水流入處，因壓力降低，會(huì)有部分
水汽化，當(dāng)上級(jí)疏水冷卻不足時(shí)，則汽化的比例更大，進(jìn)入
加熱器會(huì)對(duì)鄰近管壁產(chǎn)生沖刷。另外，當(dāng)加熱器的管束中
若有一根泄漏，雖可維持加熱器的運(yùn)行，但噴出的水會(huì)對(duì)
旁邊的管子進(jìn)行沖刷，不久便會(huì)使之損壞。所以，為避免
發(fā)生類(lèi)似沖刷侵蝕，在運(yùn)行中應(yīng)嚴(yán)格監(jiān)視高加運(yùn)行參數(shù)，
做好殼側(cè)水位控制，避免低水位和無(wú)水位運(yùn)行，減少疏冷
段內(nèi)出現(xiàn)汽水兩相流動(dòng)的可能性。且一旦發(fā)現(xiàn)管束泄漏，
應(yīng)及早停用處理，防止繼發(fā)性沖蝕損壞。
3 結(jié)語(yǔ)
給水加熱器的性能和運(yùn)行可靠性對(duì)保證機(jī)組整體運(yùn)
行的經(jīng)濟(jì)性和安全性具有重要作用，解決加熱器故障的重
點(diǎn)要從運(yùn)行操作、維護(hù)檢修、管理制度等各種因素著手，對(duì)
高壓加熱器的運(yùn)行狀況、存在問(wèn)題加以深入分析、研究，采
用合理的運(yùn)行維護(hù)措施才能保證高壓加熱器的運(yùn)行可靠
性。
作者簡(jiǎn)介：趙相龍(1967一)，男，大專(zhuān)學(xué)歷，畢業(yè)于哈爾濱建筑大
學(xué)水暖工程專(zhuān)業(yè)，工程師，現(xiàn)任車(chē)問(wèn)技術(shù)主管。
收稿日期：2009—12—05 編輯：胡中祺

網(wǎng)友評(píng)論 more

機(jī)械安全論文最新內(nèi)容

09-29
