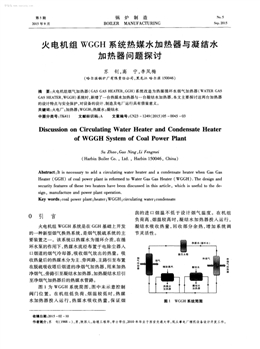

第5期
2015年9月
鍋爐制造
BOILER MANUFACTURING
No．5
Sep．2015
火電機組WGGH系統熱媒水加熱器與凝結水
加熱器問題探討
蘇 釗，高 寧，李鳳梅
(哈爾濱鍋爐廠有限責任公司，黑龍江哈爾濱150046)
摘要：火電機組煙氣加熱器(GAS GAS HEATER，GGH)系統改造為熱媒循環水煙氣加熱器(WATER GAS
GAS HEATER，WGGH)系統時，新增了一臺熱媒水加熱器與一臺凝結水加熱器，本文主要探討這兩臺加熱器
的設計特點與安全保護，對設備的設計、制造及電廠運行具有借鑒意義。
關鍵詞：火電廠；加熱器；WGGH；熱媒水；凝結水
中圖分類號：TK411 文獻標識碼：A 文章編號：CN23—1249(2015)05—0045—03
Discussion on Circulating W ater Heater and Condensate Heater
0f W GGH System of Coal Power Plant
Su Zhao，Gao，v ng，Li Fengmei
(Harbin Boiler Co．，Ltd．，Harbin 150046，China)
Abstract：It is necessary to add a circulating water heater and a condensate heater when Gas Gas
Heater(GGH)of coal power plant is reformed to Water Gas Gas Heater(WGGH)．The design and
security features of these two heaters have been discussed in this article，which is useful to the design，
manufacture and power plant operation．
Key words：coal power plant；heater；WGGH；circulating water；condensate
0 引 言
火電機組WGGH系統是在GGH基礎上開發
的一種新型煙氣換熱系統，是煙氣脫硫系統的主
要裝置之一。該系統以熱媒水為循環介質，在循
環水泵的作用下，熱媒水流經布置于電除塵器入
口煙道的煙氣冷卻器，吸收煙氣放出的熱量。吸
收熱量后的熱媒水分為主、旁兩路，主路引至布置
在脫硫吸收塔后煙道的凈煙氣加熱器，用來加熱
凈煙氣，旁路引至凝結水加熱器，加熱凝結水后引
至凈煙氣加熱器后的熱媒水管路。
圖1為WGGH系統簡圖，圖中未示意控制
閥門位置。在機組低負荷、煙溫較低時，熱媒
水加熱器投入運行，熱媒水吸收熱量，保證煙
囪的進口煙溫不低于設計煙氣溫度。在機組
負荷高、煙溫較高時，凝結水加熱器投入運行，
凝結水吸收熱量，回收部分余熱，增加系統調
節靈活性。
圖1 WGGH系統簡圖
收稿日期：2015—02—10
作者簡介：蘇釗(1988一)，男，陜西人，助理工程師，學士學位，2010年畢業于西安交通大學，現從事電廠輔機設備設計開發工作。
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
第5期 蘇釗，等：火電機組WGGH系統熱媒水加熱器與凝結水加熱器問題探討 47·
路管和旁路閘閥相連接。凝結水加熱器殼側
凝結水工作壓力高于管側熱媒水，且殼側凝結
水是低溫介質。當設備解列后，為了防止管側
熱媒水加熱殼側凝結水，導致殼側出現熱膨脹
超壓，建議在凝結水進出口閘閥之間的管路上
設置安全閥。當設備管子破裂或者發生嚴重
泄漏事故時，殼側凝結水會進入管側，導致管
側壓力升高，WGGH系統的穩壓水箱能夠調節
并降低事故工況時管側熱媒水的壓力，如果調
解無效，穩壓水箱上的安全閥將會起跳，確保
凝結水加熱器安全運行。
同時，兩臺加熱器均應在介質出人口等關鍵
部位設置壓力與溫度測點，用來監督各位置的壓
力與溫度參數，采集這些參數信息有利于準確分
析事故原因，以便及早發現問題，避免事故再次發
生。
3 結束語
在國家越來越嚴格的環保政策要求下，實
施火電綜合改造升級，淘汰落后火電機組，發
展高效清潔火電將會是未來火電的發展趨勢。
WGGH系統作為一種新型煙氣換熱系統，利用
煙氣余熱加熱凝結水，進一步提高了機組循環
熱效率，同時有助于提高污染物擴散度，將會
成為火電廠GGH改造的首選方案。所以，深
入研究開發WGGH系統中的配套設備，如熱媒
水加熱器與凝結水加熱器等，不但可以豐富電
站輔機產品類型，滿足不斷增長的GGH改造
市場需求，還可以為國家環境保護戰略的實施
貢獻一份力量。
參考文獻
[1] JB／T 7837—1995{熱網加熱器》．
[2] GB151—1999(<管殼式換熱器》．>
