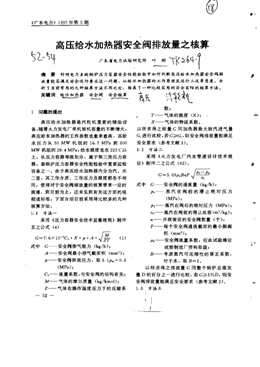

《廣東電力》1 997年第3期
高壓給水加熱器安全閥排放量之核算
??驗 6q’7
●
摘要針對電力系統鍋爐壓力容器安全性能檢驗中如何判斷高壓蛤水加熱器安全閥排
放量能否滿足安全運行要求這一問題，從蛤水加熱器的I作原理及運行I況等角度，分
析了當前常用的幾種核算方法不同之處，推薦了一種比較實用的符合實際的核算方法。
關鍵詞 器 t
1 問題的提出
高壓給水加熱器是汽輪機重要的輔助設
備，隨著火力發電廠單機裝機容量的不斷增大，
高壓給水加熱器的工作參數也愈來愈高，其給
水壓力從5o Mw 機組的16．7 MPa到600
Mw 機組的29．4 MP且；給水溫度也在225'C以
上，從壓力容器等級劃分，屬于第三類壓力容
器，是鍋爐壓力容器安全性能檢驗中重要監檢
設備之一。由于高壓給水加熱器內分為汽、水
二室，其工作介質、工作壓力及溫度都各不相
同，使得對于安全閥排放量的核算帶來一定的
困難，到目前為止，還未見到有關這方面的規
程或標準．下面介紹目前采用得比較多的幾種
核算方法。
1．1 方法一
采用《壓力容器安全技術監察規程》附件
五之公式(4)
G-7．6><10～C X·p·A·√ (1)
式中G—— 安全閥排氣能力(kg／h)
^—— 安全閥最小排氣截面積(ram。)
p—— 安全閥排放壓力，取1．1 4-0．1
(M Pa)；
c?！?流量系數，與安全閥的結構有關；
M—— 氣體的摩爾質量(kg／kmo1)；
z—— 氣體在操作溫度壓力下的壓縮系
一52 一
數；
丁—— 氣體的溫度(K)}
，
— — 氣體的特征系數。、
以所求得之排量G同加熱器最大抽汽進氣量
G，進行比較．若G≥G ，則安全閥排放量能滿足
安全要求(參考文獻1)。
1．2 方法二
采用《火力發電廠汽水管道設計技術規
定》附件二之公式(62)： ，
G-5．og BnF√
式中G—— 安全閥的通流量(kg／h)}
Po—— 蒸汽在閥前的滯止絕對壓力
(M Pa)；
p —— 蒸汽在閥后的絕對壓力(MPa)； 。
— — 蒸汽在閥前的滯止比容(m ／kg)；
一并聯裝設的安全閥數量(個)}
，—— 每個安全閥通流截面的最小斷面
積(ram )；
— — 安全閥流量系數，應由試驗確定
或按制造廠資料取值}
— — 考慮蒸汽可壓縮性的修正系數，
對于水，取B-1。
以所求得之排放量G同整個鍋爐總蒸發
量D的百分之一進行比較，若G≥1 D，則安
全閥排放量能滿足安全要求(參考文獻2)。 ．
1．3 方法三
維普資訊 http://www.cqvip.com
采用《鋼制壓力容器》之式( 3)及(B一5)：
Ⅳ
A一蒜 ‘2)
一2．83× 10 (3)
式中 —— 安全閥排放面積(ram。){
，|—— 容器安全泄放量(kg／h)；
— — 額定泄放系數，通常由安全閥制
造廠提供}
— — 安全閥泄放壓力(絕壓)，包括設
計壓力和壓力增值(MPa)}
P—— 氣體密度(kg／m )；
— — 容器進口管內的流速(m／s)}
— — 容器進口管的內徑。
用以上二式來判定安全閥是否滿足安全要
求(見參考文獻3)。
1．4 方法四
按文獻4，安全閥開啟壓力取高壓給水加
熱器殼側的設計壓力；安全閥通流量則取以下
兩個流量中的較大值：
a．該加熱器最大給水流量的10 ；
b．U 型管板式高壓給水加熱器一根管子
完全斷裂，在內外壓差作用下，二個斷口流至
汽側的給水量，即：
。。?！?。。。。。。。。。一
Q ： 64×10 d 戶 -p (4)
螺旋管等集箱式高壓加熱器，按存在一
1Omm 的裂口，在內外壓差作用下，一個裂口
流至汽側的給水量，即：
。。。● 。。。。。。。。。一
Q =32×lO一 d 戶 -p (5)
安全閥排放量，按殼體內給水經安全閥排
放．在閥喉部是水，喉部以后在大氣中汽化，所
取排放壓力值比起跳壓力高lO ，通過閥排放
截面的流量系數取o．545，即：
。。。。。。。。。。。。。●● 。h _。。。。。。。。。。。。。 。。。。。。。。。一
G一0．545A×10 √2×1．1 ×1O (6)
式中Q —— 傳熱管斷裂流出的給水量(m ／
s)：
— — 傳熱管的公稱內徑；
— — 水側設計壓力(MPa)；
— — 汽側設計壓力(MPa)；
G—— 安全閥的排放量(m ／s)；
— — 安全閥排放面積(ram。)；
— — 閥前飽和水比容(m。／kg)。
稍做比較可以看出，以上4種安全閥排放
量核算方法，具有較大的差異，方法一、方法
二將所排的介質視為I臨界條件下的氣體，方法
三將其看作I臨界條件下的飽和蒸汽，而方法四
則接是否有能力泄放一定數量的給水來判定。
在實際運用中，常常會得出截然不同的結果 如
廣東省云浮發電廠2臺125 Mw 發電機組，均
為同一廠家所造，據l號機組壓力容器檢驗報
告書，4臺高壓、低壓給水加熱器安全閥排放量
校核不但能夠滿足安全運行要求．而且還有比
較大的裕余量。而在2號機組的檢驗報告書中，
相同設備的安全閥卻只能滿足安全排放量的
6 ～55 ，遠遠不能滿足安全運行的要求。
由此可見，采用的核算方法不同，得出的
結論也就截然不同，所以，為了確定一種比較
符合實際情況的校核方法，我們有必要放給水
加熱器的工作原理和實際運行工況上加以分析
和探討。
2 給水加熱器的工作原理及自動保護裝置
2．1 給水加熱器的I作原理
比較典型的給水加熱器(立式)工作原理
如下(示意圖略)：其受熱面由u型銅管或鋼管
組成，管子脹裝在管板上．管板用法蘭與水室、
殼體相連接，圓筒形外殼用鋼板焊成．水從加
熱器上部的進水管進入分隔開的水室的一側，
再?gòu)哪抢锪魅雞型管束中，管束在汽室中被加
熱并把熱量傳給管中流動的凝結水水流。水流
加熱后，經分隔開的另一側水室通過出水管流
出加熱器 加熱蒸汽從加熱器蒸汽進汽1：1進入，
在導向板的作用下，經過幾次曲折反復沖刷u
型管束，將熱量傳給給水，最后凝結成水并流
到汽室的下部，經過疏水器疏出，疏水的溫度
為蒸汽壓力下達飽和溫度。
2．2 給水加熱器的自動保護裝置
由于給水加熱器管側是高壓力給水．殼側
是壓力遠低得多的中低壓蒸汽，運行期間殼體
空間經由進汽管和抽汽管道與汽輪機本體相連
一53 —
維普資訊 http://www.cqvip.com
接，如果加熱器管子破裂或管口焊縫嚴重泄漏，
給水就會大量沖入汽側殼體，引起殼內疏水水
位劇烈上升和蒸汽壓力迅速升高，殼體內高壓
給水將倒灌入汽輪機而造成嚴重事故，也會使
按中壓參數設計制造的加熱器殼體超壓甚至爆
破； 另外， 由于加熱器中存有疏水，當汽輪機
由于甩負荷等原固抽汽壓力突然降低時，會引
起疏水的突然汽化，倒流入汽輪機中迫使汽輪
機轉子超速。所以一般都設有許多保護裝置來
確保機組和給水加熱器的安全，常用的主要有
以下4大類：
a．疏水器在給水加熱器正常工作時不
斷地按設計要求將加熱蒸汽凝結的疏水排出給
水加熱器，以保持凝結水位的不變和維持給水
加熱器蒸汽空間的必要壓力
b．加熱器給水側自動保護裝置 當給水
加熱器加熱器管子發生破裂或嚴重泄漏事故
時，能及時切斷給水加熱器在給水管道上的連
接， 防止汽輪機進水及給水加熱器汽側殼體超
壓爆破， 同時又能保證不間斷地向鍋爐送水。
c．加熱器蒸汽側自動保護裝置當汽輪
機甩負荷時，可防止給水加熱器內的蒸汽經過
抽汽管道倒流入汽輪機內引起轉子超速，并可
防止給水加熱器內的水進入汽輪機內。
d．安全閥 當給水加熱器管子破裂或發
生嚴重泄漏，汽室水位迅速增高致使蒸汽受壓
縮，壓力增大到～ 定程度時，能自動開啟泄放
蒸汽和給水，使加熱器殼體不至于超壓爆破，也
可避免給水流入汽輪機內。
3 給水加熱器安全閥排放量之校核
由上節的敘述可知，作為壓力容器，給水
加熱器同時流動著蒸汽和冶水兩種不同的介
質，在正常運行情況下，管側的進水流量與出
水流量相等，殼側抽汽量與疏水排放量相等，汽
側、殼室都不會有壓力增高的情形出現。能引
發給水加熱器殼室壓力增加的因素只能有兩
個，一是抽汽蒸汽進El壓力增大；二是水側的
管子破裂或發生嚴重泄漏，高壓水沖入殼內使
殼室的壓力增加。對于第一種情形做一悲觀的
一54 一
假設，設由于某種原因使得汽輪機轉子卡澀旋
轉困難，導致加熱器抽汽蒸汽進El壓力增大，該
段全部的抽汽量都由殼上的安全閥排泄出去。
這是安全閥排做量校核方法～ 和方法三的核算
出發點。對于第二種情況，在極端差的狀態．設
發生一事故使得加熱器內水側管子在極短時間
內完全斷裂，而加熱器的自動保護裝置中只有
蒸汽側(抽汽止回閥)動作，給水側和疏水器
安全失教，加熱器不能解列，此時安全闋的排
放量Ⅳ 應為整臺加熱器給水流量Ⅳ ，即：w≥
。這是一種極端差的工況，這種事故發生的
幾率應該說是非常小的。比較好的情形是事故
發生時，三方面的自動保護裝置都能按設計要
求正常投入工作 事故的起因是由于不多于二
根管子完全破斷或不大于加熱器1O 的最大
給水流量沖入汽室(此為自動保護裝置的設計
值)。則這時安全閥無需動作，也能保證殼體的
安全，這是一種比較好的工況。若事故發生時
情形更惡劣些，安全閥就開始動作。根據電力
系統汽輪機給水加熱器多年運行的資料統計，
筆者認為全安閥排放量棱算方法一及方法三顯
得比較保守；而方法二，安全閥排放量又太小， I
幾乎只有給水加熱器最大給水流量的1 ，從
設備安全運行的角度來考慮， 比較冒險 方法
四，采用的是一根管子完全破斷當量法或1O
的設備給水流量法，這是參照給水加熱器水側
自動保護裝置設計取值， 由于安全閥從某種意
義上說也是一自動保護裝置，所以采用該取值 ’
是比較合理的。用該方法對云浮、黃埔等多間
電廠高壓、低壓給水加熱器安全閥進行校核，結
果均比較理想。
參考文獻
1 江西省電力工業局鍋爐壓力容器檢驗中 C．-．廣東 ，
云浮發電廠2號機組壓力容器檢驗報告書，1994
2 廣東省電力工業局鍋爐壓力容器檢驗中心．廣東
云浮發電廠1號機組壓力容器檢驗報告書，1993
3 四川鍋爐廠．J昏250—1型高壓給水加熱器強度計
算書，1994 ：
4‘蔡鍋琮．高壓給水加熱器．水利電力出版社．1 994
(收稿日期：1996一l卜一29)
