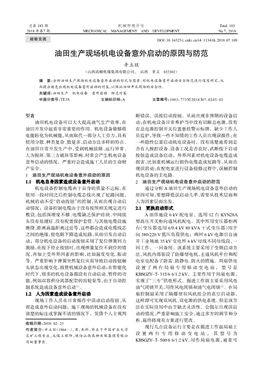

油田生產現場機電設備意外啟動的原因與防范

文檔作者：辛立旺文檔來源：山西離柳焦煤集團有限公司		點 擊數：	更新時間： 2025年10月03日
下載地址：點擊這里	文件大?。?928.88 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：928.88 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：增加分流葉片對提高離心通風機安全性能的…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

引言
油田機電設備可以大大提高油氣生產效率，在
油田開發中起著非常重要的作用。機電設備能夠?qū)?
電能轉化為機械能，從而取代一部分人工勞力，具有
使用分散、種類復雜、數量多、啟動方法多樣的特點。
在油田日常開發生產中，受到機械故障、運行異常、
人為損壞、第三方破壞等影響，時常會產生機電設備
意外啟動的情況，嚴重時會造成施工人員的生命財
產安全。
1 油田生產現場機電設備意外啟動的原因
機電設備控制電纜由于自身的質量不達標，在
使用一段時間之后控制電纜芯線出現了短路問題，
機械啟動不受“啟動按鈕”的控制，從而出現自動啟
動情況；設備控制電纜由于沒有按照相關規定進行
敷設，包括深埋度不夠、電纜缺乏保護磚塊、中間接
頭沒有處理好、沒有配置保護套管、與其他電纜設施
纏繞、距離高溫距離過近等，這些都會造成電纜線芯
之間的絕緣，使電阻下降造成短路，從而引發自動啟
動；部分機電設備的啟動按鈕采用了復位彈簧回力
激勵，在按下停止按鈕時，出現彈簧復位不到位的情
況，再加上受外界因素的影響，比如溫度變化、振動
等，嚴重影響下彈簧突然復位從而導致啟動按鈕觸
頭狀態出現變化，致使機械設備意外啟動；在智能化
時代下，很多的機電設備都設有自動啟動、暫停的功
能，例如雙容積分離器配套的齒輪泵等，由于自動控
制系統造成設備意外啟動[1]。
現場工作人員在日常操作中誤動啟動按鈕，從
而造成意外啟動問題；施工現場的機械設備在沒有
清楚的標注或掌握不清的情況下，憑借個人主觀判
斷錯誤，誤按啟動按鈕，從而出現非預期的設備啟
動；在機電設備日常養護當中沒有切斷總電源，沒有
在總電源控制開關位置懸掛警示標牌，缺少工作人
員監護，導致一些不知情的工作人員出現誤操作；在
一些隱性位置啟動機電設備時，沒有清楚地看到是
否有人操控設備、設備工況是否良好，武斷按下啟動
按鈕造成設備啟動；外界因素對機電設備電纜造成
損害，比如重機械運行損傷電纜造成短路等，從而出
現誤啟動；在配電室進行設備檢修過程中，誤觸控制
機電設備的主電路。
2 油田生產現場機電設備意外啟動的防范
通過分析A 油田生產現場機電設備意外啟動的
原因可知，要想降低誤啟動幾率，需要從技術層面和
人為因素層面出發。
A 油田地設6 kV 配電室，選用12 臺KYN28A
型高壓開關柜向通風機配電，其中所用變壓器柜兩
臺（變壓器選用6/0.4 kV 80 kVA 干式變壓器）用于
向380/220 V低壓負荷供電；兩回6 kV 電源引自油
井工業場地35 kV 變電所6 kV 母線不同母線段，一
回工作，一回備用。該系統主要采用了變頻啟動方
法，風機內部裝設了防爆型電機，主通風機平臺和配
電室也配備了防雷、防靜電、防火的措施。局扇供電
設置了兩臺局扇專用移動變電站，型號是
KBSGZY-T-315/6 6/1.2 kV，主要作用于局扇電源，
實現了“三專”供電形式。掘進工作面主要采用風電
油氣閉鎖開關，用作風電閉鎖和油氣電閉鎖[2]。在局
扇控制面采用了隔爆型雙風機組合的真空啟動器，
這樣即可實現雙風機、雙電源的供電系統。但是該方
法在實際應用中由于缺乏靈活性，會偶爾出現誤啟
動的情況，嚴重影響施工安全，通過多方的調節和分
析，最終將現有方案進行更改。
現行幾點設備運行主要是在掘進工作面局扇上
設置兩臺專用移動變電站， 其型號為
KBSGZY-T-500/6 6/1.2 kV，用作局扇電源，通常可
油田生產現場機電設備意外啟動的原因與防范
辛立旺
（山西離柳焦煤集團有限公司， 山西孝義032302）
摘要：分析油田生產現場機電設備意外啟動的形式與因素，對機電設備意外啟動安全防范進行深度研究，從
而提出避免出現機電設備意外啟動的對策，以保證油田開采現場的安全性。
關鍵詞：油田生產機電設備意外啟動防范對策
中圖分類號：TE38 文獻標識碼：A 文章編號：1003-773X（2018）07-0245-02
總第183 期
2018 年第7 期
機械管理開發
MECHANICAL MANAGEMENT AND DEVELOPMENT
Total 183
No.7，2018
收稿日期：2018-02-23
作者簡介：辛立旺（1964—），男，本科，畢業于中國礦業大學
采礦工程專業，采煤工程師，現任山西離柳焦煤集團有限公
司副董事長。
DOI:10.16525/j.cnki.經驗交流 cn14-1134/th.2018.07.109
以實現“三?！惫╇姟Ｔ谟途ぷ髅娌捎昧孙L(fēng)電油氣
閉鎖開關，主要是用于風電閉鎖和油氣閉鎖[3]。更換
設備啟動器，采用隔爆型雙風機組的真空電磁啟動
器，從而實現雙風機、雙電源的形態。通過調整可以
將變電站的變壓器容量從315 kVA 變?yōu)?00 kVA。
不僅可以降低機電設備的誤啟動幾率，同時還能夠
提供更高的電能。
不同油田井下的電纜回?cái)?shù)不同，以常見的四回
為例，通過引入地面35 kV 變電所6 kV 不同母線
段，引至井下主變電所。這樣即可保證井下兩回電
纜正常運行，剩余兩回主要是備用，如果電纜出現
故障或短路，即可迅速將另外兩回電纜投入使用，
這樣可保證線纜正常運行，避免在短路故障時出現
誤啟動情況。變電所母線是單母線三段接線形式，
并設置兩臺聯絡用的高爆開關，電纜主要選擇交聯
聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，并沿
著井筒敷設[4]。
為了能夠降低誤動幾率、提高施工安全，可以對
上述線纜系統進行進一步完善。將線纜增設到5 回，
并引起地面上35 kV 變電所6 kV 不同母線段，延伸
到回電纜中，這樣就會同時下入三回電纜，其中的兩
回正常運行，一回備用。如果運行兩回中的一回出現
故障即可讓備用線纜運行，保證機電設備運行負載
正常。變電所墊木采用單母線三段連接法，并在兩臺
聯絡中安裝高爆開關，其余井下電纜都采用交聯聚
乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，長度為
2.5 km，兩回電纜都沿著行人斜井井筒敷設，一回沿
著住斜井井筒敷設。剩余兩回采用交聯聚乙烯絕緣
鋼帶鎧裝聚氯乙烯護套電力電纜，長度為2.0 km，將
電纜沿著行人斜井井筒延伸到主變電所的高爆開關
中，這樣即可形成專用移動供電形式，除了可以提高
供電的靈活性外，還可以避免電纜、井筒損壞而出現
啟動問題。
中央變電所最初是采用了1.2 kV 配電裝置、
KBZ型隔爆型真空饋電開關，其中配置一臺型號為
KBSG-800/6 6±5%/1.2 kV 的變壓器，并在KBZ 采
用了防爆真空饋電開關，無極繩絞車等及照明用電
采用了1.2 kV 電源供電，中央變電所向主水泵房變
電所供應兩回6 kV 電源。雖然理論上此配電形式較
為理想，但是壓力不穩定，在用電高峰期容易造成機
電設備意外關閉和啟動的情況。
通過將1.2 kV 配電裝置采用KJZ 型隔爆型真空
饋電開關的形式即可提高電壓質量。采用二代變壓
器，型號為KBSG2-T-800/6 6±5%/1.2 kV，同樣設置
隔爆型真空饋電開關，主排水泵房主要是采用6 kV 電
源供電，同時也負責730膠帶機頭、4號煤膠帶機頭移
變用電。這樣可以進一步穩定1.2 kV電源電壓，除了
可以實現照明用電外，還可以用作其他方面，比如應
急用電等。避免因?yàn)殡妷翰环€(wěn)的問題造成意外啟動[5]。
按照最為常見的機電系統為例，主要采用110 kV
變電站35 kV 母線側短路容量按無窮大進行計算，
短路電流取最大運行方式，基準容量為100 MVA。重
點短路點為35 kV 變電站6 kV 母線、油田生產現場
地變電所6 kV 母線、井下變電所為6 kV 母線工業
場地變電所，所應用的短路參數為X、短路電流Id、Isc
（三相短路暫態電流沖擊值 =2.55Id）、Is（y 三相短路暫
態電流有效值=1.52 Id）。
本油田工程線路單相接地容量是IC=10.9 A，結
合相關電力設計規范要求，6 kV 系統單相接地故障
電流限制在10 A 以內。這就需要在油井35 kV 變電
所6 kV 母線段設置消弧線圈補償裝置，從而限制了
單相接地電容電力。通過實踐表明，MHK-180 型消
弧線圈補償裝置的標準調整范圍是3～50 A；結合
短路電流計算和開關柜電氣配置，斷路器可以選用
ZN23-40.5/1600,31.5 kA 型真空斷路器；6 kV 選用
ZN65-12/630, 20kA 型真空斷路器即可滿足控制短
路的要求。
除了上述技術性的意外啟動因素外，還需要加
強工作人員管理工作，加強崗位人員的安全培訓工
作，充分掌握各類機電設備的安全風險，并落實相應
的安全防范措施。定期對電纜絕緣電阻展開檢測，如
果通過技術手段無法調整電阻值，則需要將其更換。
新電纜必須要做好質量把關工作，在敷設當中做好
保護，保證電纜絕緣性能良好，敷設線纜過程中需要
避開容易受到機械操作的區域，并按照電纜敷設標
準執行。定期檢查對機電設備啟停按鈕的彈簧復位
工作。對于已經停運的設備來說，需要及時將變電站
的電閘切斷，并設立警示牌，派專人進行監護，在機
電設備拆除過程中，要在完全斷電的條件下進行，將
設備兩端的電纜拆除。同時采用防誤動措施，采用封
閉按鈕或拆除啟動電路的方法，避免出現誤啟動。
3 結語
機電設備是油田生產中不可或缺的機械設備，為
了能夠減少機電設備誤啟動問題，必須要做好完善的
防護措施，加強技術層面的改進工作，包括平穩電壓、
合理選擇電纜、控制電流、調整啟動形式等，并最大程
度上降低人為因素的影響，保證油田開采安全。
（下轉第248 頁）
機械管理開發 第 33 卷
jxglkfbjb@126.com
·246·
井水泵振動故障是由摩擦引起的。時域波通常顯示
為削波狀態，故障發生的明顯波形是截頭余弦的波
形。水泵軸承的垂直方位表現為單邊的截頭狀態，說
明頻譜結構主要是轉頻和高次諧波。削波狀態、截頭
余弦是最典型的摩擦特征。
為了提高水泵工作效率，設計水泵時把部件動
靜間隙做得比理論值小，也會導致振動故障的發生。
當水泵工作時間長，間隙增大，比理論值大以
后，也會導致振動故障的發生。
動靜間隙與理論值符合的時候也會導致轉動部
件摩擦增大，引起振動故障。
通常來說，每一個水泵承載量都有自己的設計
理論值，若是承載過大會導致軸與軸承直接的摩擦
增大，引起振動故障。
儀器在潤滑保濕的環境往往摩擦力會減小，摩
擦損害力度減小，所以在水泵工作過程中時不時加
一些潤滑劑有利于提高水泵的工作效率。反之，低流
暢的情況會造成水泵振動故障的幾率增大[4]。
4 結語
是否能減少水泵振動故障在水泵穩定運行中是
一個很重要的問題。我們?cè)谌粘Ｖ幸訌?qiáng)對水泵的
檢查監督力度，時刻關注零件的老化程度，及時更換
被損害的零件，做好減少水泵振動故障工作，不僅能
有效降低事故的發生機率，保護工作人員的生命安
全，還能保證礦井生產穩定進行。
參考文獻
[1] 沈高飛，陳立，李淑萍.水泵振動模態測試及故障診斷分析[J].
噪聲與振動控制，2017，37（3）：182-184.
[2] 劉超.離心泵振動故障分析及排查措施[J].化工設備與管道，
2016，53（4）：64-65.
[3] 陳英強，陳煜敏，蔣勁，等.基于小波包樣本熵和SVM 的水泵機
組振動故障診斷[J].中國農村水利水電，2017（3）：165-168.
[4] 李進.基于振動監測的石油平臺注水泵故障診斷分析[J].北京
石油化工學院學報，2017，25（2）：45-47.
（編輯：王瑾）
Analysis and Improvement of Vibration Fault of Mine Water Pump
Ma Lili
（Shanxi Xinjing Coal Industry Co., Ltd., Yangquan Shanxi 045000）
Abstract: This paper mainly discusses the vibration faults in the process of pump operation, summarizes the
characteristics of pump vibration, analyzes and discusses the causes of vibration, and puts forward corresponding
solutions. The improvement of mine pump vibration not only can effectively reduce the probability of accidents and
protect the safety of workers, but also an important guarantee for the smooth production of mine.
Key words: water pump; vibration; fault analysis; improvement plan
參考文獻
[1] 劉春建.簡析機電設備故障與維修管理[J].科技與企業，2014
（7）：342-343.
[2] 孟艷森.關于綜采機電故障診斷技術的探討[J].科技創新與應
用，2012（27）：71-73.
[3] 楊海龍.機電設備故障產生的因素與維修[J].黑龍江科技信息，
2015（28）：134-136.
[4] 何建川，王小勇，陸濤.油田生產現場機電設備意外啟動的防范
與對策[J].安全，2015，36（10）：46-48.
[5] 楊會軍.探討數控機電設備的故障診斷與維修[J].河北農機，
2017（7）：49-51.
（編輯：李媛）
Prevention and Reasons of Accidental Start-up of Electromechanical
Equipment in Oil Field Production Field
Xin Liwang
（Shanxi Liliu Coking Coal Group Co., Ltd., Xiaoyi Shanxi 032302）
Abstract: This paper analyzes the form and factors of accidental start of electromechanical equipment in oil field, and
makes a deep study on safety prevention of accidental start of electromechanical equipment, and puts forward
countermeasures to avoid accidental start-up of electromechanical equipment in order to ensure the safety of oilfield
production site.
Key words: oilfield production; electromechanical equipment; accidental startup; preventive countermeasures
