總第200期
2019年第12期
機械管理開發
MECHANICAL MANAGEMENT AND DEVELOPMENT
Total 200
No.12,2019
父亦； D O I: 10.16525/j .cnki.c n l4-1134/th .2019.12.127

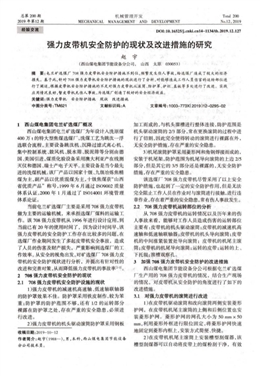

強力皮帶機安全防護的現狀及改進措施的研究
趙宇
(西山煤電集團節能設備分公司， 山西太原030053)
摘要：屯蘭礦選煤廠7 0 8 強力皮帶機安全防護措施不到位，頻繁發生傷人事故，給選煤廠造成了較大的經濟
損失。基于此，針對7 0 8 強力皮帶機安全防護措施的現狀進行了分析，對能夠造成工作人員傷害的運轉部位進
行了闡述，根據皮帶機安全防護措施的不足對強力皮帶機從滾筒、防護革、護欄、蓋板等多處進行了改進。實踐
應用情況良好, 暫皮帶機無傷人事故，為選煤廠創造了較好的安全經濟效益。
關鍵詞：強力皮帶機安全防護措施現狀改進措施
中圖分類號:TM621 文獻標識碼:A
1 西山煤電集團屯蘭礦選煤廠概況
西山煤電集團屯蘭礦選煤廠為年設計人洗原煤
4 0 0 萬t 的特大型焦煤選煤廠，洗煤工藝為跳汰一浮
選聯合流程，主要設備跳汰機、沉降過濾式離心機、
集中控制系統、鼓風機、脫水篩、脫泥篩等分別由德
國、美國引進，煤質化驗設備采用澳大利亞產在線測
滅儀和德國、瑞士產電子天平。主要設備是當今最先
進的洗煤機械。該廠產品以國家十級、九級冶煉焦精
煤為主，副產品以優質混煤為主，十級焦煤獲“山西
省優質產品”稱號，1999年6 月通過IS0 9 0 0 2質量
體系認證，2 0 0 0年1 月通過了 IS0 1 4 0 0 1環境管理
體系論證。
當前屯蘭礦選煤廠主要是采用7 0 8 強力皮帶機
做為主要的運輸機械，來承擔選煤廠煤料的運輸工
作。該7 0 8強力皮帶機從1996年進行設計應用，到
當前已有2 0 年的使用時間了，因為設計時間早，該
強力皮帶機的安全防護工作存在比較多的問題，在
選煤廠作業期間發生了多起皮帶機安全事故，造成
了人員的傷害及財產損失，嚴重影響到選煤廠的工
作效率。從安全的視角出發，對礦選煤廠7 0 8強力皮
帶機的安全防護現狀進行分析，并提出有針對性的
改進和完善對策，從而降低強力皮帶機的事故率[1-2]。
2 708強力皮帶機安全防護的現狀
2.1 708強力皮帶機安全防護設施的現狀
1 ) 強力皮帶機的減速機高速軸、低速軸聯軸器
的防護罩效果不佳。防護罩采用鐵皮制作，較為笨
重；防護罩的防護范圍不夠，還有1/2的運轉部分
裸露在防護罩之處，存在嚴重的安全隱患，必須進
行改進。
2 ) 強力皮帶機的機頭驅動滾筒防護罩采用鋼板
收稿日期: 2019-10-12
作者簡介：趙宇（1988— ），男，本科，西山煤電集團節能設備
分公司技術員。
文章編號：1 〇〇3-773X( 2 0 1 9 ) 1 2 - 0 2 9 5 - 0 2
加工而成的，與機頭溜槽進行整體連接，防護范圍是
機頭驅動滾筒的2/3部分，常在更換滾筒的過程中進
行了切割，因此完全使得轉動的滾筒進行裸露在外，
無安全防護措施，存在嚴重的安全隱患。
3)機尾滾筒護罩采用菱形網和角鋼焊接而成的，
安裝于機尾架，防護范圍為機尾導向滾筒的上邊2/5
部分，但是其它的3/5部分還是裸露的，無安全防護
措施，存在嚴重的安全隱患。
該選煤廠7 0 8 強力皮帶機盡管采用了以上安全
防護措施，也起到了一定的安全防護作用，但是無法
完全阻止工作人員在作業時與滾筒進行接觸,進行違
章作業，存在著嚴重的安全隱患,常有傷人事故發生。
2.2 708強力皮帶機運轉部位的分析
從7 0 8 強力皮帶機的運轉情況以及歷年來的傷
人事故來看，能夠?qū)ぷ魅藛T造成傷害的運轉部位
主要有:皮帶機的機頭驅動滾筒;皮帶機的減速機高
速軸和低速軸聯軸器;皮帶機的機頭導向滾筒;皮帶
機的中間漲緊裝置處導向滾筒；皮帶機的機尾主滾
筒;皮帶機的機尾導向滾筒;運轉的皮帶;運轉的上、
下托輥;溜槽觀察孔。
3 加強70 8 強力皮帶機安全防護的改進措施
西山煤電集團節能設備分公司根據屯蘭礦選煤
廠生產用的7 0 8 強力皮帶機的情況，結合生產現場
的情況，對皮帶機從安全防護的角度進行了如下的
改進措施。
3 . 1 對強力皮帶機的滾筒進行改進
1 ) 在皮帶機驅動滾筒和改向滾筒兩側安裝菱形
護網，在皮帶機機尾主滾筒的上側和后側位置也安
裝菱形護網。菱形護網的網孔大小為50 m m X 50
m m ,利用菱形外框進行限位固定，將菱形護網快速
地固定到菱形內框上，安裝方式簡便、快捷。
2) 在皮帶機機尾主滾筒上安裝槽型刮煤器，該
槽型刮煤器可以自動將皮帶上的煤粉刮干凈，有效
?296. 機械管理開發
jxglkfl)jb@ 126.com 第3 4 卷
提高皮帶機檢修和清理的便利性。
以上對于強力皮帶機的滾筒改進措施，都使得
在皮帶機作業時，工作人員不需要直接接觸到正在
運轉的滾筒，降低了皮帶機安全事故發生的概率。
3 . 2 對聯軸器等轉動結構防護罩進行改進
7 0 8 強力皮帶機的驅動裝置主要是包括電動
機、減速機、限矩形液力耦合器、聯軸器、制動器等部
件組成。對于設備的轉動部分安裝有新型的輕便防
護罩，可以全面護住聯軸器等，離兩側的設備間隙小
于10 m m ，可以將露出的軸端護蓋，保障工作人員在
設備運轉時進行擦拭護罩時防絞卷。
3 . 3 在托輥及皮帶處增設護欄
在上托輥、上托輥、皮帶處增設重錘護欄，保護
操作人員和維修人員的安全。重錘護欄采用30 m m
寬角鋼、4>4 n u n 鋼管進行加工，間距高X 寬=400
m m x 130 m m ，主要目的是該重錘護欄對運轉的托輥
及皮帶進行隔離，使人接觸不到。
3 . 4 對溜槽觀察孔處的蓋板進行改造
強力皮帶機溜槽觀察孔處的蓋板安全性不高，
將蓋板去掉，加裝為重錘護欄。重錘護欄采用30 m m
寬角鋼、小4 m m 鋼管進行加工，加工間距為130
m m 。重錘護欄的安裝有利于工作人員觀察溜槽的具
體情況，同時也便于對積煤進行清理,而防止人員墜
入溜槽，安全性得到了提高。
4 強力皮帶機改進的效果分析
西山煤電集團節能設備分公司按以上改進設
計方案對屯蘭礦選煤廠的7 0 8 強力皮帶機進行了
改進制作,通過驗收后投人到了生產實踐之中，708
強力皮帶機整體運行穩定，運輸情況理想，設備的
安全性和穩定性都得到了很大的提高。具體表現在
以下幾點：
1 ) 對7 0 8 強力皮帶機在滾筒、防護罩、護欄、蓋
板等處的改進，有效避免了工作人員接觸運轉設備
的情況，有技術措施上避免了工作人員的違章行為，
安全性得到了大大的提高[% 。
2 ) 從2 0 1 7 年1 月，改進設計后的7 0 8 強力皮帶
機在屯蘭選煤廠應用以來，該7 0 8 強力皮帶機再無
皮帶機傷人事件發生，安全性得到了提高，皮帶機的
運輸效率也得到了提高。
3 ) 強力皮帶機機尾滾筒新型槽型刮煤器的安裝
設計，可以自動將皮帶上的煤粉刮干凈，有效提高皮
帶機檢修和清理的便利性，同時也有效降低了皮帶
的跑偏故障的發生，安全性得到了提高。
4 ) 對7 0 8 強力皮帶機安全防護措施的改進，所
用的材料較為便宜，制作簡單,成本低，為企業創造
了較好的經濟效益和安全效益。
5 ) 對于7 0 8 強力皮帶機安全防護措施的改進，
適用面比較廣，可以在不同類型的皮帶機上進行應
用，推廣價值較好。
參考文獻
[ 1 ] 殷力鵬,曹忠國.激光對射電子圍欄系統在選煤廠的應用[J].冶
金管理,2018(14): 19-20.
[ 2 ] 鄭洪軍，周廣瑞,李修海.皮帶釘扣防護工藝在濟三選煤廠的應
用[J].煤礦現代化，2018(4): 24-25.
[ 3 ] 劉蒙栝，董永勝，李永紅，等.準能公司選煤廠技術改造綜述[J].
中國科技信息，2012( 17): 93-94.
[ 4 ] 韓英. 選煤廠粉塵防治的研究與治理[ J ] . 企業技術開發，
2012,31(22)：76-77；86.
[ 5 ] 張世坤，李厚運.東灘煤礦選煤廠皮帶機安全防護設施的改進
完善與應用[J].中國高新技術企業，2012(7): 141-143.
( 編輯：賈娟）
Research on the Present Situation and the Improvement of the Safety
Protection of the Strong Belt Conveyor
Z h a o Y u
(Xishan Coal a n d Electricity G r o u p Energy-saving E q u i p m e n t B r a n c h , T a i y u a n Shanxi
030053)
A bstract: The safety protection measures of 708 strong helt conveyor in Tunlan Coal preparation Plant are not in
place, and frequent injury accidents have caused great economic losses to the coal preparation plant. Based on this,
this paper analyzes the present situation of the safety protection measures of 708 strong belt conveyor, expounds the
running parts which can cause injury to the staff, and improves the strong belt conveyor from drum, protective cover,
guardrail, cover plate and so on according to the deficiency of the safety protection measures of the belt conveyor. The
practice and application situation is good, and the temporary belt machine has no injury accident, which has created
better safety and economic benefit for coal preparation plant.
Key words： strong belt conveyor; safety protection measures; present situation; improvement measures
