12Cr2Mo1R鋼制封頭拼接焊縫性能研究

文檔作者：王智慧徐成姬平如生金峰劉源文檔來源： 1．機械工業上海藍亞檢測所有限責任公司 2．上海藍濱石化設備有限責任公司		點 擊數：	更新時間： 2025年10月21日
下載地址：點擊這里	文件大?。?915.57 KB 共5頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共5頁]

本文件共5頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：915.57 KB 共5頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇： 45鋼驅動軸斷裂原因分析

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

第44卷第6期
2015年11月
石油化工設備
PETRO—CHEMICAI EQUIPMENT
Vo1．44 No．6
NOV．201 5
文章編號：1000—7466(2015)06—0022 05

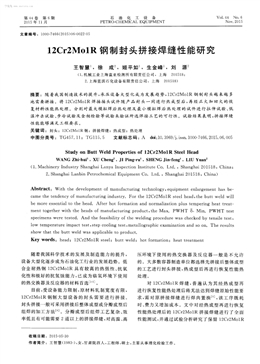

1 2Cr2Mol R鋼制封頭拼接焊縫性能研究
王智慧 ，徐 成。，姬平如 ，生金峰 ，劉 源
(1．機械工業上海藍亞檢測所有限責任公司，上海 201518
2．上海藍濱石化設備有限責任公司，上海 201518)
摘要：隨著我國制造技術的提升，承壓設備大型化成為發展趨勢，12Cr2MolR鋼制封頭越來越多
地需要拼接。將12Cr2MolR焊接接頭試件隨產品封頭一同進行熱成型后，再經正火加回火的恢
復材料性能熱處理。分別對最大模擬焊后熱處理及最小模擬焊后熱處理的試件進行拉伸試驗、低
溫沖擊試驗、步冷試驗及金相檢驗等試驗來驗證所選焊接工藝的可行性。試驗結果表明，拼接焊縫
性能能夠滿足工程要求。
關鍵詞： 封頭；12Cr2MolR鋼；拼接焊縫；熱成型；熱處理
中圖分類號：TG457．11；TG115．5 文獻標志碼：A doi：10．3969／j．issn．1000—7466．2015．06．005
Study on Butt W eld Properties of 1 2Cr2M ol R Steel Head
W ANG Zhi—hui ，XU Cheng ，JI Ping—ru ，SHENG Jin—feng ，LIU Yuan
(1．Machinery Industry Shanghai Lanya Inspection Institute Co．Ltd．，Shanghai 201518，China；
2．Shanghai Lanbin Petrochemical Equipment Co．Ltd．，Shanghai 201518，China)
Abstract：W ith the development of manufacturing technology，equipment enlargement has be—
came the tendency of manufacturing industry．For the 12Cr2MolR steel head，the butt weld will
be more essential to the head．After hot formation and normalization plus tempering heat treat—
ment together with the heads of manufacturing product，the M ax． PW H T M in． PW HT test
specimens were tested．And the feasibility of the welding procedure was checked by tensile test，
low temperature impact test，step cooling test，metal1ographic examination and SO on．The results
show that the butt weld was applicable to product．
Key words：head；12Cr2Mo1R steel；butt weld；hot formation；heat treatment
隨著我國科學技術的發展及制造能力的提升，
設備大型化逐步成為石油化工行業的發展趨勢。低
合金耐熱鋼12Cr2MolR具有較高的熱強性、抗氧
化性和極好的抗氫蝕能力，已成為臨氫環境下使用
的熱交換器及反應器的材料首選口。]。
目前，受設備能力限制，原材料軋制寬度有限，
12Cr2MolR鋼制大型設備的封頭需要進行拼接。
封頭拼接一般可采用拼接后整體成型或分瓣成型后
組焊的加工方法l4]。分瓣成型后組焊工藝復雜、效
率低且有可能需要2道以上的拼接焊縫，對高溫、高
壓環境下使用的熱交換器及反應器一般是不允許
的。大多數容器制造單位都選擇先拼接后整體成型
的工藝進行封頭拼接，熱成型后再進行恢復性能熱
處理。
對12Cr2Mo1R焊縫，普遍認為其經熱成型再
進行恢復性能熱處理后將無法達到焊縫原始性能要
求，需對原拼接焊縫進行焊肉置換 ]，該工序既耗
時、費力又增加成本。文中對經熱成型再進行恢復
性能熱處理后的12Cr2Mo1R拼接焊縫進行了全面
性能測試，并通過試驗分析研究了保留12Cr2Mo1R
收稿日期：2015—05—30
作者簡介：王智慧(1983一)，女，甘肅隴西人，工程師，碩士，主要從事理化檢驗工作。
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
石油化工設備 2015年第44卷
從表3結果可以看出，所有元素均與母材接近，
滿足工程要求值。由于微量元素As、Sn、Sb及雜質
元素P的存在，12Cr2MolR鋼及焊縫長期在370～
565℃運行時將有較大的回火脆性傾向ll ]，其影
響可參照12Cr2Mo1R鋼的回火脆性敏感性系數X
來衡量[I ]：
X一(10P+5Sb+4Sn+As)×10 ≤ 15 mg／L(1)
式(1)中元素含量相應換算以mg／L代人計算，
如0．01Yo應以100 mg／L代入。
將各數據代入式(1)計算得本試驗試板焊縫的
X一9．3 mg／L，能夠滿足要求。
3．2 拉伸試驗
對Min．PWHT及Max．PWHT這兩種模擬熱
處理狀態下的12Cr2MolR鋼焊接試板進行焊接接
頭和全焊縫金屬的常溫以及525℃高溫拉伸試驗，
具體的試驗結果見表4。
表4 兩種模擬熱處理狀態下12Cr2MolR鋼試板拉伸試驗結果
焊接接頭拉伸試樣的斷裂位置均在母材上，且
所有抗拉強度均高出母材標準GB／T 7l3 2008
《鍋爐和壓力容器用鋼板》_】陽中所規定的最低抗拉
強度520 MPa。全焊縫金屬的常溫拉伸強度均稍高
于焊接接頭的拉伸強度，而全焊縫金屬的高溫拉伸
強度則與焊接接頭的拉伸強度基本相當。由此試驗
結果可以看出，經過熱成型及恢復性能熱處理之后，
焊接金屬的常溫及高溫拉伸強度完全能夠滿足工程
要求。
3．3 沖擊試驗
對不同熱處理狀態焊接接頭的母材區、焊縫區
及熱影響區進行一30。C的低溫沖擊試驗，試驗結果
見表5。
表5結果可以看出，焊接接頭各區低溫沖擊功
均較高，說明經過熱成型及恢復性能熱處理后，焊接
接頭仍然保持著良好的沖擊韌性。
表5 兩種模擬熱處理狀態下12Cr2MolR鋼試件-30℃ 沖擊試驗結果 J
3．4 步冷試驗及回火脆化傾向評定
由X一9．3 mg／L可知試板焊縫的回火脆性傾
向較小，為進一步驗證，采用分步冷卻法對1組經
Min．PWHT的焊接接頭進行了回火脆化傾向評定
試驗。將試樣按圖3所示過程進行分步冷卻熱處理
(s．c)，使其在短時間內產生最大的回火脆化，然后
分別對步冷試驗前后的接頭焊縫區進行系列低溫沖
擊試驗，繪制出了步冷試驗前后焊接接頭的回火脆
溫度
38
hll24 I．l46906 h
時間
圖3 Min．PWHT狀態12Cr2Mo1R試板焊接接頭分步
冷卻脆化處理過程
化溫度一沖擊功曲線，見圖4。試驗得到Min．
PWHT后沖擊功為54 J的轉變溫度VTr54一
一99．6。C、步冷前后沖擊功為54 J的轉變溫度的增
量△VTr54— 5．9 ℃ ，VTr54+ 2．5△ VTr54===
一84．8。C<10。C，滿足工程要求。
試驗溫度／℃
圖4 Min．PWHT狀態12Cr2Mo1R試板焊接接頭回火
脆化溫度一沖擊功曲線
3．5 金相檢驗
對Max．PWHT狀態12Cr2MolR試板焊接接
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
第44卷第6期
2Ol5年11月
石油化工設備
PETRO—CHEMICAL EQUIPMENT
Vo1．44 No．6
NOV．2015
文章編號：1000—7466(2015)06 0026—05
ANSYS常用管口機械載荷加載方法研究
谷 虹
(中國寰球工程公司遼寧分公司，遼寧撫順 l13006)
摘要：在化工操作過程中，設備承受壓力、自重、風載荷、地震載荷及管道管口附加作用力等載荷，
其中管口機械載荷對于設備強度的影響非常重要。特別是對一些大直徑、高溫、高壓或帶交變載荷
的設備，往往需要進行分析設計。常用的傳統設計方法有WRC107法、WRC297法，隨著現代數值
模擬技術和計算水平的提高，采用大型有限元軟件ANSYS校核設備管口強度成為分析設計的重
要手段。詳細闡述了節點力方式、CERIG方式、RBE3方式、MPC184方式及接觸方式這5種管口
機械載荷加栽方式，對各種方法進行比較得出了適合線性結構的計算方法。
關鍵詞：管口；機械載荷；強度；有限元；分析；設計
中圖分類號：TQ050．2；TE973．1 文獻標志碼：A doi：10．3969／j．issn．1000—7466．2015．06．006
Loading Spout M ethod Comm only Used in ANSYS M echanical Load
GU Hong
(HQCEC Liaoning Company，F(xiàn)ushun 113006，China)
Abstract：In the chemical operation，the device withstand the pressure，weight，wind loads，seis—
m ic loads，the nozzle pipes produce many other additional load force，wherein the spout m echanical
load strength of the equipment is very im portant．In particular，some large—diameter，high temper—
ature，high pressure or with alternating load devices often require analysis and design，al so require
analysis and design． The W RC107 and W RC297 are com monly used traditional design methods，
but with modern numerical simulation and calculation standards，the use of large finite elem ent
．+ ．．+ ．．+ + ．．+ ．．+ ．．+ ．．+ ．．+ ”+ ．．+ ”+ ”+ ．．+ “+ “+ ”+ ··+ ”+ ··+ ··+ ··+ ”+ ··+ ··+ ”+ ”+ “+ ”+ ”+ “+ ”+ ”+ “+ “+ ”+ u+ ?+一”+ -一+ “+ ”十”十”十”十”—'卜”—．-“— “十
[12] 中國機械工程學會．焊接使用手冊[M]．北京：機械工
業出版社，2008：331．
(Chinese M echanical Engineering Society． Instruction
Manual for Welding[M]． Beij ing：China Machine
Press，2008：331．)
[】3]JB／'I、7556 l994，熱壁加氫反應器用2 Cr-1Mo鋼
鍛件技術條件Es3．
[14]
(JB／T 7556- 1994，Specification of 2 Cr 1Mo Steel
Forgings Used for Hot W all H ydrogenation Reaction
Chamber[S~．)
Chande1 R，Orr R F，G-ianetto J A．The Mechanical
Properties of 2．25Cr一1M o W eld M etals Deposited by
the SAW—NG Process[J]．Materials for Energy Sys—
terns．1 985(7)：1 37一l46．
rl5]ASME SA一387／SA 387M 2013，壓力容器用鉻一鉬合
金鋼板Es3．
(ASME SA 387／sA一387M 201 3。Specification for
Pressure Vessel Plates，Alloy Steel，Chromium—M olyb
denum[S~．)
[16]GB／T 713?一2008，鍋爐和壓力容器用鋼板Es3．
(GB／T 7 1 3- 2008。Steel Plate for Boiler and Pressure
Vessels[S~．)
[17] 中國機械工程學會．金相檢驗[M]．北京：機械工業出
版社，2001：153—157．
(Chinese M echanical Engineering Society． M etallo—
graphic Examination[M]． Beij ing：China Machine
Press，2001：163 157．)
(張編)
收稿日期：2015 05—26
作者簡介：谷虹(1983一)，男，遼寧撫順人，工程師，碩士，從事壓力容器設計工作。
