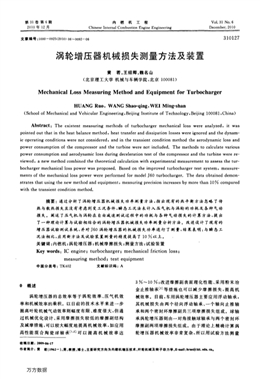

第31卷第6期內燃機工程V01．31 No．6
20 1 0年1 2月Chinese Internal Combustion Engine Engineering December．20 1 0
文章編號：1000--0925(2010)06—0092一06
渦輪增壓器機械損失測量方法及裝置
黃若。王紹卿。魏名山
(Jr京理工大學機械與車輛學院，北京100081)
Mechanical Loss Measuring Method and Equipment for Turbocharger
310127
HUANG Ruo，WANG Shao-qing，WEI Ming-shan
(School of Mechanical and Vehicular Engineering，Beijing Institute of Technology，Beijing 100081，China)
Abstract：The existent measuring methods of turbocharger mechanical loss were analyzed，it was
pointed out that in the heat balance method，heat transfer and dissipation losses were ignored and the dynam—
ic operating conditions were not considered，and in the transient condition method the aerodynamic loss and
power consumption of the compressor and the turbine were not included．The methods tO calculate various
power consumption and aerodynamic loss during deceleration test of the compressor and the turbine were re—
viewed，a new method combined the theoretical calculation with experimental measurement to assess the tur—
bocharger mechanical loss power was proposed．Based on the improved turbocharger test system，measure—
ments of the mechanical loss power were performed for model J 60 turbocharger．The data obtained demon—
strates that using the new method and equipment，measuring precision increases by more than 10％compared
with the transient condition method．
0概述
摘要：通過分析了渦輪增壓器機械損失功率測量方法，指出現有的熱平衡方法忽略了傳
熱與散熱損失且沒有考慮到變工況條件，瞬態工況法未計入壓氣機與渦輪的功耗及各種氣動
損失。闡述了壓氣機與渦輪在自由減速測試過程中的功耗與各種氣動損失的計算方法，提出
了一種理論計算與試驗相結合的渦輪增壓器機械損失功率測量分析方法。改進設計了現有的
增壓器試驗測試系統，并對J60渦輪增壓器的機械損失功率進行了測量，結果表明：與瞬態工
況法相比，應用新方法及試驗裝置測量的精度提高了10％以上。
關鍵詞：內燃機；渦輪增壓器；機械摩擦損失；測量方法；試驗裝置
Key words：IC engine；turbocharger；mechanical friction 10SS；
measuring method；test equipment
中圖分類號：TK402 文獻標識碼：A
渦輪增壓器的總效率等于渦輪效率、壓氣機效
率和機械效率的乘積。以目前的技術水平來進一步
提高葉輪機械氣動效率則幅度有限、難度很大，但通
過機械優化設計、采用摩擦損失較低的摩擦副結構
及減摩措施，可以較大幅度地提高機械效率，如應用
高性能混合陶瓷球軸承[1’2]可以提高機械效率達
3％～10％；改進摩擦副表面理化性能、采用粉末冶
金止推軸承[33等措施也可以減少摩擦損失，提高機
械效率。目前，車用渦輪增壓器主要應用浮動軸承，
其機械損失由兩個徑向浮動軸承、一個軸向止推軸
承和兩個密封環摩擦副共三項摩擦損失組成。球軸
承渦輪增壓器則由一對角接觸球軸承與兩個密封環
摩擦副兩項摩擦損失組成。由于理論上精確計算渦
輪增壓器機械效率非常復雜，所以用試驗方法測量
收稿日期：2009-06-17
作者簡介：黃著(1962一)．男．教授。11115=，主要研究方向為內燃機增壓技術、葉輪機械及轉子動力學．E-mail：hrno@bit．edu．偽。
萬方數據
2010年第6期內燃機工程·93·
渦輪增壓器機械損失功率成為最佳選擇。然而，準
確測量軸承一轉子系統機械損失功率也具有難度，當
渦輪增壓器工作時，機械損失功率除了與工作負荷、
摩擦副結構及潤滑狀態直接相關，還與大氣環境狀
態、測試儀器設備等有關?，F(xiàn)有的機械損失測量方
法存在應用范圍受限、測量精度低等不足。本文提
出了一種理論計算與試驗相結合的方法，獲得了渦
輪增壓器的機械損失功率，并設計了試驗測量裝置。
l 軸承-轉子系統機械損失功率測量方法
1．1機械損失功率測量方法
現代機械工程中常用的機械損失功率測試方法
主要有傳遞法、平衡力法、能量轉換法或熱平衡法。
其中，傳遞法測量精度較高，但是車用渦輪增壓器的
轉子軸頸小、轉速高而且測量浮動軸承轉角等參數
難度極大，因此，傳遞法不適合車用渦輪增壓器；平
衡力法適合于滾動軸承摩擦性能的測量，不適合軸
向止推軸承摩擦性能測量，因目前車用渦輪增壓器
軸承系統主要由軸向止推軸承與徑向浮動軸承組
成，所以平衡力法不適用；能量轉換法是按照能量守
恒定律，根據對應于機械損失功率大小而變化的其
他能量參數來測量功率的方法；應用最多的是熱平
衡原理法。
1．2渦輪增壓器機械損失傳統測量方法
1．2．1穩態熱平衡方法
目前，在渦輪增壓器領域主要應用能量轉換法，
即熱平衡方法測量其機械損失功率[4]。該方法忽略
了傳熱與散熱損失，近似地測量了渦輪增壓器某一
穩態工況的機械損失，同時由于處于穩態下的壓氣
機與渦輪功率平衡，軸向負荷為零，止推軸承的摩擦
損失為零。而車用渦輪增壓器的實際工況是頻繁變
化的，故該方法不適應于測量車用渦輪增壓器的機
械損失。
1．2．2瞬態工況法
文獻[5]提出了一種測量方法，本文稱其為瞬態
工況法。但是該方法所測得的摩擦功率不是真實的
機械損失功率，而是包含了壓氣機所做的功及其與
增壓器的氣動損失。此外，該試驗臺沒有考慮渦輪
增壓器在加、減速過程中，軸向力的方向與大小均是
變化的，而且與穩態工況相差較大，導致機械損失功
率大小、方向均在變化。因此，利用文獻[5]所述裝
置測量機械損失功率是錯誤的。
2試驗與理論計算相結合的渦輪增壓器機械損失
功率測量方法
為了解決車用渦輪增壓器機械損失測量問題，
本文提出一種基于試驗與理論計算相結合的測量渦
輪增壓器機械損失功率的方法。
2．1試驗與理論計算相結合渦輪增壓器機械損失
功率測量方法的原理與方法
2．1．1原理
在一定轉速下運轉的渦輪增壓器，當切斷外氣
源供應，即停止外部能量輸入時，渦輪增壓器經歷一
個從初始轉速到靜止(轉速為零)的自由減速過程，
在這個過程中，渦輪增壓器轉子的第一部分剩余功
率被用來克服徑向浮動軸承、軸向止推軸承(球軸承
增壓器無止推軸承)、密封環摩擦副的摩擦阻力損
失；轉子的第二部分剩余功率一是用于壓氣機繼續
壓縮空氣做功并伴有各種氣動損失，二是用于克服
渦輪氣動損失。
2．1．2方法
具體的測量方法為：(1)在自由減速(瞬態工況
下)E／程中，利用瞬態工況法測得渦輪增壓器轉子總
的剩余功率；(2)用理論計算方法得到轉子的第二部
分剩余功率；(3)兩者之差即為這一自由減速過程中
渦輪增壓器的機械損失功率。
需要說明的是，在不同的工況下(加速工況與減
速工況)，由于渦輪增壓器軸向負荷的方向相反，大
小不同，因此氣動損失的計算方法也不同，且利用加
速過程測量機械損失功率難以實現。
2．2渦輪增壓器剩余功率的計算
在一定轉速下運轉的渦輪增壓器，當切斷外氣
源供應、停止外部能量輸入后，增壓器轉子轉速由高
速逐漸降至為零。根據動量矩定理，增壓器轉子的
方程式為：
Mf=一L塑dt 3一磊L面dn (1)
式中，M，為增壓器剩余力矩之和；I。為轉子的轉動
慣量；∞為轉子的角速度；挖為增壓器轉子轉速，
r／mimt為時間，s。
增壓器的剩余功率為：
Nf—Mfcc，=篆Ms (2)
式中，Nr為渦輪增壓器剩余功率，W。
2．3渦輪增壓器氣動損失的計算
2．3．1壓氣機葉輪中的氣動損失
空氣在渦輪增壓器壓氣機葉輪中流動時，主要
存在的損失￡6]為：
(1)空氣在通道內的轉彎損失Wn和W砼．
萬方數據
內燃機工程2010年第6期
w。一6祟(3)
W12一邑!箬(4)
式中，w。。為導風輪損失，kJ／kg；W。：為將氣流方向由
軸向改為徑向時的損失，kJ／kg；∞。為葉輪進口處相
對速度，m／s；c噸為葉輪出口處絕對速度的徑向分量；
島、已均為損失系數。
(2)氣流在葉輪通道內的摩擦損失(包括渦流
損失)w13
w13=島譬(5)
這部分損失與葉輪中其他部分損失相比則非常小，
一般情況下，將其合并到W。：中，而非單獨計算。
(3)氣流在葉輪與殼體之間的漏氣損失。由于
旋轉的葉片與殼體之間存在間隙，就不可避免地存
在漏氣損失。這種損失在葉輪與壓氣機殼之間，表
現為潛流和鼓風環流；在葉輪輪背與背盤之間，主要
是鼓風環流。這部分損失合并到輪盤摩擦損失中計
算。
(4)輪盤摩擦損失W。。
wId=刪； (6)
式中，Ot為損失系數；U。為葉輪出口牽連速度，m／s。
(5)壓氣機殼中的損失WH
W14一&amp;amp;百6-4 (7)
式中，已為渦殼損失系數；“為擴壓器出口絕對速
度，m／s。
壓氣機損失之和以W。表示，則：
Wl=W11+W12+WId+W14 (8)
2．3．2渦輪中的氣動損失
廢氣在渦輪增壓器渦輪中的損失主要包括以下
部分‘引：
(1)噴嘴環中的能量損失
△w。一(丟一1)譬(9)
∞ 二
(2)葉輪內的損失
△wi=(去一1)O了)2×10—3 (10)
山6
(3)余速損失
AW。。一導×lO-3 (11)
(4)葉輪摩擦與通風損失。氣流在渦輪箱中的
流動損失包含在通風損失中，故葉輪摩擦與通風損
失為： 礬=墜鼢plmU‘lDil×9．8。6(12)
(5)漏氣損失
△Wk一0．005WTd (13)
式中，壚為噴嘴環速度系數；妒為葉輪中速度系數；盧
為葉輪輪盤的形狀系數；』D，。為葉輪周圍的平均密度，
kg／m3；D，為葉輪進口直徑，mm；WTd為葉輪前的絕
熱膨脹功，kJ／kg。
對有噴嘴環的渦輪增壓器，渦輪損失之和△W
為：
△Ⅳ=△Ⅳl+△Wi+△W。。+△Wrd+△Wk(14)
對無噴嘴環渦輪增壓器，渦輪損失之和△W則
表示為：
△W=△Wi+△’；lr。。+△Wrd+△Wk (15)
2．4壓氣機功耗計算
試驗過程中，壓氣機流量由初始穩態流量降低
到零，則在這段時間內壓氣機葉輪對空氣做功消耗
的功率可取平均值為： N。一魚缸娶型(16)
厶％
式中，N。為壓氣機消耗的功率，W；c。。為空氣定壓比
熱容，kJ／(kg·K)；Kt為壓氣機進口總溫，K；，rc為增
壓比；片為空氣絕熱指數，茁=1．4；像為壓氣機效率。
2．5增壓器機械損失功率的計算
2．5．1摩擦損失系數的計算
在得到剩余功率、增壓器氣動損失、壓氣機功耗
后，即可進行增壓器機械損失功率的計算。根據以
上所述，定義增壓器氣動損失、壓氣機功耗占總損失
的比例為摩擦損失系數k，：
。GcAWI+GTAW+Nc 寵t一——]而而廣一
．GcAWI+(G。+Gf)AW+Nc
Nf／103
式中，Gc為壓氣機質量流量，kg／s；G為進氣管空氣
質量流量，kg／s；Gf為燃油質量流量，kg／s。
2．5．2軸向瞬態摩擦系數的確定
在非穩態工況，渦輪增壓器渦輪轉子所承受的
軸向負荷大小、方向均是變化的，在起動加速瞬態工
況時，轉子軸向力指向渦輪端；在停機減速瞬態工況
時，轉子軸向力指向壓氣機端。因此確定軸向負荷
的大小、方向?qū)δΣ翐p失計算精度影響很大。研
萬方數據
2010年第6期內燃機工程· 95·
詈：糞竺：竺曼氅嬖耄王況冀i要量受竺竺向力3渦輪增壓器機械損失功率測量裝置
是增壓器在穩定工作時的5～6倍，如圖1所示。
?????～???～
罨
R
匣
暴
時間，s
圖1轉子軸向力變化曲線
據此定義瞬態摩擦系數k。為：
愚2=(5～6)岸(18)
式中，弘為動摩擦因數，根據經驗或查閱相關資料確
定。
渦輪增壓器在其穩定工作時的機械損失功率為：
N一(1一k1)志2Nf (19)
2．6渦輪增壓器機械損失功率的折合
當試驗環境狀況有別于標準環境狀況時，為了
對試驗數據進行比較，應將實測機械損失功率N折
合計算為標準環境下的N。。。折合機械損失功率
N。。為：
N一一愚l一點2 N‰ 釧一墜些普丟攀，
(5～6盧)哿晚。
(20)
折算式為：
Gc唧=Gc籌√磊㈣，
nenp～√鬻㈣，
式中，Gc一為壓氣機折合流量，kg／s；7'／。。，為增壓器折
合轉速，r／min；聰為壓氣機進口氣體總溫，K；夕南為
壓氣機進口氣體總壓，Pa；丁0=273+￡。，t。為環境大
氣溫度，℃。
標準環境狀況：大氣溫度為298 K(25℃)；壓力
為100 kPa(760 mmHg)。
3．1 渦輪增壓器機械損失功率測量裝置設計
3．1．1試驗裝置的基本構成
渦輪增壓器機械損失功率測量的試驗裝置原理
如圖2所示。該裝置由外氣源、燃燒系統、潤滑油系
統、測試儀器儀表、數據采集與控制系統、渦輪增壓
器安裝試驗臺架等部分組成。
外氣
3
要麟漲
l燃油系g 上濺
4
1】—習豁犍Z
風鬻耵涔：電專加熱1群2 181
6大氣
』巨；
渦輪N
烈大氣 》D芒j
29 28
26一
大氣
1．外氣源2．氣源壓力傳感器3．進氣電動閥4．進氣管5．進
氣壓力傳感器6．進氣溫度傳感器7．進氣質量流量計8．燃
油壓力傳感器9．燃油溫度傳感器10．燃油質量流量計11．
燃燒室12．渦輪進氣管13．渦輪進氣壓力傳感器14．渦輪
進氣溫度傳感器15．渦輪排氣管16．渦輪排氣溫度傳感器
17．渦輪排氣壓力傳感器18．潤滑油進口壓力傳感器19．潤
滑油進口溫度傳感器20．潤滑油質量流量計21．潤滑油回
油溫度傳感器22．潤滑油回油壓力傳感器23．轉速傳感器
24．壓氣機進氣溫度傳感器25．壓氣機進氣壓力傳感器26．
壓氣機進氣管27．壓氣機質量流量計28．壓氣機出口壓力
傳感器29．壓氣機出口溫度傳感器30．壓氣機排氣管31．
自循環電動閥32．壓氣機排氣電動閥
圖2渦輪增壓器機械損失功率測量裝置
外氣源、燃燒系統、潤滑系統及其管道安裝連
接、測量儀器布置等應符合國家制定的渦輪增壓器
試驗方法標準、技術規范的要求。為了實現本文提
出的渦輪增壓器機械損失功率測量方法，需要對潤
滑油系統、數據采集與控制系統進行改進設計。
3．1．2試驗裝置的改進
在文獻E4]的試驗裝置基礎上進行改進設計。
(1)供油壓力、溫度可自動控制的潤滑油系統。
設置機油泵泄油閥和風冷(或水冷)、電加熱自動調
溫系統，以保證供油壓力、溫度、流量的穩定。這是
因為潤滑油壓力過高會增大軸承阻力、增大摩擦功，
使渦輪增壓器難以達到所需轉速，增壓器漏油傾向
加??；而油壓過低則無法形成穩定的油膜，導致增壓
埔
一， 吣皓鼉
一渦輪增壓器葡∥1吧乏衛K!!!囂翁贅
萬方數據
·96·
內燃機工程2010年第6期
器軸承磨損加劇。溫度對潤滑油黏度影響很大，從
而影響摩擦力的大小。此外，為了保證測量的準確
性與重復性，必須控制潤滑油壓力與溫度在一定的
范圍內，并保持穩定，且每次試驗保持一致。
(2)提高潤滑油壓力、溫度測量精度’，提高數據
采集與控制系統的自動化水平。采用了精度高于標
準要求的壓力溫度傳感器，保證潤滑油壓力、溫度測
量精度。開發了專用數據采集與處理程序，克服人
工讀數所產生的誤差，提高了測量精度。
(3)采用絕熱措施，減小傳熱損失。在被測試
渦輪增壓器渦輪與軸承體之間、軸承體與壓氣機之
間、潤滑油管路上等采取絕熱措施，如在軸承體與渦
輪、壓氣機之間放置隔熱板；在潤滑油管路上包裹隔
熱材料等，盡量減少外界對潤滑油的傳熱。
3．2測試過程與數據處理
3．2．1測試過程
開啟試驗臺，關閉自循環電動閥，各系統進入工
作狀態。當外氣源的壓力達到要求后，打開進氣電
動閥，壓縮空氣進入燃燒室，噴油點火燃燒后的燃?xì)?
從經過渦輪進氣管驅動渦輪做功，帶動壓氣機葉輪
工作。當渦輪增壓器達到要求的轉速并穩定以后，
啟動數據采集與處理程序，計算機記錄各傳感器的
初始數值；關閉電動閥，切斷外氣源與燃油供給，保
持潤滑油壓力溫度流量穩定，增壓器減速直到停止
運轉，計算機采集記錄整個過程的全部數據。
3．2．2試驗數據處理
數據采集與處理程序可對采集的試驗數據進行
計算分析處理。首先繪制轉速一時間曲線，該曲線擬
合為雙曲型曲線y=口z～，漸近線為．／7軸和y軸，曲
線在第一象限，如圖3所示。其次，根據轉速一時間
，|一
曲線得出增壓器轉子的轉速隨時間的變化率警，由
U‘
公式(2)可求出剩余功率N，，因為被測試渦輪增壓
器轉子的轉動慣量已知；最后，根據公式(20)即得到
渦輪增壓器在標準狀況下的機械損失功率。
艘
簿
h
埏
稚
幽
磐
辭
饔
時間
圖3增壓器轉速一時間曲線
3．3試驗及數據誤差分析
3．3．1試驗驗證
為了驗證本文的計算方法，對J60車用渦輪增
壓器進行了試驗。試驗裝置符合本文設計要求，試
驗時潤滑油壓力保持在o．3 MPa。采集了有關試驗
參數，分別采用瞬態工況法及新方法計算得出機械
損失功率與轉速的關系，如圖4所示。
乏
爵
罄
水
輯
餐
墨
轉速／(kr·rain。1)
圖4機械損失功率與轉速的關系
通過上述分析和圖4可知：瞬態工況法由于沒
有考慮氣動損失以及瞬態條件下的軸向力變化，導
致得出的機械損失功率偏大，采用新測量方法及試
驗裝置測得的機械損失功率提高lo％以上，且從低
速工況下約10％逐步增大至高速工況下約30％。
3．3．2理論誤差分析
本文的機械損失功率N為間接測量值，不能直
接測量，其誤差應為各實測幾何量誤差的函數。它
與直接測量參數T、p、G、7"／的關系為：
N=N(T，戶，G，，1) (23)
根據誤差傳遞理論，間接測量誤差為：
咖=√(器)2卉+(籌慚+(蝥)2琵+(籌％
(24)
式中，dT、crp、配、盯。分別為測量參數T、p、G、以的標準
偏差。
由此可見，渦輪增壓器機械損失功率的測量誤
差等于溫度、壓力、流量和轉速測量誤差與偏微分的
均方根值。
3．3．3試驗誤差分析
試驗誤差與測量方法、測量儀器精度、測量人員
及環境條件等有關。本試驗裝置按照國家相關標準
設計制造，保證了試驗測試數據的重復性，排除了試
驗臺的系統誤差；同時，測量方法規定實測數據須按
照標準環境狀態進行折合處理，排除了環境條件的
萬方數據
2010年第6期內燃機工程‘97。
影響；此外，試驗裝置應用計算機進行試驗數據采集
與處理，使得測量精度實際上取決于測量儀器儀表
的精度。本試驗裝置提高了潤滑油系統的測試傳感
器精度，從而保證了機械損失功率的測量精度。
4結論
(1)提出了一種新的渦輪增壓器機械損失功率
的分析測量方法，即在自由減速過程中，用瞬態工況
法測得渦輪增壓器轉子的剩余功率，用理論計算方
法得到渦輪增壓器氣動損失及壓氣機功耗，通過定
義摩擦損失系數和瞬態摩擦系數，充分考慮渦輪增
壓器的氣動損失與變工況條件。
(2)基于新的測量分析方法，改進設計了現有
的渦輪增壓器試驗測試系統。J60渦輪增壓器的試
驗結果表明，應用新方法及試驗裝置測量的機械損
失功率比瞬態工況法精度提高10％以上，實現了渦
輪增壓器機械損失功率的精確測量。
參考文獻：
111 Kiyoshi T．Hybrid ceramic ball beatings for tueboehargers[C]／／
SAE 2000-01—1339．2000．
[21黃若，葛新濱，馬朝臣．車用球軸承渦輪增壓器臨界轉速分析
[J]．車用發動機，2007(6)：72—76．
Huang R，Ge X B，Ma C C．Critical speed analysis on vehicle
turbocharger with ball beatings[J]．Vehicle Engine，2007(6)：
72—76．
[31李溪濱。蘇春明，程時和，等．渦輪增壓器自潤滑止推軸承材料
研究[J]．中南工業大學學報，1997．28(6)：560—563．
Li X B，Su C M。Cheng S H．Study on materials of self-lubricating
thrust bearing for turbocharger[J]．Journal Central
South University of Technology。1997，28(6)：560—563．
[4] 中華人民共和國汽車行業標準．Qc／T 591——1999汽車柴油機
渦輪增壓器試驗方法[S]．北京：國家機械工業局，1999．
[5]魏名山，馬朝臣，王延生．渦輪增壓器摩擦功率測量試驗臺：中國，
200510114348．4[P1．2006-03—22．
[6]王延生，黃佑生．車輛發動機廢氣渦輪增壓[M]．北京：國防工業
出版社，1984．
[7]洪漢池．車用渦輪增壓器轉子軸向力數值模擬與實驗研究[D]．
北京：北京理工大學，2006．
(編輯：姜文玲)
(上接第91頁)
[12]Ozaki J。lida N．Effect of degree of unmixedness on HCCI com—
bustion based on experiment and numerical analysis[C]／／SAE
2006-32-0046，2006．
[131 Kee RJ，Rupley F M，Meeks E，et a1．CHEMKIN—IIIl A for—
tran chemical kinetics package for the analysis of gasphase
chemical and plasma kinetics[R]．Sandia National Laborato—
ties。SAND96—8216。1996．
[141 Komninos N P，Hountalas D T，Kouremenos D A．Description
of in-cylinder combustion processes in HCCI engines using a
multi—zone modeI[C]／／SAE 2005—01-0171，2005．
[15]Chang J，G0ralp O，F(xiàn)ilipi z。et a1．New heat transfer correlation
for an HCCI engine derived from measurements of instan—
taneous surface heat ilux[C]／／SAE 2004一01—2996，2004．
[16]Jia M．Xie M．A chemical kinetics model of iso-octane oxida—
tion for HCCl engines[J]．Fuel。2006。85(17-18)：2593—2604．
[17]Amsden A A．KIVA一3V：A block—structured KIVA program
for engines with vertical or canted values[R]．Los Alamos Na—
tional Laboratory·LA’13313-MS·1997．
[18]Jia M。Xie M，Peng z．A comparative study of multi-zone tom—
bustion models for HCCI engines[C]／／SAE 2008-01-0064。
2008．
[19]SjOberg M，Dec J E．Babajimopoulos A，et a1．Comparing en·
hanced natural thermal stratification against retarded combus—
tion phasing for smoothing of HCCI heat release rates[c]／／
SAE2004—01—2994。2004．
[203 Dec J E，SjOberg M．A parametric study Of HCCI combustionthe
sources of emissions at Iow Ioads and the effects of GDI fuel
injection[C]／／SAE 2003—01—0752，2003．
[21]Eng J A．Characterization of pressure waves in HCCI combustion[
C]／／SAE 2002—01—2859，2002．
(編輯：姜文玲)

網友評論 more

機械安全論文最新內容

01-25
