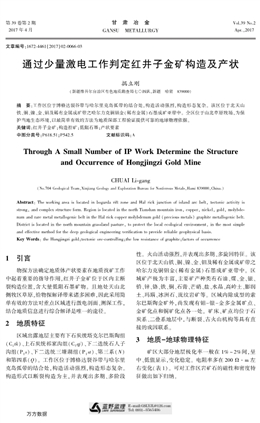

第３９ 卷第２ 期
２０１７ 年４ 月
甘　肅　冶　金
ＧＡＮＳＵ?。停牛裕粒蹋蹋眨遥牵?
Ｖｏｌ．３９ Ｎｏ．２
Ａｐｒ．，２０１７
文章編號：１６７２?４４６１（２０１７）０２?００６６?０３
通過少量激電工作判定紅井子金礦構造及產狀
揣立剛
（新疆維吾爾自治區有色地質勘查局七○四隊，新疆　哈密?。福常梗埃埃埃?
摘　要：工作區位于博格達裂谷帶與哈爾里克島弧帶的結合處，構造活動強烈，構造形態復雜。該區位于北天山
鐵、銅、鎳、金、鉬及稀有金屬成礦帶之哈爾力克銅鉬金（稀有金屬）石墨成礦亞帶中。全區位于山北草原牧場，為保
護當?shù)厣鷳B(tài)環境，以最簡單有效的方法為地質深部工程驗證提供可靠的地球物理依據。
關健詞：紅井子金礦；構造控礦；低阻石墨；產狀要素
中圖分類號：Ｐ６１８．５１；Ｐ５４２．５　　　　　　　文獻標識碼：Ａ
Ｔｈｒｏｕｇｈ Ａ Ｓｍａｌｌ Ｎｕｍｂｅｒ ｏｆ ＩＰ Ｗｏｒｋ Ｄｅｔｅｒｍｉｎｅ ｔｈｅ Ｓｔｒｕｃｔｕｒｅ
ａｎｄ Ｏｃｃｕｒｒｅｎｃｅ ｏｆ Ｈｏｎｇｊｉｎｇｚｉ Ｇｏｌｄ Ｍｉｎｅ
ＣＨＵＡＩ Ｌｉ?ｇａｎｇ
（Ｎｏ．７０４ Ｇｅｏｌｏｇｉｃａｌ Ｔｅａｍ，Ｘｉｎｊｉａｎｇ Ｇｅｏｌｏｇｙ ａｎｄ Ｅｘｐｌｏｒａｔｉｏｎ Ｂｕｒｅａｕ ｆｏｒ Ｎｏｎｆｅｒｒｏｕｓ Ｍｅｔａｌｓ，Ｈａｍｉ ８３９０００，Ｃｈｉｎａ．）
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｗｏｒｋｉｎｇ ａｒｅａ ｉｓ ｌｏｃａｔｅｄ ｉｎ ｂｏｇｕｒｄａ ｒｉｆｔ ｚｏｎｅ ａｎｄ Ｈａｌ ｒｉｃｋ ｊｕｎｃｔｉｏｎ ｏｆ ｉｓｌａｎｄ ａｒｃ ｂｅｌｔ， ｔｅｃｔｏｎｉｃ ａｃｔｉｖｉｔｙ ｉｓ
ｓｔｒｏｎｇ， ａｎｄ ｃｏｍｐｌｅｘ ｓｔｒｕｃｔｕｒｅ ｆｏｒｍ． Ｒｅｇｉｏｎ ｉｓ ｌｏｃａｔｅｄ ｉｎ ｔｈｅ ｎｏｒｔｈ Ｔｉａｎｓｈａｎ ｍｏｕｎｔａｉｎ ｉｒｏｎ， ｃｏｐｐｅｒ， ｎｉｃｋｅｌ， ｇｏｌｄ， ｍｏｌｙｂｄｅ?
ｎｕｍ ａｎｄ ｒａｒｅ ｍｅｔａｌ ｍｅｔａｌｌｏｇｅｎｉｃ ｂｅｌｔ ｉｎ ｔｈｅ Ｈａｌ ｒｉｃｋ ｃｏｐｐｅｒ ｍｏｌｙｂｄｅｎｕｍ ｇｏｌｄ （ｐｒｅｃｉｏｕｓ ｍｅｔａｌｓ） ｇｒａｐｈｉｔｅ ｍｅｔａｌｌｏｇｅｎｉｃ ｂｅｌｔ．
Ｄｉｓｔｒｉｃｔ ｉｓ ｌｏｃａｔｅｄ ｉｎ ｔｈｅ ｎｏｒｔｈ ｍｏｕｎｔａｉｎ ｇｒａｓｓｌａｎｄ ｐａｓｔｕｒｅ， ｔｏ ｐｒｏｔｅｃｔ ｔｈｅ ｌｏｃａｌ ｅｃｏｌｏｇｉｃａｌ ｅｎｖｉｒｏｎｍｅｎｔ， ｉｎ ｔｈｅ ｍｏｓｔ ｓｉｍｐｌｅ
ａｎｄ ｅｆｆｅｃｔｉｖｅ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｄｅｅｐ ｇｅｏｌｏｇｉｃａｌ ｅｎｇｉｎｅｅｒｉｎｇ ｖｅｒｉｆｉｃａｔｉｏｎ ｔｏ ｐｒｏｖｉｄｅ ｒｅｌｉａｂｌｅ ｇｅｏｐｈｙｓｉｃａｌ ｂａｓｉｓ．
Ｋｅｙ Ｗｏｒｄｓ： ｔｈｅ Ｈｏｎｇｊｉｎｇｚｉ ｇｏｌｄ；ｔｅｃｔｏｎｉｃ ｏｒｅ?ｃｏｎｔｒｏｌｌｉｎｇ；ｔｈｅ ｌｏｗ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｇｒａｐｈｉｔｅ；ｆａｃｔｏｒｓ ｏｆ ｏｃｃｕｒｒｅｎｃｅ
１　引言
物探方法確定地質體產狀要素在地質找礦工作
中起著重要的指導作用，紅井子金礦位于區內主斷
裂構造位置，含大量低阻石墨礦物。且地處天山北
側牧區草原，給物探解譯帶來諸多困難，因此采用簡
單有效的方法對重點區域進行激電剖面、測深工作，
結合地質信息進行綜合解譯是唯一的途徑。
２　地質特征
區域出露地層主要有下石炭統塔克爾巴斯陶組
（Ｃ１ｔｋ）、上石炭統祁家溝組（Ｃ３ｑｊ）、下二迭統石人子
溝組（Ｐ１ｓ）、下二迭統三塘湖組（Ｐ１ ｓｔ）、第三系（Ｎ）
和第四系（Ｑ）。工作區位于博格達裂谷帶與哈爾里
克島弧帶的結合處，構造活動強烈，構造形態復雜。
構造形式以斷裂構造為主，并表現出多期、多階段
性?；鹕交顒訌娏?，并表現出多期、多旋回特征。該
區位于北天山鐵、銅、鎳、金、鉬及稀有金屬成礦帶之
哈爾力克銅鉬金（稀有金屬）石墨成礦亞帶中。區
域礦產極為豐富，主要礦產種類有石油、煤、金、銀、
鉛、鋅、鉻、鐵、銅、石膏、芒硝、鹽、水晶、高嶺土、膨潤
土、瑪瑙、冰洲石、流紋巖礦等。區域內除成型的索
爾巴斯陶金礦外，尚發現有鉬－銀－金多金屬礦點、
金礦化點和銅礦化點各一處。礦床、礦點均位于石
炭系、二疊系地層中，與斷裂、古火山機構等具有直
接的成因聯系。
３　地質－地球物理特征
礦區大部分地層極化率一般在１％ ～２％間，呈
中、低值顯示，變化穩定。電阻率多在２００ Ω·ｍ 左
右變化（表１）?？蓪ぷ鲄^(qū)巖礦石的磁性和密度特
征做出如下歸納。
萬方數據
表１　標本參數統計結果表
序號巖性數量
極化率ηａ／ ％ 電阻率ρａ／ Ω·ｃｍ
最小值最大值常見值最小值最大值常見值
１ 安山玢巖３２ ０．６５３ ２．４８９ １．７８７ ８ ６６０ １６７
２ 流紋巖１５ ０．８３１ ３．０９３ １．３３４ ５９ １８５５ ５５１
３ 砂巖６ ０．７１３ ２．０９８ １．５２８ １７５ ５９７ ３１０
４ 石英脈７ ０．４８０ １．１６８ ０．８８８ ６２ ７４９ ２１９
　　本區電參數普遍為中低阻、低極化，極化率多低
于１．５％，電阻率多低于３００ Ω·ｍ。電阻率由高到
低依次為流紋巖、砂巖、石英脈、安山玢巖，極化率由
高到低依次為安山玢巖、砂巖、流紋巖、石英脈。由
表１ 可知，安山玢巖地表蝕變較強，明顯呈低阻－高
極化特征，極化率常見值為１．７８７％，電阻率常見值
為１６７ Ω·ｍ；砂巖為中阻－中等極化率；酸性巖脈
流紋巖蝕變較弱，明顯呈高阻低極化特征，電阻率常
見值為５５１ Ω·ｍ，極化率常見值為１．３３４％，石英脈
采集于“駱駝峰”北側探槽中Ｉ?Ｄ４ 號點處，位于安山
玢巖與流紋巖界線處，受構造作用影響導致地表參
數呈中阻－低極化。
４　剖面異常解釋與推斷
根據地質工作成果，分別于工區南西（Ｐ?１、Ｐ?２、
Ｐ?３）、中部（Ｐ?４、Ｐ?５、Ｐ?６）、主東部（Ｐ?７、Ｐ?８）布設
了激電綜合剖面工作，并根據剖面工作所獲成果結
合已有地質工作成果，選擇了已有槽探工程揭露位
置進行激電測深工作（圖１）。極化率異常不明顯，
電阻率異常成果與地表出露地層和已知構造界線等
地質成果較為吻合。如圖所示，以２００ Ω·ｍ 為高
低阻界線，異?？傮w呈北（西）低，南（東）高。圖中
紅色虛線為推測構造斷裂位置或主地層界線，Ｐ?４
至Ｐ?６ 線推測構造線彎折部位與已有地質成果相吻
合，為地質施工重點部位， 激電測深點主要布設于
該位置（圖中藍色文字及圈點標示）。Ｐ?８ 線電阻率
呈無規律波動，受構造作用及地表、地下水影響，各
線極化率均呈無規律波動，無明顯異常顯示。
４．１?。?４、Ｐ?５、Ｐ?６ 剖面線
于工區中部蝕變帶位置布置Ｐ?４、Ｐ?５、Ｐ?６ 線
（圖２），１５７ °方位。極化率剖面曲線波動變化較
大，但總體在１％～２％之間呈鋸齒狀波動，電阻率兩
側高中部低，多在２００ Ω·ｍ 以下，變化穩定。沿走
向Ｐ?４、Ｐ?５ 線３５?４２ 號點之間出現１．５％以上極化率
相對高值異常，Ｐ?４ 線３８ 號點異常極值為２．５１７％，
Ｐ?４ 線３７ 號點異常極值為２．２７４％。對應低阻異常，
異常極小值：Ｐ?４ 線３８ 號點為９２ Ω·ｍ，Ｐ?４ 線３６
號點７３ Ω·ｍ，地表巖性為安山玢巖與南側砂巖接
觸帶（強蝕變區段）。Ｐ?６ 線１７ 號點以北高極化位
圖１　電阻率剖面平面圖
置對應地表巖性為砂巖，３７?５０ 號點相對高阻區對
應地表巖性以流紋巖為主，極化率未見明顯異常。
圖２　Ｐ?４、５、６ 線激電剖面曲線
４．２?、颉ⅱ?、Ⅳ、Ⅴ線激電測深工作
Ⅱ、Ⅲ、Ⅳ、Ⅴ線四條斷面位于Ｐ?４ 線３０?４５ 號
點之間東西兩側，方位１５０°。該處異常邊界嚴格受
蝕變安山玢巖脈及推測構造線控制，處于蝕變帶內。
極化率均無明顯異常顯示，且受蝕變帶及地下水影
響，等值線形態變化無規律，僅用于電阻率異常解釋
過程中對應參考。各線電阻率斷面圖推測構造或地
層產狀一致，均向南陡傾，圖３、圖４ 中用紅色虛線
表示，異常等值線形態變化能夠大致反映深部地質
第２ 期　 　 　 　 　 　 　 　 　 　 揣立剛：通過少量激電工作判定紅井子金礦構造及產狀　 　 　 ６７
萬方數據
體電性變化情況，只能提供間接找礦依據。電阻率
斷面圖顯示，各線總體由地表向深部電阻率逐漸增
大，明顯為“Ｇ”型二層異常曲線，按照“低阻中找相
對高阻，高阻中找相對低阻”的分析原則，對推測構
造轉折端位置進行分類整理解釋如下。
４．２．１?、颉ⅱ缶€
兩斷面極化率強弱及等值線形態基本一致，多
在１．５％～２％之間，以１．５％圈定異常地質體范圍，則
異常南高北低，深部向南逐漸膨大，實測高值均分布
于斷面南邊界，峰值１．８２％；地表由南至北依次出露
砂巖、蝕變帶夾安山玢巖、第四系，電阻率異常由南
向北深部呈階梯狀延深。以１８０ Ω·ｍ 等值線為
界，Ⅱ線電阻率異常突出，高阻由南端點深部延至
Ｄ５ 號點，向下、向南未閉合，對應巖性為砂巖，１６０～
１８０ Ω·ｍ 中阻異常主要分布于Ｄ８ 點以北２００ ｍ
深度以下，１６０ Ω·ｍ 等值線呈臺階狀，對應位置為
砂巖及北測接觸帶，２００ ｍ 以上至地表以蝕變安山
玢巖為主。Ⅲ線電阻率斷面于Ｄ８、Ｄ９ 點之間出現
規律的漏斗狀異常相對低值，切斷中高阻異常。
如圖３ 所示，根據綜合異常特征結合地表地質
特征，推測次級構造（斷層）位置及大致形態，以紅
色虛線表示。均于近地表１００ ｍ 以上向南相對緩傾
（７０°～８０°），向深部傾角變陡，在８０°以上。
圖３?、?、Ⅲ線激電測深斷面示意圖
４．２．２?、簟ⅱ蹙€
由圖４ 可知，兩斷面電阻率強弱及等值線形態
基本一致，均呈兩側高、異常部位相對較低之“漏
斗”狀，多在５０～２００ Ω·ｍ 之間，以１２０ Ω·ｍ 等值
線圈定異常地質蝕變帶位置低阻漏斗極小值連線
（圖中以紅色虛線表示）向南陡傾。Ⅳ線Ｄ９ 測深曲
線呈高－低－高之“Ｈ”型，７０～２５０ ｍ 之間為地表相
對高阻尖峰異常與低阻異常的過渡區間，１２０ Ω·ｍ
高低阻界線亦１５０ ｍ 深度為高低阻連接線分界處，
推測該深度為安山玢巖脈底部界線。極化異常值在
１．２％～１．８％之間，幅值變化不大。Ⅳ線極化率總體
較高，在１．５％以上，北高南低，蝕變帶位置對應為
１．５％～１．６％之間，極大值出現在Ｄ３ 號點約３００ ｍ
深度，異常值１．８５％，對應為安山玢巖北翼蝕變帶；
Ⅴ線極化率形態與電阻率異常形態吻合一致，表現
為低阻－低極化率，推測為蝕變帶及地下水位較淺
引起，深部地質體電性無明顯異常顯示。
圖４?、簟ⅱ蹙€激電測深斷面示意圖（下轉第１０４ 頁）
６８ 　 　 　 　 　 　 　 　 　 甘　 肅　 冶　 金　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 第３９ 卷
萬方數據
逆變器，使交流輸出不會有中斷現象，達到保護輸出
負載的作用。
備用電源時：當逆變器發生異常時，像溫度過
高、短路現象、輸出電壓異常或負載超載等情形，而
超過逆變器所承受的范圍內，逆變器將會自動切斷
以防止損壞。若此時市電仍然正常，靜態開關將電
源供應轉為由備用電源輸出給負載使用。
３　系統功能
不同的廠家的上位機監控后臺采用的軟件各不
相同，但是實現功能基本大同小異，都能通過軟件進
行下端設備的配置、數據庫變量配置、界面設計等，
完成了在上位機軟件監控及電力監控的功能。
一次圖顯示：監控系統軟件通過測控裝置采集
所監控的設備數據，并上傳至監控服務器，并在系統
一次圖顯示出來。主要顯示的量有：各進線、出線的
三相電流、三相電壓。母線電壓、有功功率、無功功
率、功率因數，有功電量等電參數實時刷新顯示，以
及能直觀的反映出每條線路開關柜斷路器、刀閘等
的運行狀況。
用戶管理：監控系統軟件要實現對不同級別的
用戶賦予不同權限，從而保證系統在運行過程中的
安全性和可靠性。如對某進線或者出線回路進行
分／ 合閘操作，需要操作員級用戶輸入操作口令外，
還需要監護人或工程師及用戶輸入確認口令后方可
完成該操作。
報表管理：系統可根據用戶需求設計符合其需
要的報表格式，并且能自動統計。可自動生成各種
類型的實時運行報表、歷史報表、事件故障及告警記
錄報表、操作記錄報表等，可以查詢和打印系統記錄
的所有數據值，自動生成采集數據的時、日、月、年度
報表。并且還可以根據用戶需求量身定制滿足不同
要求的報表輸出功能。
事件記錄和故障報警：系統能對所有用戶操作、
開關變位、參量越限及用戶實際需求的告警的事件
均具有詳細的記錄功能，包括事件發生的時間位置，
當前值班人員事件是否確認等信息，對開關變位、告
警、越限具有聲音報警功能，同時自動對運行設備發
送控制指令或提示值班人員迅速排除故障。
４　結語
介紹了電站監控系統在光伏運維中的應用，分
析了網絡拓撲圖的選型，以及智能監控系統的功能
和性能指標。在電力系統中，配置智能監控系統，可
以方便和實時的監控各配電系統的運行狀態，對現
場的發電設備進行統一管理，免去運維人員到現場
記錄的繁瑣工作，系統對各種發電設備的歷史運行
數據和狀態進行管理分析，便于維護人員明確設備
狀況，制定詳細的設備維護計劃，減少工作人員，提
高效率，快速定位問題、快速閉環、提升發電量。
參考文獻：
［１］　華為技術有限公司Ｆｕｓｉｏｎｓｏｌａｒ 管理系統整體方案技術
培訓文檔［Ｍ］．２０１５．
［２］　任致程，周　中． 電力電測數字儀表原理與應用指南
［Ｍ］．北京：中國電力出版社，２００７．４．
收稿日期：２０１７?０３?１０
作者簡介：侯富兄（ １９７９?），２００２ 畢業于黃河水利職業技術學院工業
電氣自動化專業。主要從事水電站、光伏電站機電安裝電氣監理
工作。
（上接第６８ 頁）
　　由電參數統計結果、已施工鉆孔情況及異常斷
面形態，推測本處極化率異常由蝕變帶及上盤與砂
巖接觸帶引起；電阻率異常圖中，切斷中高阻異常的
相對低阻異常為安山玢巖兩翼蝕變帶所引起。各測
線推測構造線或地層界線北側２００ ｍ 以下深部，存
在一相對中高阻異常，自南西向北東有膨大趨勢，推
測為南端地表砂巖延至深部，或存在隱伏的中－酸
性巖脈。
５　結語
本區電性特征為中低阻－低極化率，通過激電
剖面工作，可大致推測出主構造的平面展布情況，激
電測深能夠細致剖析電性體深部形態及地層（構
造）產狀要素。物性參數測量結果表明，本次工作
剖面位置極化率差異不甚明顯，通過電阻率統計成
果可清楚區分區內主要巖性。結合已有地質成果，
初步判定了異常電性體的空間展布形態及走向、傾
向、傾角等產狀要素，為后續地質工作提供了可靠、
有利的地球物理依據。
參考文獻：
［１］　陳建飛．新疆巴里坤縣紅井子金礦預查報告［Ｒ］．
２０１３．１２．
［２］　邱家驤．巖漿巖巖石學［Ｍ］．北京：地質出版社，１９８５：
１０８．
［３］　李金銘．地電場與電法勘探［Ｍ］．北京：地質出版社，
２００５：１５１．
收稿日期：２０１５?１０?２０
