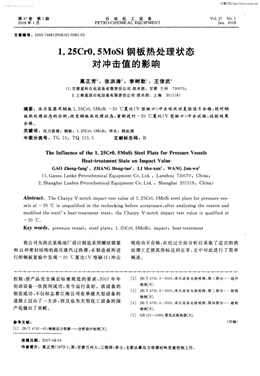

第37卷第1期
2008年1月
石油化工設備
PETRO-CHEMICAL EQUIPMENT
Vo1．37 No．1
Jan． 2008
文章編號t 1000—7466(2008)01—0061—03
1．25Cr0．5MoSi鋼板熱處理狀態
對沖擊值的影響
高正芳 ，張洪濤 ，李樹勛 ，王俊武。
(1．甘肅藍科石化設備有限責任公司技術部，甘肅蘭州 730070；
2．上海藍濱石化設備有限責任公司技術部，上海 201518)
摘要：壓力容器用鋼板1．25Cr0．5MoSi一20。C夏比(V 型缺口)沖擊吸收功復驗值不合格，經對鋼
板熱處理狀態的分析，改變鋼板熱處理狀態，重新進行一2O℃夏比(V型缺口)沖擊試驗，試驗結果
合格。
關鍵詞：壓力容器；鋼板；1．25Cr0．5MoSi；沖擊；熱處理
中圖分類號：TG 15；TQ 115．5 文獻標志碼：B
The Influence of the 1．25Cr0．5M oSi Steel Plate for Pressure Vessels
Heat—treatm ent State on Impact Value
GAO Zheng-fang ，ZHANG Hong-tao ，LI Shu-xun ，W ANG Jun-WU
(1．Gansu Lanke Petrochemical Equipment Co．Ltd．，Lanzhou 730070，China；
2．Shanghai Lanbin Petrochemical Equipment Co．Ltd．，Shanghai 201518，China)
Abstract：The Charpy V—notch impact test value of 1．25Cr0．5MoSi steel plate for pressure yes—
sels at一20℃ is unqualified in the rechecking before acceptance，after analyzing the reason and
modified the steel’S heat—treatment state，the Charpy V-notch impact test value is qualified at
一2O℃ ．
Key words：pressure vessel；steel plate；1．25Cr0．5M oSi；impact；heat—treatment
我公司為西北某煉油廠設計制造采用螺紋鎖緊
和Q環密封結構的高壓蒸汽過熱器，在制造前所進
行的鋼板復驗中發現一2O℃夏比(V型缺日)沖擊
吸收功不合格，在經過全面分析后采取了適宜的熱
處理工藝使其指標達到正常，文中對此進行了簡單
闡述。
控制，使產品完全滿足標準規范的要求，2007年年
初該設備一次投用成功，至今運行良好。該設備的
制造成功，不僅標志著江南公司在承接大型設備的
道路上邁出了一大步，而且也為大型化工設備的國
產化做出了貢獻。
參考文獻：
[1] JB／T 4732—95，鋼制壓力容器—— 分析設計標準Is]
[2] JB／T 4730．3—2OO5，承壓設備無損檢測，第三部分一一超聲
檢測[s]．
[3] JB／T 4730．2—2OO5，承壓設備無損檢測，第二部分一一射線
檢測Es]．
[4] JB／T 4730．4—2OO5，承壓設備無損檢測，第四部分—— 磁粉
檢測Es3．
[5] GB 151—1999，管殼式換熱器Es]．
(許編)
收稿日期：2007 08—04
作者簡介；高正芳(1972一)。男，甘肅蘭州人。工程師，學士。主要從事壓力容器材料質量控制工作。
維普資訊 http://www.cqvip.com
學兔兔 www.xuetutu.com
· 62 · 石油化工設備 2008年第37卷
1 高壓蒸汽過熱器簡介
主要技術參數：管程介質為合成氣，設計壓力
24．5 MPa，設計溫度450。C，操作溫度392～373℃，
操作壓力為19．7 MPa，水壓試驗壓力為34．74 MPa
殼程介質為中壓蒸汽，設計壓力為4．7 MPa，設計溫
度410。C，操作溫度254~360。C，操作壓力4．1 MPa，
水壓試驗壓力5．92 MPa。設備體積6．14 n13，傳熱面
積146 m ，焊接接頭系數1．0，設備質量39 890 kg，系
三類容器，主要材質1．25Cr0．5MoSi鋼板由日本神戶
制鋼進口。
2 鋼板復驗
投料前按照文獻[1]第25條規定以及《蒸汽過
熱器技術條件》的有關要求，對1．25Cr0．5MoSi鋼
板進行了理化性能復驗。檢驗結果為材料的化學成
分、力學性能、硬度、晶粒度及夾雜物等均符合技術
條件要求，但一20℃夏比(V型缺口)沖擊吸收功不
合格。其中化學成分的復驗結果見表1，一2O。C夏
比沖擊試驗結果見表2。
表l 化學成分的復驗結果(質量分數)
3 原因分析乜] 此
， 譽 等 件的要求，因
影響鋼材低溫韌性的因素很多，有晶體結構、晶 3．2 熱處理狀態的影響
粒尺寸、冶煉的脫氧方法、熱處理狀態、鋼板厚度、鋼 熱處理對鋼的低應力脆斷有很大影響。同一種
材純度及合金元素等，其中以熱處理狀態和合金元 鋼，不同的熱處理狀態有不同的沖擊韌性。調質組
素的影響尤為顯著。為此需要針對1．25Cr0．5MoSi 織韌性最高，正火次之，熱軋或退火的最差。調質處
熱處理狀態和合金元素化學成分對其低溫韌性進行 理是獲得鐵素體和粒狀碳化物組織的常用方法，可
分析。 以明顯改善鋼材的低溫韌性。正火尤其是加速冷卻
3．1 合金元素的影響 的正火是針對低溫鋼采用最多的熱處理方法。正火
1．25Cr0．5MoSi鋼中除含C、Mn、Si、S、P主要 空冷在大多數情況下無法保證其冷卻速度大于臨界
元素外，還有Cr、Mo、Ni、Cu等合金元素。碳元素 冷卻速度，因此采用加速冷卻措施(水冷)來保證正
強烈地影響鋼的低溫韌性，隨著碳質量分數的增加， 火后獲得細小組織，這將大幅提高鋼的低溫韌性。
鋼的冷脆轉變溫度急劇上升，有些低溫鋼中碳質量 1．25Cr0。5MoSi鋼板在有關技術要求中是以
分數不得超過0．2 ，甚至更低。Cr、Ni、Mn的加入 正火+回火的狀態供貨的，但金相檢驗結果其組織
不僅提高了1．25Cr0．5MoSi鋼的強度，也改善了脆 為鐵素體+珠光體組織，見圖1。由此可以看出，此
性性能，降低脆性轉變溫度。Mo有明顯的固溶強 進口鋼板一20。C夏比(V型缺口)沖擊吸收功不合
化作用，抑制鋼的回火脆性，降低脆性轉變溫度。si 格的原因是其熱處理狀態不當。
用_'妻簍曼空 方 4采取措施及結果
，但隨著其質量分數的增加，將較劇烈地降低鋼的 。?? 一? 一‘
塑性和韌性。由于S、P、Cu等雜質元素的質量分數4．1 正火+回火熱處理工藝
很低，對脆性轉變溫度的影響不大。 對此不合格鋼板重新進行正火+回火的熱處理
維普資訊 http://www.cqvip.com
學兔兔 www.xuetutu.com
第1期 高正芳，等：1．25Cr0．5MoSi鋼板熱處理狀態對沖擊值的影響
圖1 1．25Cr0．5MoSi鋼板供貨狀態的金相組織(500X)
以改善其金相組織，之后進行～20℃夏比(V型缺
925
690
≤850
≤ 400
口)沖擊試驗和金相檢驗。正火+回火的熱處理工
藝為925。C X 2 h(水加速冷卻)+ 690。C X 2 h，
見圖2。
正火熱處理說明：① 升溫時沿工件全長溫差應
小于50℃。② 保溫時溫差不大于28。C(+14。C，
一14。C)。③工件進爐時爐內溫度不得高于850。C。
④ 出爐后立即在流動的水中加速冷卻至室溫。
回火熱處理說明：① 升溫時沿工件全長溫差應
小于50℃。②保溫時溫差不大于28。C(+14℃，
一14℃)。③ 工件進爐時爐內溫度不得高于400。C。
④ 出爐后自然空冷至室溫。
回火
＼
蠹
髫
武J
入爐
入爐 、
l _
時間／h
圖2 正火+回火熱處理工藝示圖
4．2 模擬焊后熱處理
從重新正火+回火熱處理后的鋼板上截取2副
縱向試板進行模擬焊后熱處理。模擬焊后熱處理分
為可能達到的最大程度焊后熱處理(Max．PwHT)和
最小程度焊后熱處理(Min．PwHT)兩種情況，根據
《蒸汽過熱器技術條件》中的規定，其熱處理工藝制定
為Max．PWHT：(690-+-14)。C X 22 h；Min．PWHT：
(690-+-14)℃ X2 h。
4．3 熱處理后沖擊試驗
從最大程度的焊后熱處理和最小程度的焊后熱
處理的試板上各取1組沖擊功試樣，其軸線垂直于
鋼板軋制表面，按照GB／T 229—94《金屬夏比缺口
沖擊試驗方法》進行沖擊試驗，結果見表2。．．
表2 熱處理后一2O℃ 沖擊試驗結果
熱處理狀態 復驗值／J
N+ T+ M aX．PW HT
N+T+ Min．PW HT
4．4 熱處理后金相組織
從重新正火+回火熱處理后的鋼板上截取金相
試樣進行金相檢驗，其金相照片見圖3 從圖3可
以看出，1．25Cr0．5MoSi鋼板重新熱處理后金相組
織為貝氏體，低溫沖擊性能有了很大的改善，符合
《蒸汽過熱器技術條件》的要求。
圖3 1．25Cr0．5MoSi鋼板經正火十
回火熱處理后的金相組織(500×)
5 結語
經重新熱處理的1．25Cr0．5MoSi鋼板低溫沖
擊性能達到了有關技術要求，并順利地使用到蒸汽
過熱器產品中。
參考文獻：
[1] 國家質量技術監督局．壓力容器安全技術監察規程[M]．北京：
中國勞動社會保障出版社，1999．
[2] 強天鵬．壓力容器質量檢驗[M]．北京：中國鍋爐壓力容器檢驗
協會，2003．
