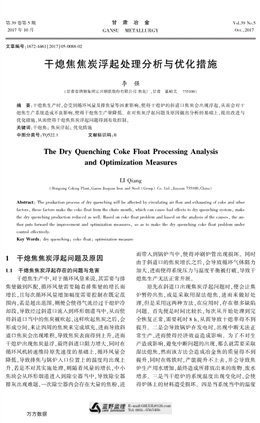

第３９ 卷第５ 期
２０１７ 年１０ 月
甘　肅　冶　金
ＧＡＮＳＵ?。停牛裕粒蹋蹋眨遥牵?
Ｖｏｌ．３９ Ｎｏ．５
Ｏｃｔ．，２０１７
文章編號：１６７２?４４６１（２０１７）０５?００８８?０２
干熄焦焦炭浮起處理分析與優化措施
李　強
（甘肅省酒鋼集團宏興鋼鐵股份有限公司焦化廠，甘肅　嘉峪關　７３５１００）
摘　要：干熄焦生產時，會受到循環風量及排焦量等因素影響，使得干熄爐的斜道口焦炭會出現浮起，從而會對干
熄焦生產系統造成不良影響，使得干熄焦生產量降低。在對焦炭浮起問題及原因做出分析的基礎上，提出改進與
優化措施，從而使得干熄焦焦炭浮起問題得到有效控制。
關鍵詞：干熄焦； 焦炭浮起； 優化措施
中圖分類號：ＴＱ５２２．１ 　　　　　　文獻標識碼：Ｂ
Ｔｈｅ Ｄｒｙ Ｑｕｅｎｃｈｉｎｇ Ｃｏｋｅ Ｆｌｏａｔ Ｐｒｏｃｅｓｓｉｎｇ Ａｎａｌｙｓｉｓ
ａｎｄ Ｏｐｔｉｍｉｚａｔｉｏｎ Ｍｅａｓｕｒｅｓ
ＬＩ Ｑｉａｎｇ
（Ｈｏｎｇｘｉｎｇ Ｃｏｋｉｎｇ Ｐｌａｎｔ，Ｇａｎｓｕ Ｊｉｕｑｕａｎ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ （Ｇｒｏｕｐ） Ｃｏ． Ｌｔｄ．，Ｊｉａｙｕａｎ ７３５１００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆ ｄｒｙ ｑｕｅｎｃｈｉｎｇ ｗｉｌｌ ｂｅ ａｆｆｅｃｔｅｄ ｂｙ ｃｉｒｃｕｌａｔｉｎｇ ａｉｒ ｆｌｏｗ ａｎｄ ｅｘｈａｕｓｔｉｎｇ ｏｆ ｃｏｋｅ ａｎｄ ｏｔｈｅｒ
ｆａｃｔｏｒｓ， ｔｈｅｓｅ ｆａｃｔｏｒｓ ｍａｋｅ ｔｈｅ ｃｏｋｅ ｆｌｏａｔ ｆｒｏｍ ｔｈｅ ｃｈｕｔｅ ｍｏｕｔｈ， ｗｈｉｃｈ ｃａｎ ｃａｕｓｅ ｂａｄ ｅｆｆｅｃｔｓ ｔｏ ｄｒｙ ｑｕｅｎｃｈｉｎｇ ｓｙｓｔｅｍ， ｍａｋｅ
ｔｈｅ ｄｒｙ ｑｕｅｎｃｈｉｎｇ ｐｒｏｄｕｃｔｉｏｎ ｒｅｄｕｃｅｄ ａｓ ｗｅｌｌ． Ｂａｓｅｄ ｏｎ ｃｏｋｅ ｆｌｏａｔ ｐｒｏｂｌｅｍ ａｎｄ ｂａｓｅｄ ｏｎ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｃａｕｓｅｓ， ｔｈｅ ａｕ?
ｔｈｏｒ ｐｕｔｓ ｆｏｒｗａｒｄ ｔｈｅ ｉｍｐｒｏｖｅｍｅｎｔ ａｎｄ ｏｐｔｉｍｉｚａｔｉｏｎ ｍｅａｓｕｒｅｓ， ｓｏ ａｓ ｔｏ ｍａｋｅ ｔｈｅ ｄｒｙ ｑｕｅｎｃｈｉｎｇ ｃｏｋｅ ｆｌｏａｔ ｐｒｏｂｌｅｍ ｕｎｄｅｒ
ｃｏｎｔｒｏｌ ｅｆｆｅｃｔｉｖｅｌｙ．
Ｋｅｙ Ｗｏｒｄｓ： ｄｒｙ ｑｕｅｎｃｈｉｎｇ； ｃｏｋｅ ｆｌｏａｔ； ｏｐｔｉｍｉｚａｔｉｏｎ ｍｅａｓｕｒｅ
１　干熄焦焦炭浮起問題及原因
１．１　干熄焦焦炭浮起存在的問題與危害
　　干熄焦生產中，對于循環風量來說，其需要與排
焦量做到匹配，循環風量需要隨著排焦量的增長而
增長，且每次循環風量增加幅度需要控制在既定范
圍內，若是超出范圍，則便會使得氣流經過干熄爐冷
卻段，導致經過斜道口流入到環形煙道當中，從而使
得斜道口當中的焦炭被吹起，這樣吹起焦炭之后，會
形成空間，來讓四周的焦炭來完成填充，進而導致斜
道口焦炭會出現堆積，導致焦炭表面得到上升，進而
干熄爐出現焦炭懸浮，最終斜道口阻力增大，同時在
循環風機轉速維持原先速度的基礎上，循環風量會
降低，導致排焦與鍋爐入口位置上的溫度均出現上
升，若是不對其實施處理，則隨著風量的增長，中小
焦塊會從環形煙道進入到除塵器當中，導致除塵器
排灰出現難題，一次除塵器內會存在大量的焦粉，進
而帶入到鍋爐當中，使得沖刷爐管出現損壞。同時
由于斜道口的焦炭增長之后，會導致循環氣體阻力
加大，進而使得系統壓力與溫度平衡被打破，導致干
熄焦生產無法正常開展。
　　原先在斜道口出現焦炭浮起問題時，便會讓焦
爐暫停出焦，或是采取用濕法熄焦，進而來做好處
理，但是采用這兩種方法，在應用時，存在很多缺陷
問題。首先便是時間比較長，每次從開始處理到完
全恢復正常，需要耗時８ ｈ，從而導致干熄率得不到
提升。二是會導致鍋爐在發電時，出現中斷無法正
常生產，進而使得經濟效益造成影響。為了不對生
產造成影響，避免中斷問題的出現，那么就需要采取
濕法熄焦，然而該方法會造成冶金焦的質量得不到
提升，同時在煉鐵時，產能提升不上去，并會導致焦
爐生產用水增加，最終造成所排放出來的廢物、廢水
增多。三是當干熄爐的系統溫度出現變化時，會使
得爐體上的材料遭受損壞。四是當系統當中的溫度
萬方數據
與壓力等參數出現不平衡時，會造成事故問題的
出現。
１．２　干熄焦焦炭浮起原因
　　對于干熄焦焦炭浮起來說，存在的原因可能是
多種多樣的，比如，上文所述，對于斜道口焦炭來說，
其主要因素是干熄爐斜道區當中的焦炭層壓力出現
損失，進而使得焦層上下會出現壓力差，當壓力差超
出焦堆重力的時候，那么便會造成焦炭降低，從而導
致更大程度壓力差的存在，從而造成焦炭浮起問題
出現。從理論上來看，對壓力差造成影響的關鍵在
于循環氣體流速、干熄爐結構與焦炭質量等方面的
影響。一般根據既往經驗，存在焦炭浮起的原因包
含這樣六點。一是，對于干熄爐來說，其風量調節板
沒有做到科學、合理布置，造成風速不夠均勻。二
是，由于干熄爐的斜道砌筑存在不合理情況，從而造
成斜道口焦炭層阻力較大。三是，干熄爐在下料時
候，存在偏析，進而造成斜道壓差加大。四是，對于
循環風量來說，因為控制不穩，進而存在波動問題。
五是由于循環風量與排焦量存在不匹配問題，導致
風量偏大或是排焦量偏小。六是焦炭的質量出現了
變化。
２　干熄焦焦炭浮起問題改進措施
在檢修之前，可以把干熄爐當中的料位控制在
斜道口的２～２．５ ｍ 位置上，在檢修開始時，便可以
使排焦量得到增加，并促使循環風量得到降低，具體
可從８５ ０００ ｍ３ ／ ｈ 降低到４０ ０００ ｍ３ ／ ｈ，另外，還可以
使排焦量得到進一步排焦，并把排焦溫度控制在
２３０ ℃以內，從而使得料位能夠得到進一步下降，使
其處于斜道口上方的３００～５００ ｍｍ 位置上，對于焦
炭來說，其會受到摩擦力與自身重力，從而使得焦炭
浮起的問題得到進一步改善。對于改進之后的處理
措施，可以體現出四大優勢。一是經濟效益得到明
顯提升。原先在對焦炭浮起問題進行處理時，都需
要８ ｈ 上下，但是根據每小時發電９ ０００ ｋＷｈ，工業
用電每度０．７６１ 元／ ｋＷ 計算，以去年處理６ 次焦炭
浮起計算，每年節省經濟效益＝６×５．５×９ ０００×０．７６１
＝２２６ ０１７ 元／ 年。其中還不包括焦炭濕熄后，引起
的煉鐵產能減少和焦比增加帶來的延伸經濟損失；
二是，充分利用焦?fàn)t檢修空隙，處理時間較短。采用
該方法后，一般情況下處理焦炭浮起１．５ ｈ 左右，大
大節省了處理時間；三是，在處理焦炭浮起過程中，
干熄爐爐溫沒有發生溫度聚變，不會對干熄爐爐體
耐材的損壞；四是，對于這種措施來說，較為安全，同
時操作比較簡單，不會使得斜道口調節磚分布遭受
影響。
３　干熄焦焦炭浮起改進措施的鞏固
對策
　　對上述問題處理措施進行應用時，我們又做出
了一些改進，具體包含三點。首先，在對干熄焦焦炭
浮起問題進行處理時，我們可以知曉，對于７５ ｔ／ ｈ
干熄焦來說，當一次循環風量較大時，便會造成焦炭
浮起問題出現，在實際工作經驗中可以得出，７５ ｔ 干
熄焦氣料比控制在≤１ １５０ ｍ３ ／ ｔ，則取得效果較好。
其次，對于一次循環風量實施操作時，若是把循環風
機變頻器當中的調節模數從１％調節到０．１％，那么
便會使得風量出現增加，進而避免焦炭出現浮起。
最后，可以將焦?fàn)t的操作時間從原先的７ ｈ 檢修２
ｈ，變?yōu)椋常?ｈ 檢修１ ｈ。連續穩定排焦使循環風量
波動頻率相對減少，避免風量劇增劇減形成焦炭浮
起。根據對指標的對比，能夠發現，每個指標相對于
以往來說，都出現了良好的改善。同時，該方法在應
用之后，可以對生產上面臨的難題做到安全、可靠、
便利的解決，從而使得干熄焦整體工藝得到有效進
步，使得干熄爐作業效率得到有效提升，并促使焦炭
質量、鍋爐發電有了進一步的提高，同時也使得干熄
爐的使用年限得到增長。
４　結語
　　在干熄焦焦炭浮起問題處理上，需要使循環風
量與排焦量得到匹配，同時系統當中的料位也需要
做到動態平衡，滿足波動的區間，從而避免干熄焦斜
道口出現焦炭浮起等問題。同時，裝入量及排出量
也應當維持平衡狀態，只有排焦量保持穩定，方可使
整個系統得到平衡，而系統的穩定，則又會促使干熄
焦得到穩定生產，從而促使經濟效益得到不斷提升。
參考文獻：
［１］　呂雄兵．二、五干熄焦輸灰系統的優化［Ｊ］． 柳鋼科技，
２０１６（２）．
［２］　王　秀．干熄焦控制系統功能的改進與完善［Ｊ］． 數字
技術與應用，２０１３（９）．
［３］　孫連集，李子錚，郭長風．干熄焦提升機安裝方式的優
化［Ｊ］． 燃料與化工，２０１３（４）．
收稿日期：２０１７?０５?１０
作者簡介：李　強（１９８７?），助工。
