風管系統安裝后嚴密性測試記錄

		點擊數：	更新時間： 2025年07月11日
下載地址：點擊這里	文件大?。?499.59 KB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?99.59 KB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：通風空調系統總風量測試記錄

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

175

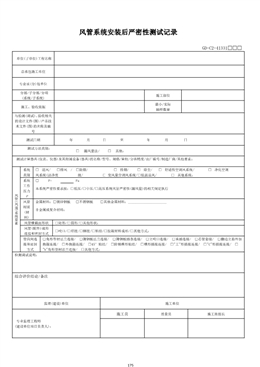

風管系統安裝后嚴密性測試記錄
GD-C2-41331□□□
單位(子單位)工程名稱
總承包施工單位
專業承(分)包單位
分部/子分部/分項
(系統/子系統)
施工部位
施工、驗收依據
最小/實際
抽樣數量
與檢測(調試)、驗收相關
的設計文件(圖)/產品技
術文件(圖)的名稱及編
號
測試日期年月日至年月日
測試方法類別：
□ 漏風量法/ □ 其他：
測試計量器具(儀表、儀器)及其附屬設備(器具)的名稱/型號、規格/量程/分辨精度/出廠編號/制造廠商/其他要素：
風管(風道)系統要素
系統
類別
□ 送風/ □排風/ □防煙/ □ 排煙/ □ 除塵/ □ 舒適性空調風系統/ □ 凈化空調
風系統(潔凈度級/ □ 變風量空調風系統/□低溫送風/ □ 其他系統：
系統
工作
壓力
P
□ P= Pa
本系統嚴密性要求按：□低壓/□中壓/□高壓系統風管嚴密性(漏風量)的相關規定執行
風管
材質
(材
料)
金屬材料：□鍍鋅鋼板□不銹鋼板□其他金屬材料：______________________
非金屬或復合材料：
風管橫截面形狀□矩形/□圓形/□其他形狀：
風管(配件)成形
連接和密封方式
□咬口/□焊接/□鉚接/□粘結/□膠凝材料成形/□其他方式： _____________________________
管段間連
接和密封
方式
□角形型材法蘭連接/ □簿鋼板法蘭連接/ □簿鋼板插條連接/ □立咬口連接/ □承插連接/ □芯管套接/ □翻邊立筋外加
抱箍連接/ □外抱箍連接/ □45°粘結/ □階梯榫形粘結/ □槽形插接連接/ □"工"形插接連接/ □"C"形插接連接/ □
"h"角形型材法蘭連接/ □其他方式：
檢測調試說明：
綜合評價結論/備注
監理(建設)單位施工單位
專業監理工程師
(建設單位項目負責人)：
施工員質量員施工班組長
176
風管系統安裝后嚴密性測試記錄
（漏風量測試)
GD-C2-41331/1□□□
被檢測系統
風管總計
表面積S
（m2）
規范（或設
計）規定的
風管允許漏
風量
Ql/Qm/Qh/Q 設
[m3/(h·m2)]
工作壓
力
P0(Pa)
測試的壓
力P(Pa)
測試的漏風
量Q
[m3/(h·m2)]
被測系統風
量單位面積
計算漏風量
Q0
[m3/(h·m2)]
結論
類別(名稱)/編
號
(局部分段編
號)
安裝位置[樓層
(或標高)/區、段、
房、室、廳、堂(或
平面坐標)]
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
□合格
□不合格
說明：1、按GB50243-2016 表4.2.1 規定，風管允許漏風量選取計算相關條件參數值：□[Ql]=0.1056P0.65 □[Qm]=0.0352P0.65
□[Qh]=0.0117P0.65 □[Q 設]= (按設計)，上式需乘附加系統系數：□50%/□150%（按4.2.1.3 和4.2.1.4 的規定，選取
附加系統系數）。
2、按GB50243-2016 附錄C.3.4 規定，被測系統風量單位面積計算漏風量Q0=Q(P0/P)0.65。
