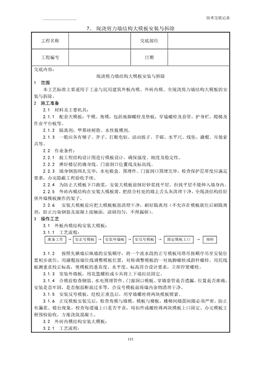

技術交底記錄
7、
151
現澆剪力墻結構大模板安裝與拆除
工程名稱交底部位
工程編號 日期
交底內容：
現澆剪力墻結構大模板安裝與拆除
1 范圍
本工藝標準主要適用于工業與民用建筑外板內模、外磚內模、全現澆剪力墻結構大模板的安
裝與拆除。
2 施工準備
2.1 材料及主要機具：
2.1.1 配套大模板：平模、角模，包括地腳螺栓及墊板，穿墻螺栓及套管，護身欄，爬梯及
作業平臺板等。
2.1.2 隔離劑：甲基硅樹脂、水性脫模劑。
2.1.3 一般應各有錘子、斧子、打眼電鉆、活動扳子、手鋸。水平尺、線墜、撬棍、吊裝索
具等。
2.2 作業條件：
2.2.1 按工程結構設計圖進行模板設計，確保強度、剛度及穩定性。
2.2.2 彈好樓層的墻身線、門窗洞口位置線及標高線。
2.2.3 墻身鋼筋綁扎完畢，水電箱盒、預埋件、門窗洞口預埋完畢，檢查保護層厚度應滿足
要求，辦完隱蔽工程驗收手續。
2.2.4 為防止大模板下口跑漿，安裝大模板前抹好砂漿找平層，但找平層不能伸入墻身內。
2.2.5 外磚內模結構在安裝大模板前，把組合柱處的墻上舌頭灰清理干凈，全現澆結構掛好
供外墻模板操作的架子。
2.2.6 安裝大模板前應把大模板板面清理干凈，刷好隔離劑（不允許在模板就位后刷隔離
劑，防止污染鋼筋及混凝土接觸面，涂刷均勻，不得漏刷）。
3 操作工藝
3.1 外板內模結構安裝大模板：
3.1.1 工藝流程：
準備工作→ 安正號模板→ 安裝外墻板→ 安反號模板→ 固定模板上口→ 預檢
3.1.2 按照先橫墻后縱墻的安裝順序，將一個流水段的正號模板用塔吊按順序吊至安裝位
置初步就位，用撬棍按墻位線調整模板位置，對稱調整模板的一對地腳螺栓或斜桿螺栓。用托線
板測垂直校正標高，使模板的垂直度、水平度、標高符合設計要求，立即擰緊螺栓。
3.1.3 安裝外墻板，用花籃螺栓或卡具將上下端拉結固定。
3.1.4 合模前檢查鋼筋、水電預埋管件、門窗洞口模板、穿墻套管是否遺漏，位置是否準確，
安裝是否牢固，是否削弱斷面過多等，合反號模板前將墻內雜物清理干凈。
3.1.5 安裝反號模板，經校正垂直后，用穿墻螺栓將兩塊模板鎖緊。
3.1.6 正反模板安裝完后，檢查角模與墻模，模板與樓板，樓梯間墻面間隙必須嚴密，防止
有漏漿、錯臺現象。檢查每道墻上口是否平直，用扣件或螺栓將兩塊模板上口固定。辦完模板工
程預檢驗收，方準澆筑混凝土。
3.2 外磚內模結構安裝大模板：
3.2.1 工藝流程：
技術交底記錄
152
工程名稱交底部位
工程編號 日期
外墻砌磚 → 安裝正、反號大模板 → 安裝角模 → 預檢
3.2.3 安裝正反號大模板，其方法與外板內模結構相同。
3.2.4 在混凝土內外墻交接處安裝角模，為防止?jié)矁?nèi)墻混凝土?xí)r組合柱處的外磚墻鼓脹，應
在磚墻外加豎向5cm 厚木板及橫向加固帶，通過與內墻鋼模拉結，增加磚墻剛度。
3.3 全現澆結構安裝大模板：
3.3.1 工藝流程：
準備工作→ 掛外架子→ 安內橫墻模板→ 安內縱墻模板→ 安堵頭模板→
安外墻內側模板 → 合模前鋼筋隱檢 → 安外墻外側模板 → 預檢
3.3.2 在下層外墻混凝土強度不低于7.5MPa 時，利用下一層外墻螺栓孔掛金屬三角平臺架。
3.3.3 安裝內橫墻、內縱墻模板（安裝方法與外板內模結構的大模板安裝相同）。
3.3.4 在內墻模板的外端頭安裝活動堵頭模板，它可以用木板或用鐵板根據墻厚制作，模板
要嚴密，防止?jié)仓?nèi)墻混凝土?xí)r，混凝土從外端頭部位流出。
3.3.5 先安裝外墻內側模板，按樓板上的位置線將大模板就位找正，然后安裝門窗洞口模板。
3.3.6 合模板前將鋼筋、水電等預埋管件進行隱檢。
3.3.7 安裝外墻外側模板，模板放在金屬三角平臺架上，將模板就位，穿螺栓緊固校正，注
意施工縫模板的連接處必須嚴密、牢固可靠，防止出現錯臺和漏漿現象。
3.4 拆除大模板
3.4.l 在常溫條件下，墻體混凝土強度必須達1MPa，冬期施工外板內模結構、外磚內模結
構，墻體混凝土強度達4MPa 才準拆模，全現澆結構外墻混凝土強度在7.5MPa，內墻混凝土強度
在5MPa 才準拆模，拆模時應以同條件養護試塊抗壓強度為準。
3.4.2 拆除模板順序與安裝模板順序相反，先拆縱墻模板后拆橫墻模板，首先拆下穿墻螺
栓，再松開地腳螺栓，使模板向后傾斜與墻體脫開。如果模板與混凝土墻面吸附或粘結不能離開
時，可用撬棍撬動模板下口，不得在墻上口撬模板，或用大錘砸模板。應保證拆模時不晃動混凝
土墻體，尤其拆門窗洞模板時不能用大錘砸模板。
3.4.3 拆除全現澆結構模板時，應先拆外墻外側模板，再拆除內側模板。
3.4.4 清除模板平臺上的雜物，檢查模板是否有鉤掛兜絆的地方，調整塔臂至被拆除的模板
上方，將模板吊出。
3.4.5 大模板吊至存放地點時，必須一次放穩，保持自穩角為75°～80°，及時進行板面
清理，涂刷隔離劑，防止粘連灰漿。
3.4.6 大模板應定期進行檢查與維修，保證使用質量。
4 質量標準
4.1 保證項目：模板及其支架必須具有足夠的強度、剛度、穩定性。其支架的支承部分應有
足夠支承面積。
4.2 基本項目：大模板的下口及大模板與角模接縫處要嚴實，不得漏漿。模板接縫處，接縫
的最大寬度不應超過規定，模板與混凝土的接觸面應清理干凈。隔離劑涂刷均勻。
4.3 允許偏差項目見表 4-4。
技術交底記錄
153
工程名稱交底部位
工程編號 日期
現澆剪力墻結構大模板允許偏差表4-4
允許偏差
多層大模 高層大模
墻、軸線位移 5 3 尺量檢查
標 高 ±5 ±5 用水準儀或拉線和尺量檢查
墻、截面尺寸 ±2 ±2 尺量檢查
每層垂直度 3 3 用2m托線板檢查
相鄰兩板表面高低差 2 2 用直尺和尺量檢查
表面平整度 2 2 用2m靠尺和楔形塞尺檢查
預埋鋼板中心線位移 3 3
預埋管、預留孔中心線位移 3 3
中心線位移 2 2
外露長度 +??0 0 +10 0
中心線位移 10 10
截面內部尺寸 +10 0 +10 0
5 成品保護
5.1 保持大模板本身的整潔及配套設備零件的齊全，吊運應防止碰撞墻體，堆放合理，保持
板面不變形。冬期施工時大模板背面的保溫措施應保持完好。
5.2 大模板吊運就位時要平穩、準確，不得碰砸樓板及其他已施工完的部位，不得兜掛鋼筋。
用撬根調整大模板時，要注意保護模板下面的砂漿找平層。
5.3 拆除模板時按程序進行，禁止用大錘敲擊，防止混凝土墻面及門窗洞口等處出現裂紋。
5.4 模板與墻面粘結時，禁止用塔吊吊拉模板，防止將墻面拉裂。
5.5 冬期施工防止混凝土受凍，當混凝土達到規范規定拆模強度后方準拆模，否則會影響混
凝土質量。
6 應注意的質量問題
墻身超厚：墻身放線時誤差過大，模板就位調整不認真，穿墻螺栓沒有全部穿齊、擰緊。
墻體上口過大：支模時上口卡具沒有按設計要求尺寸卡緊。
混凝土墻體表面粘連：由于模板清理不好，涂刷隔離劑不勻，拆模過早所造成。
6.1
6.2
6.3
6.4 角模與大模板縫隙過大跑漿：模板拼裝時縫隙過大，連接固定措施不牢靠，應加強檢查，
及時處理。
6.5
6.6
角模入墻過深：支模時角模與大樓板連接凹入過多或不牢固。應改進角模支模方法。
門窗洞口混凝土變形；門窗洞口模板的組裝及與大模板的固定不牢固。必須認真進行洞
口模板設計，能夠保證尺寸，便于裝拆。
6.7
7
嚴格控制模板上口標高。
質量記錄
本工藝標準應具備以下質量記錄：
7.1
7.2
模板分項工程預檢記錄。
模板分項工程質量評定資料。
技術交底記錄
154
工程名稱交底部位
工程編號 日期
技術負責人： 交底人： 接交人：
