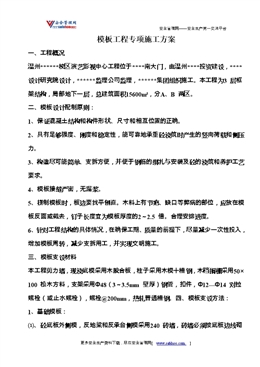

部分內容預覽 [文件共47頁]

本文件共47頁，只能預覽部分內容，查看全部內容需要下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?48.00 KB 共47頁文件格式：WORD 下載點數：1 點（VIP會員免費）

上一篇：落地式腳手架搭拆施工方案

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

模板工程專項施工方案
一、工程概況
溫州******校區演藝影視中心工程位于****南大門，由溫州****投資建設，****設計研究院設計，******監理公司監理，******集團組織施工。本工程為3 層框架結構，局部地下一層，總建筑面積15600m²，分A、B 兩區。
二、模板設計配制原則：
1、保證混凝土結構和構件形狀、尺寸和相互位置的正確。
2、具有足夠強度、剛度和穩定性，能可靠地承重砼澆筑時產生的豎向荷載和側壓力。
3、構造盡可能簡單、支拆方便，并便于鋼筋的綁扎與安裝及砼的澆筑和養護工藝要求。
4、模板接縫嚴密，無漏漿。
5、拼制模板時，板邊要找平刨直。木料上有節疤、缺口等弊病的部位，應放在模板反面或截去，釘子長度宜為模板厚度的2～2.5 倍。合理安排進度。
6、針對工程結構的具體情況，在確保工期、質量的前提下，盡量減少一次性投入，增加模板周轉，減少支拆用工，并實現文明施工。
三、模板支設材料
本工程剪力墻，現澆底模采用木膠合板，柱子采用木模十槽鋼，木檔擱柵采用50×100 松木方料，支架采用Ф48（3～3.5mm 壁厚）鋼管，扣件，Ф12—Ф14 對拉螺栓（或止水螺栓），螺栓@200mm，熱軋普通槽鋼。四、模板支設方法：
1、基礎模板：
⑴、砼底板外側模，反地粱和反承臺側模采用240 磚墻，磚墻必須按底板邊線砌筑，磚縫密縫，內側為正墻。
2、柱模板支設：
本工程普通矩形柱，均采用木模支設，采用四塊或多塊長柱頭板拼裝，外加型鋼抱箍。對于層高3.8m，350*400 的柱（梁高600mm），松木方料內楞為4 條，Φ48（3-3.5mm 壁厚）鋼管柱箍間距為500mm。對于350*500的柱（梁高600mm），松木方料內楞間距為150mm，Φ48（3.5mm 壁厚）鋼管柱箍間距為500mm。
施工要點：
⑴、安裝前先在基礎面上彈出縱橫軸線和四周邊線。
⑵、排柱模板，應先安裝兩端柱模板，校正固定，拉通長線校正中間各柱模板。
⑶、為便于拆模，柱模板與梁模板連接時，梁模宜縮短2～3mm 并鋸成不斜面。
5 梁、板模板支設：
為保證砼結構的工程質量，提高砼表面觀感，在本工程是將使用平整度光潔度好、硬度、強度高的多層夾板用于梁板支模，采用100×50 方木擱柵和鋼管扣件支撐。
所有模板均由木工繪制翻樣圖，經施工、技術人員復核。模板在木工車間內加工預制，現場實地拼裝。為了控制現澆梁板的梁與柱節點的制模質量，保證梁柱節點尺寸準確，大梁底板和側邊模板、整塊與柱搭接，鑲接點設在梁中?？缍戎虚g起拱，起拱設計為全跨長度的1/100～3/1000。模板支設步驟：
⑴、排間距，板底鋼管立柱間距為1.2，梁底鋼管排架立柱：對于240*600的梁，垂直梁方向為0.8m，沿梁方向為1.2 m。
對于240*600 的梁，梁底及側面方條間距為300mm，梁側設Φ12 對拉螺栓一道，間距600 mm。
⑵、支模架搭設時，立柱間距嚴格控制，縱橫拉麻線確保順直。
⑶、離地面200mm 處設置掃地桿一道，對于層高3.8m 的部位，立桿步距1.4m，在步距處用鋼管縱橫拉結，使模架支撐體系形成一個整體，并加設水平向剪刀撐（間距9m）。
⑷、支撐架搭設完成確定水平標高后，架設梁底鋼管，水平方木擱柵，然后鋪設底模。
⑸、所有模板按部位支撐完畢后，復核垂直度并水平拉通線，驗收合格后方可轉入下一道工序。
6、樓梯模板支設：
⑴、根據大樣劃好平臺標高，先支設基礎梁，平臺梁平臺模板，再支設樓梯底板模板。
⑵、支撐底板的擱柵間距為300mm，支撐擱柵的橫木托帶間距為1m，托帶兩端用斜支撐支住，下用單楔楔緊，斜撐間用牽杠互相拉牢，擱柵外面釘上外幫板，其高度與踏步上齊。
五、施工中應注意：
1、模板安裝前，項目施工技術人員須審核木工翻工圖，對操作班組人員就施工技術專項方案，搭設要求，構造要求和安全質量注意事項等進行書面技術交底，交底雙方履行簽字手續。
2、柱子砼先澆筑完畢的，在柱子砼達到拆模強度時，最上一段板保留不拆，以利于梁模相接。
3、模板制作：
⑴、在現場木工車間進行，木工間必須進行封閉隔離，木工間內嚴禁吸煙，并配合足夠的滅火器具，做到工完料清，木屑及時清理。
⑵、木工機械設置防護罩，木工操作時要求思想集中，以免發生意外。
⑶模板堆放整齊，地面堆入高度小于2m。
4、模板支撐系統的搭設須嚴格按方案執行，鋼管立桿的間距，材質，縱橫拉桿的設置應符合要求，立桿底部用木板墊實，嚴禁用磚作墊高處理；外架及支模架上的堆載嚴格控制，施工荷截不超過設計規定，堆料均勻。
5、支模架鋼管、扣件必須有產品合格證和法定檢測單位的栓測檢驗報告，生產廠家必須具有技術質量監督部門頒發的生產許可證。鋼管、扣件使用前，項目部須按照《金屬拉伸試驗方法》（GB/T228），《鋼管腳手架扣件》（GB15831）和《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001）對鋼管、扣件質量進行抽樣檢測，合格后方可使用。
6、現場建立鋼管、扣件使用臺帳，落實專人加強鋼管、扣件的維修保養工作。凡有裂紋、結疤、分層、錯位、硬彎、毛刺、深劃道和外徑、壁厚端面偏差超過規范要求的鋼管，有裂縫、變形、螺栓出現滑絲的扣件必須報廢。
7、現場配備力矩板手等檢測工具，承重支模架使用前必須組織有關人員進行驗收，驗收不合格的嚴禁投入使用。
六、模板的拆除
1、拆模流程示意圖
2、拆模程序
拆模應遵循：分段分區塊拆除、平面上先拆臨邊跨再拆內部跨、垂直方向分層分皮自上而下拆除、先拆非承重模板再拆除承重模板；拆梁底模應從梁跨的中間向兩邊拆除，拆懸臂梁梁底的模板時應從懸臂端向支座端拆除；同時拆除模板時應隨拆隨清理并堆放整齊，拆模操作順序如下：(1)、柱模板：搭設作業平臺→拆除斜撐/支撐水平桿→自上而下拆除柱箍或橫楞→拆除模板間連接螺栓或回形銷→拆除模板→清理模板并分類堆放。
(2)、梁、頂板模板：搭設作業平臺→拆梁側支模水平桿/斜撐→拆除梁側模→板底承重水平橫桿→對搭接立桿可拆除上立桿或適當下放上立桿→拆頂板底模板→拆梁底承重水平橫桿→拆梁底模板→拆支模架剪刀撐→拆支模架橫桿→拆支模架立桿。
3、拆模安全防護措施
⑴、上崗作業人員必須是已經過三級安全教育并經考試合格的人員。
⑵、拆模前應履行拆模審批手續。施工員（或木工翻樣）應確認構件強度必須達到（設計和施工規范）允許拆模強度值，作業環境防護符合安全要求后，方可批準拆模。
⑶、拆模前應做好臨邊防護和洞口防護。
⑷、在拆模前項目部必須對木工和架子班組進行分部分項安全交底，交底應交到班組所有作業人員。上崗時作業人員必須正確使用安全防護用品。嚴禁酒后作業，嚴禁睡眠嚴重不足人員上崗。
⑸、拆模時必須嚴格遵守拆模方案和操作規程。
⑹、拆模時下方不能有人，拆模區應設警戒線，以防有人誤入被砸傷。
⑺、拆模時拆模工人必須有可靠的立足點。對高度超過2m 的模板拆除無安全防護時操作工人必須正確佩戴安全帶。
⑻、拆模應遵循先拆非承重模板再拆除承重模板，拆梁底模應從梁跨的中間向兩邊拆除，拆懸臂梁梁底的模板時應從懸臂端向支座端拆除。
⑼、拆模操作時應按順序分段進行，嚴禁猛撬、硬砸或大面積撬落、拉到；作業間斷時，現場不得留有松動或懸掛的模板。
⑽、拆下的模板應及時運到指定地點集中有序堆放，防止釘子扎腳。
⑾、項目安全員（包括班組長、班組兼職安全員）必須對模板拆除作業進行巡視，發現有不安全行為或現象時必須立即給予阻止。
七、梁木模板計算書
（一）、梁模板荷載標準值
模板自重= 0.340kN/m2；
鋼筋自重= 1.500kN/m3；
混凝土自重= 24.000kN/m3；
施工荷載標準值= 2.500kN/m2；
強度驗算要考慮新澆混凝土側壓力和傾倒混凝土?xí)r產生的荷載；撓度驗算只考慮新澆混凝土側壓力。
新澆混凝土側壓力計算公式為下式中的較小值:

其中 —— 混凝土的重力密度，取24.000kN/m3；
t —— 新澆混凝土的初凝時間，為0時(表示無資料)取200/(T+15)，取6.600h；
T —— 混凝土的入模溫度，取15.000℃；
V —— 混凝土的澆筑速度，取2.500m/h；
H —— 混凝土側壓力計算位置處至新澆混凝土頂面總高度，取0.700m；
 1—— 外加劑影響修正系數，取1.000；
 2—— 混凝土坍落度影響修正系數，取1.150。
根據公式計算的新澆混凝土側壓力標準值F1=16.790kN/m2
實際計算中采用新澆混凝土側壓力標準值F1=16.800kN/m2
倒混凝土?xí)r產生的荷載標準值F2= 6.000kN/m2。

圖梁底模面板示意圖
（二）、梁模板底模計算
梁底模板的高度H = 18mm；
梁底模板的寬度B = 240mm；
本算例中，面板的截面慣性矩I和截面抵抗矩W分別為:
W = 30.00×1.80×1.80/6 = 16.20cm3；
I = 30.00×1.80×1.80×1.80/12 = 14.58cm4；
梁底模板面板按照三跨度連續梁計算，計算簡圖如下

圖梁底模面板計算簡圖
1.強度計算
強度計算公式要求： f = M/W < [f]
其中f —— 梁底模板的強度計算值(N/mm2)；
M —— 計算的最大彎矩(kN.m)；
q —— 作用在梁底模板的均布荷載(kN/m)；
q=1.2×[0.34×(0.24+2×0.60)+24.00×0.24×0.60+1.50×0.24×0.60]+1.4×2.50×0.24=8.17kN/m
最大彎矩計算公式如下:

M=-0.10×8.170×0.242=-0.074kN.m
 =0.074×106/16200.0=4.539N/mm2
梁底模面板計算強度小于15.00N/mm2,滿足要求!
2.撓度計算
最大撓度計算公式如下:

其中q = 0.34×(0.24+2×0.60)+24.00×0.24×0.60+1.50×0.24×0.60=5.933N/mm
三跨連續梁均布荷載作用下的最大撓度
v = 0.677×5.933×300.04/(100×6000.00×145800.0)=0.372mm
梁底模板的撓度計算值: v = 0.372mm小于[v] = 300/400,滿足要求!
（三）、梁模板底木方計算
梁底木方的高度H = 100mm；
梁底木方的寬度B = 50mm；
本算例中，面板的截面慣性矩I和截面抵抗矩W分別為:
W = 5.00×10.00×10.00/6 = 83.33cm3；
I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；
梁底木方按照按照集中荷載作用的簡支梁計算，計算簡圖如下

圖梁底木方計算簡圖
1.強度計算
強度計算公式要求： f = M/W < [f]
其中f —— 梁底模板的強度計算值(N/mm2)；
M —— 計算的最大彎矩(kN.m)；
P —— 作用在梁底木方的集中荷載(kN/m)；
P={1.2×[0.34×(0.24+2×0.60)+24.00×0.24×0.60+1.50
×0.24×0.60]+1.4×2.50×0.24}×0.24=2.451kN
最大彎矩計算公式如下:

其中L —— 梁底木方的跨度，L = 300+2×300=900mm
M=2.451×900.000/4=0.551kN.m
 =0.551×106/83333.3=6.617N/mm2
梁底木方計算強度小于13.00N/mm2,滿足要求!
2.撓度計算
最大撓度計算公式如下:

其中P = [0.34×(0.24+2×0.60)+24.00×0.24×0.60+1.50×0.24×0.60]×0.24=1.780kN
最大撓度
v = 1779.900×900.03/(48×9500.00×4166666.8)=0.683mm
梁底木方的撓度計算值: v = 0.683mm小于[v] = 900/400,滿足要求!
（四）、梁模板側模計算
梁側模板龍骨按照三跨連續梁計算，計算簡圖如下

圖梁側模板龍骨計算簡圖
1.強度計算
強度計算公式要求： f = M/W < [f]
其中f —— 梁側模板的強度計算值(N/mm2)；
M —— 計算的最大彎矩(kN.m)；
q —— 作用在梁側模板的均布荷載(N/mm)；
q=(1.2×16.80+1.4×6.00)×0.60=19.992N/mm
最大彎矩計算公式如下:

M=-0.10×19.992×0.2402=-0.180kN.m
 =0.180×106/37800.0=4.760N/mm2
梁側模面板計算強度小于15.00N/mm2,滿足要求!
2.撓度計算
最大撓度計算公式如下:

其中q = 16.80×0.60=11.76N/mm
三跨連續梁均布荷載作用下的最大撓度
v = 0.677×11.760×300.04/(100×6000.00×340200.0)=0.316mm
梁側模板的撓度計算值: v = 0.316mm小于[v] = 300/400,滿足要求!
（五）、穿梁螺栓計算
穿梁螺栓承受最大拉力N = (1.2×16.80+1.4×6.00)×0.60×0.60/1=12.00kN
穿梁螺栓直徑為12mm；
穿梁螺栓有效直徑為10.4mm；
穿梁螺栓有效面積為84.300mm2；
穿梁螺栓最大容許拉力值為14.331kN；
穿梁螺栓承受拉力最大值為11.995kN；
穿梁螺栓的布置距離為側龍骨的計算間距600mm。
每個截面布置1 道穿梁螺栓滿足要求。
穿梁螺栓強度滿足要求!
八、梁模板扣件鋼管高支撐架計算書
高支撐架的計算參照《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130-2001）。
支撐高度在4米以上的模板支架被稱為扣件式鋼管高支撐架，對于高支撐架的計算規范存在重要疏漏，使計算極容易出現不能完全確保安全的計算結果。本計算書還參照《施工技術》2002.3.《扣件式鋼管模板高支撐架設計和使用安全》，供腳手架設計人員參考。
模板支架搭設高度為3.8米，
基本尺寸為：梁截面B×D=240mm×600mm，梁支撐立桿的橫距(跨度方向) l=1.20米，立桿的步距h=1.30米，

圖1 梁模板支撐架立面簡圖
采用的鋼管類型為ф48×3.5。
(一)、梁底支撐大橫桿的計算
作用于大橫桿的荷載包括梁與模板自重荷載，施工活荷載等,通過木方的集中荷載傳遞。
1.木方荷載的計算：
(1)鋼筋混凝土梁自重(kN)：
q1 = 25.000×0.600×0.240×0.240=1.575kN
(2)模板的自重荷載(kN)：
q2 = 0.350×0.240×(2×0.600+0.240)=0.179kN
(3)活荷載為施工荷載標準值與振倒混凝土?xí)r產生的荷載(kN)：
經計算得到，活荷載標準值P1 = (1.000+4.000)×0.240×
0.240=0.450kN
2.木方楞傳遞集中力計算：
P = (1.2×1.575+1.2×0.179+1.4×0.450)/2=1.367kN
3.大橫桿的強度計算：
大橫桿按照集中荷載作用下的簡支梁計算
集中荷載P取木方傳遞力，P=1.37kN
大橫桿計算簡圖如下

梁底支撐鋼管按照簡支梁的計算公式

其中n=1.20/0.30=4
經過簡支梁的計算得到
支座反力RA = RB=(4-1)/2×1.37+1.37=3.42kN
通過傳遞到立桿的最大力為2×2.05+1.37=5.47kN
最大彎矩Mmax=4/8×1.37×1.20=0.82kN.m
截面應力 =0.82×106/4491.0=182.65N/mm2
水平支撐梁的計算強度小于205.0N/mm2,滿足要求!
(二)、梁底支撐小橫桿計算
小橫桿只起構造作用，通過扣件連接到立桿。
(三)、扣件抗滑移的計算:
縱向或橫向水平桿與立桿連接時，扣件的抗滑承載力按照下式計算(規范5.2.5):
R ≤ Rc
其中Rc —— 扣件抗滑承載力設計值,取8.0kN；
R —— 縱向或橫向水平桿傳給立桿的豎向作用力設計值；
計算中R取最大支座反力，R=5.47kN
單扣件抗滑承載力的設計計算滿足要求!
當直角扣件的擰緊力矩達40--65N.m時,試驗表明:單扣件在12kN的荷載下會滑動,其抗滑承載力可取8.0kN；雙扣件在20kN的荷載下會滑動,其抗滑承載力可取12.0kN。
(四)、立桿的穩定性計算:
立桿的穩定性計算公式

其中N —— 立桿的軸心壓力設計值，它包括：
橫桿的最大支座反力N1=5.47kN (已經包括組合系數1.4)
腳手架鋼管的自重N2 = 1.4×0.129×5000=0.903kN
樓板的混凝土模板的自重N3=2.100kN
N = 5.468+0.903+2.100=8.471kN
ф—— 軸心受壓立桿的穩定系數,由長細比l0/i 查表得
到；
i —— 計算立桿的截面回轉半徑；i = 1.60
A —— 立桿凈截面面積(cm2)； A = 4.24
W —— 立桿凈截面抵抗矩(cm3)；W = 4.49
 —— 鋼管立桿受壓強度計算值(N/mm2)；
[f] —— 鋼管立桿抗壓強度設計值(N/mm2)；[f] = 205.00
l0 —— 計算長度；
如果完全參照《扣件式規范》不考慮高支撐架，由公式(1)或(2)計算
l0 = k1uh (1)
l0 = (h+2a) (2)
k1 —— 計算長度附加系數，按照表1取值為1.167；
u —— 計算長度系數，參照《扣件式規范》表5.3.3；u = 1.75
a —— 立桿上端伸出頂層橫桿中心線至模板支撐點的長度；
a = 0.30m；
公式(1)的計算結果：  = 120.8，立桿的穩定性計算 < [f],滿足要求!
公式(2)的計算結果： = 168.2，立桿的穩定性計算 < [f],滿足要求!
如果考慮到高支撐架的安全因素，適宜由公式(3)計算
l0 = k1k2(h+2a) (3)
k2 —— 計算長度附加系數，按照表2取值為1.000；
公式(3)的計算結果：  = 144.66，立桿的穩定性計算 < [f],
滿足要求!
模板承重架應盡量利用剪力墻或柱作為連接連墻件，否則存在安全
隱患。
表1 模板支架計算長度附加系數k1
——————————————————————————————
步距h(m) h≤0.9 0.91.5 M 傾
經計算，符合要求。
4、鋼格構柱承載力驗算：
⑴、整體強度驗算：N/A＝581500/6896=84Mpa＜f=215Mpa
⑵、穩定性驗算長細比：λx＝L/i=6000/400=15
λ1＝L/i=500/34=14.7 λ0x＝√14.72+152 ＝21 查表得穩定系數為
0.967，所以：
N/AΨ＝581500/（0.967×6896）＝87 Mpa＜f=215Mpa
⑶、結論：符合要求
四、塔吊安裝
塔吊安裝時采用25t?m 汽車起重機。在安裝時準備好常用工具及經緯儀等測量儀器，并配備塔吊司機二名，安裝鉗工二名，安裝電工一名，起重一人，指揮一人。各人員必須技術熟練，持證上崗。
安裝步驟：將底架十字架吊裝在專用砼基礎上，裝好四根水平拉桿，校正水平擰緊螺栓，將底架固定在砼基礎上。在十字梁上安裝基礎節，裝上四根斜撐桿。吊裝二節加強節并用螺栓與下部連接（注意標準節上有踏步的一面，要垂直于建筑物）。將爬升架套入塔身，注意套架上有油缸的一面要對準塔身上有踏步的一面。在地面上，將上、下支座以及回轉支承，回轉機構等用螺栓聯成一體后，吊裝到塔身和套架上，并用螺栓鎖緊。吊裝回轉塔身及塔頂。吊裝平衡臂，平衡拉桿，然后吊起一塊平衡重放最后第二塊外。吊裝司機室。吊裝起重臂，起重臂拉桿。吊裝平衡重，穿繞有關繩索系統。檢查整機的機械部份結構連接部份，電氣和液壓部分等無誤后開始頂升工作。
五、安裝注意事項
1. 塔吊采用三相五線制供電，零線不與塔身連接，塔機要設專用的接地線可靠接地，接地電阻不大于4Ω。
2.塔機臂架范圍以外5—10m 內要保證無物。
3.安裝完畢通電前，應用兆歐表檢測各部件的絕緣電阻，電動機的絕緣電阻應不小于0.5 mΩ，導線間與地絕緣不小于1 mΩ。
4.供電：起重機的供電電纜線載面積不應小于16mm2（銅芯線），電壓降應不大于5%，應盡量專設配電屏。
5.塔吊安裝完畢，應對重量限制器及力矩限器進行調整。
六、附墻件的安裝
1、根據建筑物特點和塔吊的附墻件尺寸，預先確定建筑物的連接點，并要預埋準確。附墻件按照說明書的規定進行設置。
2、安裝過程必須用經緯儀檢查塔機軸心的垂直度，其垂直度全高不超過1/1000，可調節四根附著用支撐桿上螺絲。
七、塔吊的操作使用
1、起重機的操作人員必須經過訓練，了解機械的構造和使用，必須熟知機械的保養和安全操作規程，非安裝維護人員未經許可不得攀登塔機。
2、起重機的正常工作氣溫為20。C—40。C，風速低于20m/s。
3、在夜間工作時，除塔機本身備有照明外，施工現場應備有充足的照明設備。
4、在司機室內禁止存放潤滑油，油棉紗及其它易燃易爆物品，嚴禁使用電爐取暖。5、起重機必須安裝避雷針，同時有良好的接地。
6、塔機定機定人，專機專人負責，非機組人員不得進入司機室擅自地蠔操作。在處理電氣故障時，須有專職維修人員2 人以上。
7、司機操作嚴禁按“十不吊”規則執行。
8、塔吊使用前必須由當?shù)夭块T及公司驗收后可使用。
八、起重機的維護與保養
機械設備維護與保養
1、機械的制動器應經常進行檢查和調整制動瓦和制動輪的間隙，以保證制動的靈活可靠，其間隙在0.5—1mm 之間，在摩擦面上不應有污物存在，遇有污物即用汽油洗凈。
2、減速箱、變速箱、外嚙合齒輪等部分的潤滑按照潤滑指標進行添加或更換。
3、要注意檢查各部鋼絲繩有無斷絲和松股現象，如超過有關規定，必須立即換新。4、經常檢查各部的聯結情況，如有松動，應予擰緊，塔身聯結螺栓應在塔身受壓時檢查緊松度，所有聯結銷軸必須帶有開口銷，并需張開。
5、安裝、拆卸和調整回轉機構時，要注意保證回轉機構與行星減速器的中心線與回轉大齒輪圈的中心線平行，回轉小齒輪與大齒輪圈的嚙合面不小于70%，嚙合間隙要合適。金屬結構的維護與保養
6、在運輸中盡量設法防止構件變形及碰撞損壞。
7、在使用期間，必須定期檢修和保養，以防銹蝕。
8、經常檢查結構聯接螺栓，焊縫以及構件是否損壞、變形和松動。
九、塔吊拆除及安全措施
1.塔吊拆除：
塔吊使用完畢，應通知公司派專門拆除人員進場進行塔吊的拆除工作，塔吊拆除順序剛好和安裝順序相反即先裝的后拆，后裝的先拆。
（1） 上部標準節的拆除順序與其頂升順序相反，即：先將塔機套架以上部分的重心落在頂升油缸上鉸點的位置并頂升，松開欲拆除標準節的八個高強聯結螺栓，拉動引進小車，將標準節吊出，放下塔身應進行加固。后將拆除之標準節吊放到地上。如此自上至下逐節拆除。
（2） 當標準節拆到附墻裝置上一節時，應進行附墻支架的拆除，附墻支架拆除前應先進行臨時固定，然后將各連結螺栓松除。用人工抬至塔吊可吊到位置，用塔吊吊到地面，或用卷揚機運至地面，上部附著支架拆除后，可繼續進行下部標準節的拆除。如此可依次將塔吊拆除至最下部。
（3） 當塔吊拆至離地面只有二節標準節時，即應進行塔頂、吊臂、平衡重等拆除。并應切斷電源。先松掉鋼絲繩，并收好，然后用吊車卸掉各平衡重。接著拆除吊臂拉桿（應用吊車將吊臂前端往上吊起，順松除交接班桿方可拆除），并將吊臂根部與上支座的聯結銷軸拆除，以便吊臂與塔身分開，然后將吊臂放至地面，進行逐節分開拆除。吊臂拆除后應用吊車吊離司機室，然后拆除平衡臂，最后拆除塔頂及上、下支座回轉機構，回轉支承等，并將套架及最底節標準節、錨桿等拆除，保養。如此便完成了塔吊拆除的所有工作。
塔吊拆除時應特別注意事項：
1) 應派專人進行監護，確保拆除現場無其他有關人員出入，特別是拆到最底部分時。
2) 拆最底部分時，應切實切斷塔吊電源，拆去電纜。
3) 各拆除人員均應持證上崗，并由專業指揮人員統一指揮。
4) 自上而下部件拆除后應及時將之運出場外進行保養，以空出場地。
2.安全措施：
A.塔吊安拆工作嚴禁在臺風和雨天進行。
B.嚴禁非專業人員上場操作，違者罰款50 元，責令退出施工現場。
C.未經驗收合格，塔吊司機不準上臺操作，違者罰款50 元。
D.工地現場隨意自升、拆除塔吊處以1000—5000 元罰款。
E.公司定期15 天檢查塔吊，發現隱患，隨時進行更換維修。
F.對吊裝的鋼絲繩等另部件，必須進行每天檢查三次，發現隱患隨時更換、維修。G.嚴禁超載和6 級風力以上情況嚴禁起吊，違反者指揮罰款100 元，塔吊司機罰款50 元。
H.夜間施工必須有足夠的照明，如不能滿足要求，司機有權停止操作。
十、塔吊的沉降、垂直度測定及偏差較正：
1.塔吊基礎沉降觀測每半月一次。垂直度在塔吊自由高度時半月一次測定。
2.當塔基出現沉降，垂直度偏差超過規定范圍時，應進行偏差校正，在附墻未設之前，在最低節與塔吊基腳螺栓間加墊鋼片校正，校正過程用高噸位千斤頂頂起塔身，頂塔身之前，塔身用大纜繩四方纜緊，在確保安全的前提下才能起頂塔岙。如需附墻安裝，
則通過調節附墻，加設附墻的方法進行垂直度校正。
十一、附圖
1、	塔吊基礎平面示意圖

2、塔吊平面位置圖

3、塔吊混凝土基礎鋼筋示意圖
