導(dǎo)航：安全管理網(wǎng)>> 管理資料>> 技術(shù)交底>> 建筑施工>>正文

合成高分子卷材屋面防水層施工質(zhì)量技術(shù)交底

		點(diǎn) 擊數(shù)：	更新時間： 2025年09月12日
下載地址：點(diǎn)擊這里	文件大?。?545.91 KB 共4頁	文檔格式： PDF	下載點(diǎn)數(shù)： 1 點(diǎn)（VIP免費(fèi)）

全屏查看

內(nèi)容預(yù)覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預(yù)覽效果可能會出現(xiàn)部分文字亂碼（如口口口）、內(nèi)容顯示不全等問題，下載是正常的。

	文件大?。?45.91 KB 共4頁文件格式：PDF 下載點(diǎn)數(shù)：1 點(diǎn)（VIP會員免費(fèi)）

上一篇：瀝青油氈卷材屋面防水層施工質(zhì)量技術(shù)交底

文本預(yù)覽

僅提取頁面文字內(nèi)容，供快速閱讀使用。

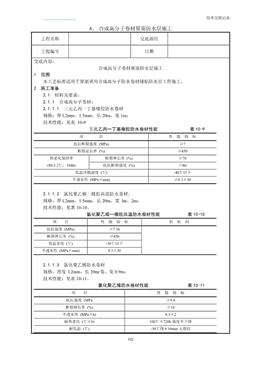

技術(shù)交底記錄
4、
102
合成高分子卷材屋面防水層施工
工程名稱交底部位
工程編號 日期
交底內(nèi)容：
合成高分子卷材屋面防水層施工
1 范圍
本工藝標(biāo)準(zhǔn)適用于屋面采用合成高分子防水卷材鋪貼防水層工程施工。
2 施工準(zhǔn)備
2.1 材料及要求：
2.1.1 合成高分子卷材：
2.1.1.1 三元乙丙一丁基橡膠防水卷材
規(guī)格：厚l.2mm、1.5mm，長20m，寬1m；
技術(shù)性能：見表10-9
三元乙丙一丁基橡膠防水卷材性能表10-9
項目性能指標(biāo)
抗拉斷裂強(qiáng)度 (MPa) ≥7
斷裂延長率 (%) ≥450
熱老化保持率 斷裂伸長率 (%) ≥70
(80±2℃，168h) 抗拉斷裂強(qiáng)度 (%) ≥80
低溫冷脆濕度 (℃) -40℃以下
不透水性 (MPa×min) ≥0.3×30
2.1.1.2 氯化聚乙烯—橡膠共混防水卷材。
規(guī)格：厚l.2mm、1.5mm，長20m，寬lm、2m；
技術(shù)性能：見表10-10。
氯化聚乙烯一橡膠共溫防水卷材性能表10-10
項目性能指標(biāo)膠粘劑
抗拉強(qiáng)度 (MPa) ≥7.36
斷裂伸長率 (%) ≥450
低溫柔度 (℃) -30℃以下
不透水性 (MPa×min) 0.3×30
2.1.1.3 氯化聚乙烯防水卷材
規(guī)格：厚度l.2mm，長20m/卷、寬0.9m；
技術(shù)性能：見表10-11。
氯化聚乙烯防水卷材性能表10-11
項目性能指標(biāo)
抗拉強(qiáng)度 (MPa ≥9.8
斷裂伸長率 (%) ≥10
不透水性 (MPa×h) 0.3×2
耐熱老化 (℃×h) 100℃×720h強(qiáng)度不下降
耐低溫 (℃) -30℃繞φ10mm無裂紋
技術(shù)交底記錄
103
工程名稱交底部位
工程編號 日期
注： 合成高分子卷材應(yīng)符合GB 12952—92、GB 12953—91、HG 2402—92 標(biāo)準(zhǔn)。并符合設(shè)計要求，有
出廠、復(fù)試合格的證明資料。
2.1.2 合成高分子防水卷材配套材料選擇見表10-12。
合成法分子防水卷材配套材料選擇表l0-12
配套材料三元乙丙防
水卷材使用
氯化聚乙烯—橡膠
共混防水卷材使用
氯化聚乙烯
防水卷材使用
1. 基層處理劑聚氨酯甲、乙組份二甲苯稀
釋劑
聚氨酯涂料稀釋或水乳型涂
料噴涂處理
稀釋粘結(jié)劑乙酸乙酯∶汽
油(1∶1)
2. 基層膠粘劑CX-404 膠CX-404 膠或409 膠LYX-603-3 號膠，淡黃色透
明粘稠液體，剝離強(qiáng)度≥
20N/2.5cm
3. 卷材接縫膠粘劑丁基橡膠膠粘劑甲、乙組份
或單組份丁基橡膠膠粘劑
LYX-603-2 號膠，灰色粘調(diào)
液體，剝離強(qiáng)度
氯丁系膠粘劑
CX-404 膠
CX-401 膠
25N/2.5cm
4. 增強(qiáng)密封膏 聚氨酯嵌縫膏（甲、乙組份） 聚氨酯嵌縫膏 聚氨酯嵌縫膏
5. 著色劑 用于屋面著色（銀灰色）涂料 著色涂料（銀灰色） 著色涂料（銀灰色）
6. 自硫化膠帶 丁基膠帶或其他橡膠粘帶
2.2 主要機(jī)具：
2.2.1 電動攪拌器、高壓吹風(fēng)機(jī)。
2.2.2 鐵輥、手持壓滾、壓子、小平鏟、鐵桶、汽油噴燈、剪刀、鋼卷尺、笤帚、小線、彩
色粉、粉筆。
2.3 作業(yè)條件：
2.3.1 施工前審核圖紙，編制屋面防水施工方案，并進(jìn)行技術(shù)交底。屋面防水工程必須由專
業(yè)施工隊持證上崗。
2.3.2 鋪貼防水層的基層必須施工完畢，并經(jīng)養(yǎng)護(hù)、干燥，防水層施工前應(yīng)將基層表面清除
干凈，同時進(jìn)行基層驗收，合格后方可進(jìn)行防水層施工。
2.3.3 基層坡度應(yīng)符合設(shè)計要求，不得有空鼓、開裂、起砂、脫皮等缺陷；基層含水率應(yīng)不
大于9%。
2.3.4 防水層施工按設(shè)計要求，準(zhǔn)備好卷材及配套材料，存放和操作應(yīng)遠(yuǎn)離火源，防止發(fā)生
事故。
3 操作工藝
3.1 工藝流程：
基層清理→ 涂刷基層處理劑→ 附加層施工→ 卷材與基層表面涂膠
卷材鋪貼 → 卷材收頭粘結(jié) → 卷材接頭密封 → 蓄水試驗 → 做保護(hù)層
3.2 清理基層：施工防水層前將已驗收合格的基層表面清掃干凈。不得有浮塵、雜物等影響
技術(shù)交底記錄
104
工程名稱交底部位
工程編號 日期
防水層質(zhì)量的缺陷。
3.3 涂刷基層處理劑：涂布聚氨酯底膠。
3.3.1 聚氨酯底膠的配制：聚氨酯材料按甲∶乙=1∶3（重量比）的比例配合，攪拌均勻即
可進(jìn)行涂布施工；也可以由聚氨酯材料按甲∶乙∶二甲苯=1∶1.5∶1.5 的比例配合，攪拌均勻后
進(jìn)行涂布施工。
3.3.2 涂刷聚氨酯底膠：大面積涂刷前，用油漆刷蘸底膠在陰陽角、管根、水落口等細(xì)部復(fù)
雜部位均勻涂刷一遍聚氨酯底膠。然后用長把滾刷在大面積部位涂刷。徐刷底膠（相當(dāng)于冷底子
油）厚薄應(yīng)一致，不得有漏刷、花白等現(xiàn)象。
3.4 附加層施工：陰陽角、管根、水落口等部位必須先做附加層，可采用自粘性密封膠或聚
氨酯涂膜、也可鋪貼一層合成高分子防水卷材處理。應(yīng)根據(jù)設(shè)計要求確定。
3.5 卷材與基層麥面涂膠：
3.5.1 卷材表面涂膠：將卷材鋪展在干凈的基層上，用長把滾刷蘸CX-404 膠滾涂均勻。應(yīng)
留出搭接部位不涂膠，邊頭部位空出100mm。
涂刷膠粘劑厚度要均勻，不得有漏底或凝聚塊類物質(zhì)存在；卷材涂膠后10～20min 靜置干燥，
當(dāng)指觸不粘手時，用原卷材筒將刷膠面向外卷起來，卷時要端頭平整，卷勁一致，直徑不得一頭
大，一頭小，并要防止卷入砂粒和雜物，保持潔凈。
3.5.2 基層表面涂膠：已涂底膠干燥后，在其表面涂刷CX-404 膠，用長把滾刷蘸CX-404
膠，不得在一處反復(fù)涂刷，防止粘起底膠或形成凝聚塊，細(xì)部位置可用毛刷均勻涂刷，靜置晾干
即可鋪貼卷材。
3.6 卷材鋪貼：卷材及基層已涂的膠基本干燥后（手觸不粘，一般20min 左右），即可進(jìn)行
鋪貼卷材施工。卷材的層數(shù)、厚度應(yīng)符合設(shè)計要求。
3.6.1 卷材應(yīng)平行屋脊從檐口處往上鋪貼，雙向流水坡度卷材搭接應(yīng)順流水方向，長邊及端
頭的搭接寬度，如空鋪、點(diǎn)粘、條粘時，均為100mm；滿粘法均為80mm，且端頭接茬要錯開250mm。
3.6.2 卷材應(yīng)從流水坡度的下坡開始，按卷材規(guī)格彈出基準(zhǔn)線鋪貼，并使卷材的長向與流水
坡向垂直。注意卷材配制應(yīng)減少陰陽角處的接頭。
3.6.3 鋪貼平面與立面相連接的卷材，應(yīng)由下向上進(jìn)行，使卷材緊貼陰陽角，鋪展時對卷材
不可拉得過緊，且不得有皺折、空鼓等現(xiàn)象。
3.6.6.2 合成高分子卷材搭接縫用丁基膠粘劑A、B 兩個組份，按1∶1 的比例配合攪拌均
勻，用油漆刷均勻涂刷在翻開的卷材接頭的兩個粘結(jié)面上，靜置干燥20min，即可從一端開始粘
合，操作時用手從里向外一邊壓合，一邊排除空氣，并用手持小鐵壓輥壓實，邊緣用聚氨酯嵌縫
膏封閉。
3.7 防水層蓄水試驗：卷材防水層施工后，經(jīng)隱蔽工程驗收，確認(rèn)做法符合設(shè)計要求，應(yīng)做
蓄水試驗，確認(rèn)不滲漏水，方可施工防水層保護(hù)層。
3.8 保護(hù)層施工：在卷材鋪貼完畢，經(jīng)隱檢、蓄水試驗，確認(rèn)無滲漏的情況下，非上人屋面
用長把滾刷均勻涂刷著色保護(hù)涂料；上人屋面根據(jù)設(shè)計要求做塊材等剛性保護(hù)層。
4 質(zhì)量標(biāo)準(zhǔn)
4.1 保證項目：
4.1.1 合成高分子卷材和膠結(jié)材料的品種、牌號及配合比，必須符合設(shè)計要求和有關(guān)技術(shù)規(guī)
范、標(biāo)準(zhǔn)的規(guī)定。
4.1.2 卷材防水層及其變形縫，檐口、泛水、水落口、預(yù)埋件等處的細(xì)部做法，必須符合設(shè)
計要求和屋面工程技術(shù)規(guī)范的規(guī)定。
技術(shù)交底記錄
105
工程名稱交底部位
工程編號 日期
4.1.3 屋面卷材防水層嚴(yán)禁有滲漏現(xiàn)象。
4.2 基本項目：
4.2.1 鋪貼卷材防水層的基層應(yīng)符合排水要求，平整潔凈，無起砂、空鼓和松動現(xiàn)象，陰陽
角處應(yīng)呈圓弧形或鈍角；防水層無積水現(xiàn)象。
4.2.2 聚氨酯底膠、聚氨酯涂膜防水增補(bǔ)劑涂刷均勻，不得有漏刷和麻點(diǎn)等缺陷。
4.2.3 卷材防水層鋪貼和搭接、收頭，應(yīng)符合設(shè)計要求和屋面工程技術(shù)規(guī)范的規(guī)定，且應(yīng)粘
結(jié)牢固，無空裂、損傷、滑移、翹邊、起泡、皺折等缺陷。
4.2.4 卷材保護(hù)層：涂料附著應(yīng)牢固，覆蓋均勻，顏色一致，不得有漏底和脫皮缺陷；鋪貼
板塊保護(hù)層應(yīng)符合質(zhì)量驗評標(biāo)準(zhǔn)。
5 成品保護(hù)
5.1 已鋪好的卷材防水層，應(yīng)及時采取保護(hù)措施，防止機(jī)具和施工作業(yè)損傷。
5.2 屋面防水層施工中不得將穿過屋面、墻面的管根損傷變位。
5.3 變形縫、水落管口等處防水層施工前，應(yīng)進(jìn)行臨時堵塞，防水層完工后，應(yīng)進(jìn)行清除，
保證管、縫內(nèi)通暢，滿足使用功能。
5.4 防水層施工完畢，應(yīng)及時做好保護(hù)層。
5.5 施工中不得污染已做完的成品。
6 應(yīng)注意的質(zhì)量問題
6.1 卷材防水層空鼓：多發(fā)生在找平層與卷材之間，尤其是卷材的接縫處；原因是基層不干
燥，氣體排除不徹底，卷材粘結(jié)不牢，壓的不實；應(yīng)控制好各工序的驗收。
6.2 卷材屋面防水層滲漏：加強(qiáng)細(xì)部操作，管根、水落管口。伸縮縫和卷材搭接處，應(yīng)做好
收頭粘結(jié)，施工中保護(hù)好接槎，嵌縫時應(yīng)清理，使干凈的接槎面相粘，以保證施工質(zhì)量，認(rèn)真做
蓄水試驗。
6.3 積水：屋面、檐溝泛水坡度做的不順，坡度不夠，屋面平整度差。施工時基層找平層泛
水坡度應(yīng)符合要求。
7 質(zhì)量記錄
本工藝標(biāo)準(zhǔn)應(yīng)具備以下質(zhì)量記錄：
7.1 合成高分子卷材及膠結(jié)材料應(yīng)有產(chǎn)品合格證，并在使用前做復(fù)試。
7.2 膠結(jié)材料配制的配合比資料及粘結(jié)試驗。
7.3 隱檢資料和質(zhì)量檢驗評定資料。
技術(shù)負(fù)責(zé)人： 交底人： 接交人：

網(wǎng)友評論 more

建筑施工最新內(nèi)容

09-12
