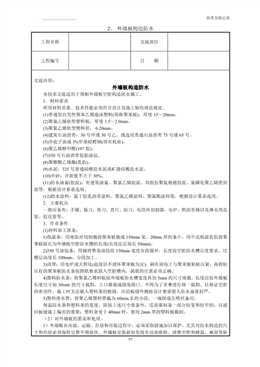

技術交底記錄
2、
97
外墻板構造防水
工程名稱交底部位
工程編號 日 期
交底內容：
外墻板構造防水
本技術交底適用于預制外墻板空腔構造防水施工。
1．材料要求
所用材料質量、技術性能必須符合設計及施工驗收規范規定。
(1)普通型自發性聚苯乙烯泡沫塑料(簡稱聚苯板)，厚度15～20mm。
(2)聚氯乙烯軟型塑料板，厚度1.5～2.0mm。
(3)聚氯乙烯軟型塑料管，φ20mm。
(4)建筑石油瀝青：30 號甲或30 號乙，或選用普通石油瀝青75 號或65 號。
(5)冷底子油或3%甲基硅醇鈉(即有機硅)。
(6)聚乙烯醇甲醛(107 膠)。
(7)350 號石油瀝青低胎油氈。
(8)聚醋酸乙烯酯(乳膠)。
(9)水泥：325 號普通硅酸鹽水泥或礦渣硅酸鹽水泥。
(10)中砂：含泥量不大于30%。
(11)防水油膏(膠泥)：有建筑油膏、聚氯乙烯膠泥、雙組份聚氨嵌縫膠泥、氯磺化聚乙烯密封
膏等，根據設計要求選用。
(12)防水涂料：氯丁膠乳瀝青涂料、聚氯乙烯涂料、聚氯酯涂料等，根據設計要求選用。
2．主要機具
一般應備有：手鋸、裁刀、剪刀、直尺、刮刀、電阻絲切割器、電爐、熬瀝青桶以及淋水用花
管、膠皮管等。
3．作業條件
(1)材料加工準備：
1)保溫條：用電阻絲切割器將聚苯板裁成150mm 寬、20mm 厚的條片，用牛皮紙涂乳膠將聚
苯板接長為外墻板空腔防水槽的長度(長度比層高長50mm)。
2)350 號油氈條：用鋸將整卷油氈按150mm 寬度分段鋸開，長度按空腔防水槽長度要求，比
樓層高度長100mm，分段加工。
3)清理：用電爐或火熬化(溫度以不燙壞聚苯板為宜)，刷在油氈上與聚苯板粘貼壓緊；再將粘
壓好的聚苯板防水條按圖紙要求放入空腔槽內，插放的位置必須正確。
4)塑料防水條：將聚氯乙烯料板按外墻板防水槽寬度再加5mm 的尺寸現裁，長度應按外墻板
長度尺寸加30mm 的尺寸裁割，上口要裁成圓角圓口。不得為了省事進行統一裁割。以保證空腔
的密閉性。施工時無法嵌入塑料條的瞎縫，應沿板縫外側按設計要求鉗入防水油膏封嚴。
5)塑料排水管：將聚乙烯塑料管截為60mm 長的小段，一端削成尖劈狀備用。
保溫防水條和塑料條的寬度，除按上述尺寸準備外，還需要制備一部分較寬和較窄的，以適
應板縫施工偏差的需要；塑料條寬于40mm 時，要用2mm 厚的塑料板裁制。
（2）對外墻板的要求和處理。
1）外墻板在出池、運輸、存放和吊裝過程中，必須采取措施加以保護，尤其對防水構造的尺
寸和形狀必須保持完整不得損壞，外墻板安裝前如發現有局部破損、堵塞空腔和蜂窩、麻面等缺
技術交底記錄
98
工程名稱交底部位
工程編號 日 期
陷，必須認真進行修補，達到強度后再起吊安裝。
2）外墻板的產槽和空腔在安裝前必須刷防水涂料，如冷底子油或30%的甲基硅酸鈉溶液等涂
料。
3）外墻板安裝前要核驗各層標高，安裝后要進行檢查作好記錄，合格后方可進行下道工序。
4）安裝就位過程中不準用撬棍在披水、陽臺等處撬動，更不許因臨時加固或吊掛腳手架碰壞
披水和擋水臺等邊角，不準出現披水高于擋水臺的現象，上下墻表面平直使披水與擋水臺所留的
平腔保持一定寬度（大于15mm），防止墻板里外錯位把平腔擠嚴。
5）外墻板鍵槽在澆灌混凝土前，必須用油氈將鍵槽外側堵嚴，防止漏漿而堵塞防水平腔的構
造，帶來后患。
4．操作工藝
工藝流程：
外墻板修補→立槽、側壁刷防水涂料→內墻支模綁扎鋼筋→
→組合柱外側插防水保溫條→內墻及邊柱澆灌混凝土→鍵槽鋼筋焊接→鍵槽側堵油氈→鍵槽澆
灌混凝土→清理立縫和水平縫→
→立縫中插放塑料條→外墻裝修前檢查立縫塑料條、修補披水、擋水臺、疏通修理十字縫→十
字縫內安排排水管、陽臺、雨罩做材料防水→
→立縫、水平縫勾砂漿→嵌縫涂防水膜→
→淋水試驗合格后進行驗收→外墻面裝修
（1）鍵槽混凝土：
鍵槽澆灌混凝土前，應先將下層墻板吊環割開、調直與上層墻板鋼筋及時焊接，焊縫長度應
不小于90mm，寬度不小于6mm，若長度不能滿足要求，可加幫條或厚度為8mm 的鋼板進行焊
接。在安裝上一層外墻板前，混凝土必須澆灌完畢，并將墻板根部用砂漿填捻嚴密，澆灌混凝土
前，鍵槽外側堵好油氈后，應先澆水濕潤，將雜物清理干凈后即可澆灌混凝土。
（2）立縫防水施工：
1）塑料條寬度應為立縫寬度加25mm，長度應為外墻板高度加30mm；插放塑料條時要按立
縫實際寬度選用合適的塑料條，防止脫槽、過寬、過窄和卷曲滑脫，如發生上述現象，必須更換
塑料條。
2）對于無法插放塑料條的干碰縫，可從正面塞入少量油氈，然后勾砂漿，但在十字縫處必須
補嵌200mm 長的塑料條。
嵌插塑料條前要檢查立縫腔后的防水保溫條，如有崩裂應及時修補完整；在澆灌組合柱時漏
出的灰漿石子等應及時清理干凈，如立縫過窄無法清理時，此縫不能再做空腔防水，要進行適當
處理后用防水嵌縫膏全部嵌填，改做材料防水。
3）塑料條的上端要順擋水臺的折角翻卷到防水保溫條油氈的前面夾緊，防止滑脫，以利排水，
塑料條的下端應嵌插到下層外墻板上部的排水坡上；相鄰兩板的上端在塑料條外用高標號砂漿抹
出擋水臺，使其相互連通。
塑料條的主要作用是利用它的彈性便于彎曲嵌插，并作為勾縫灰漿的底模。為保證防水保溫
條外形成空腔構造，砂漿勾縫時，用力不宜過大，以防塑料條脫槽造成空腔堵塞。
4）平、立縫灰漿勾縫以后，放排水管，其伸出墻面的長度應不大于15mm。
（3）平縫防水施工
1）平縫的防水效果主要取決于外墻板的安裝質量。因此，吊裝就位后要達到上下兩板垂直平
技術交底記錄
99
工程名稱交底部位
工程編號 日 期
正，墊塊高度合適，做好披水、擋水臺的保護，保證平腔的完整、平直和暢通無堵。
2）現澆基礎或地下室結構，上部采用外墻板時，首層外墻下按外墻板擋水臺尺寸要求現澆，
做成連通整體，四周交圈不應斷開；吊裝上層外墻板前要修補好有缺陷的下層擋水臺；平腔內的
漏漿，灰塊等雜物，必須清理干凈，保持平腔暢通。
3）當遇有平縫過寬或披水損壞、披水向里錯臺過大時，要在縫內先塞“6”字“8”字形油氈，
外勾水泥砂漿；水太高時，應在披水側里嵌入保溫條（聚苯板油氈條）,外勾砂漿形成平腔。
4）嵌入平縫的油氈卷，作為勾縫的底模，勾縫時用力要均勻，不宜過大，防止推里堵塞空腔；
如披水擋水臺干碰或平縫被漏漿堵塞無法剔除時，此縫應全部內填防水油膏或膠泥，外勾水泥砂
漿。
對于陽臺、雨罩的平立縫也應參照上述施工方法，進行適當處理。
（4）十字縫防水施工：
預制外墻板十字縫是構造防水的薄弱環節，必須精心施工。施工前應檢查立縫上端塑料條與
擋水臺接觸是否嚴密，高度及卷翻是否合適，如有縫隙必須用油膏密封，若高度及翻卷不妥，應
用塑料條封住腔口。
下層塑料條上端應塞在立墻后側，封嚴上口，上層塑料條下端應插到下層外墻板的排水坡上。
（5）其他部位的材料防水做法。
構造防水僅限于預制外墻板及預制女兒墻板的外側，對于陽臺、雨罩、各種穿墻管、抗震縫、
女兒墻頂面等部位未采用構造防水做法，因此，要做材料防水，具體做法應按設計要求施工，如
設計無要求時，可按以下做法：
1）陽臺（包括反槽陽臺和平板陽臺）上、下縫、側立縫必須用油膏嵌縫，外勾砂漿保護，下
縫嵌油膏的長度兩端各不少于30cm；上縫如遇干碰縫時，要剔出20×20mm 縫隙，清理干凈涂刷
冷底子油類后，再嵌入油膏；側立縫與上層墻板空腔立縫交接處，應通長嵌入油膏，做好排水坡
度，留排水管；相鄰兩塊陽臺的板間縫上下均要勾縫，中間應用油膏嵌填密實。
2）雨罩、遮陽板等防水做法，參照陽臺的做法進行施工。
3）女兒墻采用構造防水的預制板時，外側的平縫、立縫、十字縫做法同外墻板防水做法，其
內側的組合柱側面縫，組合柱的頂端縫，都要剔（留）出20×20mm 縫槽，嵌入油膏后防水砂漿
勾縫，或做混凝土壓頂；內立縫、平縫應嵌填防水油膏后，與屋面油氈等防水層卷邊搭接封嚴。
4）各種穿墻管、穿墻洞的周邊，必須按設計要求嵌填油膏，在平、立縫外遇有穿墻管時，必
須整條嵌填油膏；在嵌填油膏前基層表面應清理干凈并涂刷冷底子油。
5）抗震縫、伸縮縫、沉降縫等應按設計要求進行施工，但必須和外墻防水渠道連接，不得留
有滲水漏水空隙和隱患。
6）外墻板立縫勾縫后，應涂刷防水涂料兩道，厚度應不小于1.5mm，防止因砂漿收縮產生裂
縫，產生滲水漏水。
（6）油膏嵌縫施工：
1）嵌縫部位的基層表面，必須平整、堅實、干燥，并應將縫內接觸面的塵土雜物清理干凈，
然后刷冷底子油一道（按油膏、汽油3：7 配制冷底子油），待其干燥后進行嵌縫處理。
2）嵌縫時將現成的油膏搓成20mm 直徑的條狀塞入縫內，再用溜子壓實，或用嵌縫槍擠嵌在
縫內，如氣溫低油膏發硬，可將油膏適當加熱進行軟化（烘烤溫度在60℃以下），用刮刀填入縫內
壓實。
3）嵌縫油膏必須逐段壓實，使其粘結牢固，不得有斷裂、剝落、開口、下垂等現象。油膏嵌
技術交底記錄
100
工程名稱交底部位
工程編號 日 期
填后，表面涂刷冷底子油一道，將油膏兩邊縫涂嚴，再用溜子壓平、壓實。
為防止粘手，施工時可在手上、溜子上涂少量魚油或光油，不得使用機油、其他油類及滑石
粉，以免造成粘結不良，在嵌縫處發生滲漏，失去防水作用。
（7）淋水試驗
淋水試驗是防水施工的一道工序，在空腔防水全部做完后，未進行外裝修之前，必須認真進
行淋水試驗，并做出試驗記錄。
5．質量標準
（1）保證項目：
1）用于防水和各種材料的質量、技術性能必須符合設計要求和施工規范的規定，必須有使用
說明書和質量認證文件。
2）外墻板、女兒墻板防水構造必須完整。型號、尺寸必須符合設計要求和有關規定，構件還
應有出廠證明文件。
3）外墻板、陽臺、雨罩（陽臺頂板）、女兒墻板等安裝就位后，其標高、板縫寬度、坐漿厚
度，應符合設計要求和施工規范的規定。
4）油膏嵌縫必須嚴密、粘結牢固，無開裂，板縫兩側覆蓋寬度超出各不小于20mm。
5）防水涂料必須平整、均勻、無脫皮、起殼、裂縫、鼓泡等缺陷。
（2）基本項目
1）外墻板、陽臺板、雨罩、女兒墻等接縫防水施工完成后，要進行立縫，平縫、十字縫的淋
水試驗檢查。
2）對淋水試驗發現的問題，要查明滲漏原因，及時修理。修后繼續做淋水試驗，至不再發生
滲漏水時，方可進行飾面施工。
3）對滲漏點的部位及修理情況應認真作好記錄，標明具體位置，技術資料列入技術檔案備查。
4）嵌縫油膏板縫表面壓平整密實，冷底子油要均勻、無松動、漏筋及起砂起皮等缺陷；嵌縫
的保護層粘結牢固，覆蓋嚴密。
6．成品保護
（1）填塞嵌縫膏、涂刷防水涂料施工時，不得污染墻面和門窗口等處。
（2）修補滲漏點（處）時，應注意保護已做好的墻面、陽臺、雨罩等處的裝飾面層，防止再
次污染成品。
7．應注意的質量問題
（1）安裝偏差大：
1）安裝外墻板時，板底墊灰過多會使披水超高，造成平腔洞敞口；板底墊灰太少，造成下縫
干碰，無空腔排水。
2）板底墊灰不平，平腔不平產生一端積水排水不暢，并會造成立縫上下寬度不等，使防水保
溫條、塑料條施工困難。十字縫不平，上下兩塊外墻板不在一條水平面上，披水和擋水臺干碰，
造成毛細管吸水滲入室內。板的幾何尺寸不規則，有誤差，也會產生上述現象。
（2）滲漏水：
1）塑料條脫落、卷曲、歪斜、過軟、勾縫后不能形成立縫空腔。
2）塑料條上端與擋水臺沒有封口，下端沒有放在板的排水坡上，立縫、平縫內的漏灰等雜物
沒有清凈，壁板缺損沒有補好或修補方法不正確，造成滲漏。
3）立縫、平縫勾縫用力過大，將立縫塑料條擠壓變形或防水保溫條靠貼，使立墻排水不良，
技術交底記錄
101
工程名稱交底部位
工程編號 日 期
或?qū)⑵角恢兴钣蜌謼l卷擠壓向后靠擋水臺堵塞平腔。
4）陽臺、雨罩、女兒墻里側等應做材料防水的部位，未按材料防水做法施工或不符合質量要
求，產生防水系統漏洞，帶來隱患。
（八）工程質量檢驗評定
此項歸竣工組卷階段第十二節。
（1）模板分項工程質量檢驗評定表同地基與基礎工程。
（2）鋼筋綁扎（焊接）分項工程質量檢驗評定表同地基與基礎工程。
（3）鋼筋焊接接頭分項工程質量檢驗評定表同地基與基礎工程。
（4）混凝土分項工程質量檢驗評定表同地基與基礎工程。
（5）構件安裝分項工程質量檢驗評定表同地基與基礎工程。
（6）砌磚分項工程質量檢驗評定表同地基與基礎工程。
技術負責人： 交底人： 接交人：
